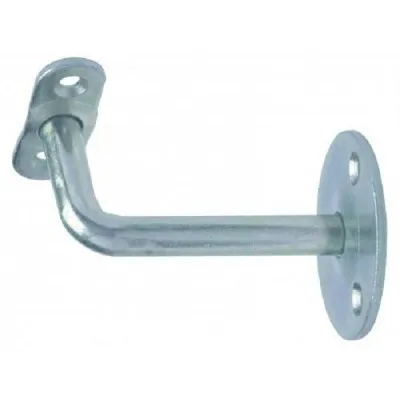

Support de rampe coudé SRC pour main courante - Réf. SRC_20
Les supports de rampe SRC facilitent la mise en œuvre de main courante.
- RéférenceSRC_20
- FabricationFrançaise
- MatériauAcier S235JR suivant NF EN 10025,
- MarqueSIMPSON Strong-Tie
- Largeur (B)55mm
- Finitionélectro-zinguée blanc suivant NF EN ISO 2081
- Hauteur (D)44mm
- Diamètre (E)61mm
- Code EAN-
- Largeur (C)82mm
Caractéristiques
Matière
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée blanc suivant NF EN ISO 2081.
Avantages
- Installation rapide et simple.

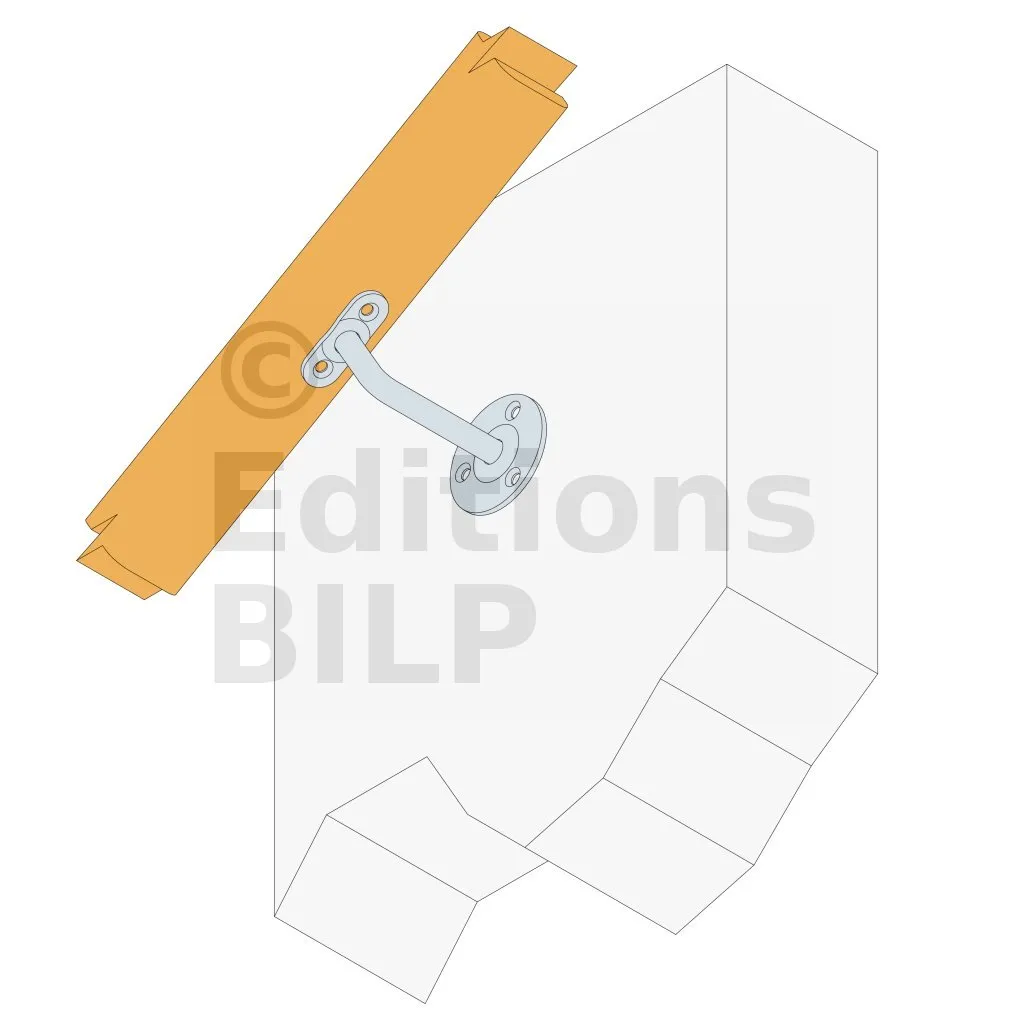

Applications
Support
- Porteur : bois, béton, acier, …
- Porté : bois massif, bois composite, lamellé-collé, profilés acier, aluminium, …
Domaines d’utilisation
- Support de rampe,
- Support de main courante, …
Données techniques
Dimensions
Cette opération se fait après le contrôle du coulissement et de la course du coulissant. Ensuite, on actionne la poignée : le crochet doit engager la gâchesans soulever le vantail et sans effort excessif. On répète plusieurs cycles d’ouverture/fermeture pour stabiliser les mécanismes et vérifier la répétabilité. On observe le retour de poignée et la pression uniforme des joints pour s’assurer de l’étanchéité. En cas de résistance, on revient d’abord aux réglages du coulissement (galets, butées) avant de toucher aux gâches.
| Références | Dimensions [mm] | Perçages [mm] | ||||
|---|---|---|---|---|---|---|
| A | B | C | D | Nombre | Diamètre | |
| SRC | Ø61 | 55 | 82 | 44 | 5 | Ø6 |
