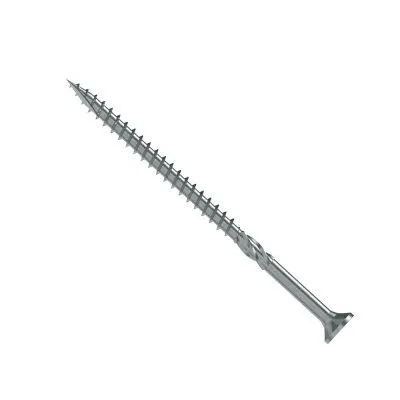

Vis bois tête fraisée SIMPSON TTUFS, pour l’INTERIEUR
La vis bois polyvalente à tête fraisée TTUFS est préconisée pour les assemblages bois en intérieur.
Caractéristiques
Déclarations de performance : FR-DoP-h17/0010
Matière
- Acier électrozingué blanc
Avantages
- Double cône : meilleure résistance à la rupture,
- Nervures sous tête : peu d’éclat sur la surface du bois,
- Alésoir : réduit le frottement, facilite la pénétration,
- Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
- Pointe anti-fendage : amorce parfaite même dans les bois durs.
Applications
Support
- Bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Bois massif, lamellés dérivés du bois pour ossatures,
- Planchers OSB sur poutres en I et solives en bois massif,
- Montants pour pose de systèmes ITE...
Données techniques
Dimensions
Après avoir appliqué la colle Delta Than, utilisez une roulette à marouflage pour éliminer les bulles d’air, facilitant une adhérence uniforme entre l’EPDM et le sol.
Lors de l’installation de la membrane pare-pluie, il est important de couvrir les jambages de la baie, en faisant dépasser la membrane de 5 cm à l’intérieur du mur. Il faut agrafer la membrane en commençant par les extrémités pour éviter la formation de plis et de bulles d’air. De plus, chaque nouvelle bande de membrane pare-pluie doit recouvrir la précédente d’au moins 10 cm pour prévenir toute infiltration d’eau entre les membranes.
| Références | Code article | Dimensions[mm] | |||||
|---|---|---|---|---|---|---|---|
| d | l | da | d1 | lg | Embout | ||
| TTUFS3.0X16 | 74413 | 3 | 16 | 6 | 2 | 11 | T-10 |
| TTUFS3.0X20 | 74415 | 3 | 20 | 6 | 2 | 15 | T-10 |
| TTUFS3.0X25 | 74416 | 3 | 25 | 6 | 2 | 20 | T-10 |
| TTUFS3.0X30 | 74417 | 3 | 30 | 6 | 2 | 25 | T-10 |
| TTUFS3.5X16 | 74418 | 3.5 | 16 | 7 | 2.2 | 11 | T-15 |
| TTUFS3.5X20 | 74419 | 3.5 | 20 | 7 | 2.2 | 15 | T-15 |
| TTUFS3.5X25 | 74420 | 3.5 | 25 | 7 | 2.2 | 20 | T-15 |
| TTUFS3.5X30 | 74421 | 3.5 | 30 | 7 | 2.2 | 25 | T-15 |
| TTUFS3.5X35 | 74422 | 3.5 | 35 | 7 | 2.2 | 30 | T-15 |
| TTUFS3.5X40 | 74423 | 3.5 | 40 | 7 | 2.2 | 35 | T-15 |
| TTUFS4.0X20 | 74425 | 4 | 20 | 8 | 2.5 | 15 | T-20 |
| TTUFS4.0X25 | 74426 | 4 | 25 | 8 | 2.5 | 20 | T-20 |
| TTUFS4.0X30 | 74427 | 4 | 30 | 8 | 2.5 | 25 | T-20 |
| TTUFS4.0X35 | 74428 | 4 | 35 | 8 | 2.5 | 30 | T-20 |
| TTUFS4.0X40 | 74429 | 4 | 40 | 8 | 2.5 | 35 | T-20 |
| TTUFS4.0X45 | 74430 | 4 | 45 | 8 | 2.5 | 29 | T-20 |
| TTUFS4.0X50 | 74431 | 4 | 50 | 8 | 2.5 | 30 | T-20 |
| TTUFS4.5X30 | 74435 | 4.5 | 30 | 8.4 | 2.8 | 25 | T-20 |
| TTUFS4.5X35 | 74436 | 4.5 | 35 | 8.4 | 2.8 | 30 | T-20 |
| TTUFS4.5X40 | 74437 | 4.5 | 40 | 8.4 | 2.8 | 35 | T-20 |
| TTUFS4.5X45 | 74438 | 4.5 | 45 | 8.4 | 2.8 | 29 | T-20 |
| TTUFS4.5X50 | 74439 | 4.5 | 50 | 8.4 | 2.8 | 30 | T-20 |
| TTUFS4.5X60 | 74440 | 4.5 | 60 | 8.4 | 2.8 | 35 | T-20 |
| TTUFS4.5X70 | 74441 | 4.5 | 70 | 8.4 | 2.8 | 40 | T-20 |
| TTUFS5.0X30 | 74373 | 5 | 30 | 9.5 | 3.2 | 25 | T-25 |
| TTUFS5.0X40 | 74374 | 5 | 40 | 9.5 | 3.2 | 35 | T-25 |
| TTUFS5.0X50 | 74375 | 5 | 50 | 9.5 | 3.2 | 30 | T-25 |
| TTUFS5.0X60 | 74376 | 5 | 60 | 9.5 | 3.2 | 35 | T-25 |
| TTUFS5.0X70 | 74377 | 5 | 70 | 9.5 | 3.2 | 40 | T-25 |
| TTUFS5.0X80 | 74378 | 5 | 80 | 9.5 | 3.2 | 40 | T-25 |
| TTUFS5.0X90 | 74379 - 75500 | 5 | 90 | 9.5 | 3.2 | 45 | T-25 |
| TTUFS6.0X50 | 74457 | 6 | 50 | 11.6 | 3.8 | 30 | T-30 |
| TTUFS6.0X60 | 74458 | 6 | 60 | 11.6 | 3.8 | 35 | T-30 |
| TTUFS6.0X70 | 74459 | 6 | 70 | 11.6 | 3.8 | 40 | T-30 |
| TTUFS6.0X80 | 74460 | 6 | 80 | 11.6 | 3.8 | 40 | T-30 |
| TTUFS6.0X90 | 74461 | 6 | 90 | 11.6 | 3.8 | 45 | T-30 |
| TTUFS6.0X100 | 74380 | 6 | 100 | 11.6 | 3.8 | 60 | T-30 |
| TTUFS6.0X120 | 74451 | 6 | 120 | 11.6 | 3.8 | 70 | T-30 |
| TTUFS6.0X140 | 74452 | 6 | 140 | 11.6 | 3.8 | 70 | T-30 |
| TTUFS6.0X160 | 74453 | 6 | 160 | 11.6 | 3.8 | 70 | T-30 |
| TTUFS6.0X180 | 74454 | 6 | 180 | 11.6 | 3.8 | 70 | T-30 |
Les modèles de diamètres 3.0, 3.5 et 4.0 ne sont pas marqués CE
Propriétés Caractéristiques
| Références | Moment d’écoulement plastique caractéristique [Nmm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] |
|---|---|---|---|---|
| TTUFS4.5 | 5452 | 19.2 | 16.8 | 7.6 |
| TTUFS5.0 | 7602 | 13.2 | 18.2 | 9.3 |
| TTUFS6.0 | 12281 | 17.2 | 20.3 | 12.4 |
Voir l’ITTR ou l’ETE correspondantes pour plus de détails.
