Sabot sécable pour l’extérieur - ZPRO
Le ZPRO® est un alliage innovant résistant à la corrosion, offrant une solution économique et durable pour les applications en extérieur.

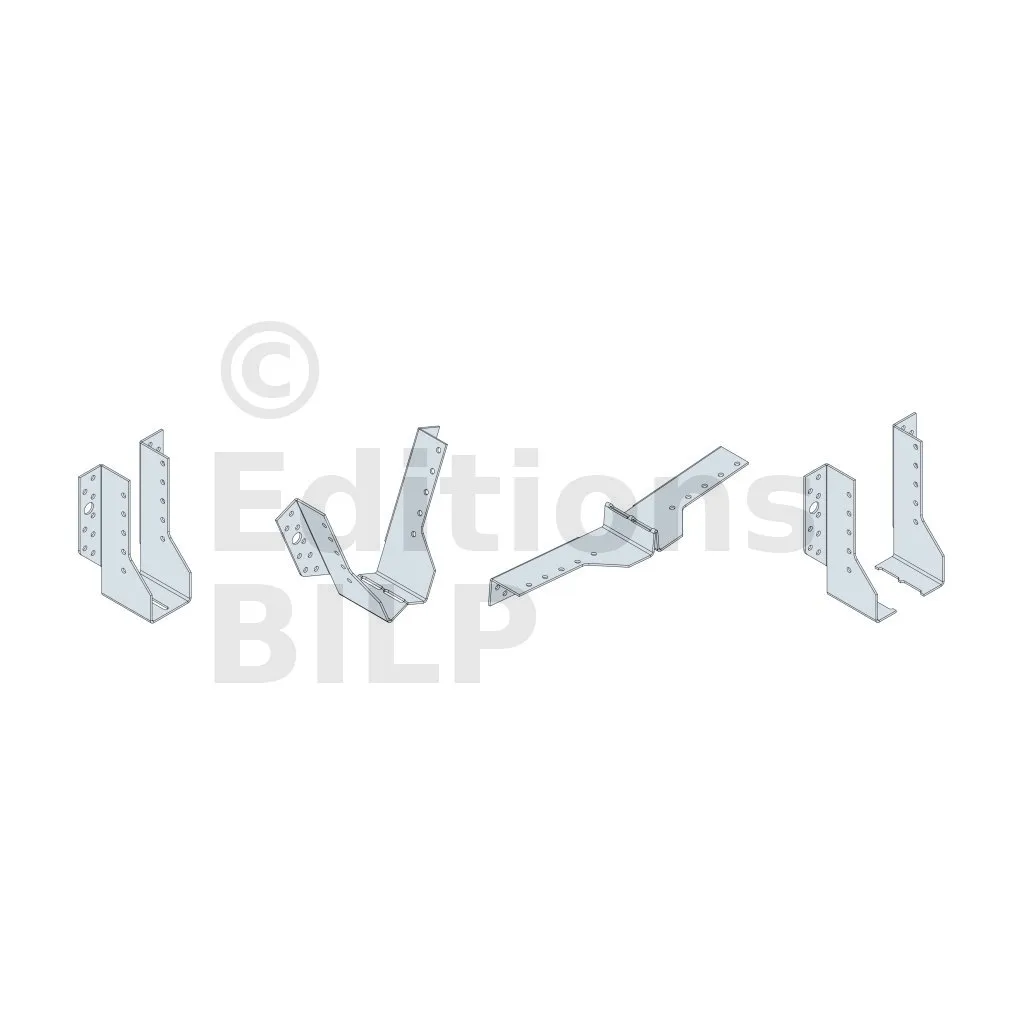

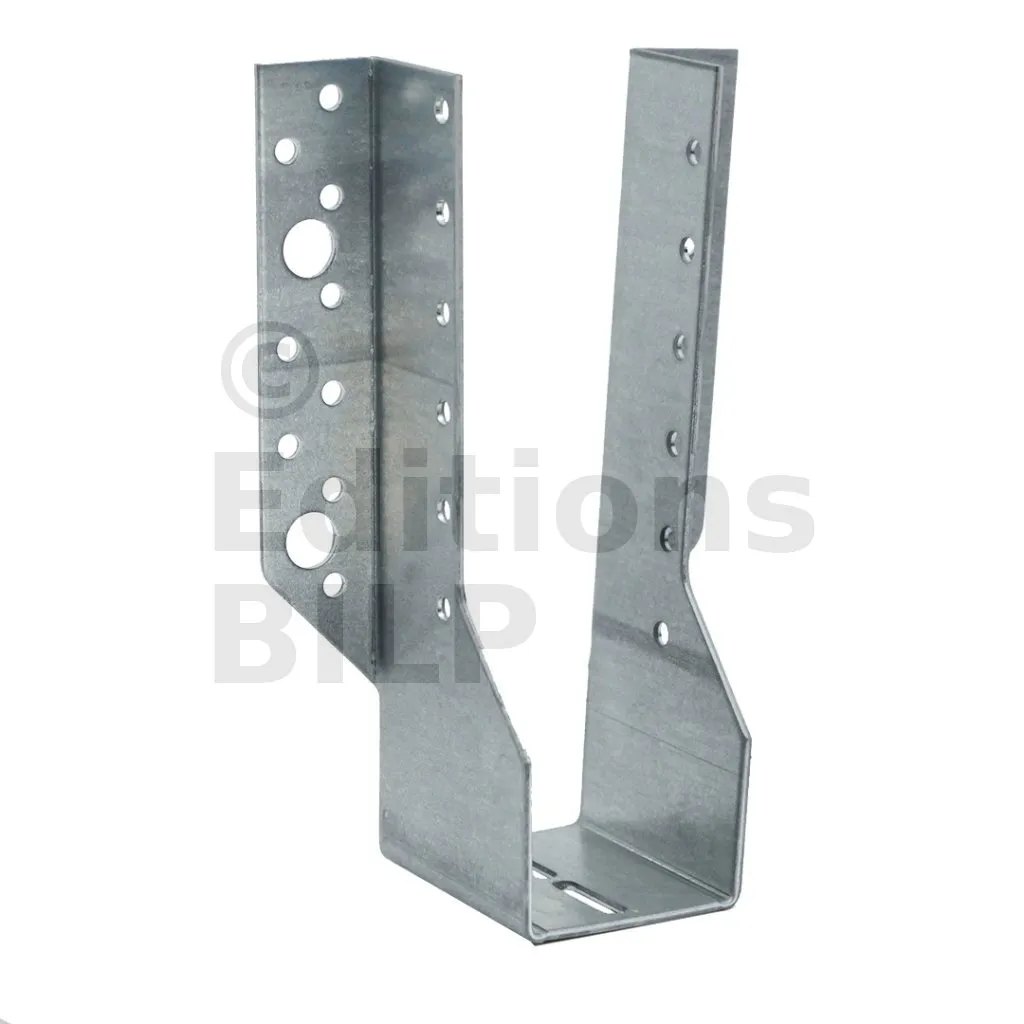

Le sabot DJH-Z et son revêtement ZPRO, l’alliance parfaite entre durabilité et flexibilité pour vos aménagements extérieurs. Il est sécable avant la pose pour s’adapter aux largeurs de bois porté entre 45 et 160 mm.
-
Référence
-
ConditionnementPièce
-
FabricationFrançaise
-
MarqueSimpson Strong-Tie
-
Perçages sur porté6Ø5mm
-
Perçages sur porteur8Ø5 - 2Ø11,5mm
-
MatériauAcier galvanisé S250GD + ZPro
-
Hauteur minimale du bois porté95mm
-
Hauteur maximale du bois porté138mm
-
Largeur minimale du bois porté45mm
-
Largeur maximale du bois porté160mm
-
Profondeur (C)60mm
-
Largeur (D)28mm
-
Largeur (A)46mm
Caractéristiques
Matière
- Acier galvanisé S250GD + ZPro,
- Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.
Avantages
- Sécable avant la pose pour s’adapter aux largeurs de bois porté entre 45 et 160 mm,
- Convient pour un usage extérieur : terrasses, aménagements extérieurs, etc.,
- Configurations multiples rapides à installer avec les vis connecteurs CSA-Z ou SSH, sans pré-perçage.
- Fabriqué en France.
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé...
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation
Les sabots DJH-Z conviennent pour un usage extérieur.
- Terrasses,
- Aménagements extérieurs...
Données techniques

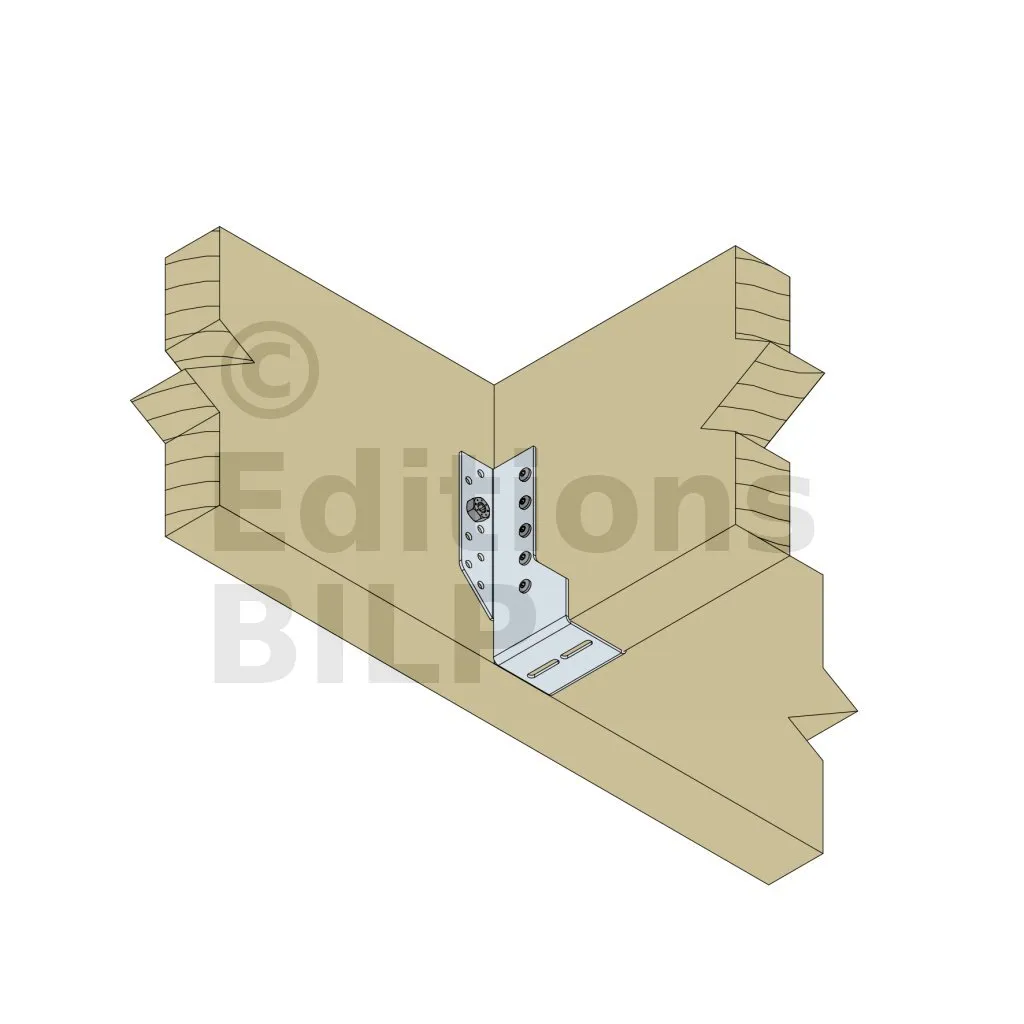

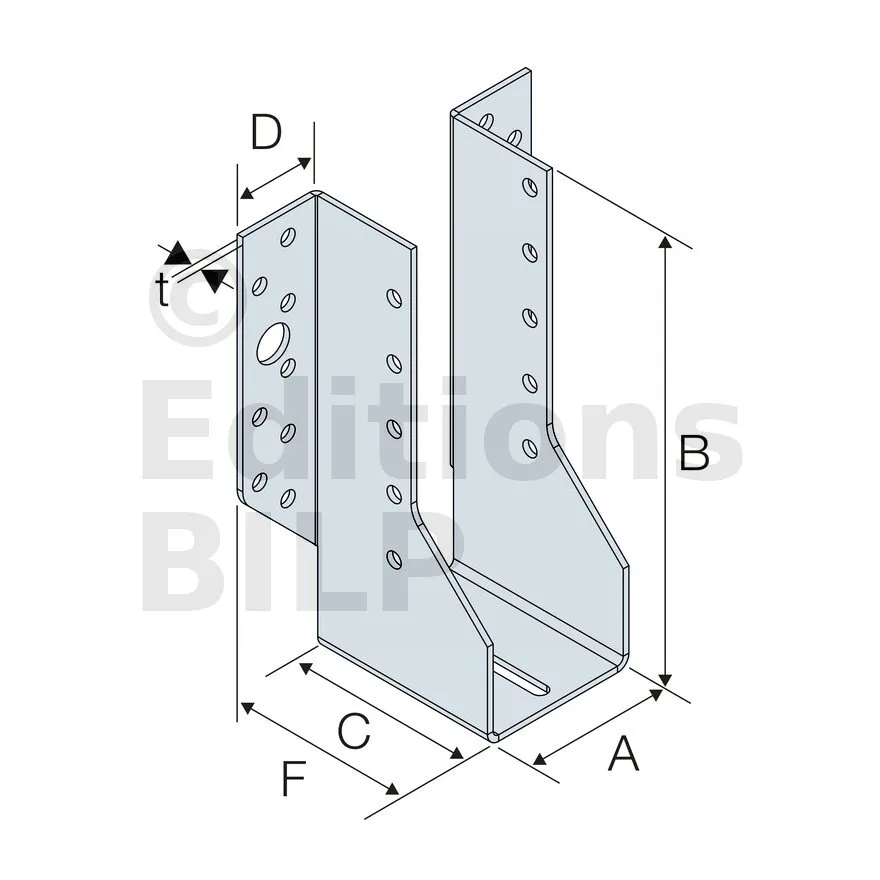

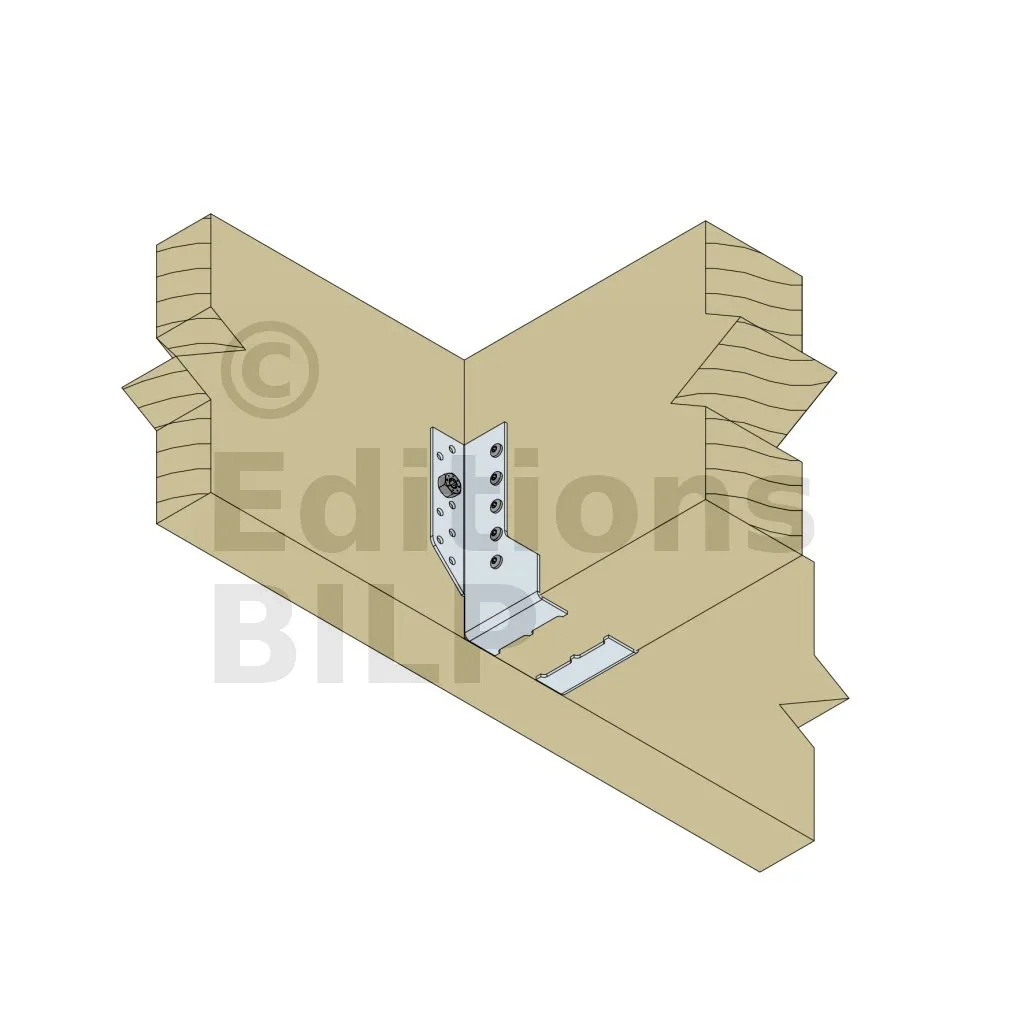

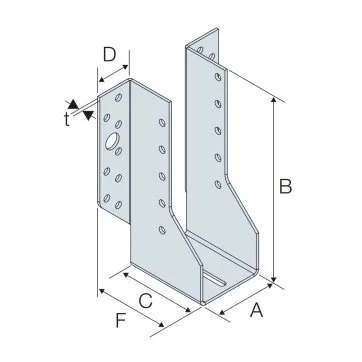

Dimensions
| Références | Dimensions [mm] | Dimensions du bois porté [mm] | Perçages | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Largeur | Hauteur | Porteur | Porté | ||||
| Min. | Max. | Min. | Max. | Ø5 | Ø11,5 | Ø5 | ||||||
| DJH92/46Z | 46 | 92 | 60 | 28 | 2 | 45 | 160 | 95 | 138 | 8 | 2 | 6 |
| DJH137/46Z | 46 | 137 | 60 | 28 | 2 | 45 | 160 | 147 | 205 | 16 | 2 | 10 |
| DJH167/46Z | 46 | 167 | 60 | 28 | 2 | 45 | 160 | 177 | 250 | 18 | 4 | 12 |
Valeurs caractéristiques - solive sur poutre - clouage total
| Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||
| Porteur | Porté | R1,k | R2,k | R3,k | R4,k | |||||
| Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | |
| DJH92/46Z | 8 | 6 | 11.9 | 13.5 | 10.3 | 11.7 | 1.8 | 2 | 10.1 | 11.5 |
| DJH137/46Z | 16 | 10 | 19.9 | 22.5 | 18.7 | 21.2 | 4.4 | 5 | 16.9 | 19.1 |
| DJH167/46Z | 18 | 12 | 23.9 | 27 | 22.3 | 25.4 | 5 | 5.6 | 20.3 | 23 |
Valeurs caractéristiques - connexion bois sur bois - clouage partiel
| Références | Valeurs Caractéristiques - Bois sur bois - Clouage partiel | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||
| Porteur | Porté | R1,k | R2,k | R3,k | R4,k | |||||
| Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | CSA5.0x35Z | CSA5.0x40Z | |
| DJH92/46Z | 6 | 3 | 6 | 6.8 | 5.5 | 6.3 | 1.5 | 1.7 | 5.1 | 5.7 |
| DJH137/46Z | 10 | 6 | 11.9 | 13.5 | 11.2 | 12.7 | 2.9 | 3.3 | 10.1 | 11.5 |
| DJH167/46Z | 12 | 6 | 11.9 | 13.5 | 11.6 | 13.1 | 3.4 | 3.9 | 10.1 | 11.5 |
Valeurs caractéristiques - connexion bois sur bois - avec vis connecteur SSH
| Références | Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||
| Porteur | Porté | R1,k | R2,k | R3,k | R4,k | ||||||
| Qté | Qté | Type | SSH10.0x40 | SSH10.0x50 | SSH10.0x40 | SSH10.0x50 | SSH10.0x40 | SSH10.0x50 | SSH10.0x40 | SSH10.0x50 | |
| DJH92/46Z | 2 | 6 | CSA5.0x35Z | 5.8 | 7.9 | 5.8 | 7.7 | 2.5 | 3.4 | 5 | 5 |
| DJH137/46Z | 2 | 10 | CSA5.0x35Z | 5.8 | 8 | 5.8 | 8 | 1.2 | 1.6 | 5 | 5 |
| DJH167/46Z | 4 | 12 | CSA5.0x35Z | 10.2 | 14.1 | 10.2 | 14.1 | 2 | 2.7 | 10 | 10 |
Le revêtement ZPRO
Un revêtement résistant et hautement intelligent.
L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.
En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.

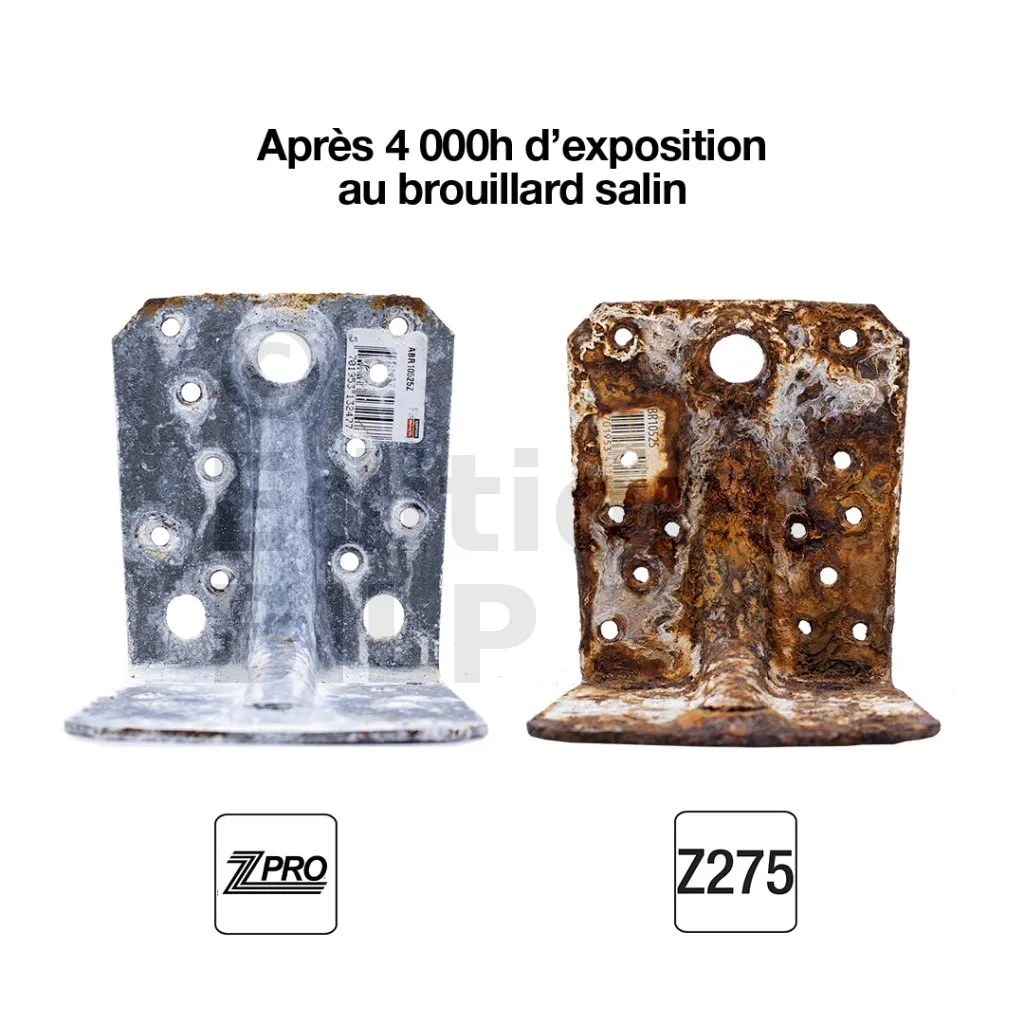

Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.
Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.
Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
