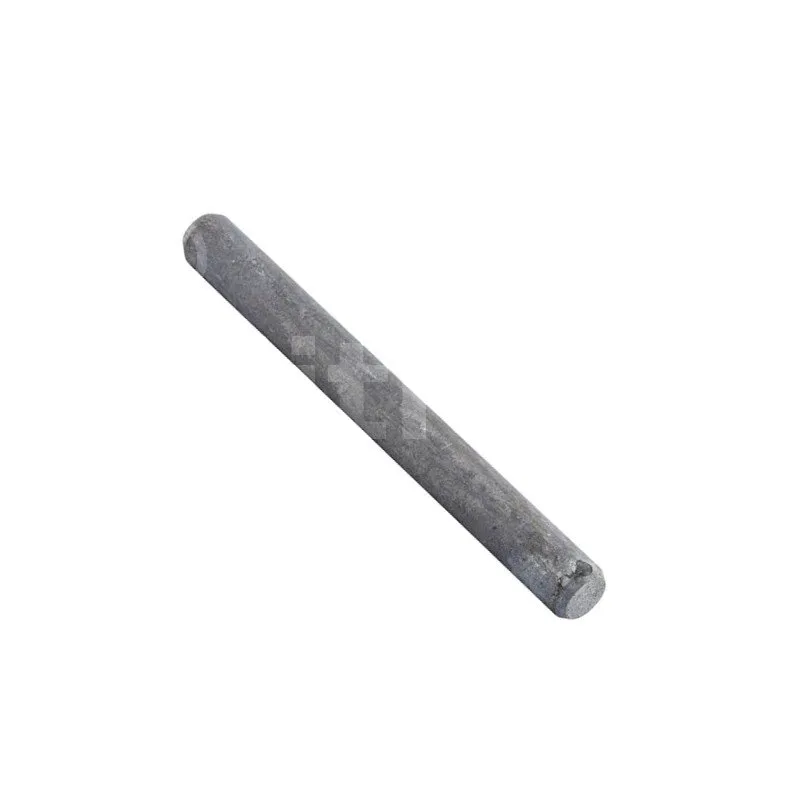

Broches pour connecteur à âme intérieure - Finition Galva à chaud

Les broches pour connecteur à âme intérieure sont essentielles à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure (ETNM, TU, TUB et CBH) et permettent également d‘assurer la fixation de pieds de poteau à âme intérieure.

Vignette principale
Vignette n°1 Vignette n°2 Vignette n°3 Vignette n°4 Vignette n°5
bientôt DISPO
Expédition estimée dans 10 jours.
1€69
  HT  / broche
(2.03 € TTC)

  • picto
  • picto
  • picto
  • picto
  • Référence
  • Fabrication
    française
  • Matériau
    Acier S235JR suivant NF EN 10025
  • Marque
    SIMPSON Strong-Tie
  • Finition
    Galvanisation à chaud suivant la NF EN ISO 1461

Caractéristiques

Déclarations de performance : FR-DoP-h10/0004 ;

Matière

  • Acier S235JR suivant NF EN 10025,
  • Galvanisation à chaud suivant la NF EN ISO 1461.

Avantages

  • Extrémité chanfreiné pour une pénétration simplifiée dans le bois,
  • Finition galvanisée à chaud offre d’excellentes performances à la corrosion.

Applications

Support

  • Etriers à âme intérieure,
  • Pieds de poteaux structurels.

Domaines d’utilisation

  • Fixation de connecteurs en âme.

Données techniques

Dimensions

Montants


texte=Montant d’extrémité|points=1020,807,741,807|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Montant intermédiaire|points=1185,288,1191,141|couleur=#7e7e7e|couleur_fleche=#7e7e7e

RéférencesDimensions fixations [mm]
d l
STD8X80G-B 8 80
STD8X90G-B 8 90
STD8X100G-B 8 100
STD8X115G-B 8 115
STD8X120G-B 8 120
STD8X140G-B 8 140
STD12X120G-B 12 120
STD12X140G-B 12 140
STD16X100G-B 16 100

Propriétés caractéristiques

RéférencesPropriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nm]
STD8X80G-B 22.7
STD8X90G-B 22.7
STD8X100G-B 22.7
STD8X115G-B 22.7
STD8X120G-B 22.7
STD8X140G-B 22.7
STD12X120G-B 65.2
STD12X140G-B 65.2
STD16X100G-B 137.8
