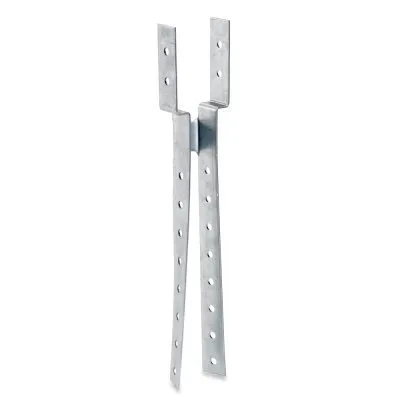

Support de faîtage TOL - Réf. TOL40-B
Le support de faîtage TOL est doté de pattes pliables à l’angle souhaité pour une réponse appropriée aux différents modes de construction.
-
RéférenceTOL40-B
-
Conditionnement1 pièce
-
Fabricationfrrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)40mm
-
Code EAN5701953365745
-
Largeur (D)20mm
-
Profondeur (B)20mm
-
Hauteur (C)57mm
-
Hauteur (F)194mm
-
Epaisseur (t)1.5mm
-
Perçage Ø5 [mm]2 + 2 +16
Caractéristiques
Matériau
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur : 1,5mm
Avantages
- Adapté à la pose sur volige
Application
Support
- Bois massif
Domaines d’utilisation
- Fixation de faîtage
Données techniques

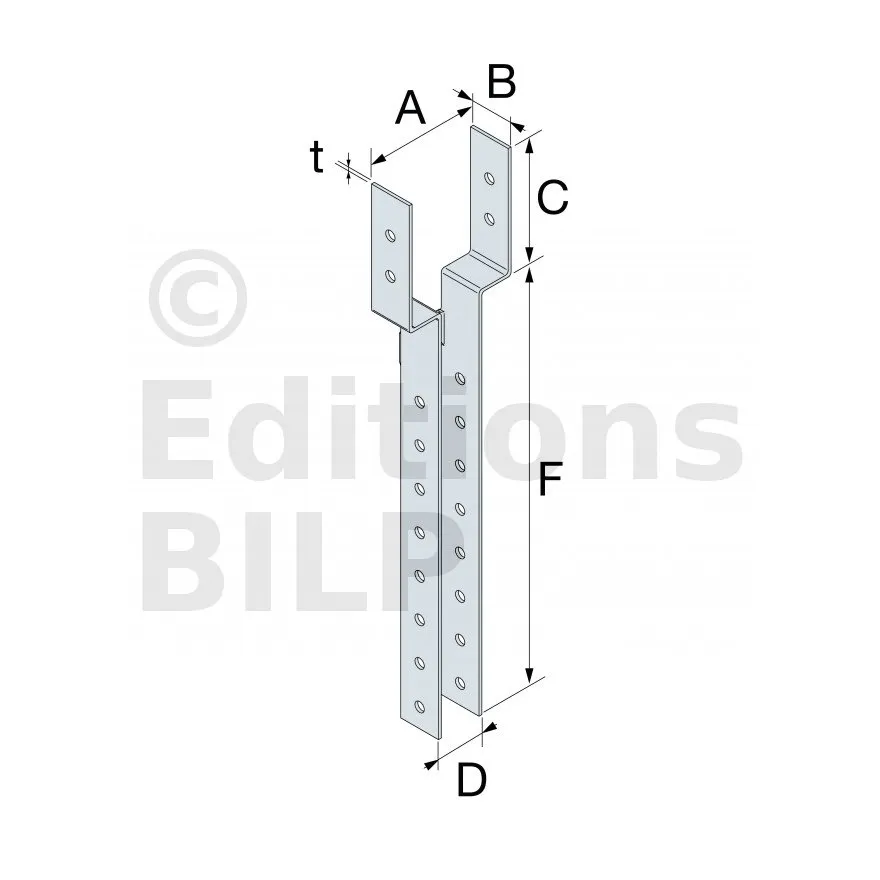

Dimensions
Dans un premier temps, les espaces entre les bouts de bois sont fermés par des panneaux OSB sur le paroi extérieure du mur. Ensuite, les vides entre le tableau sous-linteau et la pièce de rajout ont été comblés avec de la mousse en polyuréthane expansif, puis les surplus de mousse sont enlevés. Enfin, des écrans pare-vapeur sont mis en place sur la face intérieure du mur et des écrans pare-pluie de l’autre côté du mur.
| Références | Dimension [mm] | Perçage | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø | Quantité | ||
| TOL40-B | 40 | 20 | 57 | 20 | 194 | 1.5 | 5 | 2 + 2 + 16 | |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Montage
Fixations

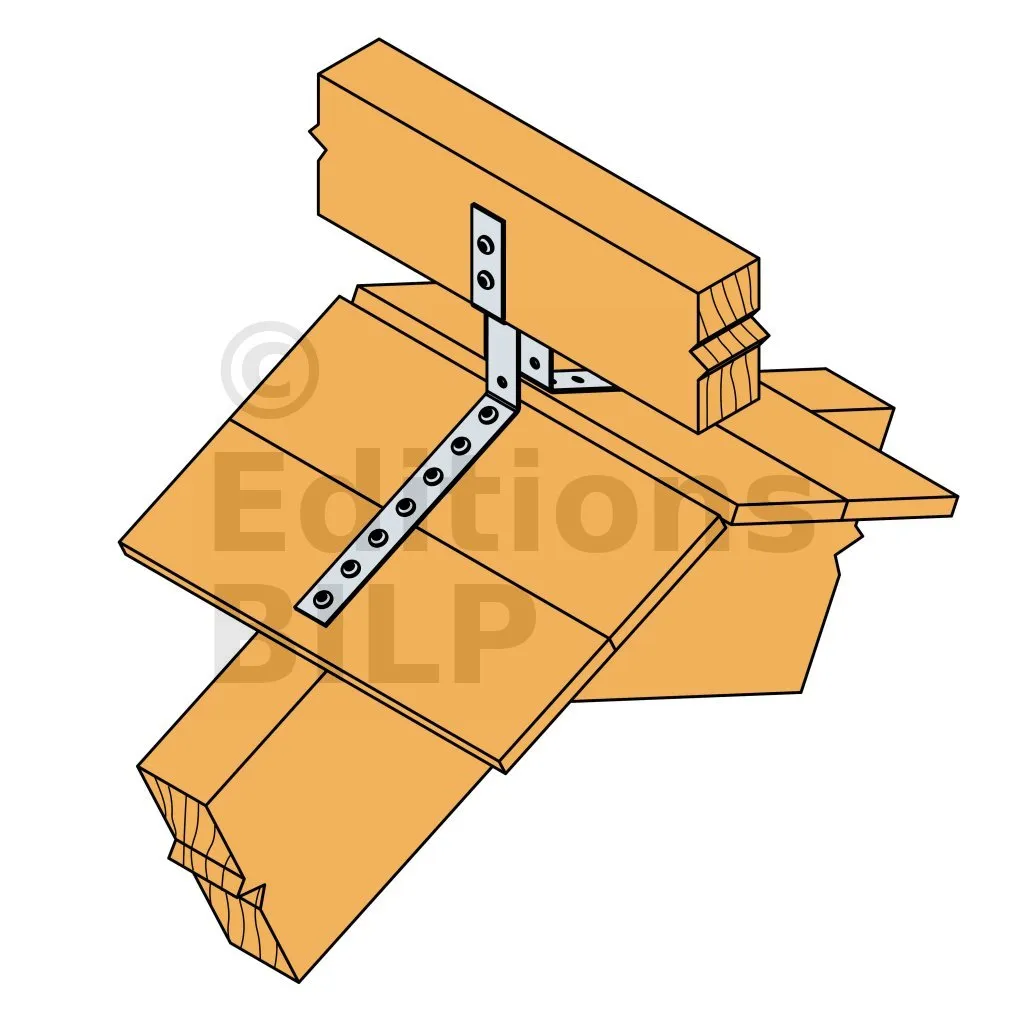

Installation
Le TOL se fixe sur chaque fermette. L’entraxe est donc de 50 ou 60 cm, en fonction de la distance entre fermettes et chevrons.
Dans un premier temps, les espaces entre les bouts de bois sont fermés par des panneaux OSB sur le paroi extérieure du mur. Ensuite, les vides entre le tableau sous-linteau et la pièce de rajout ont été comblés avec de la mousse en polyuréthane expansif, puis les surplus de mousse sont enlevés. Enfin, des écrans pare-vapeur sont mis en place sur la face intérieure du mur et des écrans pare-pluie de l’autre côté du mur.
