Feuillards torsadés

Feuillards torsadés

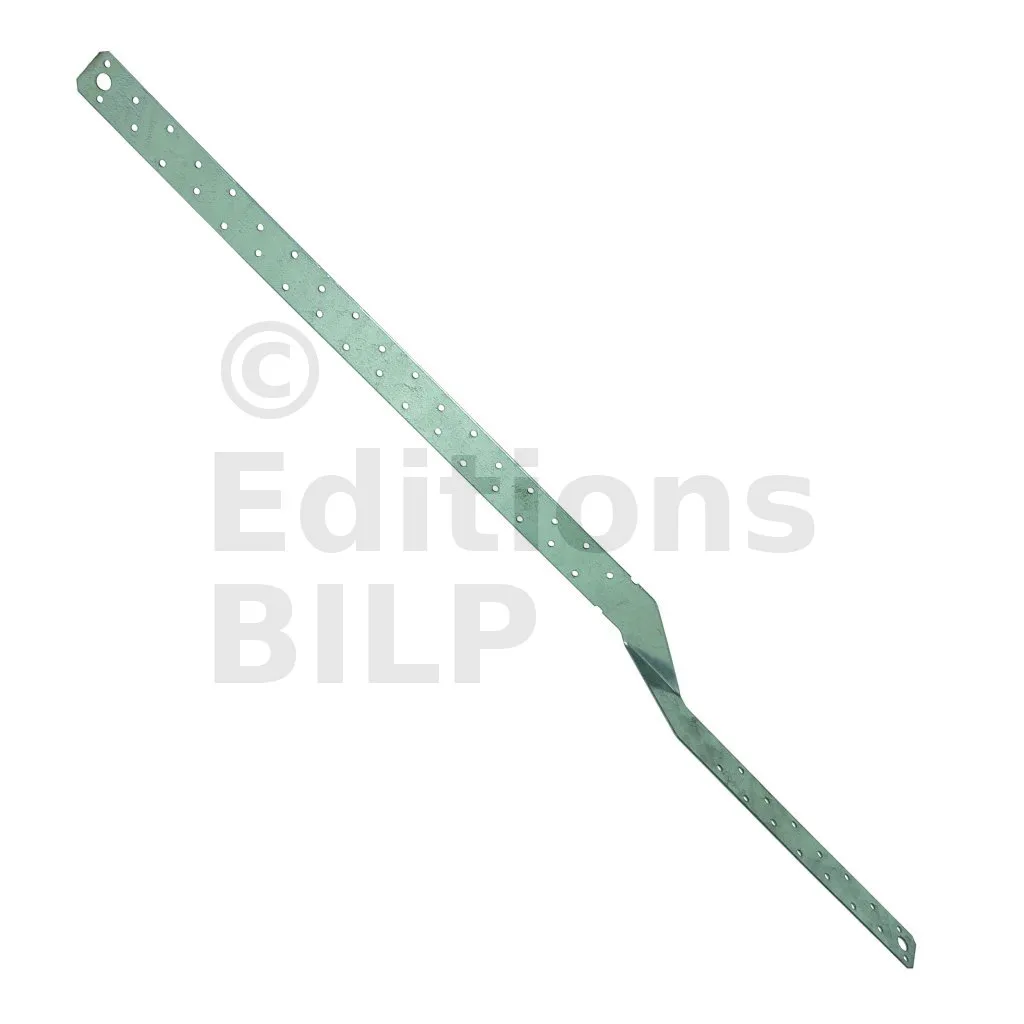

Les feuillards torsadés MTS assurent une résistance à la traction entre 2 éléments. Plus adaptés aux charpentes et aux contrevenements, ces feuillards offrent de nombreuses fonctionnalités. Le coude permet le pliage à 90° dans le sens de la longueur permettant ainsi l‘assemblage d‘éléments croisés à 90°.

Caractéristiques :

Matière :

  • Acier galvanisé G90 suivant ASTM A-653.
  • Epaisseur 1,5 mm.

Avantages :

  • Longueurs prédécoupées et torsadées.

Applications

Support :

  • Porteur : bois
  • Porté : bois massif, lamellé-collé, bois composites, poutres en I.

Domaines d’utilisation :

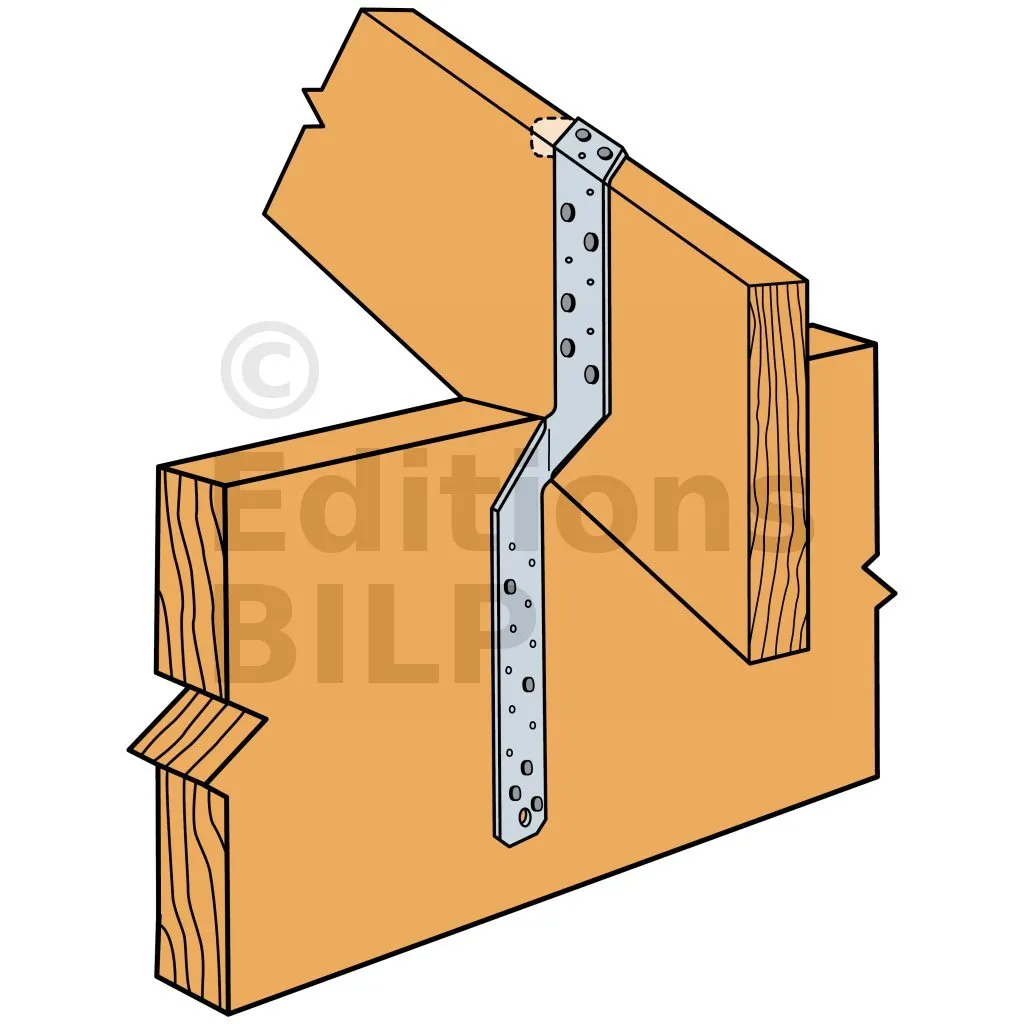

  • Liaisons sablières/chevrons.

Dimensions et valeurs caractéristiques


Premier jet

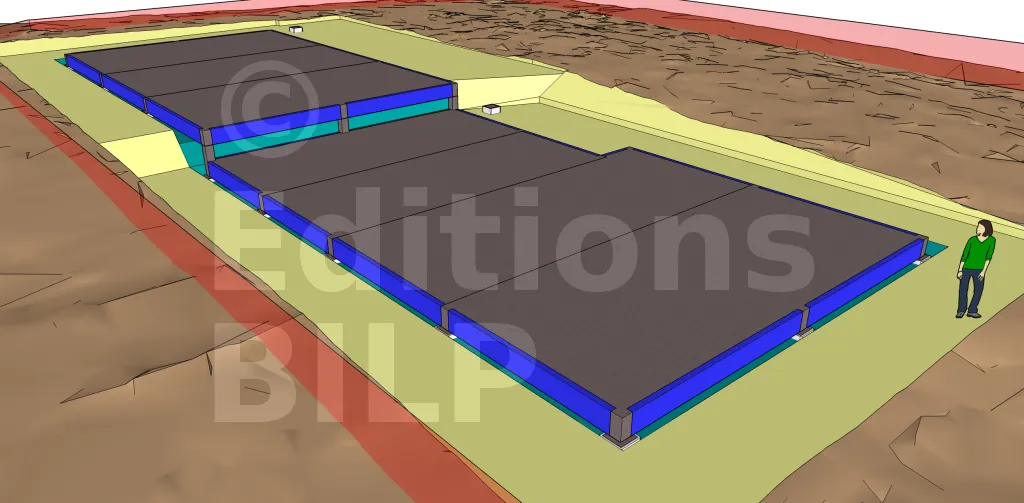

Au début, nous avons conçu un bâtiment avec un vide sanitaire non visitable et une plateforme répartie sur deux niveaux. Pour ce type de structure, le plancher du bâtiment est composé par des longrines reposant sur des semelles sur lesquelles le plancher va s’appuyer.
Pour le niveau supérieur, les longrines vont s’appuyer sur des poteaux.

texte=Semelle
(tête de pieux)|points=1694,1078,1538,1068
texte=Longrine|points=1174,604,1042,604,978,682
texte=Poteau|points=650,210,600,210,516,366

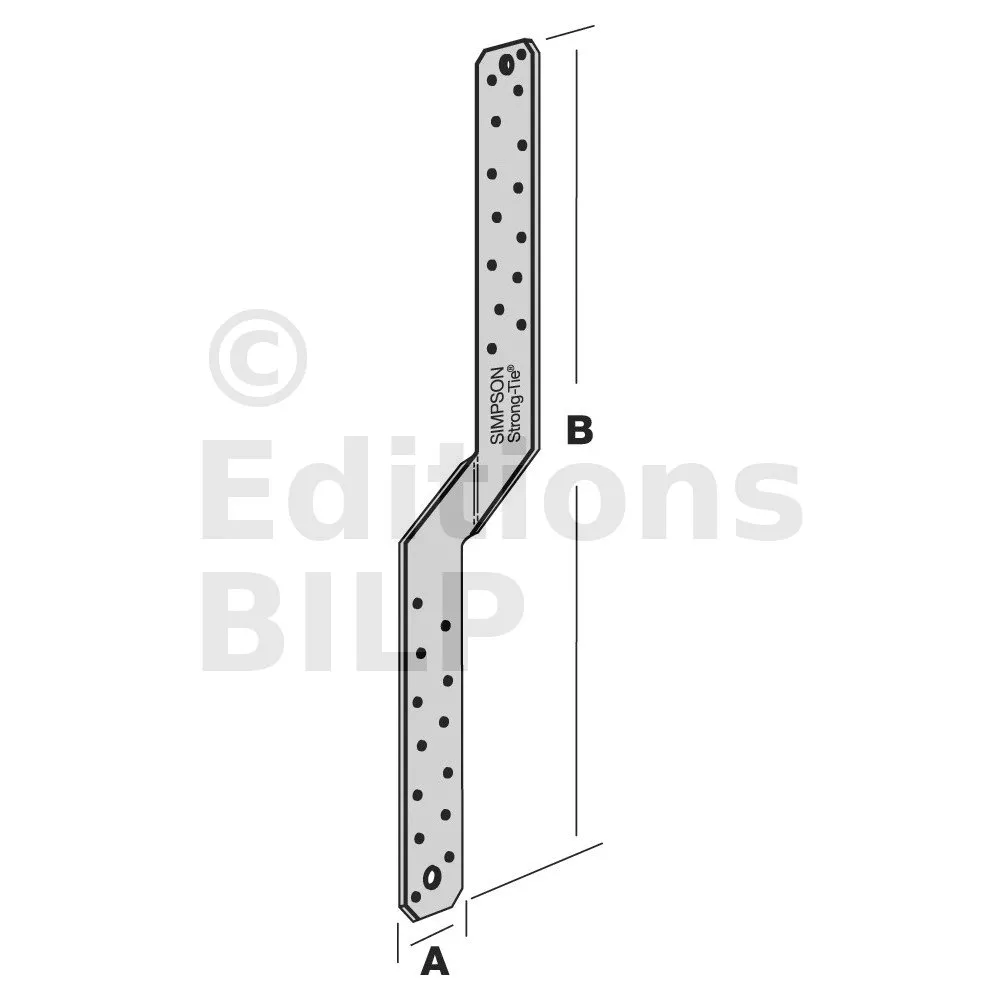

RéférencesDimensions [mm]Valeurs caractéristiques Soulèvement ( Bois C24)Nb. de pointes ( sur chaque côté du feuillard) [kN]
A B Ep. Ø 3.1 x 35 Ø 3.75 x 30
4-5-6-7 4 5-6-7
MTS12 32 305 1.5 3.6 3.4 3.6
MTS30 32 765 1.5 3.6 3.4 3.6
