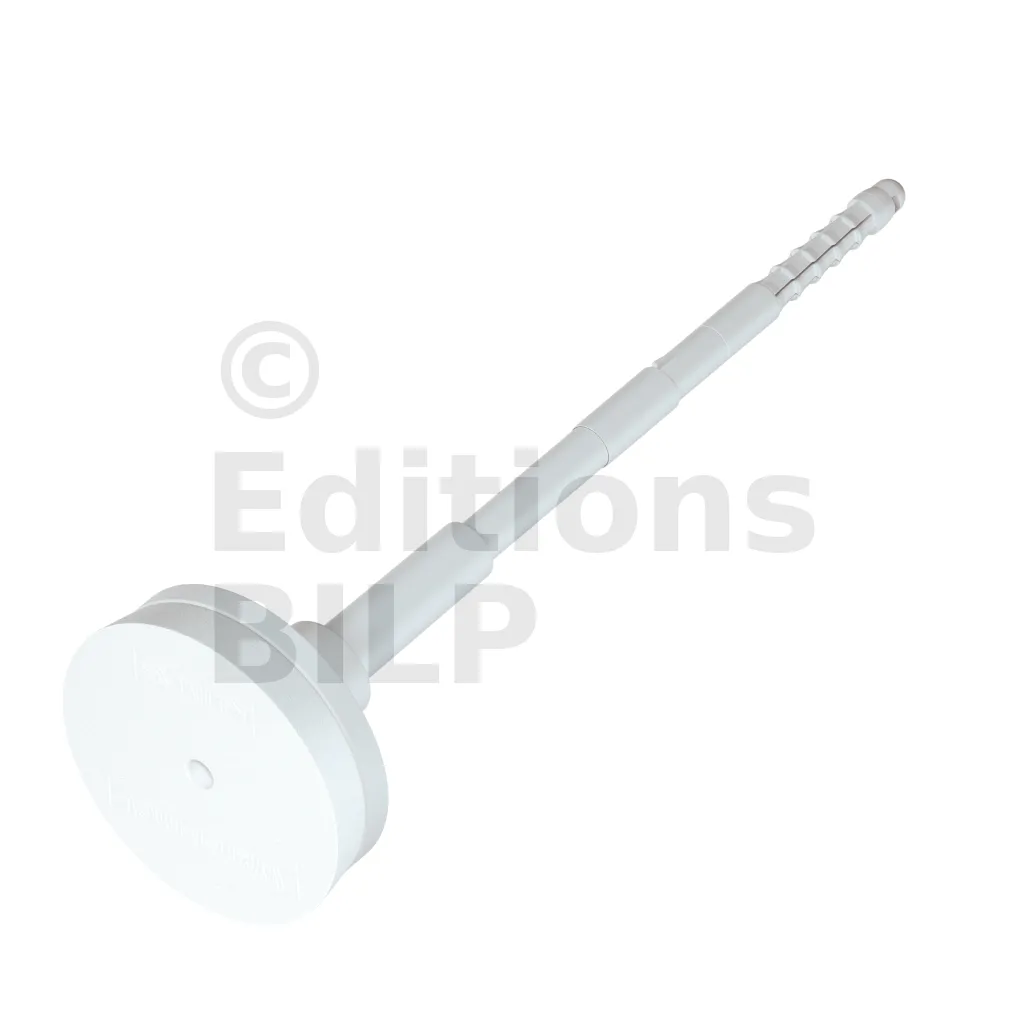

Cheville d’isolation à visser avec clou métal et rondelle d’appui télescopique - Diamètre 8mm
Un connecteur avec disque en polystyrène intégré, conforme à la norme ETAG 014, pour fixer le polystyrène EPS (polystyrène expansé) dans différents matériaux de la tête dans les systèmes ETICS, avec une faible conductivité thermique.
- Référence
- FabricationEuropéenne
- MatériauGaine : polyamide [PA],

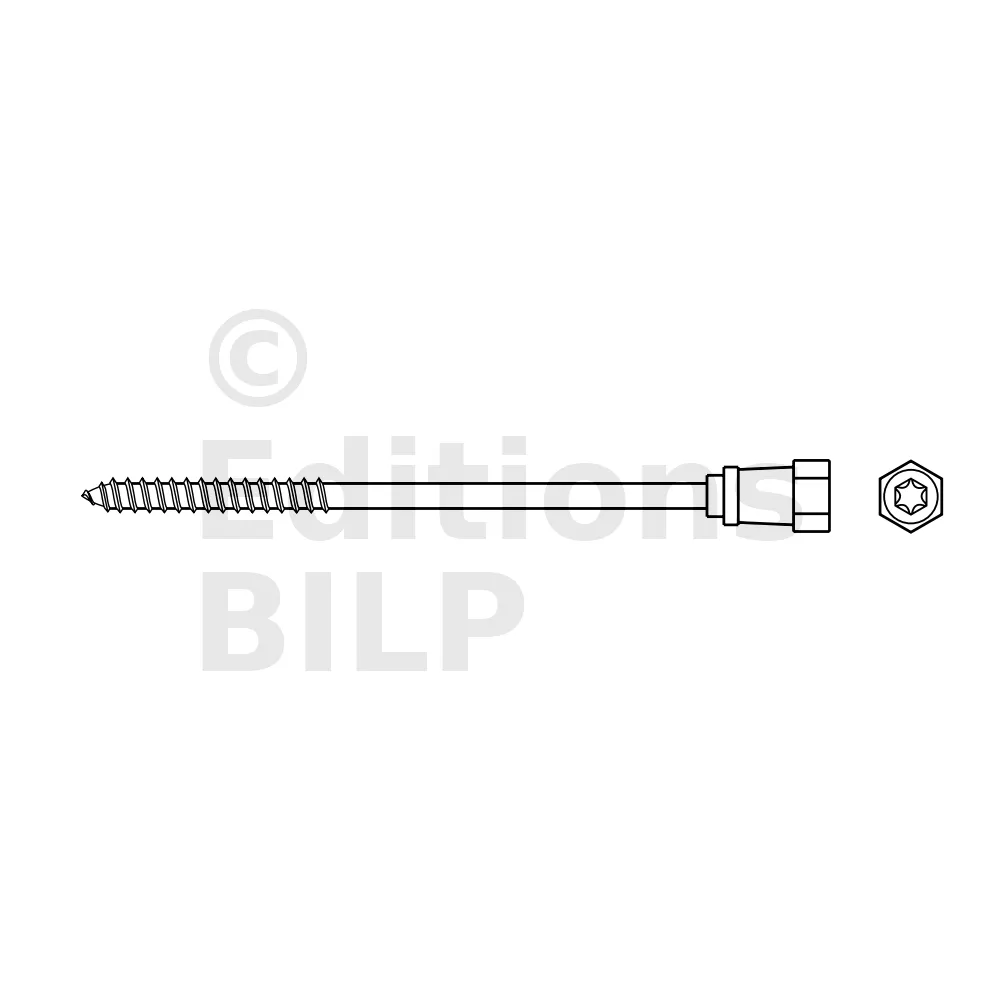

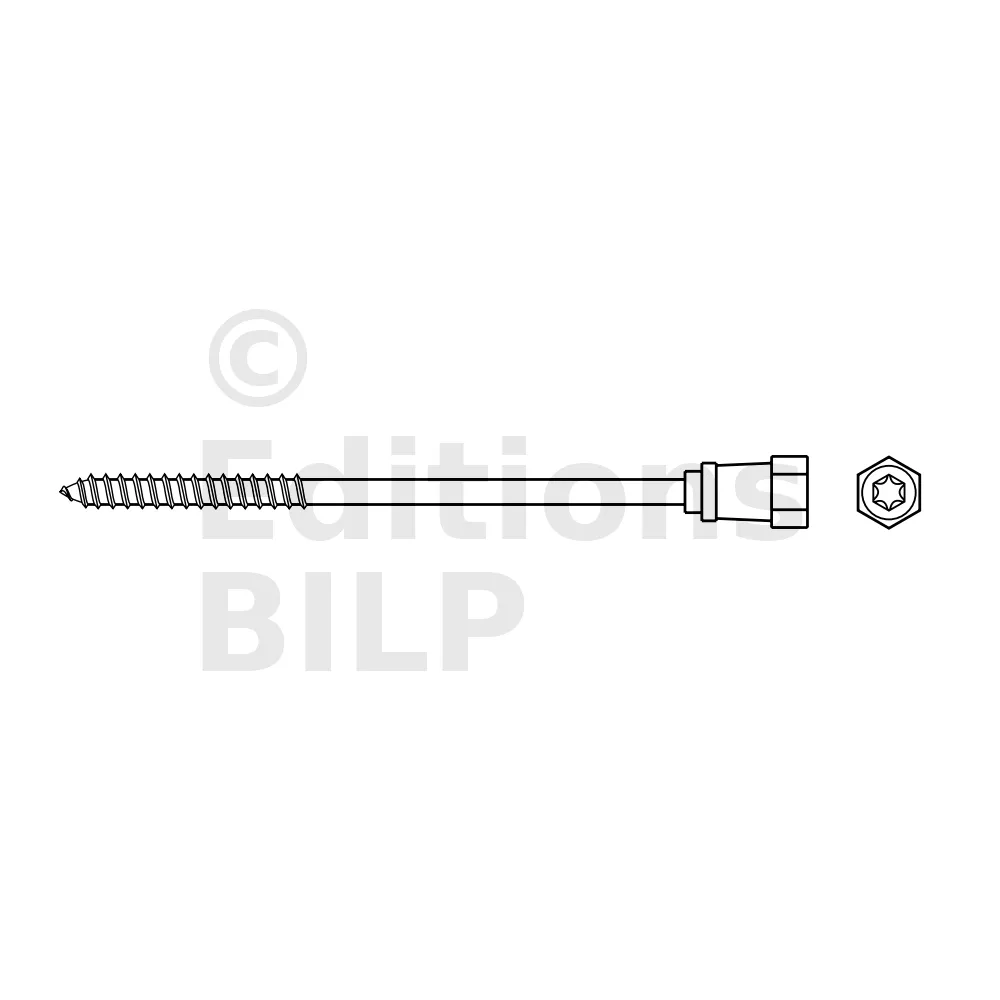

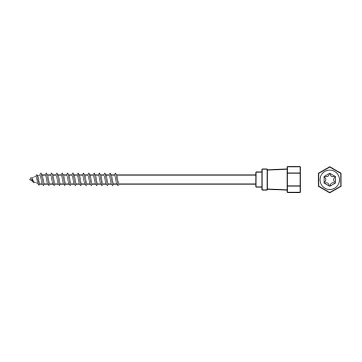

Clou : acier carbone,
Tête du clou : polyamide [PA] avec fibre de verre - EmpreinteTX40
- MarqueKlimas

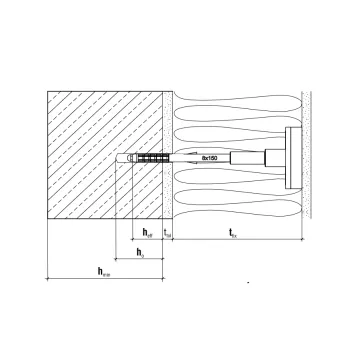

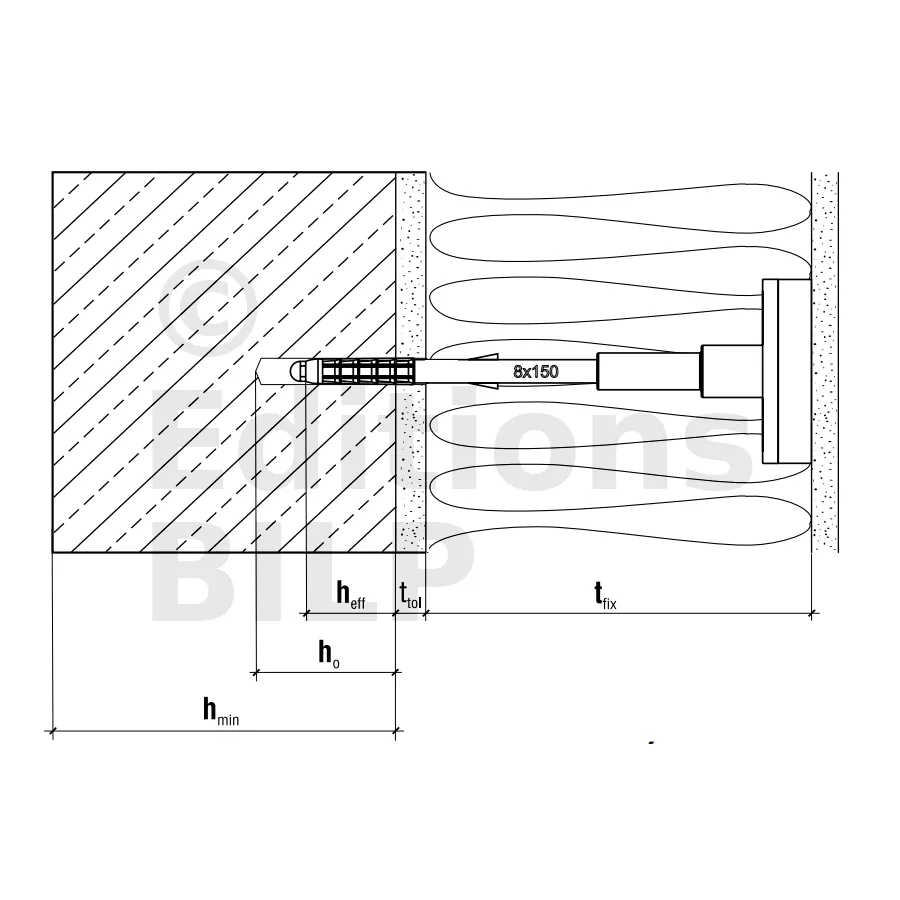

- Profondeur d’ancrage (hef)Substrat cat. A B C D = 35mm,
Substrat cat. E = 55mm - Conductivité thermique0.002[W/K]
- Rigidité de la tête0.60 [kN/mm]
- Évaluation technique européenneETA-13/0107
- Type d’isolation thermiquePolystyrène EPS
- Méthode de montageEncastré
- Protection contre la corrosionZingage
- Épaisseur de l’isolation tfix "Bâtiments neufs" (montage encastré)Substrat cat. A B C D = 80mm
- Distance minimale du bord, cmin100mm
- Espacement min. des chevilles100mm
- Epaisseur minimale du substrat hmin100mm
- SubstratBéton (cat.A),
Brique céramique pleine en silicate (cat.B),
Brique alvéolaire (cat.C),
Eléments sur agrégat léger [LAC] (cat.D),
Béton cellulaire [AAC] (cat.E) - Profondeur de perçageSubstrat cat. A B C D = 45mm,
Substrat cat. E = 65mm - Diamètre de la fixation (dk)8mm
- Diamètre de la plaque (Dk)60mm
- Connecteur à visser avec un empreinte TX-40 : Le connecteur à visser est vivement recommandé pour fixer les matériaux isolants en garantissant une résistance maximale et une installation facile. Il permet de réduire au minimum la charge de travail.
- Conception télescopique moderne : En associant une structure télescopique à une collerette de coupe, nous obtenons le connecteur le plus avancé sur le marché pour l’assemblage encastré. Cette combinaison permet de diminuer le temps nécessaire à l’assemblage tout en éliminant l’utilisation de fraises, ce qui réduit la dispersion de poussière de polystyrène.
- Disque polystyrène : L’inclusion de disques polystyrène avec les connecteurs permet d’accélérer le travail, d’éliminer les ponts thermiques et d’améliorer l’esthétique de la surface extérieure.
- Connecteurs pré-assemblés : En effectuant l’assemblage initial du clou avec la gaine, on évite les erreurs de sélection du clou et on s’assure que tous les composants du connecteur sont toujours correctement choisis.
Substrat approprié (ETAG 014 ABCDE)
Béton (Type A)
Brique céramique pleine en silicate (Type B)
Brique alvéolaire (Type C)
Éléments sur agrégat léger (LAC) (Type D)
Béton cellulaire (AAC) (Type E)

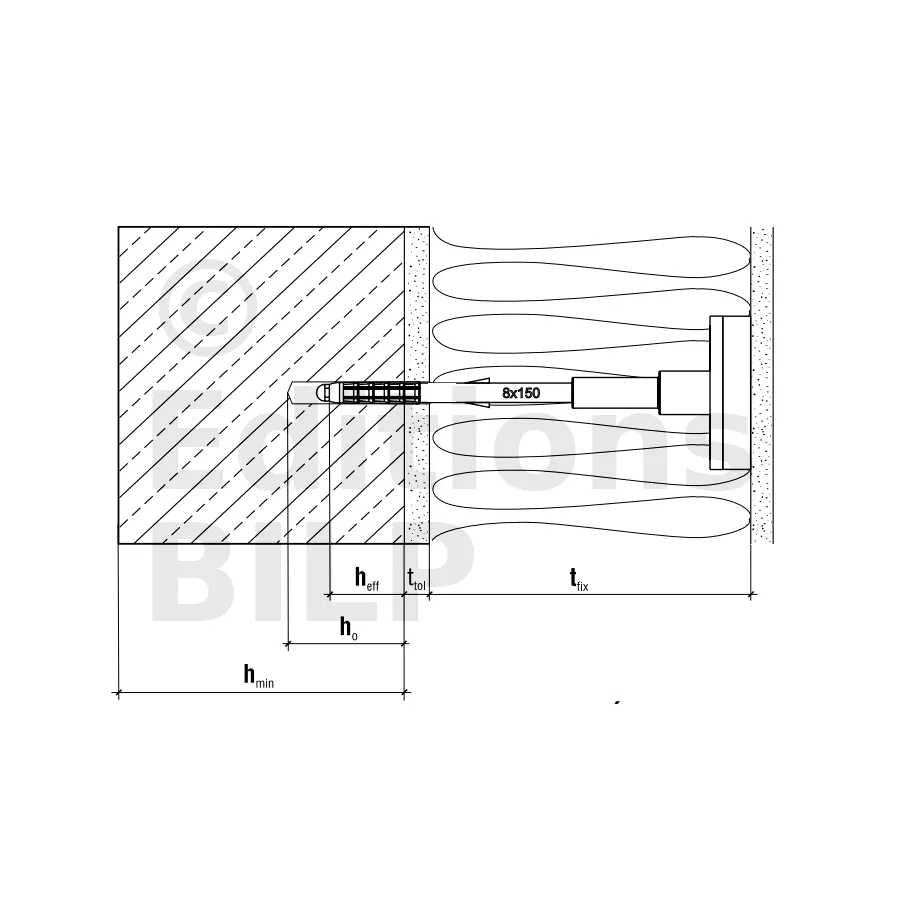

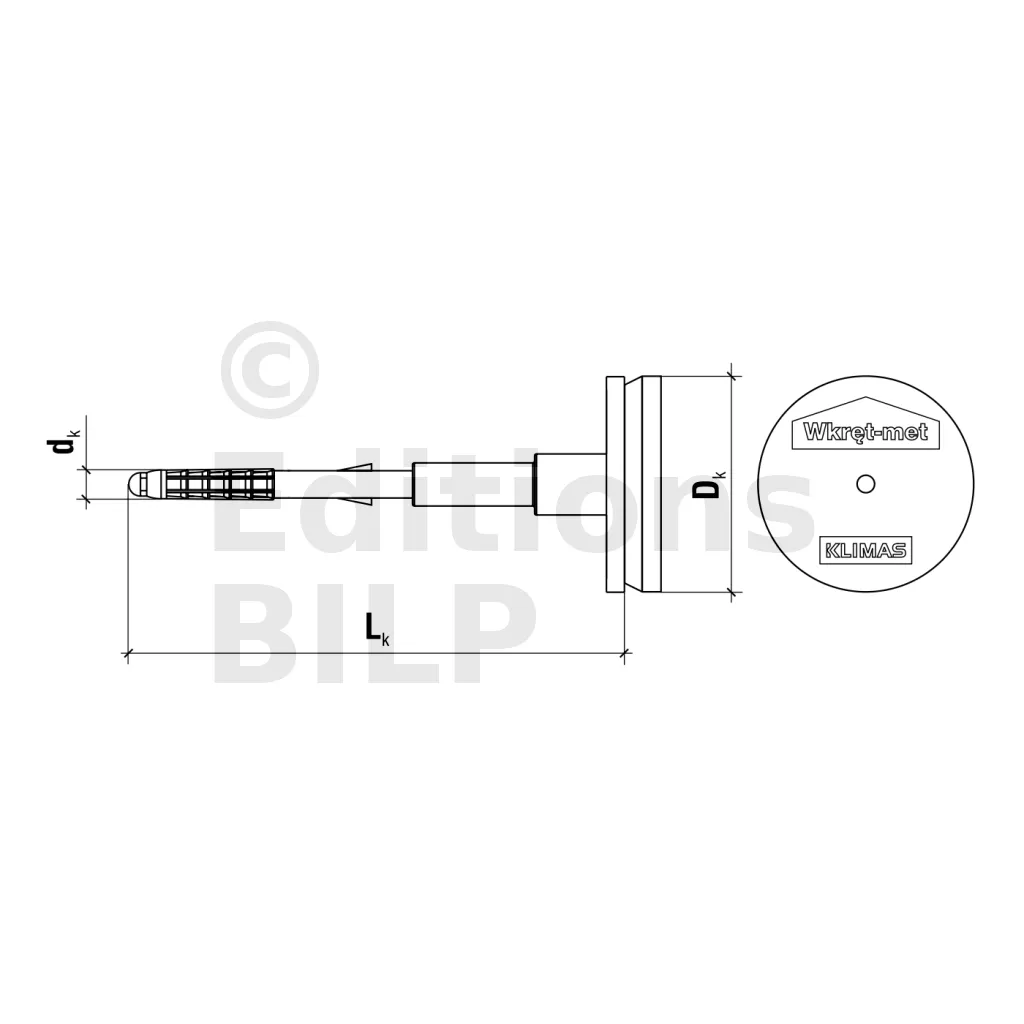

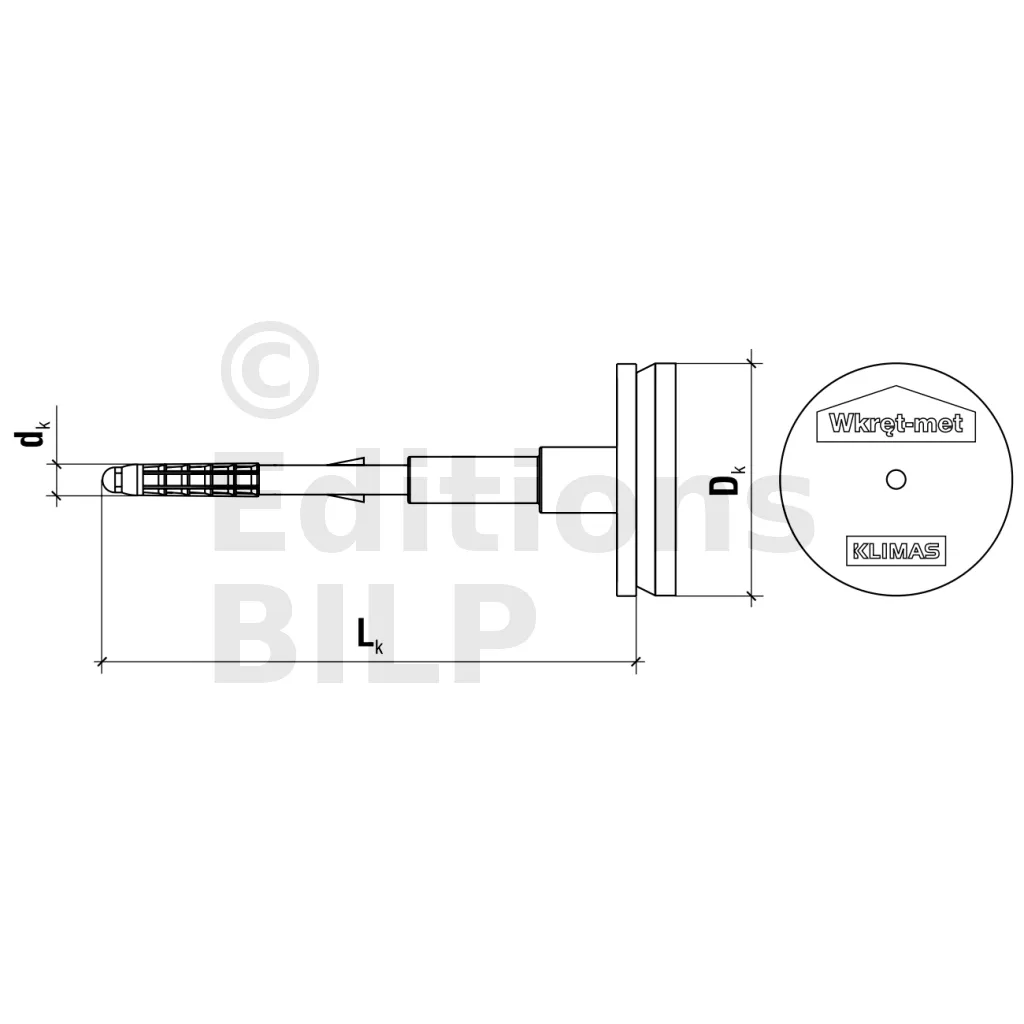

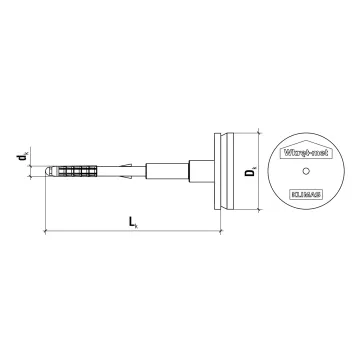

Dimensions
| Références | Dimensions | Épaisseur de l’isolation tfix [mm] | ||
|---|---|---|---|---|
| Bâtiments neufs | Rénovation | |||
| ttol 10 mm de colle pris en compte | ttol 10 mm de colle pris en compte + 20 mm ancien enduit | |||
| dk x Lk[mm] | cat. A B C D | cat. E | cat. A B C D | |
| ECODRIVE-S-08150(100) | 8x150 | 80 | - | - |
| ECODRIVE-S-08170(100) | 8x170 | 100 | 80 | 80 |
| ECODRIVE-S-08190(100) | 8x190 | 120 | 100 | 100 |
| ECODRIVE-S-08210(100) | 8x210 | 140 | 120 | 120 |
| ECODRIVE-S-08230(100) | 8x230 | 160 | 140 | 140 |
| ECODRIVE-S-08250(100) | 8x250 | 180 | 160 | 160 |
| ECODRIVE-S-08270(100) | 8x270 | 200 | 180 | 180 |
| ECODRIVE-S-08290(100) | 8x290 | 220 | 200 | 200 |
| ECODRIVE-S-08310(100) | 8x310 | 240 | 220 | 220 |
| ECODRIVE-S-08330(100) | 8x330 | 260 | 240 | 240 |
| ECODRIVE-S-08350(100) | 8x350 | 280 | 260 | 260 |
| ECODRIVE-S-08370(100) | 8x370 | 300 | 280 | 280 |
| ECODRIVE-S-08390(100) | 8x390 | 320 | 300 | 300 |
| ECODRIVE-S-08410(100) | 8x410 | 340 | 320 | 320 |
| ECODRIVE-S-08430(100) | 8x430 | 360 | 340 | 340 |
Résistance à la traction
| ETAG 014 catégorie du substrat | Type de substrat | Densité[kg/dm3] | Résistance caractéristique [kN] |
|---|---|---|---|
| A | Béton C12/15 | ≥ 1,80 | 1,20 |
| A | Béton C16/20-C50/60 | ≥ 2,30 | 1,50 |
| B | Brique céramique pleine | ≥ 2,00 | 1,50 |
| B | Brique de silice pleine | ≥ 2,00 | 1,50 |
| C | Brique de silice creuse | ≥ 1,60 | 1,50 |
| C | Brique céramique perforée | ≥ 1,20 | 1,50 |
| C | Bloc céramique perforé verticalement HBL | ≥ 0,80 | 1,50 |
| D | Beton cellulaire leger LAC | ≥ 1,05 | 0,90 |
| E | Beton cellulaire autoclave AAC 2 | ≥ 0,35 | 0,60 |
| E | Beton cellulaire autoclave AAC 7 | ≥ 0,65 | 1,20 |
Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)
Valeur des forces de traction de la rosace du connecteur à travers le matériau isolant en [KN]
| R panneau | EPS 035/80 mm | EPS 040/80 mm |
|---|---|---|
| 0,54 [kN] | 0,49 [kN] |
KLIMAS
Des fixations de qualité à moindre coût.
Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.

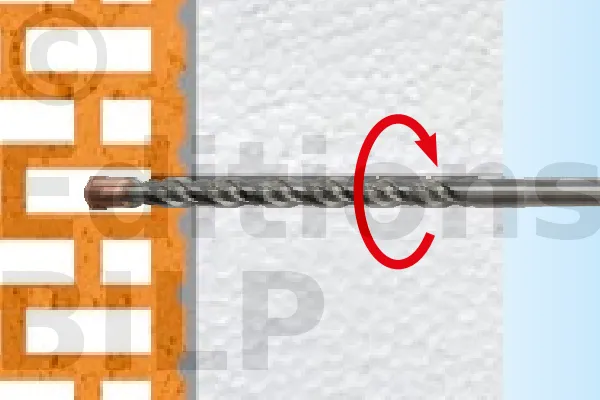

Percer

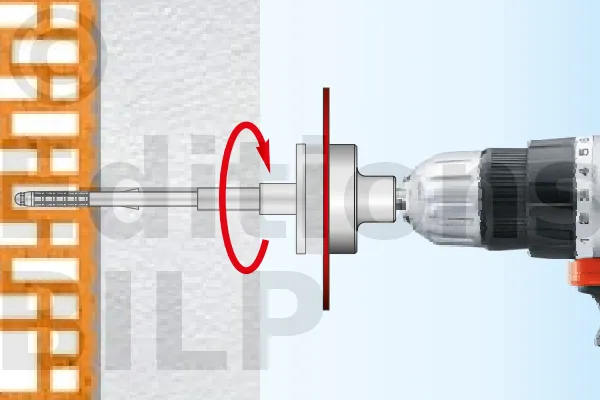

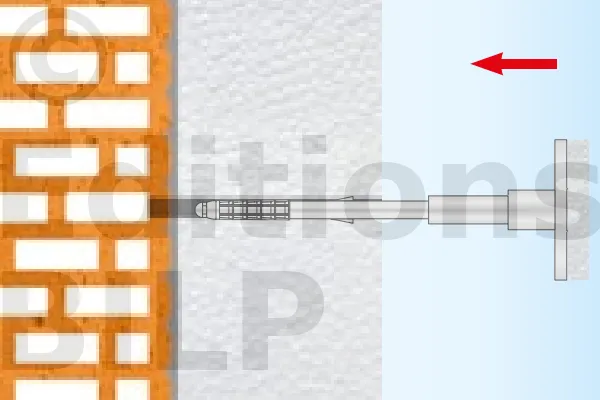

Insérer le connecteur

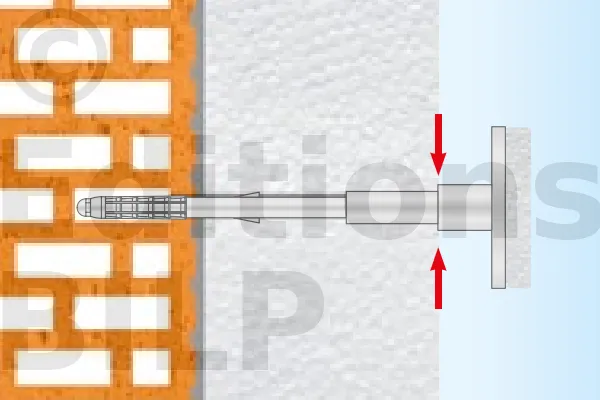

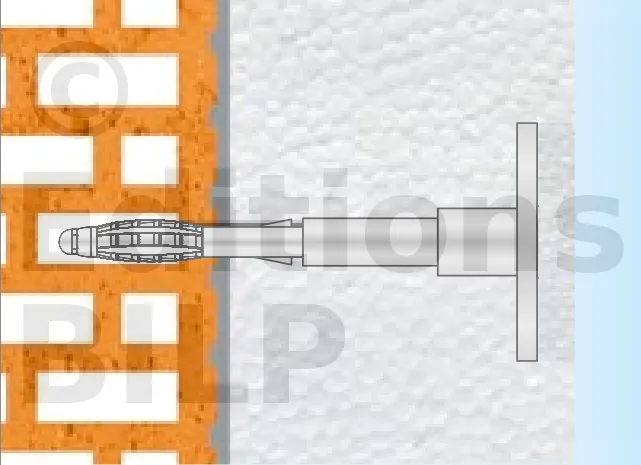

La collerette de coupe atteint le niveau de l’isolation

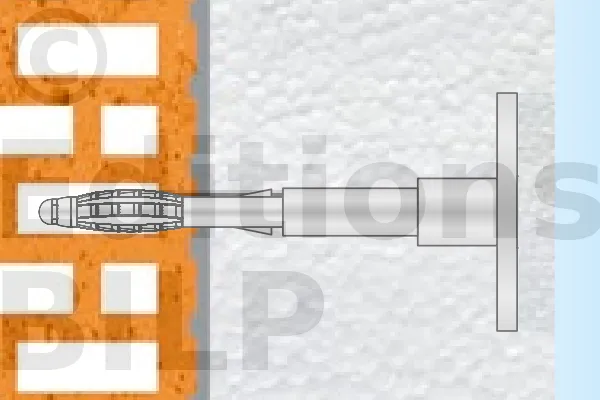

Insertion terminée
