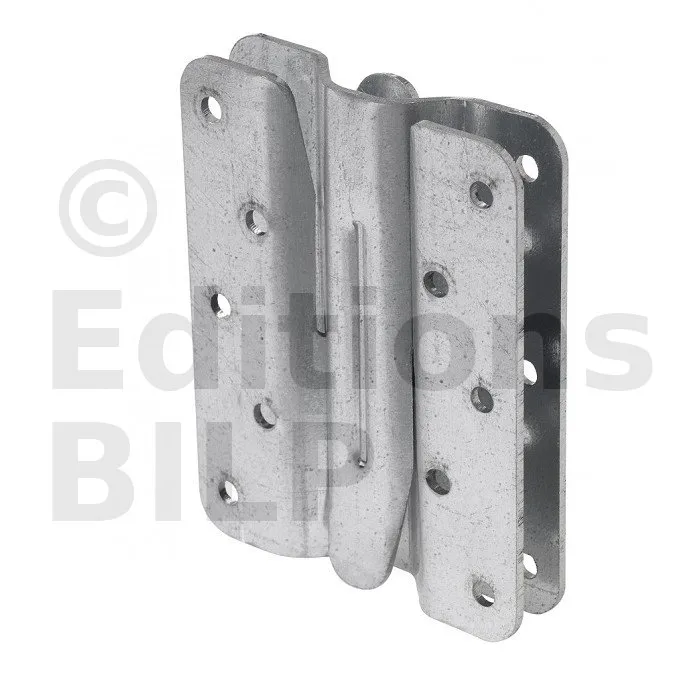

Connecteur invisible pour montants d’ossature - Réf. ICST

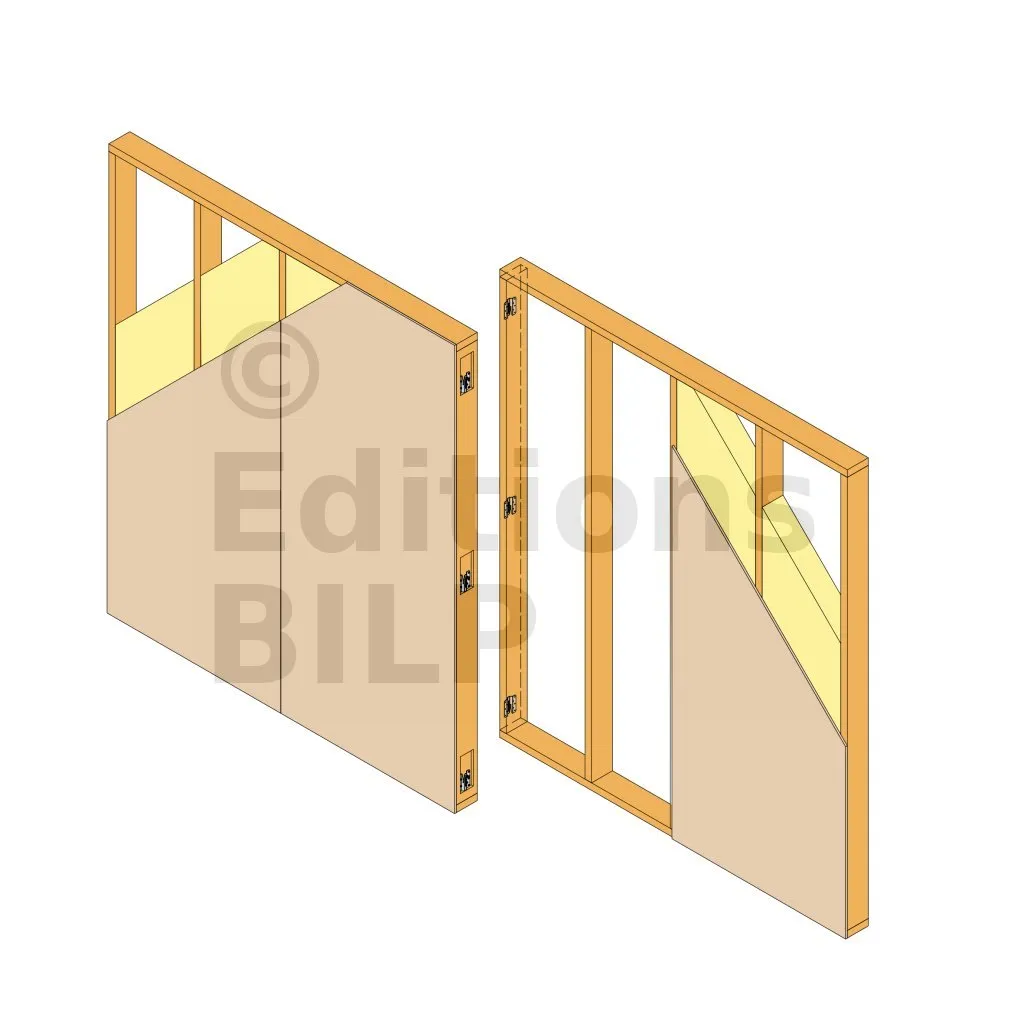

Le connecteur invisible ICST permet la fixation de montants d‘ossature bois de façon totalement invisible. Ce produit est particulièrement conseillé pour la connexion de murs fermés entre eux.
-
RéférenceICST
-
Epaisseur2mm
-
Conditionnement1 pièce
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

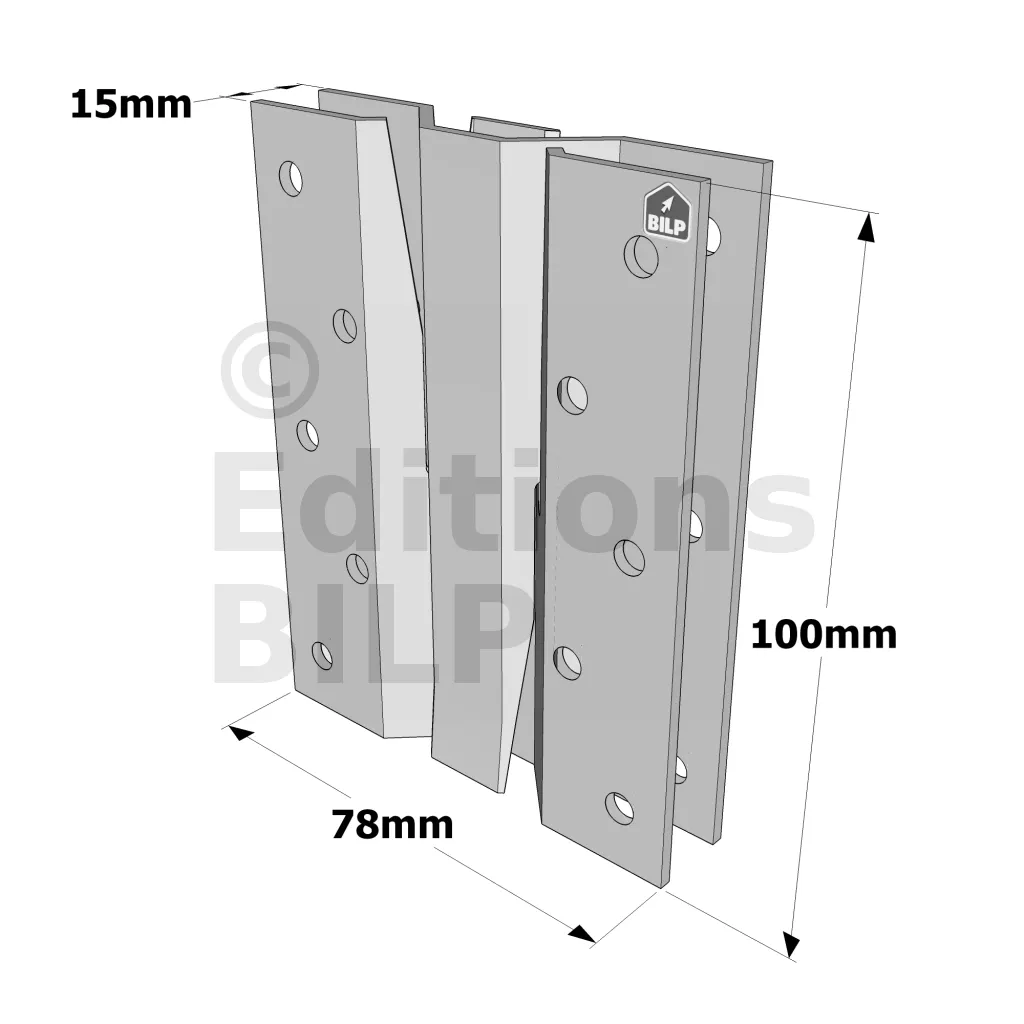

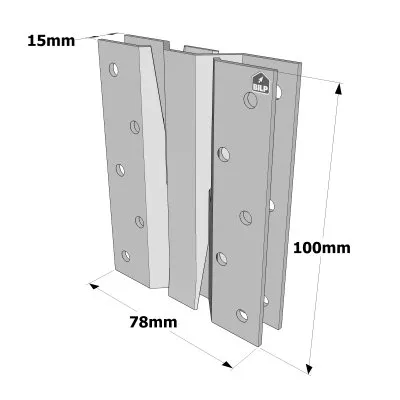

Largeur (A)78mm
-
Hauteur (B)100mm
-
Profondeur (C)15mm
Fixations
Installation

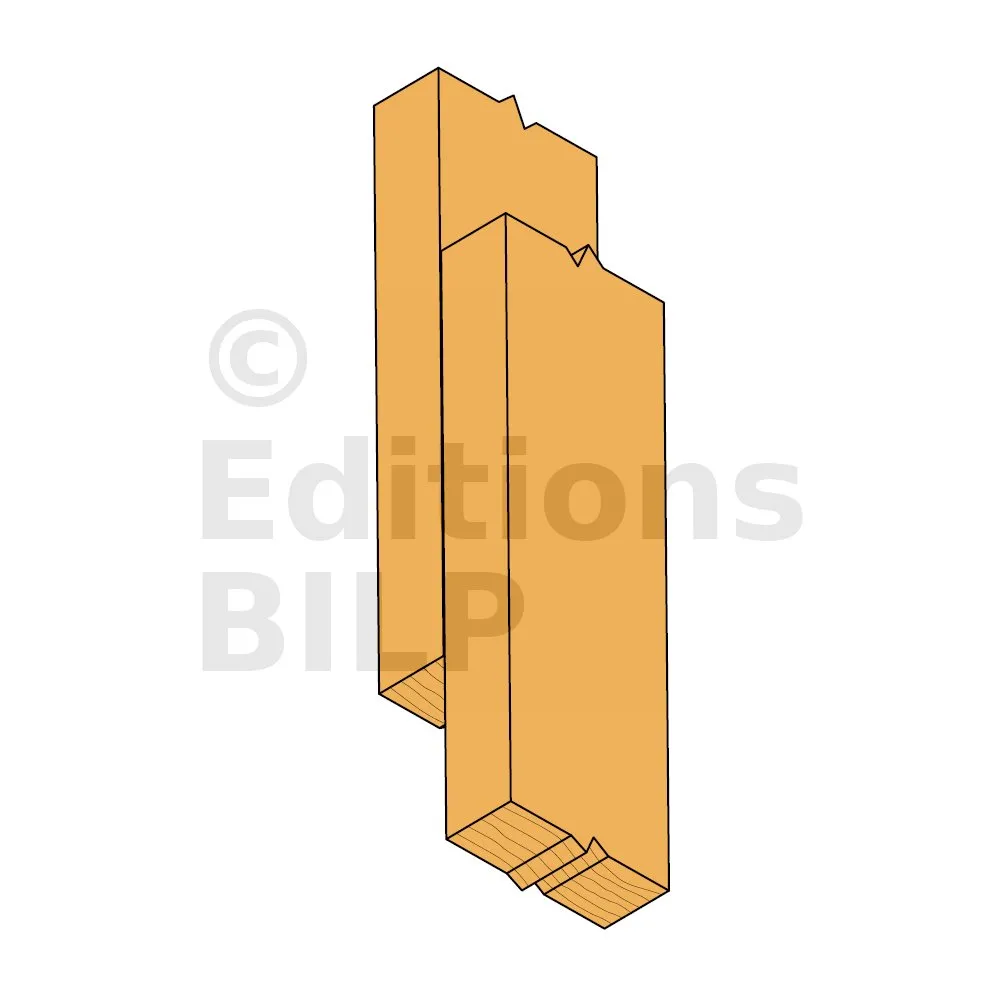

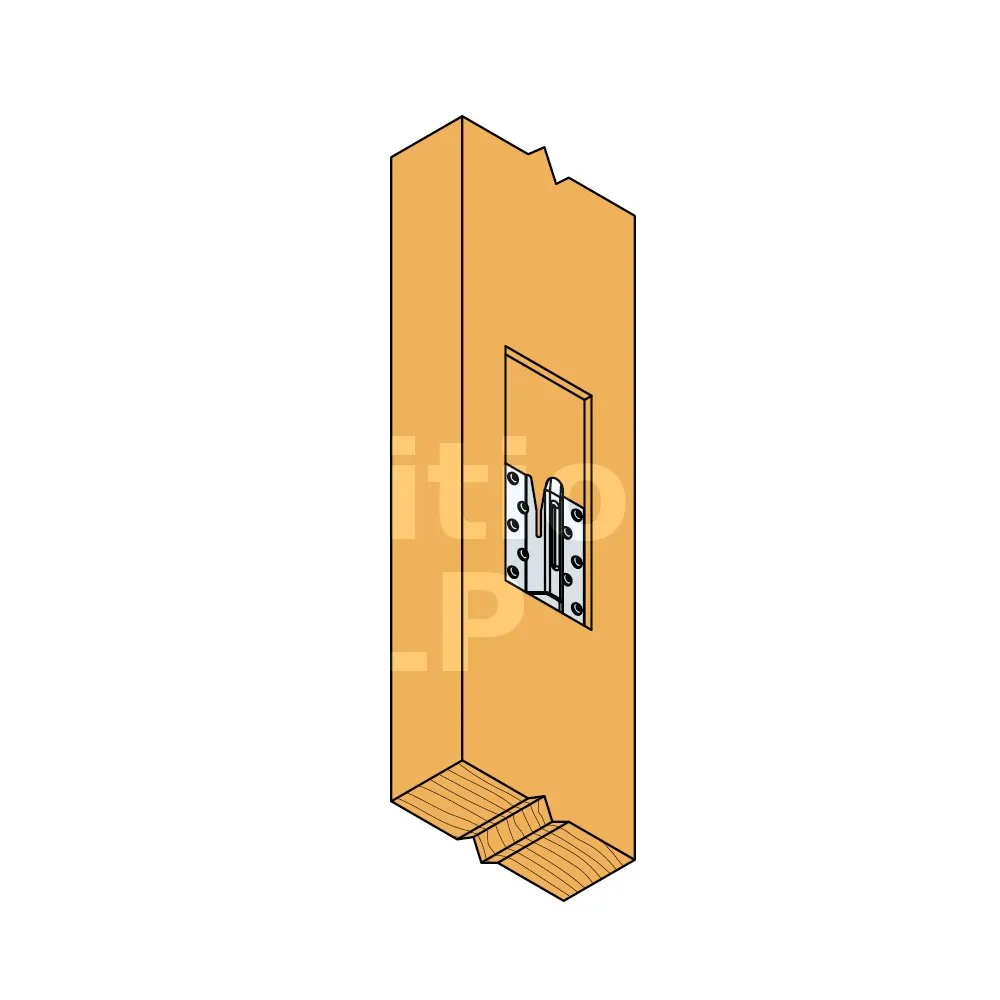

- L’ICST s’utilise par paire. Son installation ne nécessite la réalisation d’un lamage que sur un seul montant au choix de l’utilisateur. Ce lamage doit avoir une profondeur de 15 mm, une largeur de 90 mm et une longueur minimum de 220 mm. La distance minimum de l’ICST par rapport aux extrémités des montants est de 100 mm,
- Les deux parties de l’ICST se retrouvent face à face en position finale. L’assemblage des 2 éléments bois est facilité par une patte centrale de guidage sur la partie mâle,
- Plus de deux paires peuvent être utilisées par montant pour des charges plus importantes ou pour des raisons constructives. Il est nécessaire de bien respecter la notice de montage disponible dans l’onglet "Notes Techniques".
Option
- Peut correspondre à une application en pente ou en angle, dans le cas où les montants sont dans le même plan.

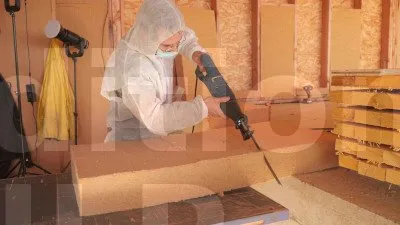

Rassemblez les matériaux et outils mentionnés ci-dessus, incluant le mètre à ruban et le feutre. N’oubliez pas de vous munir de masque respiratoire et de combinaison pour garantir votre sécurité.
Lors de la manipulation, il convient de prendre des précautions pour éviter l’inhalation de poussières, les irritations cutanées et les risques d’incendie. De plus, les panneaux doivent être stockés dans un endroit sec pour prévenir toute dégradation.
texte=Panneaux d’isolant|points=360,1692,180,1692|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Mousse expansive|points=2415,813,2406,813|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Scie alligator|points=2500,1860,2478,1860|couleur=#7e7e7e|couleur_fleche=#ffffff

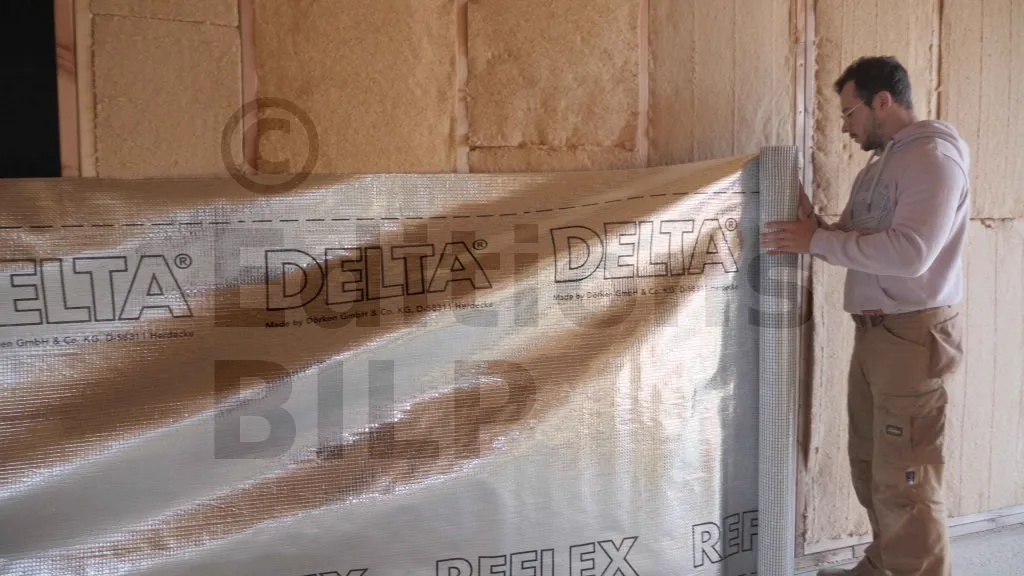

Afin d’assurer une continuité sur le pourtour des murs et de limiter les découpes inutiles, l’écran pare-vapeur est déroulé en une seule pièce avant d’être découpée. Cette méthode permet de réduire les pertes de matériau et d’optimiser l’installation.
La pose commence par le bas du mur : fixez l’une des extrémités contre un montant d’ossature à l’aide d’agrafes, puis déroulez l’écran sur l’ensemble du pourtour. Prévoyez un surplus d’au moins 10 cm pour le recouvrement à chaque jointure entre les lés, garantissant ainsi une étanchéité optimale.

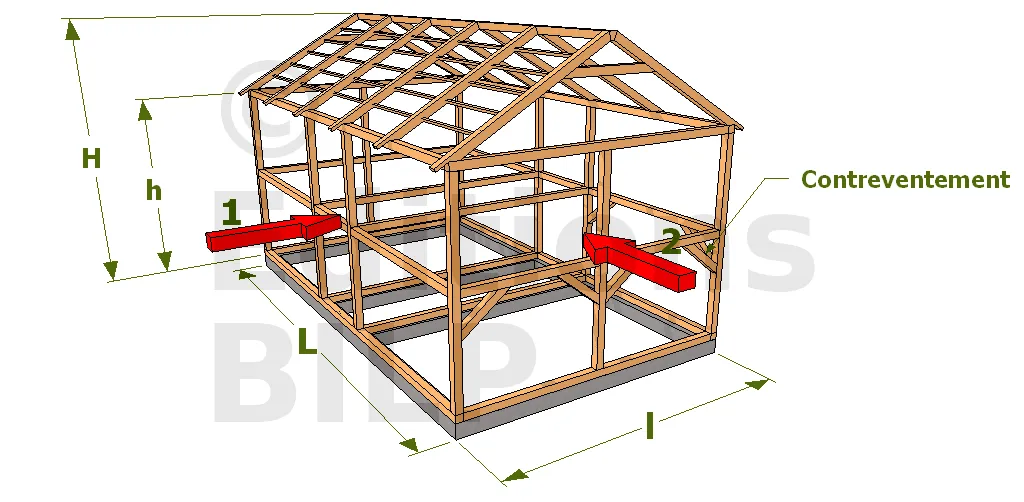

L’ossature du mur sert de support pour les panneaux d’isolant. Les montants sont espacés de 60cm.
texte=Lisse basse|points=2664,1539,2517,1539,2169,1755|couleur=#ffffff|couleur_fleche=#ffffff
texte=Montant|points=2664,663,2517,663,2028,885|couleur=#ffffff|couleur_fleche=#ffffff
texte=Panneaux OSB|points=2664,378,2517,378,2142,582|couleur=#ffffff|couleur_fleche=#ffffff
