Bibliothèque de composants pour SKETCHUPBibliothèque de composants spécial Construction bois. Réservée en téléchargement pour nos membres.

TEXTE AVANT GLOBAL

---

A chaque fichier .skp correspond un composant. Vous pouvez insérer un composant grâce au menu [Fichier - Importer...]

Exemples de composants disponibles (parmis des cinquantaines)

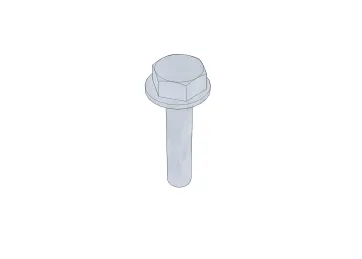

Tirefond + Rondelle

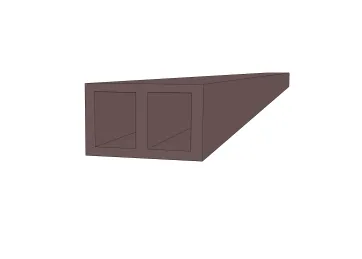

Lambourde composite

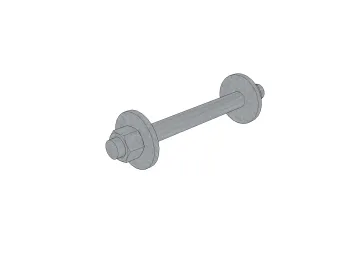

Tige filetée + deux écrous avec rondelles

Cale charge lourde

Fenêtre

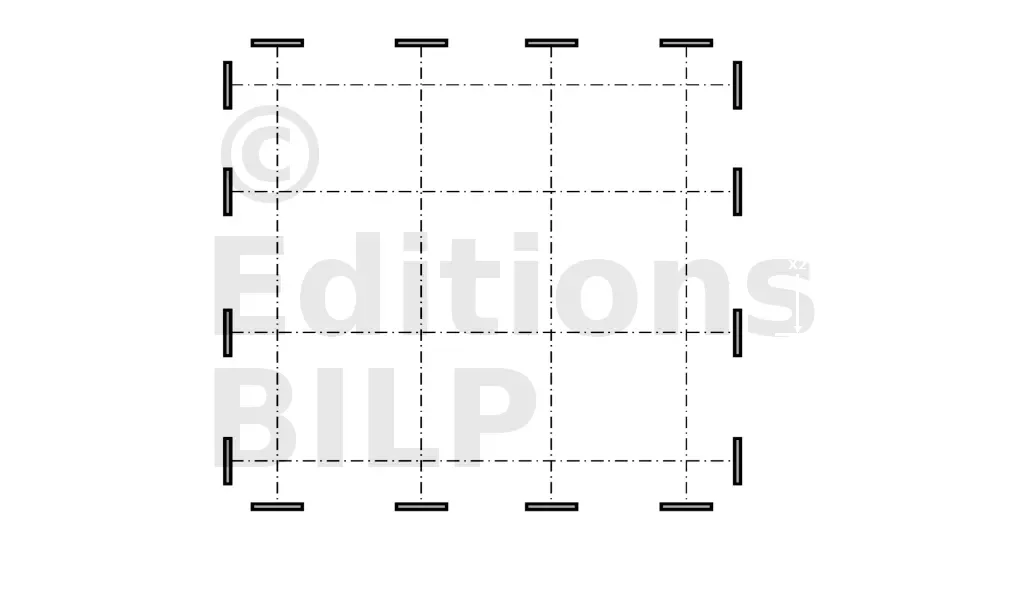

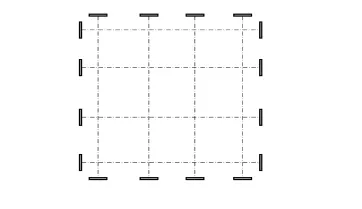

Implantation

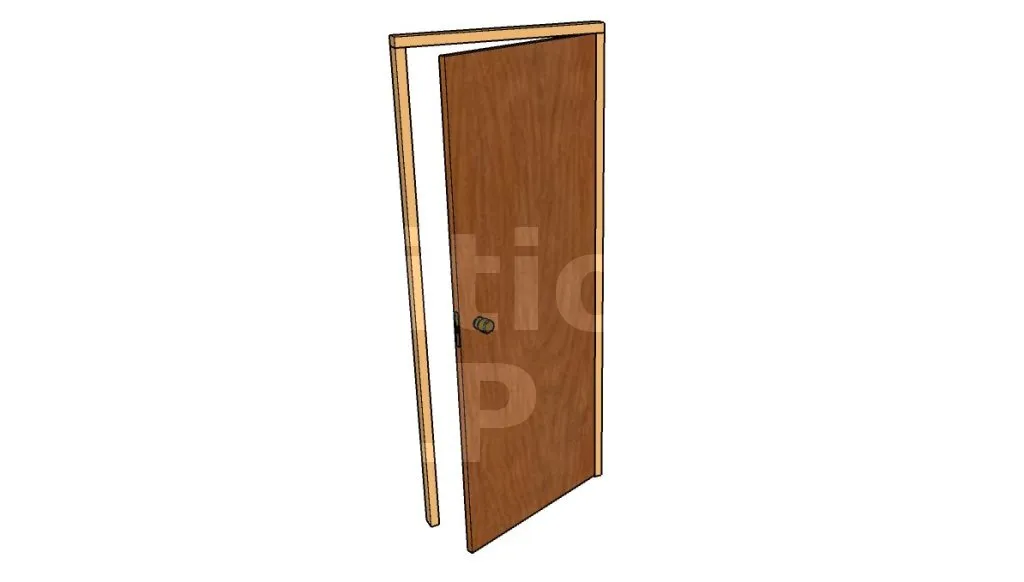

Porte isoplane

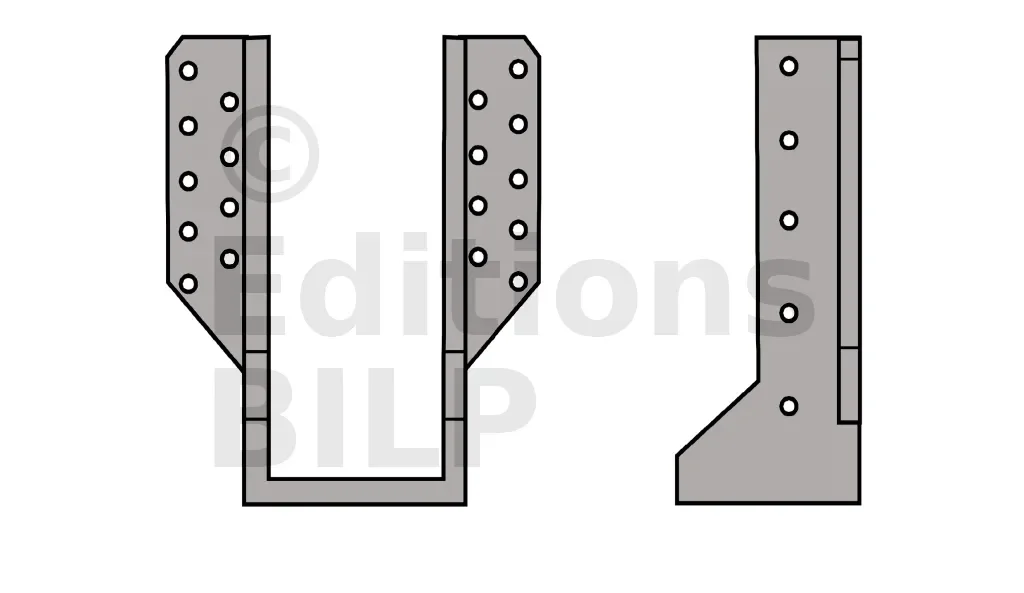

Patte de solivage

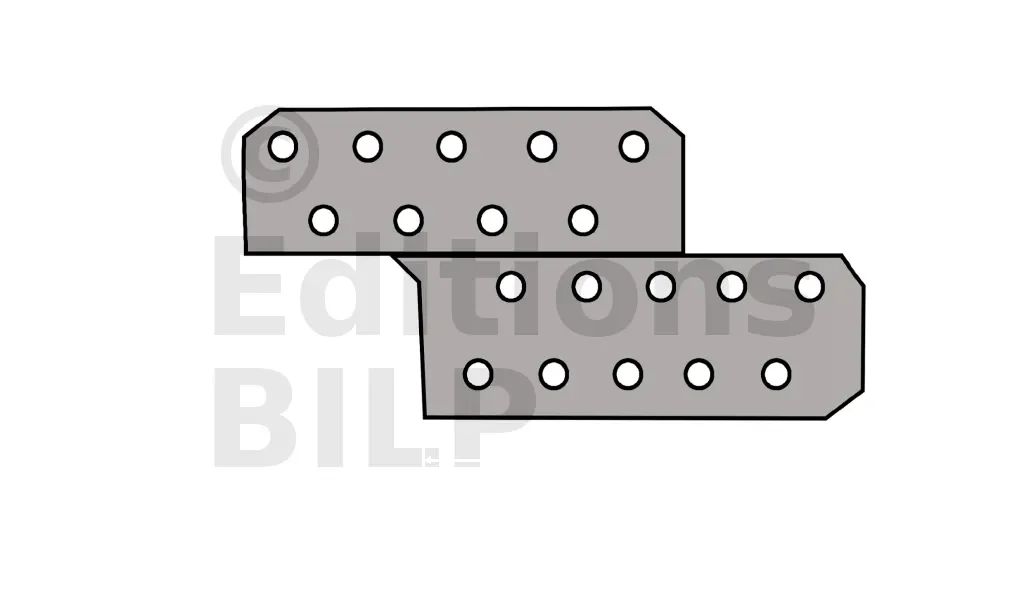

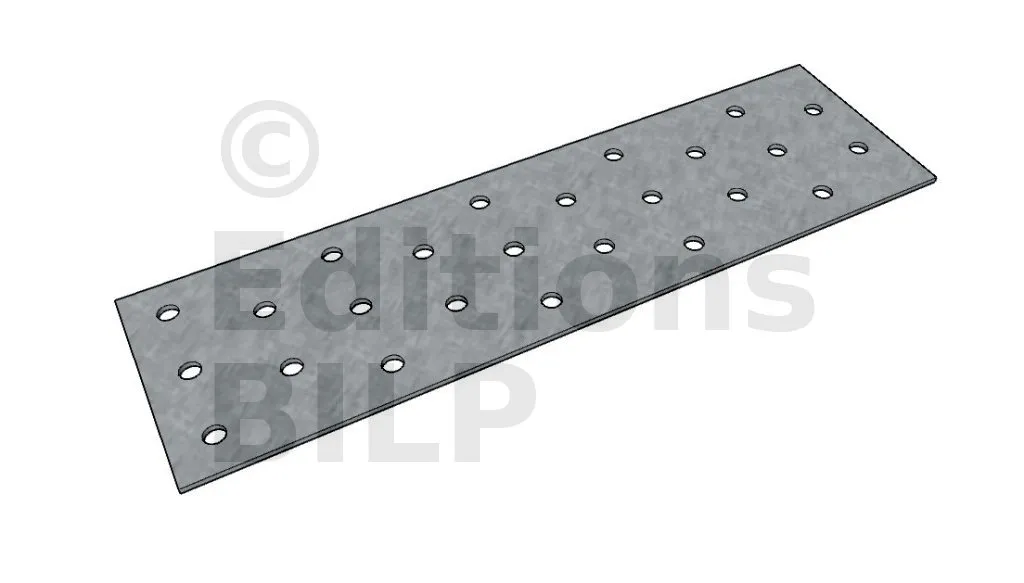

Plaque pérforée

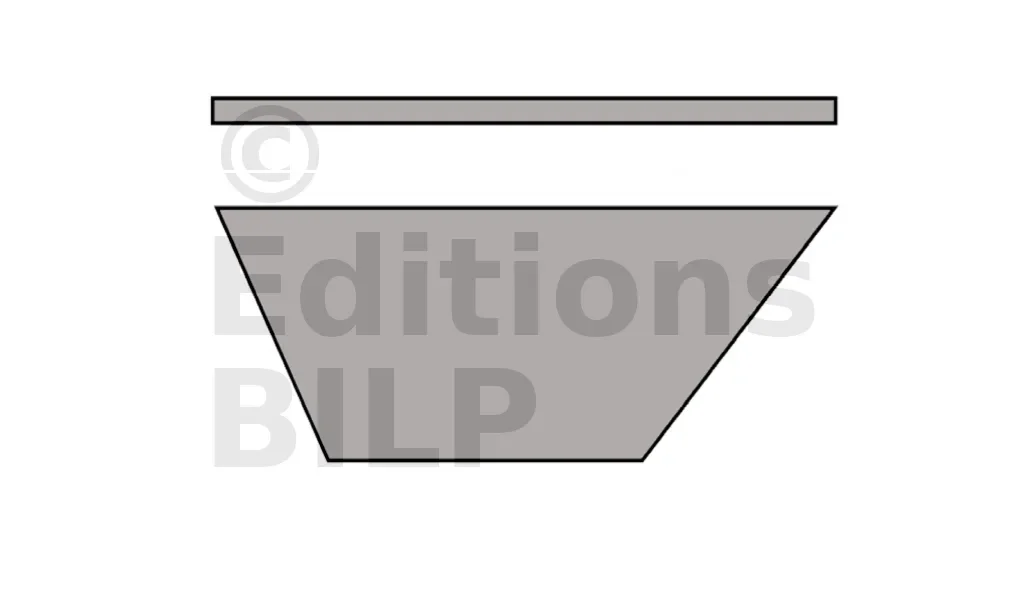

Sabot

Tige filetée

Les composants dynamiques

Tige filetée

Paramètres du composant :

• Dimensions

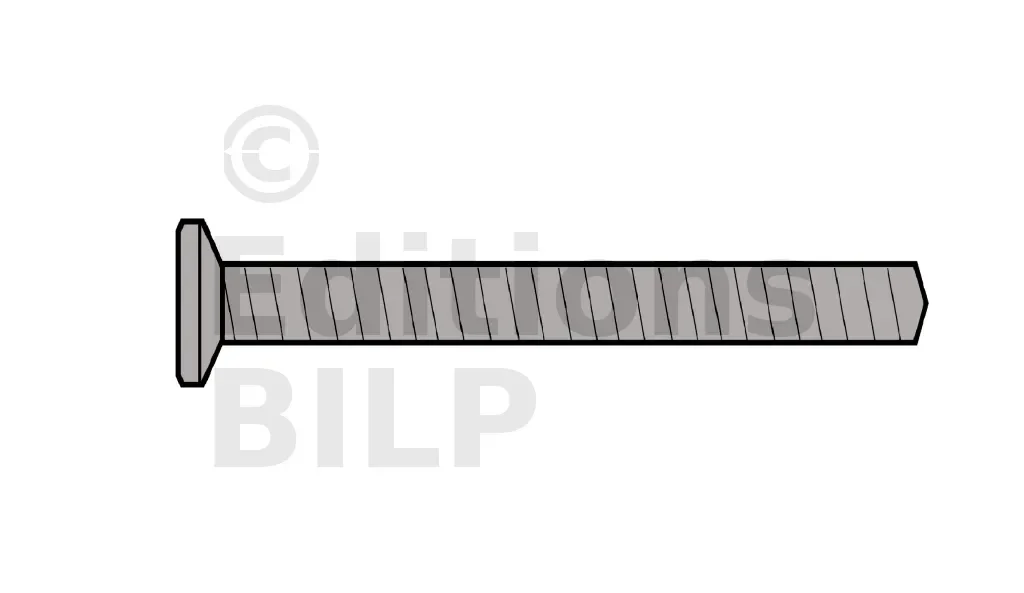

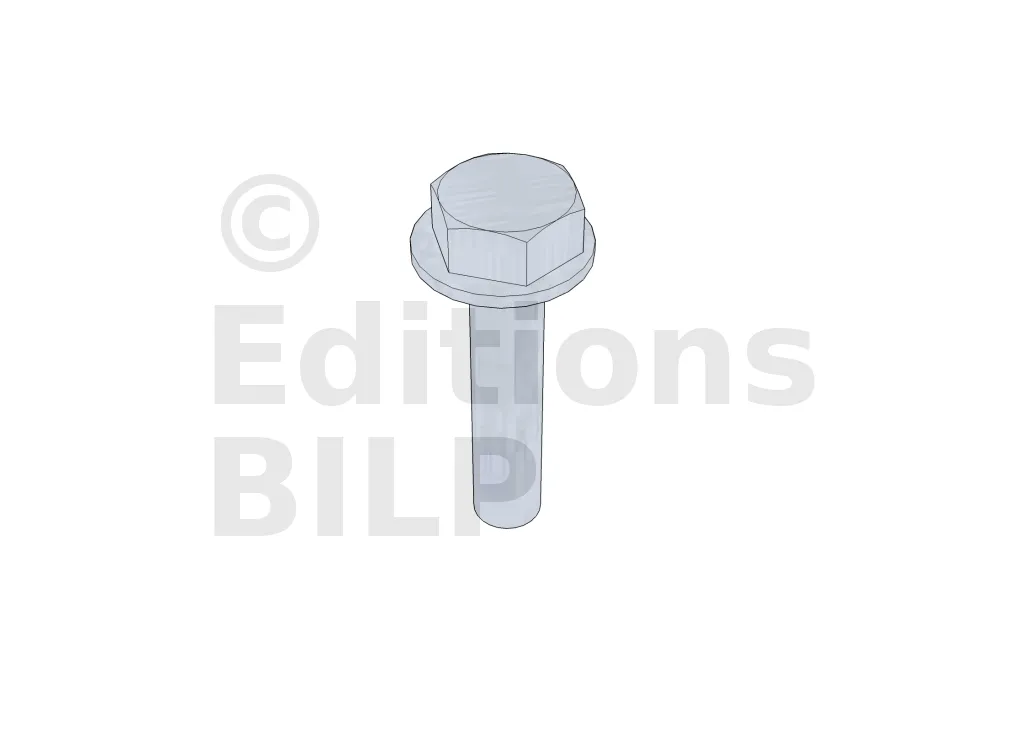

Tirefond

Paramètres du composant :

• Dimensions

Vis timber-connect

Paramètres du composant :

• Dimensions

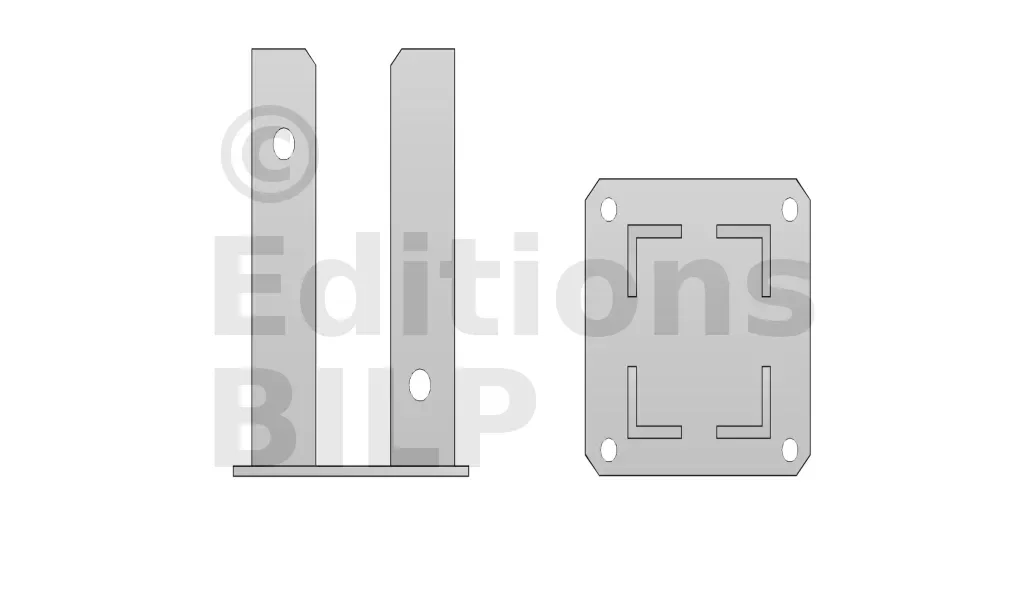

Pied de poteau à enfoncer

Paramètres du composant :

• Dimensions

Pied de poteau en H

Paramètres du composant :

• Dimensions

Cornière

Paramètres du composant :

• Dimensions de la cornière
• Mode de fixation

Embase de poteau

Paramètres du composant :

• Dimensions
• Fixations

Plot en PVC

Paramètres du composant :

• Dimensions
• Caractéristiques

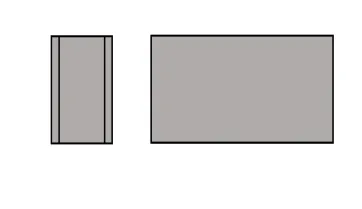

Parpaing

Paramètres du composant :

• Dimensions du parpaing
• Épaisseur des parois

<pagebreak1>

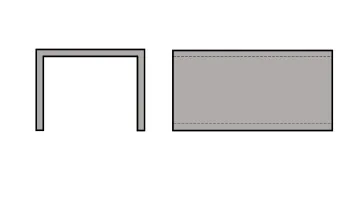

Eclisse

Paramètres du composant :

• Dimensions
• Couleur

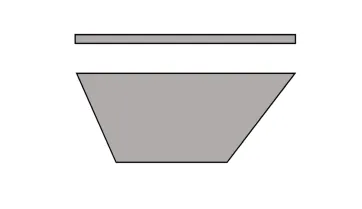

Panneau OSB

Paramètres du composant :

• Dimensions
• Matière

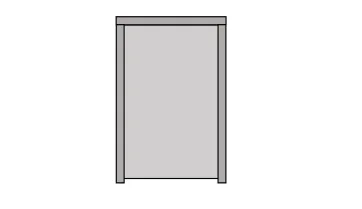

Porte isoplane

Paramètres du composant :

• Dimensions de l’ouverture
• Paramètres du bâti

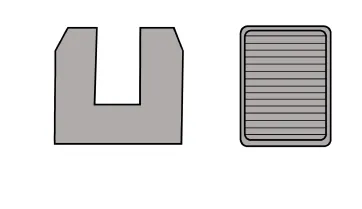

Cales solo

Paramètres du composant :

• Type de cale
• Dimensions

Vis à bois

Paramètres du composant :

• Dimensions
• Type de vis

Cornière en L

Paramètres du composant :

• Dimensions
• Angle de pliage
• Couleur

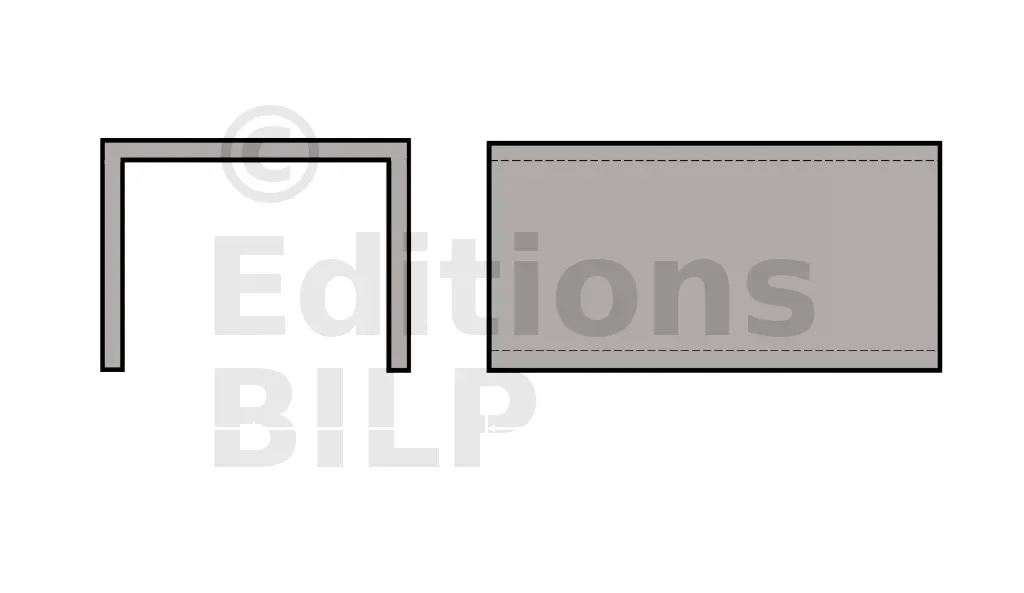

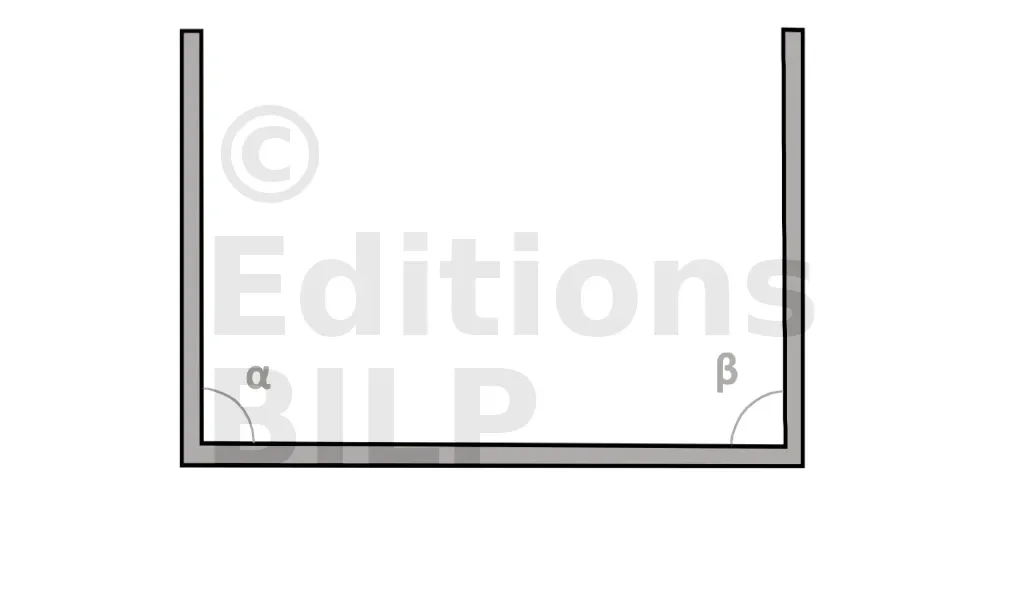

Profil en U

Paramètres du composant :

• Dimensions
• Angle sur les sommets
• Couleur

Appuis de fenêtres

Paramètres du composant :

• Dimensions
• Angle
• Couleur

<pagebreak1>

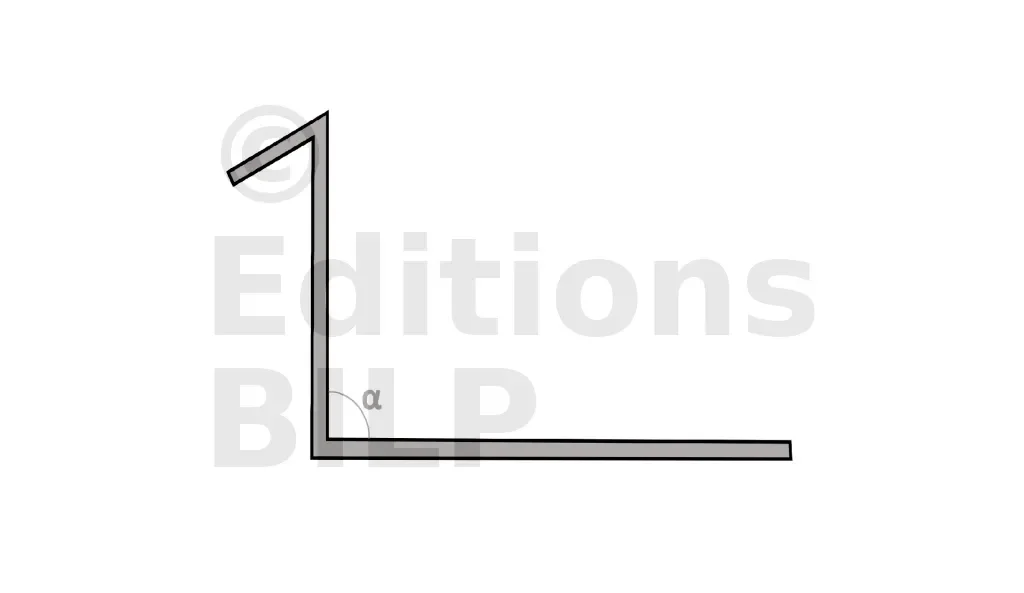

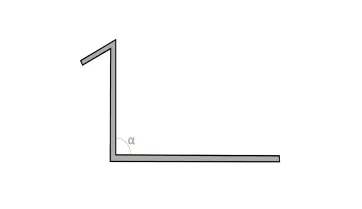

Profil Z

Paramètres du composant :

• Dimensions
• Angle
• Couleur

Implantation

Paramètres du composant :

• Disposition constructive
• Distance suivant l’axe X
• Distance suivant l’axe Y

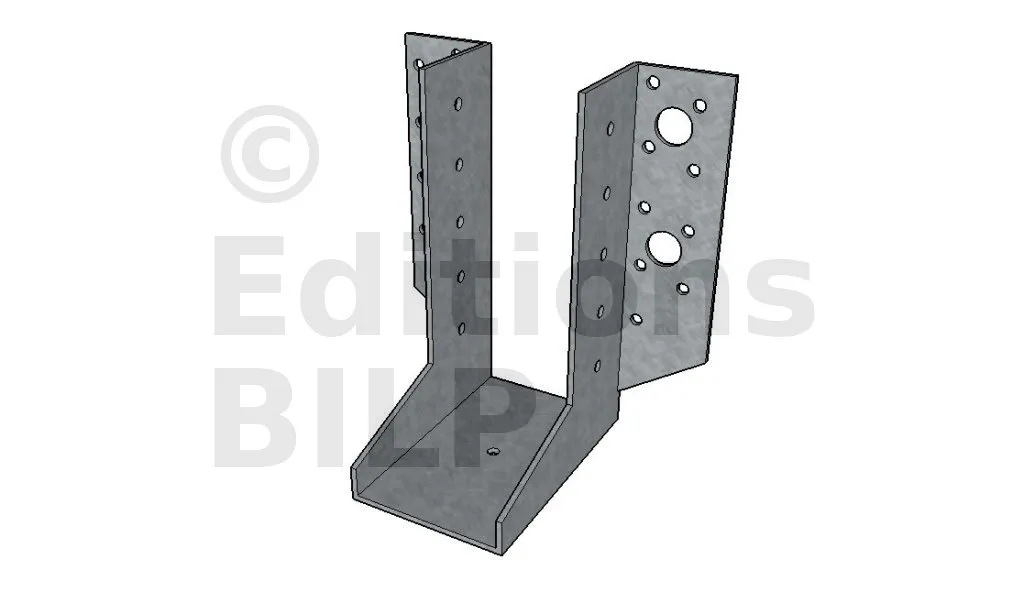

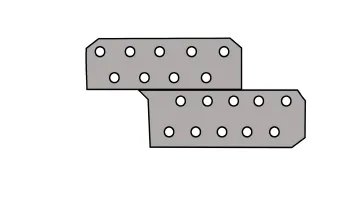

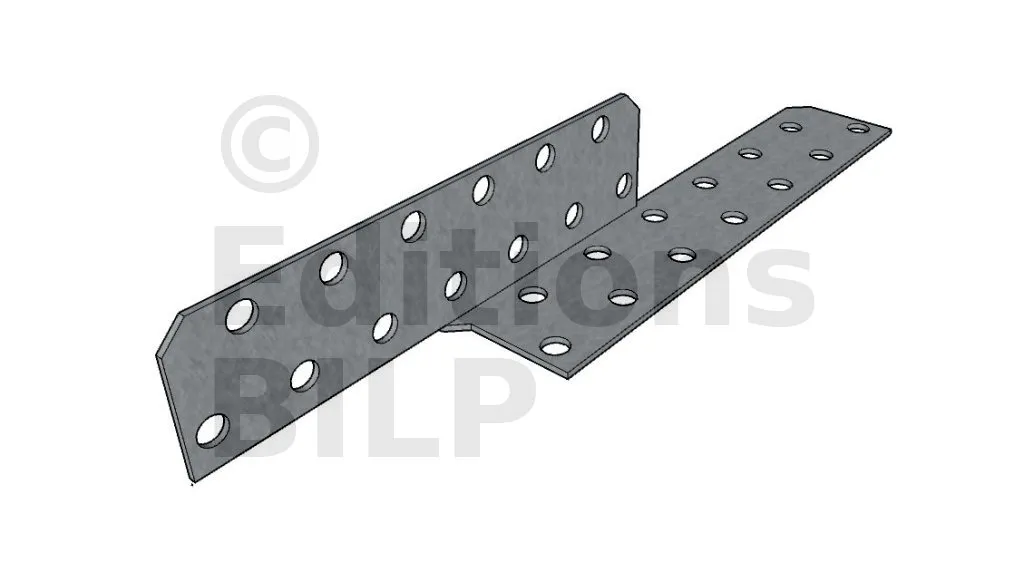

Patte de solivage

Paramètres du composant :

• Référence
• Dimensions
• Perçages

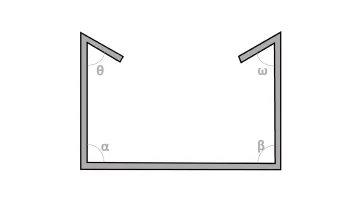

Couvertine à clipser

Paramètres du composant :

• Dimensions
• Angles de pliage
• Angles de coude
• Couleur

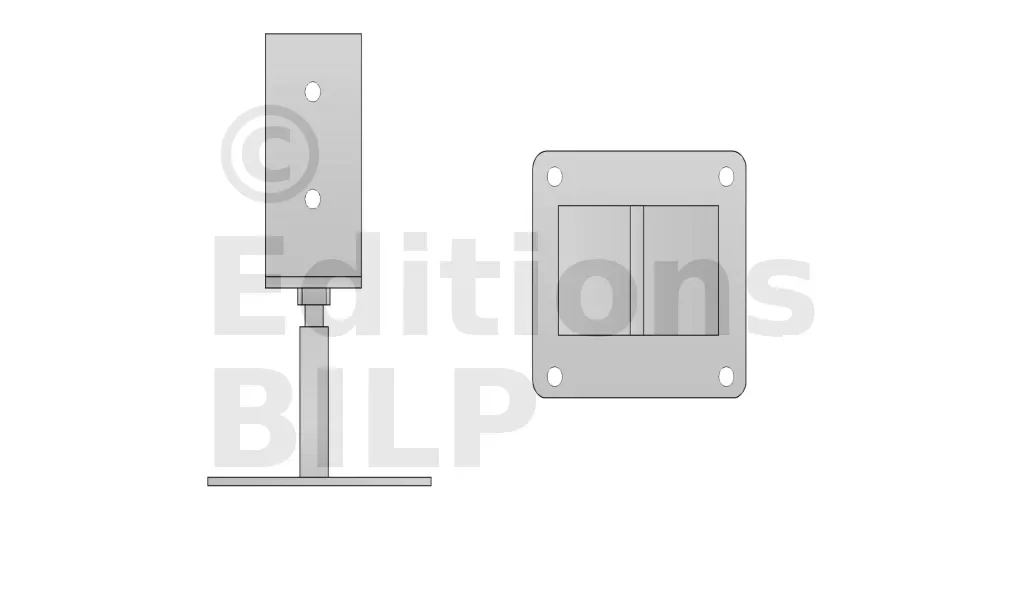

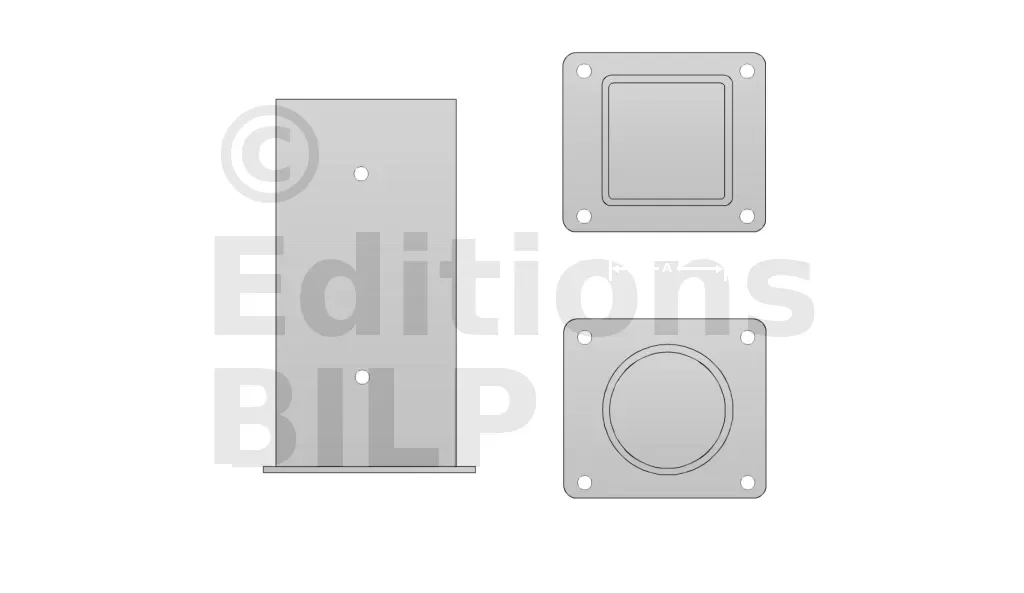

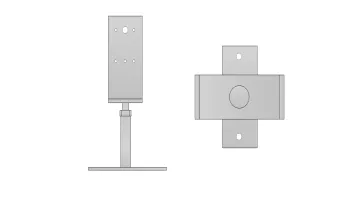

Pied de poteau en U réglable

Paramètres du composant :

• Dimensions du profil en U
• Dimensions de la platine
• Fixations

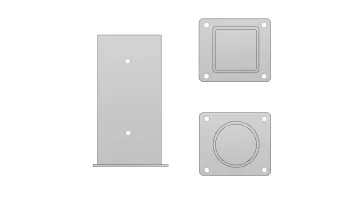

Pied de poteau emboîtable

Paramètres du composant :

• Dimensions de l’emboîtement
• Forme de l’emboîtement
• Fixations

<pagebreak1>

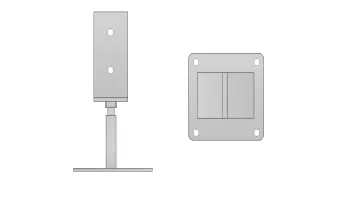

Pied de poteau en âme réglable

Paramètres du composant :

• Dimensions de l’âme
• Dimensions de la platine
• Fixations

Pièce Bois

Paramètres du composant :

• Nature
• Dimensions
• Entailles
• Angle sur les extrémités

Sabot

Paramètres du composant :

• Référence
• Dimensions
• Perçages sur le porteur
• Perçages sur le porté

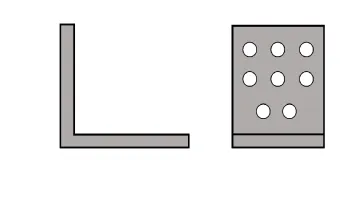

Equerre

Paramètres du composant :

• Référence
• Dimensions
• Perçage de l’aile B
• Perçage de l’aile C

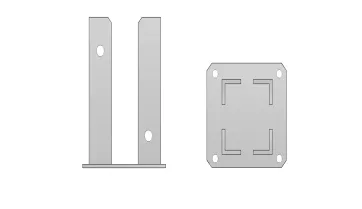

Pied de poteau à quatre angles

Paramètres du composant :

• Dimensions de l’emboîtement
• Dimensions de la platine
• Fixations

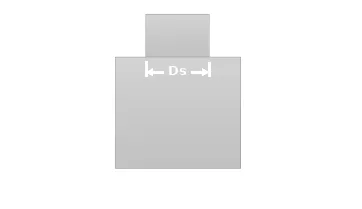

Plot en béton

Paramètres du composant :

• Dimensions du plot
• Dimensions du soubassement
• Dimensions de la cornière
• Mode de Fixation

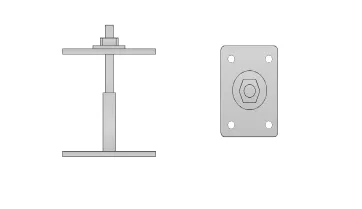

Pieds de poteau mini réglable

Paramètres du composant :

• Dimensions de la platine haute
• Dimensions de la platine basse
• Fixations

Pied de poteau à deux platines réglables

Paramètres du composant :

• Dimensions de la platine haute
• Dimensions de la platine basse
• Fixations

<pagebreak1>

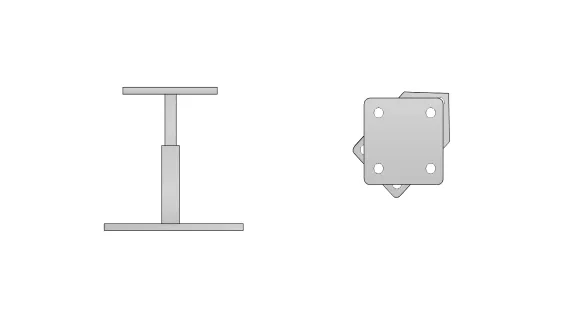

Pieds de poteau pour angle de dalle béton réglable

Paramètres du composant :

• Dimensions de la platine haute
• Dimensions de la platine basse
• Fixations

Changer la taille d’un composant

Vous pouvez ajuster les dimensions de chaque composant selon vos besoins en utilisant l’outil "MISE A ECHELLE" de SKETCHUP.

Les composants ont généralement une taille initiale en unité, en dizaine ou en centaine (1cm, 10cm, 100cm, ...).

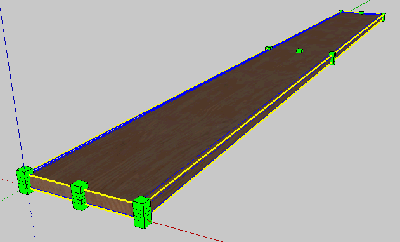

Par exemple : le composant lame-bords arrondis.skp dispose des dimensions suivantes :

• Largeur : 10 cm
• Épaisseur : 1 cm
• Longueur : 100 cm

Ainsi, si vous voulez une lame de 15 cm de largeur, de

2.50 m de longueur et de 21 mm d’épaisseur, vous devrez procéder comme suit :

• Sélectionner l’outil MISE A ECHELLE
• Cliquer sur le composant : les poignées de mise à l’échelle vont apparaître
• Pour l’épaisseur : cliquer sur la poignée se trouvant sur la face horizontale de la lame puis entrer la valeur de 21 au clavier
• Pour la largeur : cliquer sur la poignée se trouvant sur la face verticale du côté de la lame puis entrer la valeur de 15 au clavier
• Pour la longueur : cliquer sur la poignée se trouvant sur la face verticale de la section de la lame puis entrer la valeur de 2,5 au clavier.

Changer la couleur d’un composant

Peut-être que la couleur du composant ne vous convient pas ?

Alors, éditez-le en double-cliquant dessus.

• Sélectionner l’outil POT DE PEINTURE,
• Puis l’outil [Échantillon de coloriage] dans l’onglet [Sélectionner] du pot de peinture,
• Cliquer sur une des faces du composant avec la pipette pour en extraire la texture/couleur,
• Sélectionner l’onglet [Modifier] du pot de peinture,
• Là, vous pouvez changer la couleur, la luminosité, la texture et les dimensions de la texture. Toutes les faces qui correspondent à cette texture, sur tous les composants, seront modifiées.
