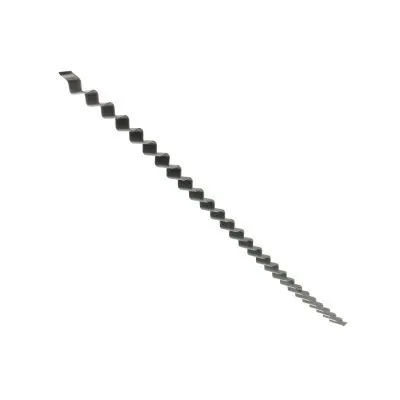

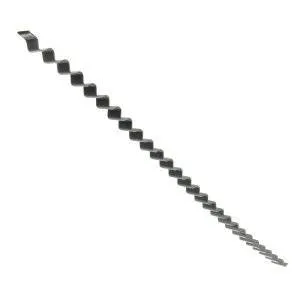

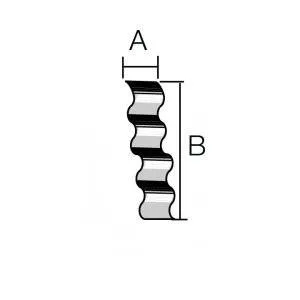

Agraphe ondulée

• L’entraxe des lambourdes va ensuite nous permettre de déterminer la section idéale des lambourdes, pour ce faire, nous utilisons l’outil de dimensionnement des lambourdes : cela nous a permis de déterminer une section des lambourdes de 100 x 38 mm minimum, pour plus de marge, nous allons utiliser une section de 100 x 75 mm.

• Les entretoises sont en général de même hauteur que les lambourdes afin d’assurer une bonne rigidité de l’ensemble. Leur largeur peut être légèrement réduite, mais, en pratique, on utilise souvent la même section pour simplifier la mise en œuvre, ici une section de 100 x 75 mm. Elles sont disposées en quinconce (pièces décalées d’un élément sur deux) entre les lambourdes, à mi-portée, de façon à éviter les alignements continus et à assurer le contreventement de la structure.

Après le contrôle du dormant, il faut vérifier que chaque vantail coulisse correctement sur toute sa course. Le mouvement doit être régulier, sans point dur ni bruit anormal. Avant de conclure à un défaut de réglage, il est important de nettoyer soigneusement le rail, car la présence de poussières, de gravillons ou de résidus de chantier suffit souvent à gêner le passage des galets.
Le réglage des galets permet ensuite d’ajuster la hauteur du vantail. La vis de réglage, accessible en façade ou sous le profil, se manœuvre avec une clé ou un tournevis et permet de monter ou descendre légèrement le vantail. L’intervention doit rester progressive et équilibrée sur les deux côtés, afin d’éviter que le vantail ne penche et ne vienne frotter en partie haute ou sur les montants. Un bon réglage garantit l’alignement du vantail avec le cadre, un appui correct sur les joints et un coulissement fluide.
Si, malgré le nettoyage et les réglages, des points durs persistent, cela peut révéler un galet encrassé ou un léger défaut de parallélisme du dormant qui devra être corrigé. À l’issue des ajustements, le vantail doit se déplacer sans effort, sans jeu excessif et sans à-coups, condition nécessaire pour assurer un bon fonctionnement et préparer les étapes de verrouillage et de finition.
