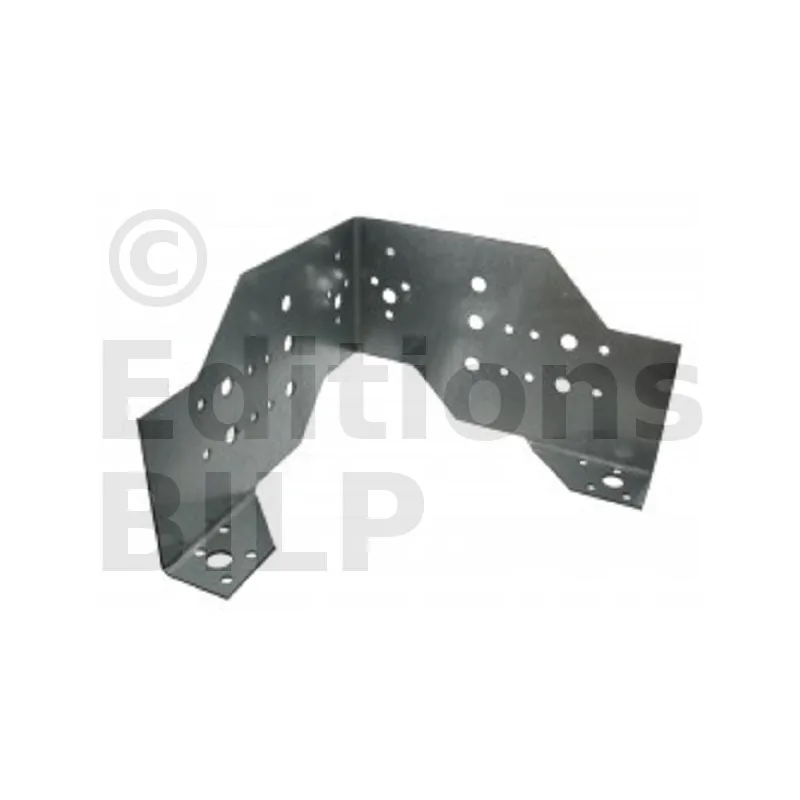

Connecteur pour panneaux bois - Réf. FCC_25

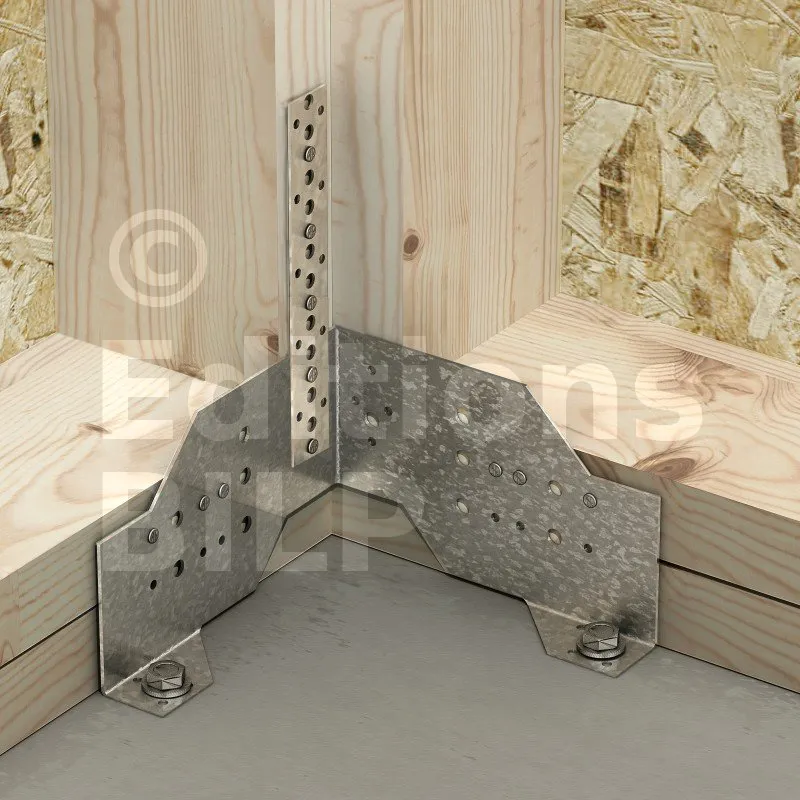

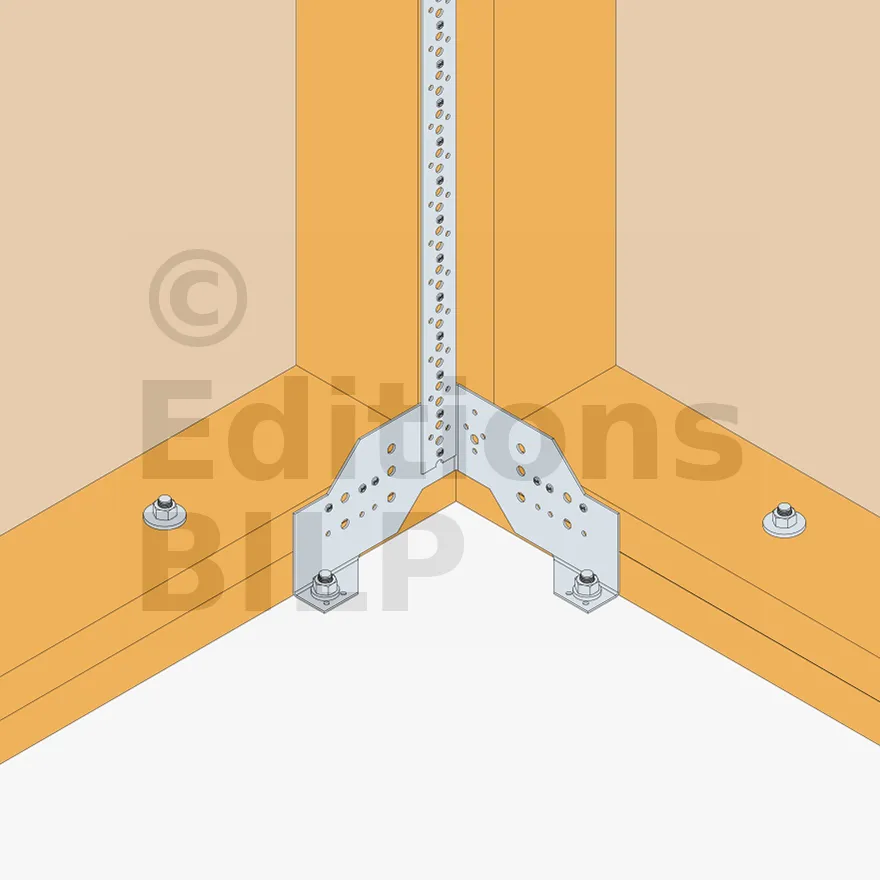

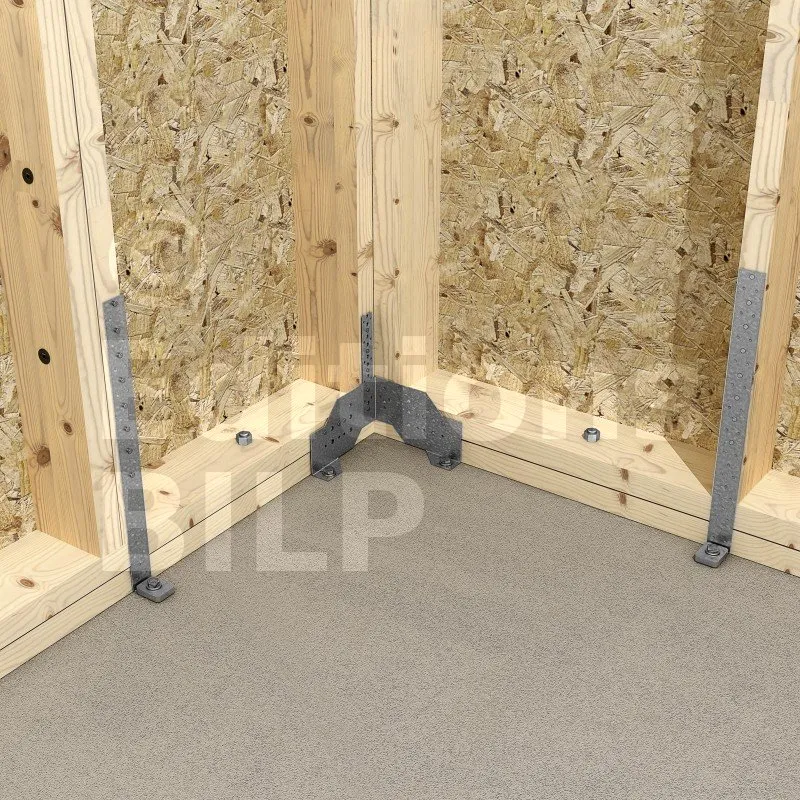

Le connecteur pour panneau bois FCC assure la liaison de murs d‘ossature sur dalle béton. Les trous de pointes et de boulons permettent d‘adapter la fixation en fonction des configurations. Cette référence peut éventuellement être associée à un feuillard perforé type FP30 à fixer sur les montants.

bientôt DISPO
Expédition estimée dans 10 jours.
11€34
  HT  / pièce
soit 283.58€ pour 25 pièces
(340.30 € TTC)

  • Référence
    FCC_25
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (B)
    190mm
  • Perçages Aile B
    6Ø3.8
  • Perçages Aile A
    6Ø3.8
  • Hauteur (C)
    118mm
  • Profondeur (A)
    190mm
  • Perçages
    Dalle béton : Ø12 ; Panneaux bois : Ø5 - Ø9

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346.
  • Epaisseur : 2 mm.

Avantages

  • Produit idéal pour la Maison Ossature Bois,
  • Bonne visibilité des lisses et bas de montants,
  • Complémentaire du feuillard FP30.

Applications

Support

  • Porteur : bois, béton,
  • Porté : bois.

Domaines d’utilisation

  • Montants ossature bois.

Données techniques

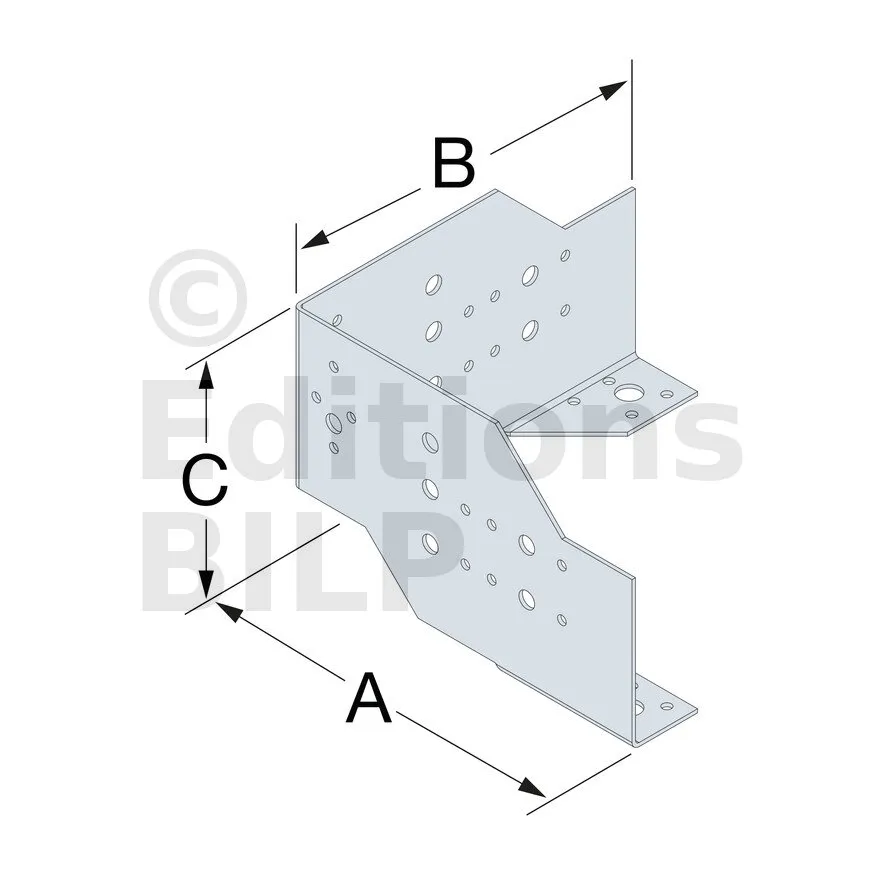

Dimensions

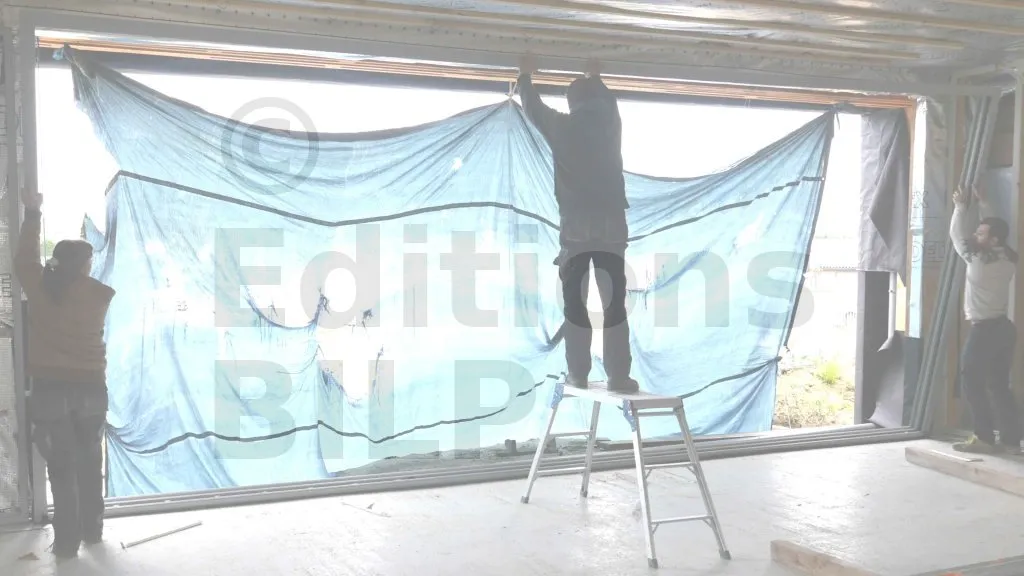

Présentation du cadre de la baie dans l’ouverture

Positionnez le cadre au centre de l’ouverture, en vous assurant qu’il est parfaitement aligné à l’horizontale et à la verticale.

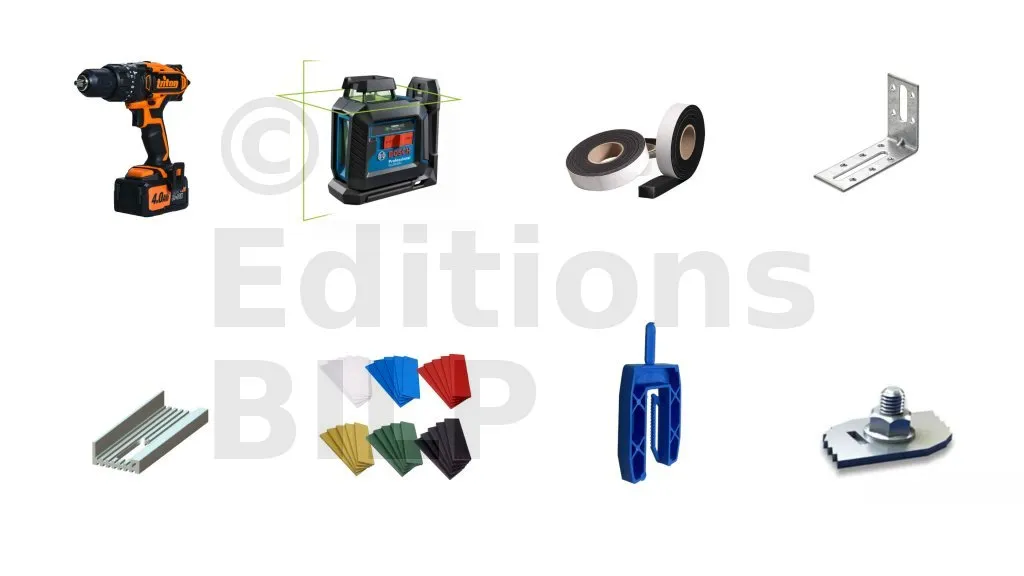

Les outillages et matériaux

Vous devez vous équiper correctement en premier lieu. Assurez-vous ensuite de disposer des équipements de protection individuelle et des dispositifs nécessaires pour les travaux en hauteur. Et rassemblez les outils et matériaux spécifiques à cette mise en œuvre, tels que les mentionnés ci-dessus.

texte=Visseuse|points=214,912,15,912|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Laser|points=1210,912,987,912|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Compri-bande|points=1910,912,1900,912|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Equerre|points=3050,890,2967,890|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Cale thermique|points=15,1899,10,1899|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Cales plates|points=1110,1899,1100,1899|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Cale fourchette|points=1955,1899,1950,1899|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Clameau|points=3015,1899,2970,1899|couleur=#7e7e7e|couleur_fleche=#ffffff


RéférencesDimensions [mm]Perçages
A B C Ep. Dalle béton Panneaux bois
FCC 190 190 118 2 Ø12 Ø5 - Ø9
