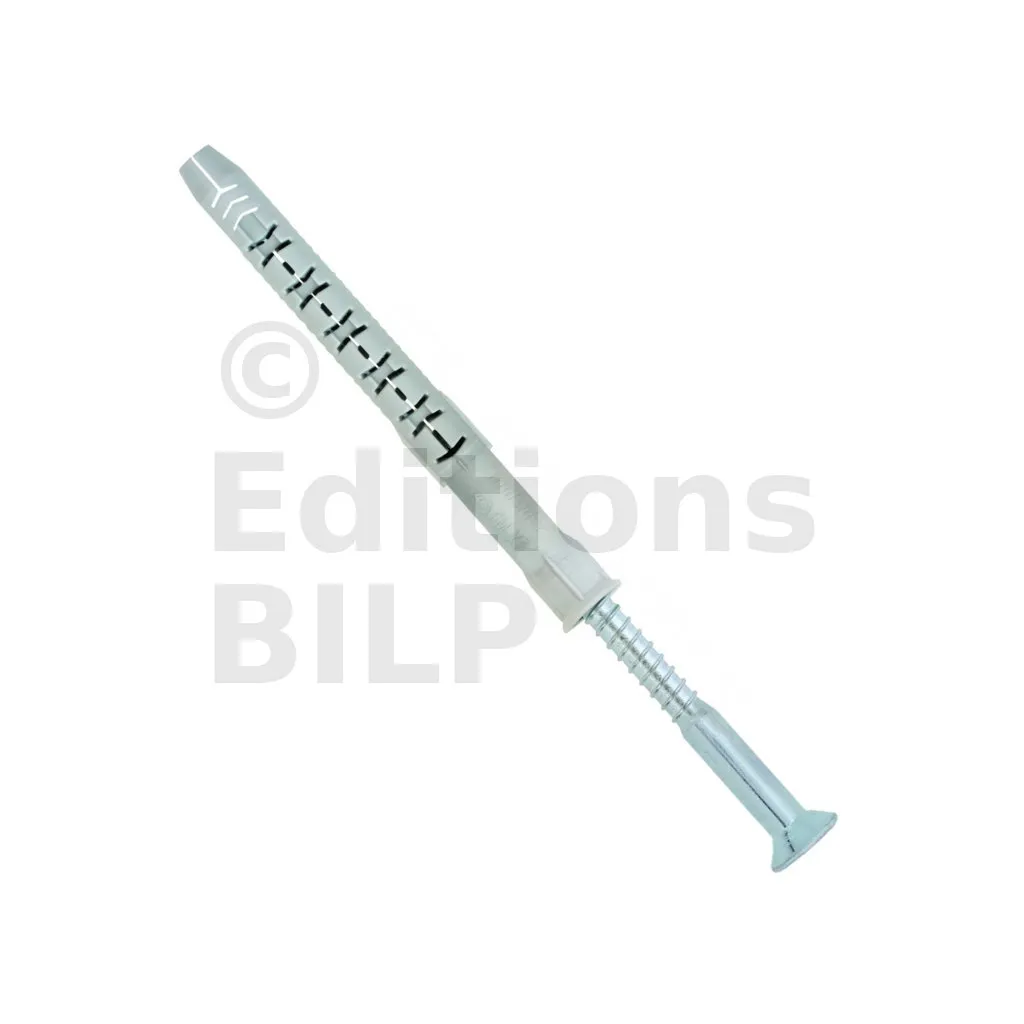

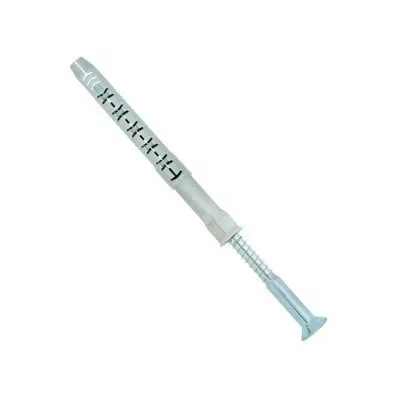

Cheville nylon longue tête torx - Réf. FPN08150_50

Cheville nylon longue

Caractéristiques

Agréments techniques : ETA-12/0358 ;
Déclarations de performance : FR-DoP-e12/0358

Avantages :

• Pose au travers : bois et chevilles prémontées.
• 8 ailettes qui empêchent toute rotation dans le trou de perçage.
• Cheville en polyamide PA6 qui garantit une très bonne résistance au temps.

Applications

Support
Béton, béton cellulaire, pierre naturelle, maçonneries pleines et creuses.

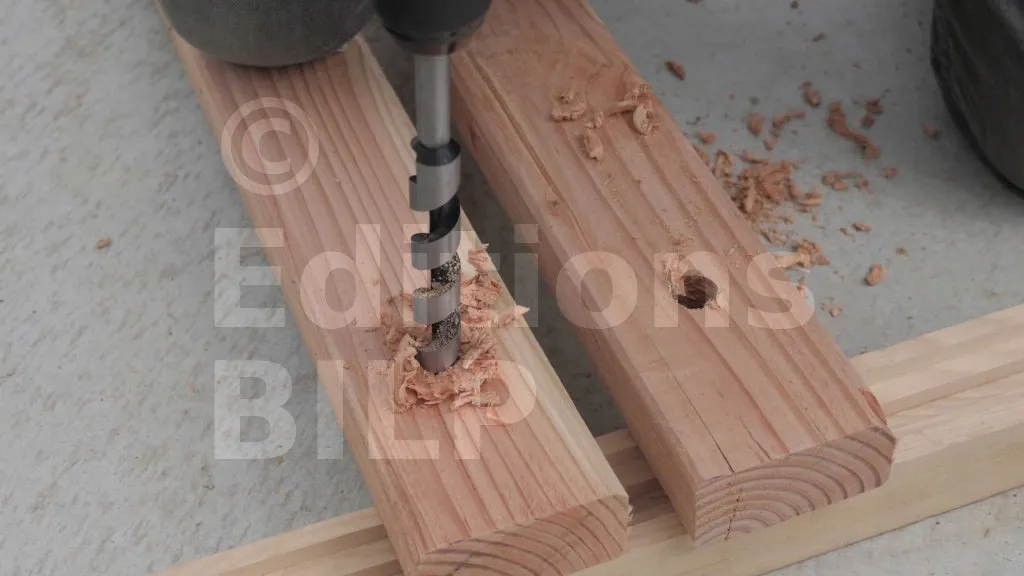

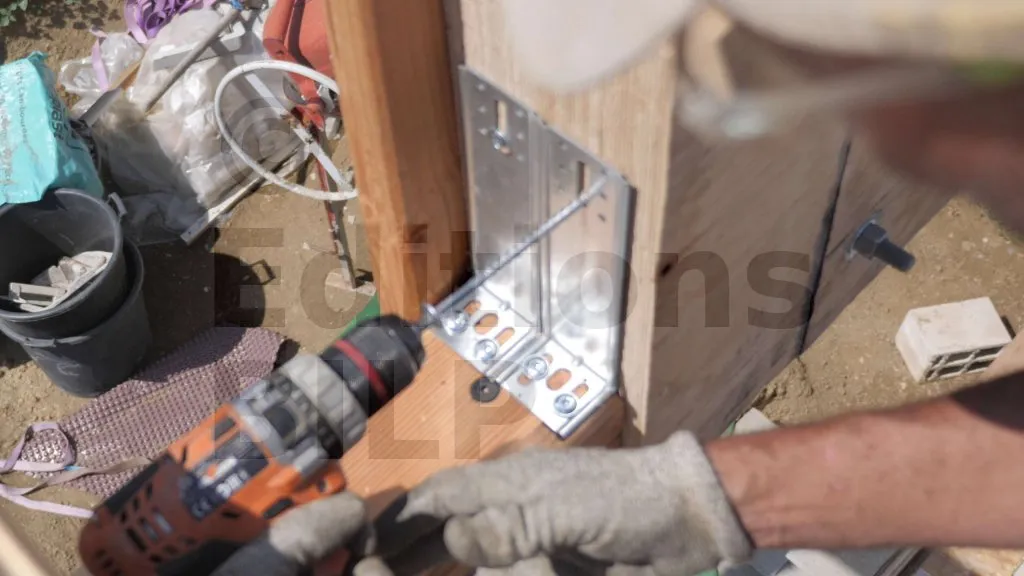

Réalisation des trous pour la tige filetée

Les trous sont réalisés avec une perceuse munie de mèche hélicoïdale de même dimensions que la tige.

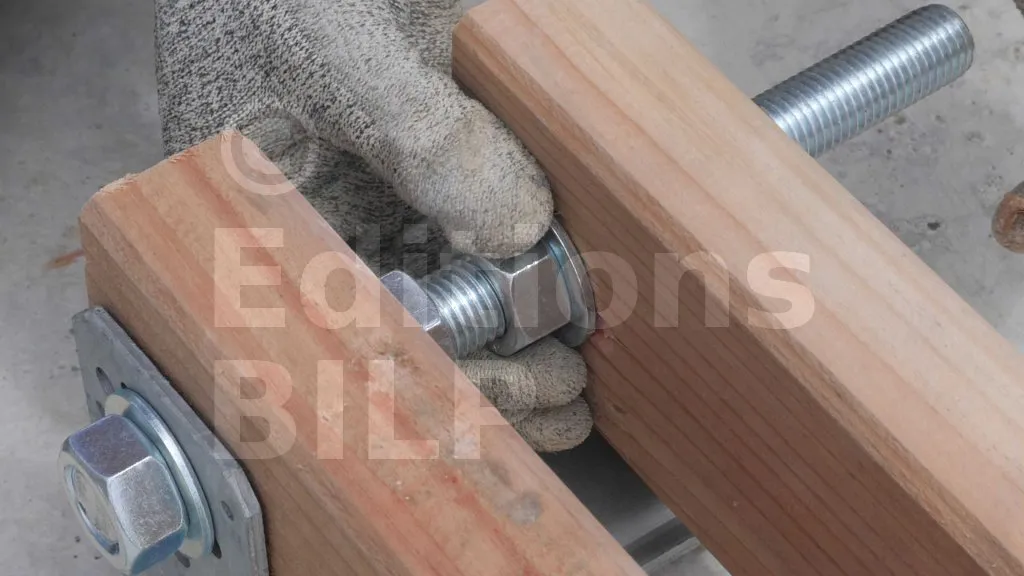

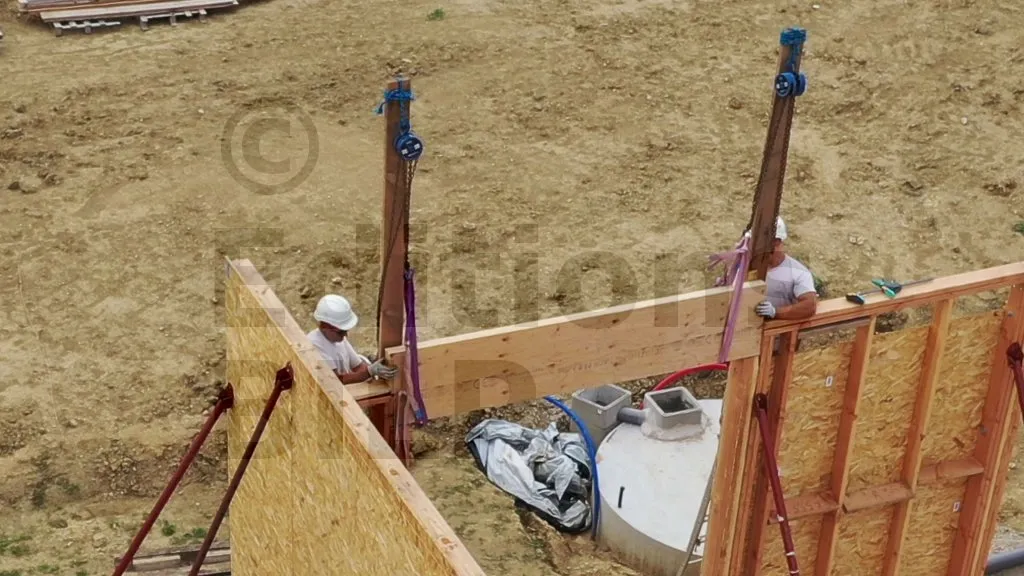

L’écartement entre les deux chevrons

Pour obtenir l’écartement entre les deux chevrons, il faut visser l’écrou face au premier chevron jusqu’à ce que la face extérieure de cette dernière se plaque sur le pied en U.
Une fois l’écartement obtenu, l’écrou et la rondelle sur la face extérieure du premier chevron seront mis en place, il ne faut pas serrer trop fort pour que la plaque puisse pivoter.

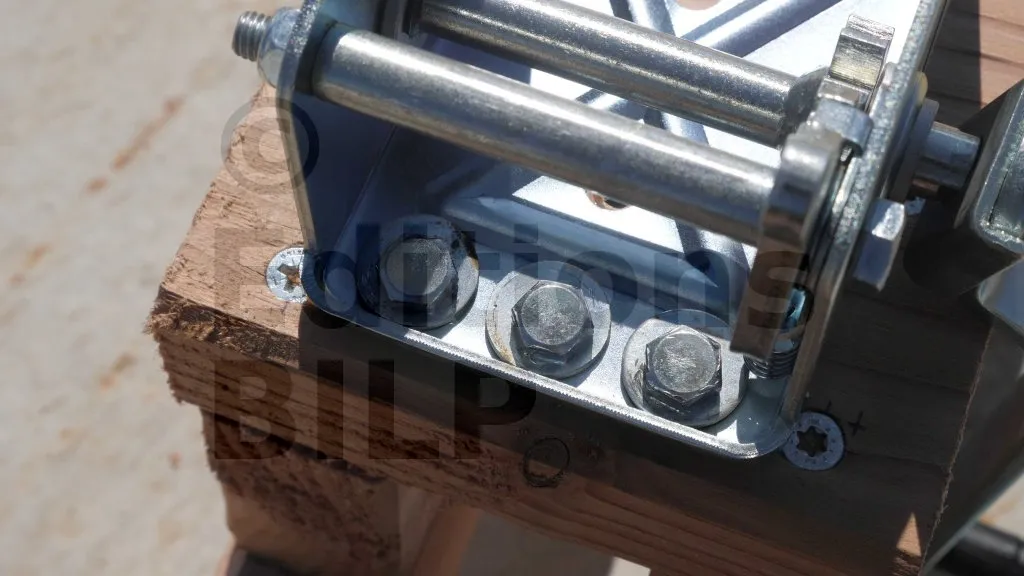

Fixation de la tige sur la deuxième chevron

Une fois, les écrous et les rondelles de butés mis en place, il faut les visser jusqu’à ce que la tige filetée traverse le trou du deuxième chevron et le deuxième trou de la plaque en U. Ensuite, l’écrou et la rondelle sur la face extérieure de la plaque sera placé. Il ne faut pas serrer trop fort pour que la plaque puisse pivoter.

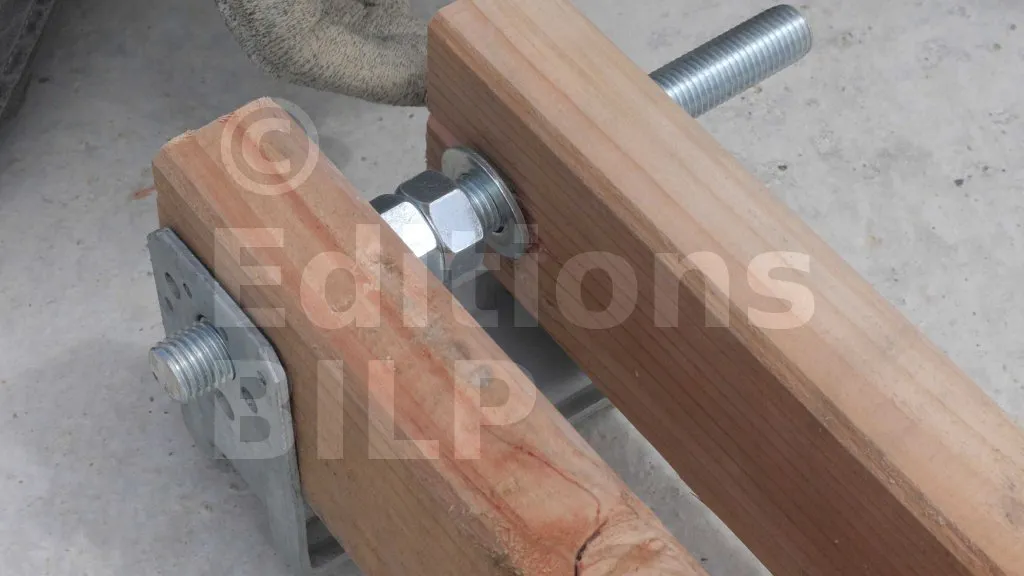

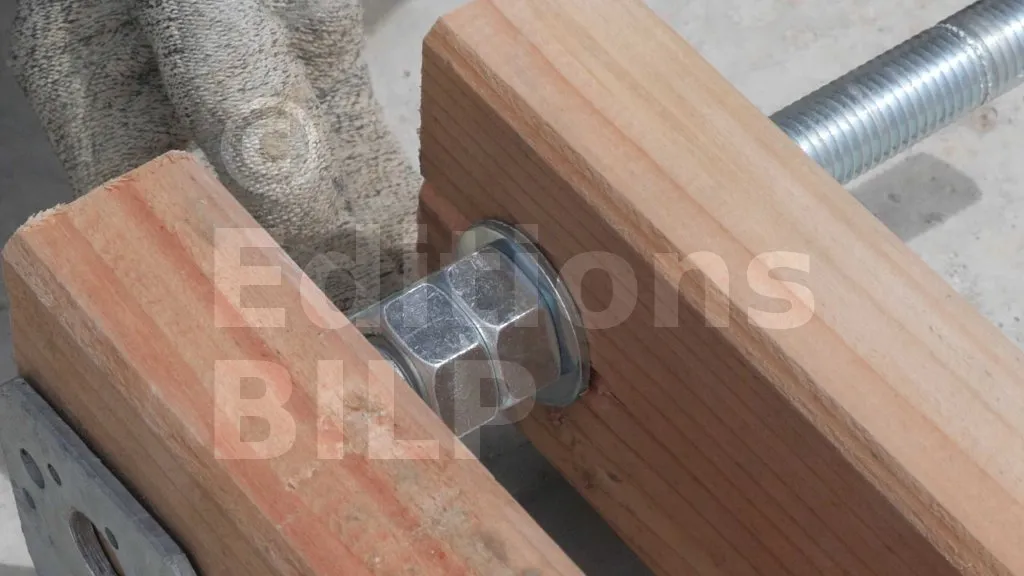

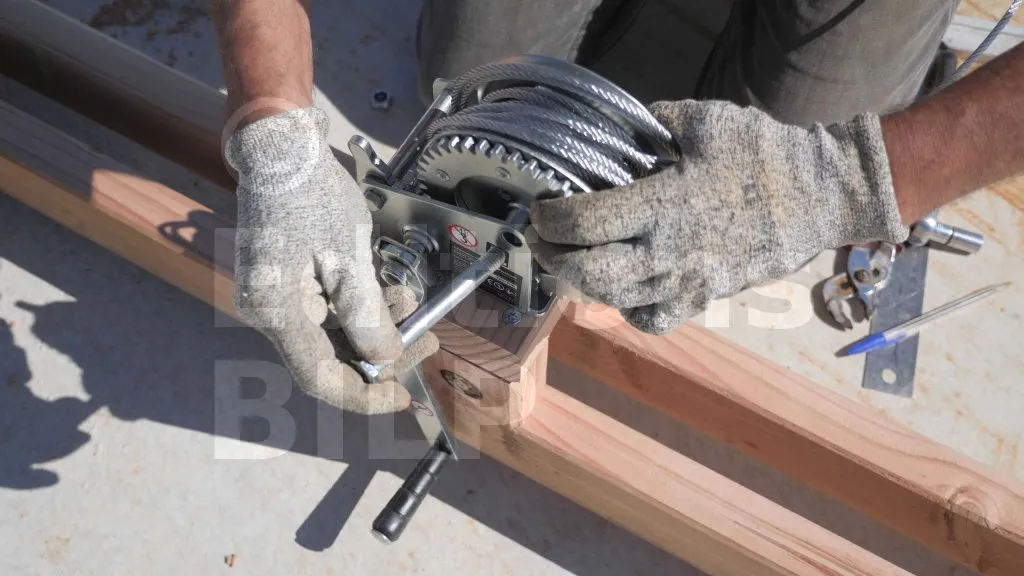

Mise en place des deux écrous et des deux rondelles qui joueront le rôle de buté intérieur.

Un fois que la tige ait traversée le premier trou du pied en U et celui de le premier chevron, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux chevrons. Les rondelles seront plaquées sur les faces intérieures des chevrons.

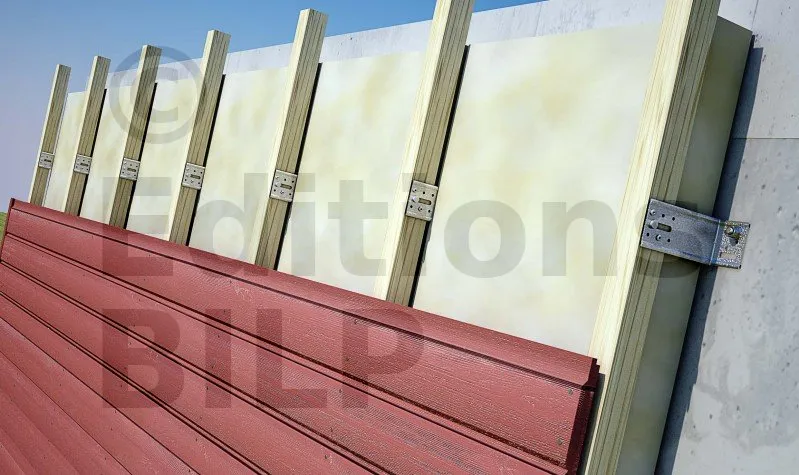

• Fixation de chevrons ou tasseaux.
• Fixation d’équerres simples et de menuiseries.
• Fixation de rails et colliers pour câbles et tuyaux.

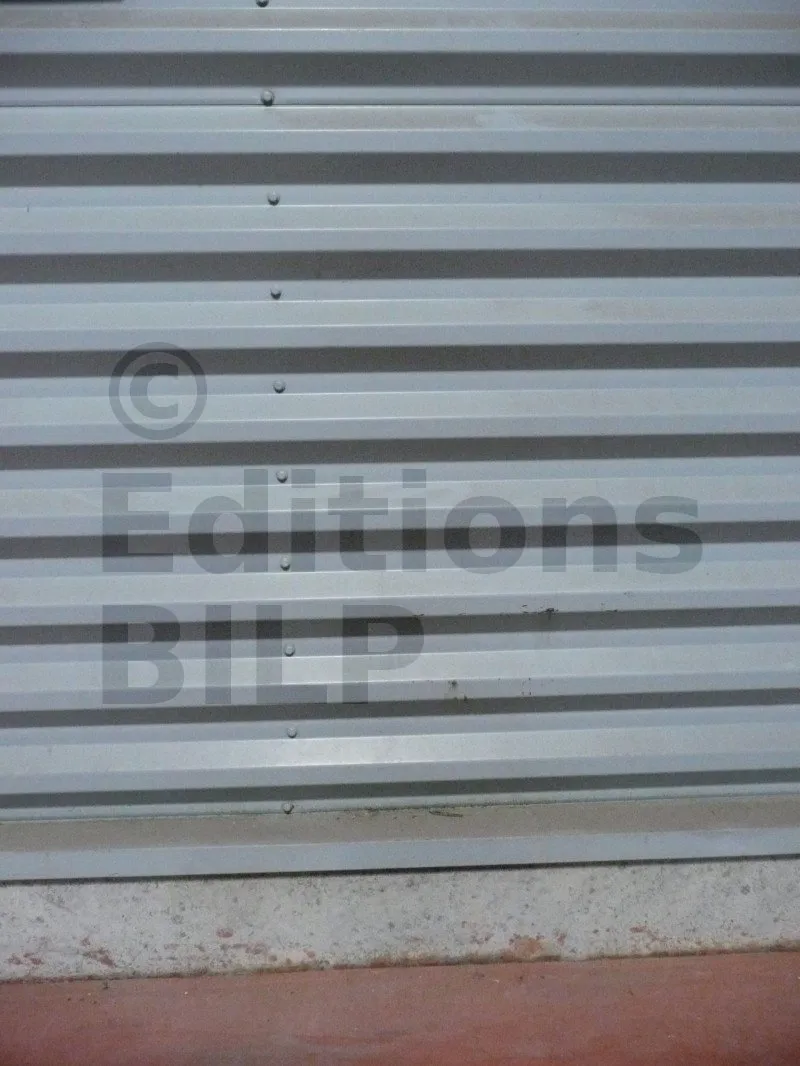

• Fixation de revêtements minces en façades extérieur et intérieur.

Données techniques

Charges de service en traction [kN] (1-2)

Charges de service en cisaillement [kN] (1-3)

1) Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu’un coefficient partiel d’actions γ f =1,4 sont appliqués.

2) Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.

3) Charges de service en cisaillement : Les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.

4) Béton non fissuré : Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σ L + σ R ≤ 0. En l’absence de vérification détaillée, on prendra σ R = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

5) Parpaing creux : Dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2éme alvéole.
