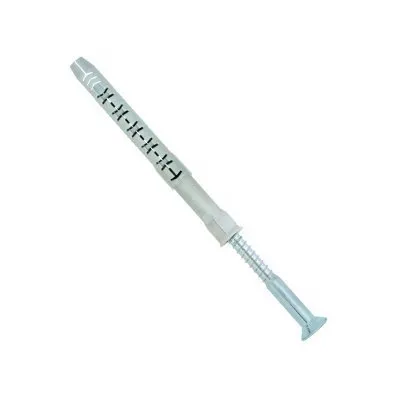

Cheville nylon longue tête torx - Réf. FPN08100_50

EN STOCK
Expédition immédiate disponible pour 1 unité(s).
47€42
  HT  / Boite de 50 pièces
(56.90 € TTC)
    • 8mm
    • 100mm
    • Autres choix

    • picto
    • picto
    • picto
    • picto
    • picto
    • picto
    • picto
    • Référence
      FPN08100_50
    • Conditionnement
      50 pièces
    • Fabrication
      Française
    • Epaisseur maximale des pièces à fixer (tfix)
      30mm
    • Diamètre perçage x profondeur minimale perçage (d0 x h1)
      8x80mm
    • Diamètre vis
      6mm
    • Marque
      SIMPSON Strong-Tie
    • Code EAN
      5701953543105

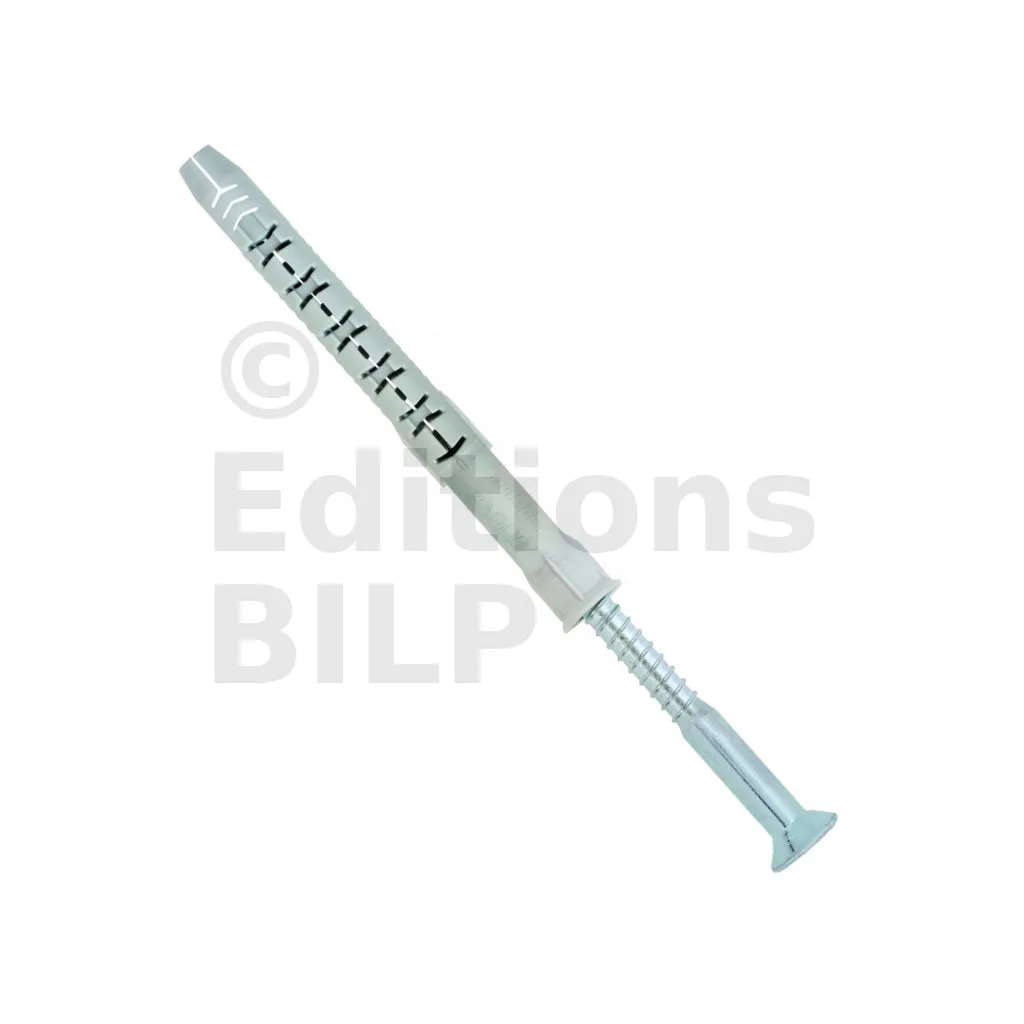

    Cheville nylon longue

    Les chevilles nylon longues sont des systèmes de fixation universels sur tous les matériaux pour charges légères.

    Caractéristiques

    Agréments techniques : ETA-12/0358 ;
    Déclarations de performance : FR-DoP-e12/0358

    Avantages :

    • Pose au travers : bois et chevilles prémontées.
    • 8 ailettes qui empêchent toute rotation dans le trou de perçage.
    • Cheville en polyamide PA6 qui garantit une très bonne résistance au temps.

    Applications

    Support
    Béton, béton cellulaire, pierre naturelle, maçonneries pleines et creuses.

    Réalisation des trous pour la tige filetée

    La tige est placée à une distance qui permet au pied en U de pivoter. Les trous sont réalisés avec une perceuse munie d’une mèche hélicoïdale de même diamètre que la tige.
    Réglage de l’écartement entre les deux bras

    Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter.
    Fixation de la tige sur le deuxième chevron

    Une fois les écrous et les rondelles de butée mis en place, il faut les visser jusqu’à ce que la tige filetée traverse le trou du deuxième chevron et le deuxième trou de la plaque en U. Ensuite, l’écrou et la rondelle sont placés sur la face extérieure de la plaque. Il est important de ne pas trop serrer pour que la plaque puisse pivoter librement.
    Mise en place de la tige

    La tige doit traverser les trous des bras de levage et les 2 trous du pied en U. Pour cela, il faut présenter les deux trous du pied sur les trous des bras avant d’insérer la tige.
    Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras (la butée intérieure). Les écrous sont placés entre les deux rondelles.



    Domaines d’utilisation :

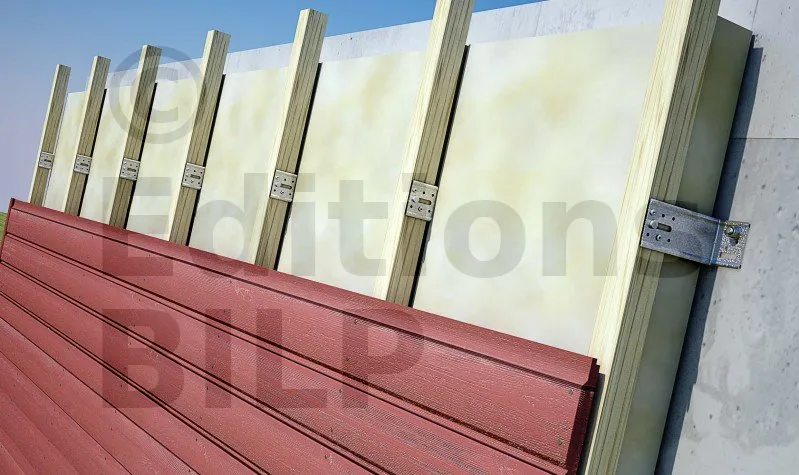

    • Fixation de chevrons ou tasseaux.
    • Fixation d’équerres simples et de menuiseries.
    • Fixation de rails et colliers pour câbles et tuyaux.
    • Fixation de revêtements minces en façades extérieur et intérieur.

    Données techniques

    Charges de service en traction [kN] (1-2)

    ø cheville ø8ø10
    Rds,N Béton non fissuré C20/25(4) 1,0 1,4
    ^ Parpaing 0,2 0,2
    brique creuse(5) 0,2 0,2
    Brique pleine (BP400) 1,0 1,0

    Charges de service en cisaillement [kN] (1-3)

    ø cheville ø8ø10
    Rds,V Béton non fissuré C20/25(4) 1,0 1,4
    ^ Parpaing 0.2 0.2
    brique creuse(5) 0.2 0.2
    Brique pleine (BP400) 1,0 1,0

    1) Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu’un coefficient partiel d’actions γ f =1,4 sont appliqués.

    2) Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.

    3) Charges de service en cisaillement : Les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.

    4) Béton non fissuré : Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σ L + σ R ≤ 0. En l’absence de vérification détaillée, on prendra σ R = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

    5) Parpaing creux : Dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2éme alvéole.

    SIMPSON Strong-Tie

    Une fiabilité et un service sans équivalent

    Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
