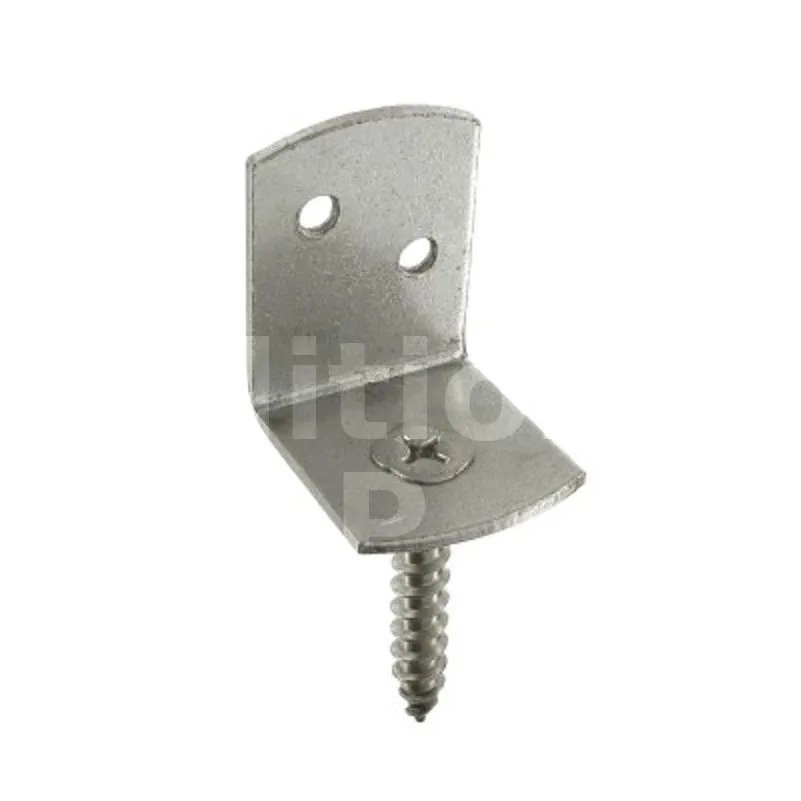

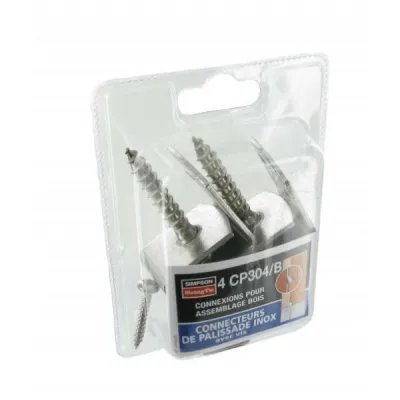

Connecteur de palissade - Inox A2 - Réf. CP304-R
Le CP304 permet l‘assemblage des panneaux de palissade. Les modèles CP304, en acier inoxydable, sont adaptés pour les atmosphères corrosives telles que les milieux marins ou pollués.
- RéférenceCP304-R

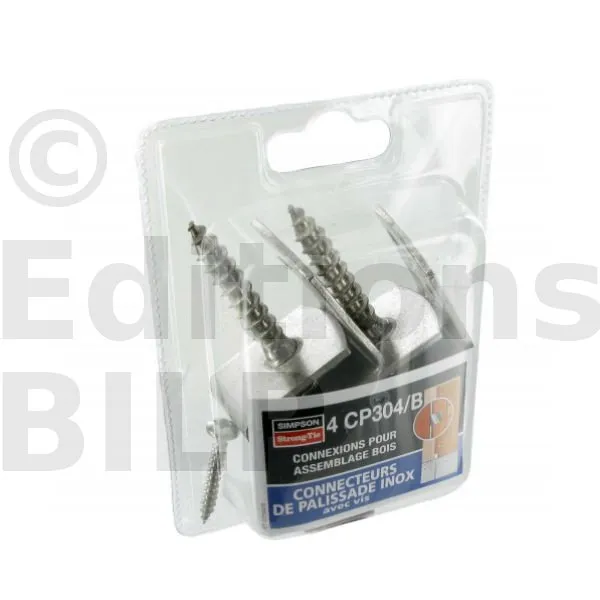

- Conditionnement4 pièces
- FabricationFrançaise
- MatériauAcier inoxydable A2 (304L) suivant NF EN 10088.
- MarqueSIMPSON Strong-Tie
- Epaisseur2mm
- Largeur30mm
- Hauteur38mm
- Profondeur35mm
- Profondeur d’ancrage40mm
Caractéristiques
Matière
- Acier inoxydable A2 (304L) suivant NF EN 10088.
Avantages
- Se fixe directement dans le bois,
- Son profil en L permet d‘uniformiser les efforts fléchissants engendrés par le vent dans la structure.
Applications
Support
- Porteur : bois,
- Porté : bois massif, bois composite, lamellé-collé, …
Domaines d’utilisation
- Palissades,
- Clôtures de jardin,
- Enclos, …
Données techniques

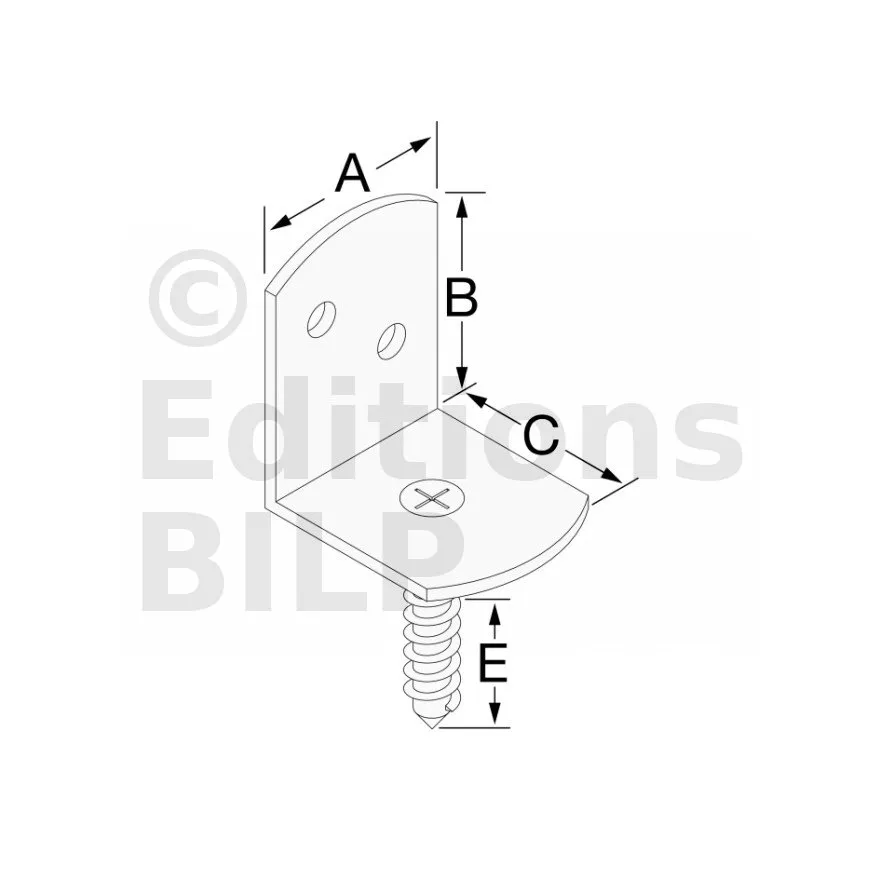

Dimensions
Les fixations des éléments de la structure porteuse
- Les lambourdes périphériques sont fixées au mur de soutènement grâce à des vis HECO MULTI-MONTI TimberConnect. Ces ancrages offrent une fixation directe et très résistante dans le béton, sans cheville, tout en garantissant une excellente tenue mécanique, une mise en œuvre rapide et une fiabilité durable en extérieur.
- Les lambourdes centrales sont fixées au mur de soutènement additionnel au moyen de sabots métalliques ancrés dans le mur par des vis béton certifiées (ETA). La liaison bois-sabot se fait par des vis structurelles ou pointes annelées adaptées à l’épaisseur de la lambourde. Quant à l’entraxe, il faut qu’il soit régulier, en pratique 50 à 80 cm selon les charges. Ce dispositif assure une reprise fiable des charges, une stabilité latérale optimale et une liaison bois-mur conforme aux règles de l’art, tout en garantissant la durabilité de l’ensemble en environnement extérieur.
- Les entretoises sont fixées aux lambourdes par des vis à bois structurelle tête ronde plate bombée - SQ CERAMIC. Cela va permettre une excellente résistance au cisaillement, une grande surface d’appui pour un serrage optimal et une durabilité renforcée en extérieur. Ce type de fixation garantit la rigidité transversale de la structure et la stabilité des lambourdes dans le temps.

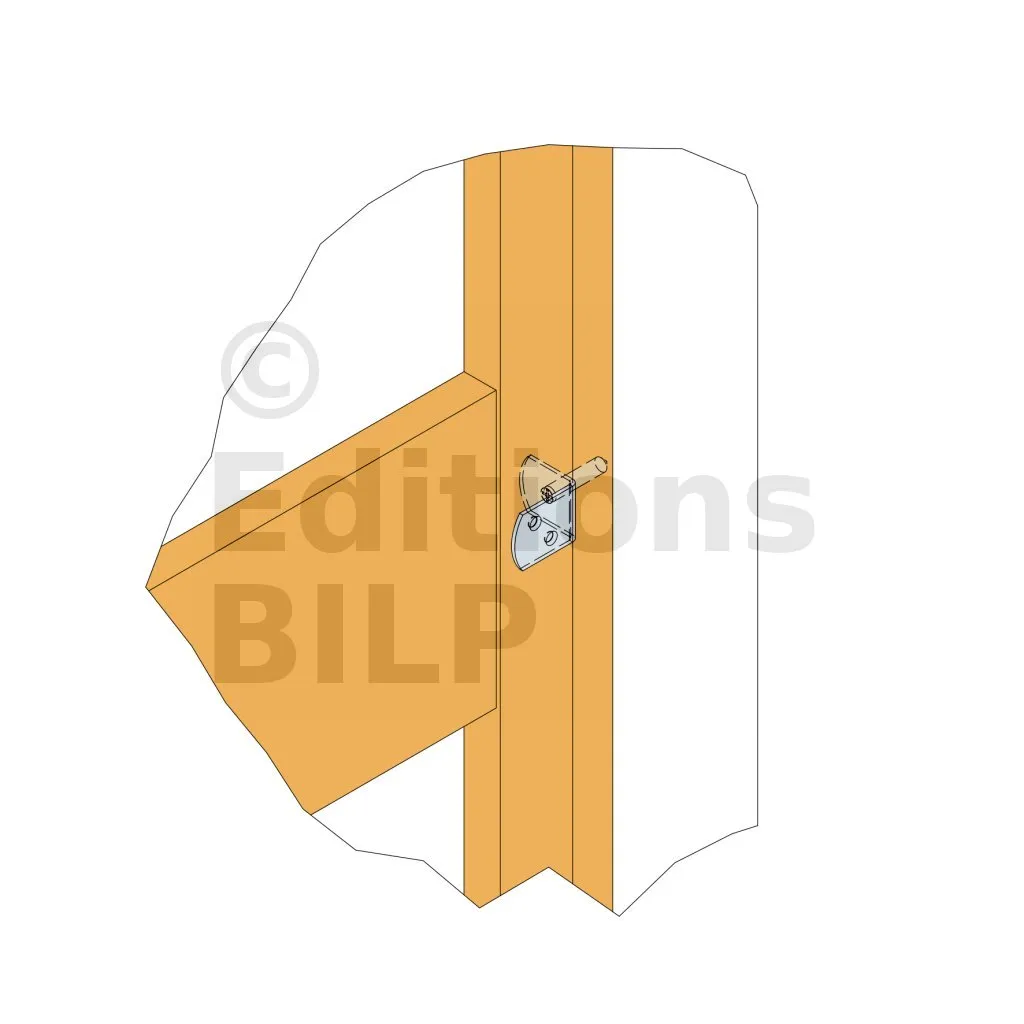

La fixation entre deux cadres de baie
Placez les équerres en vis-à-vis lorsque deux cadres sont placés côte à côte.
| Références | Dimensions [mm] | Fixations | Perçages [mm] | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Ep. | Poteau | Palissade | ||
| CP304-R | 30 | 38 | 35 | 40 | 2 | Ø8 x 40 | 2 Ø4 x 30 | 2 Ø5 |
