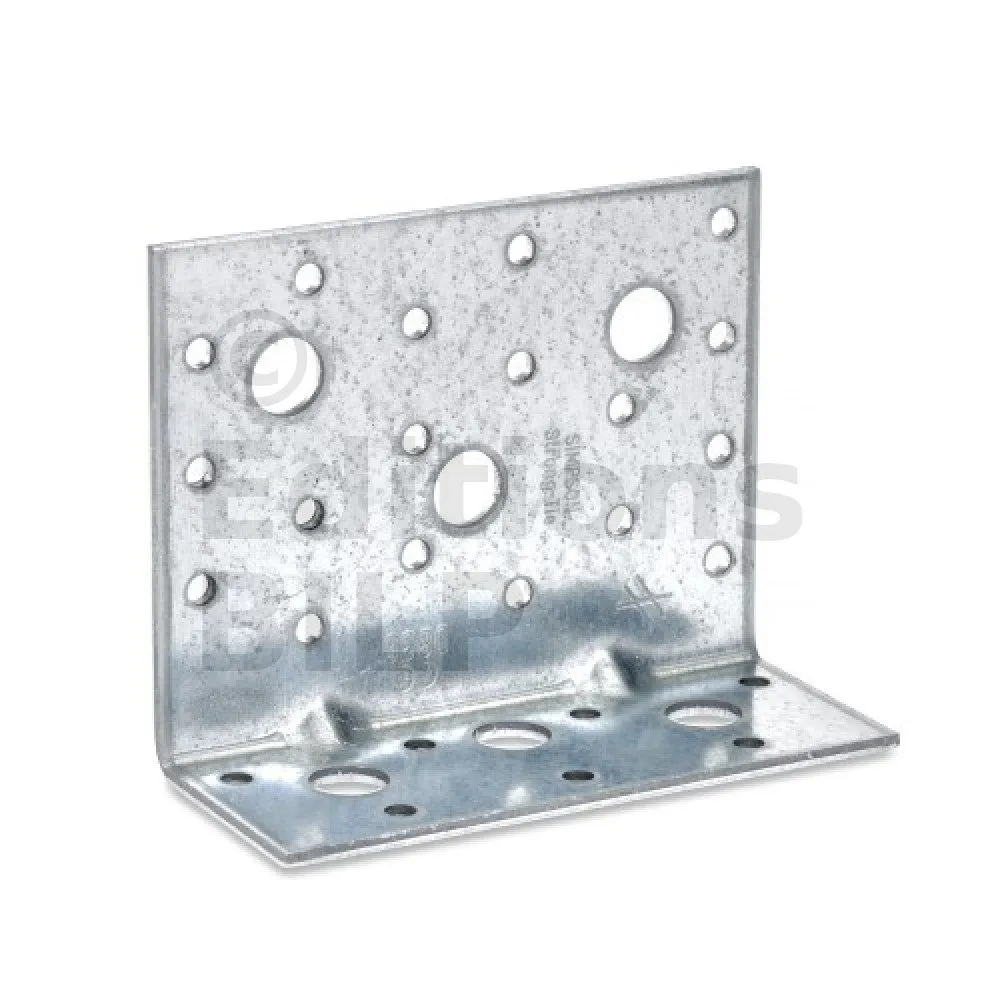

Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. AE116
-
RéférenceAE116
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
Perçages Aile B7Ø5 ; 3Ø13
-
Fixation bois/bois - type poutre/poutreAile A : 12 ; Aile B : 7 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
-
Fixation bois/support rigide - type poutre/support rigideAile A : 12 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 2 - type : WA M12-104/5 - Assemblage avec 2 équerres
-
Code EAN5701953351168
-
Perçages Aile A18Ø5 ; 3Ø13
Equerre large renforcée AE
Du fait de sa largeur importante, l’équerre AE est particulièrement adaptée aux reprises de charges latérales. Elle peut être utilisée à la fois sur support bois ou sur support rigide.
Caractéristiques
Déclarations de performance : FR-DoP-e06/0106 ;
Agréments techniques : ETA-06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
Avantages
- Peut s’utiliser pour les assemblages bois-bois ou bois-béton
Applications
Support
- Porteur : bois massif, bois lamellé-collé, CLT, béton...
- Porté : bois massif, bois composite, bois lamellé-collé, CLT...
Domaines d’utilisation
- Fixation de lisse et de montants,
- Ancrage de chevrons,
- Fixation de panneaux lamellés croisées (CLT)...
Données techniques
Dimensions

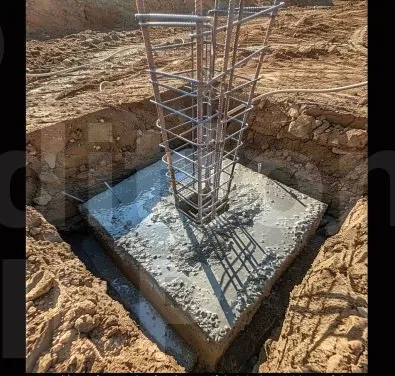

Cette semelle isolée avec glacis aide également à éviter les problèmes de soulèvement ou de glissement du sol, notamment dans des conditions géotechniques délicates ou sur des sols peu cohésifs. L’angle du glacis est souvent déterminé en fonction des caractéristiques du sol et des charges à supporter, ainsi que des normes de construction locales.
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |
AE76 | 90 | 48 | 76 | 3 | 12 | 3 | 7 | 1 |
AE116 | 90 | 48 | 116 | 3 | 18 | 3 | 7 | 3 |
Valeurs caractéristiques - Bois sur bois - Clouage total
Cette semelle isolée avec glacis aide également à éviter les problèmes de soulèvement ou de glissement du sol, notamment dans des conditions géotechniques délicates ou sur des sols peu cohésifs. L’angle du glacis est souvent déterminé en fonction des caractéristiques du sol et des charges à supporter, ainsi que des normes de construction locales.
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
AE76 | 9 | 7 | 5.1 | 7.7 | 10.4 | 13.4 | 2.5/kmod^0.25 | 3.6/kmod^0.25 |
AE116 | 12 | 7 | 5.1 | 7.7 | 14.7 | 20 | 2.8/kmod^0.25 | 4/kmod^0.25 |
1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.
* Pour d’autres configuration d’assemblage (plan de clouage, direction d’effort ...), merci de vous référer à l’ETE-06/0106.
Valeurs caractéristiques - Bois sur bois - Clouage partiel
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
AE76 | 7 | 7 | 5.1 | 7.7 | 8.2 | 11.4 | 2.5/kmod^0.25 | 3.6/kmod^0.25 |
AE116 | 8 | 7 | 5.1 | 7.7 | 11.9 | 16.9 | 2.8/kmod^0.25 | 4/kmod^0.25 |
1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.
* Pour d’autres configuration d’assemblage (plans de clouages, direction d’effort ...), merci de vous référer à l’ETA-06/0106.
Valeurs caractéristiques - Connexion bois sur béton
Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
AE76 | 9 | CNA* | 1 | M12 | min : 18.7 ; 16.8/kmod | 16.8/kmod | 6.7 | 10.3 | 3.1/kmod^0.25 | 4.4/kmod^0.25 |
AE116 | 12 | CNA* | 2 | M12 | 20.7 | min : 33.3 ; 28.1/kmod | 23 | 25.5 | 8.8/kmod^0.25 | min : 12.9 ; 10.6/kmod^0.25 |
1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. La capacité résistante de l’ancrage doit être au minimum de 15,3 kN, à la fois pour l’arrachement et le cisaillement. La capacité résistante de l’assemblage doit être réduite proportionnellement si la résistance de l’ancrage est inférieure à 15,3 kN.
3. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.
* Pour d’autres configuration d’assemblage (plans de clouages, direction d’effort ...), merci de vous référer à l’ETE-06/0106.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
AE76 | 9 | CNA | 1 | M12 | 18.6 | 18.6 | 6.7 | 10.3 |
AE116 | 12 | CNA | 2 | M12 | 20.7 | 31.2 | 23 | 25.5 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres
Références | Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN] | |||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||
Quantité | Type | Quantité | Type | SSH12x80 | SSH12x80 | |
AE116 | 3 | SSH | 3 | SSH | 33 | 29.5 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations

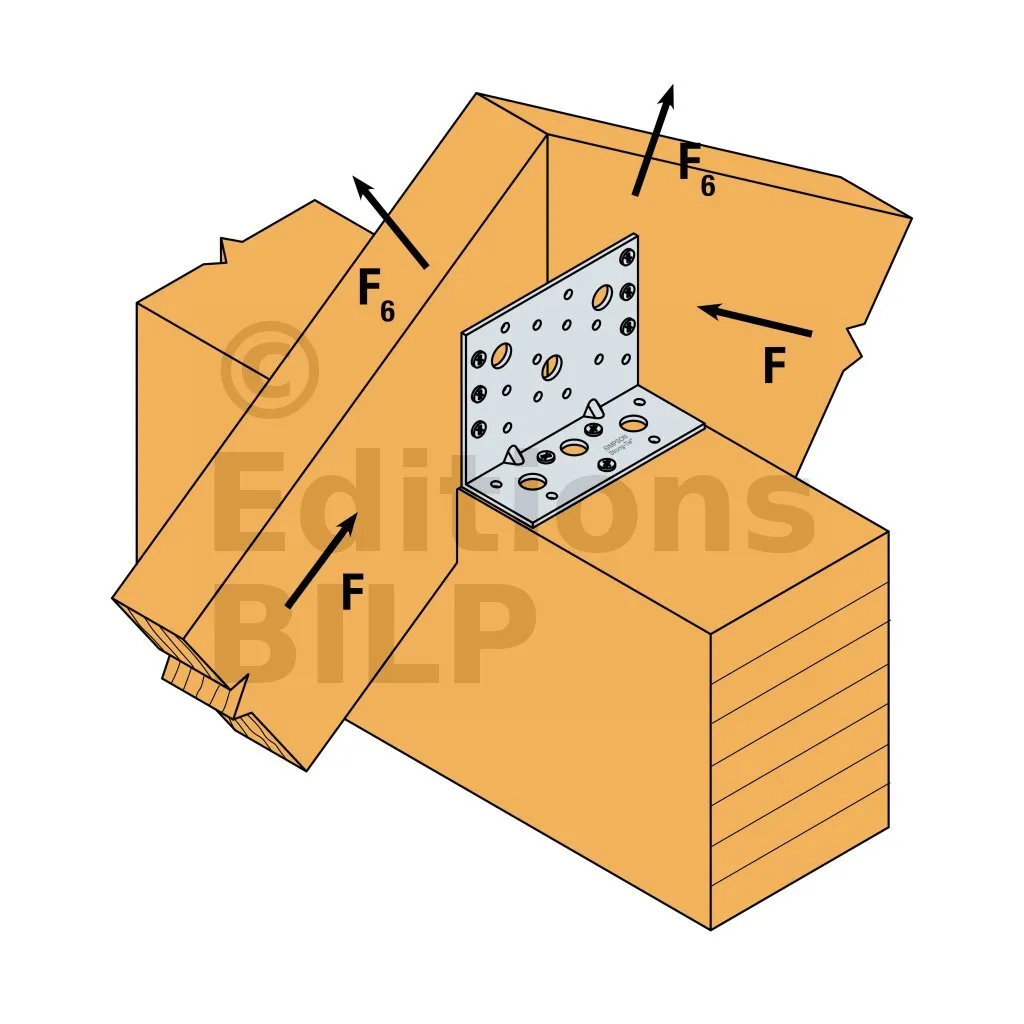

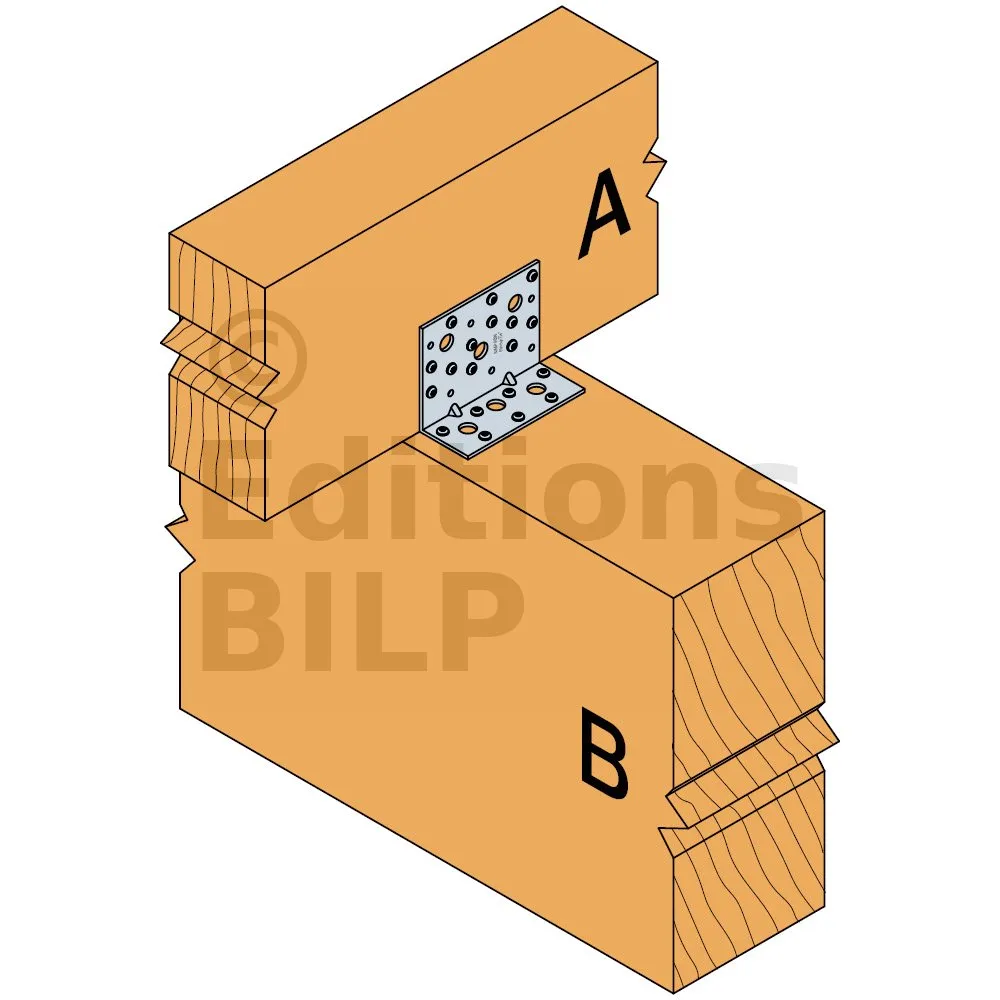

Bois sur bois :

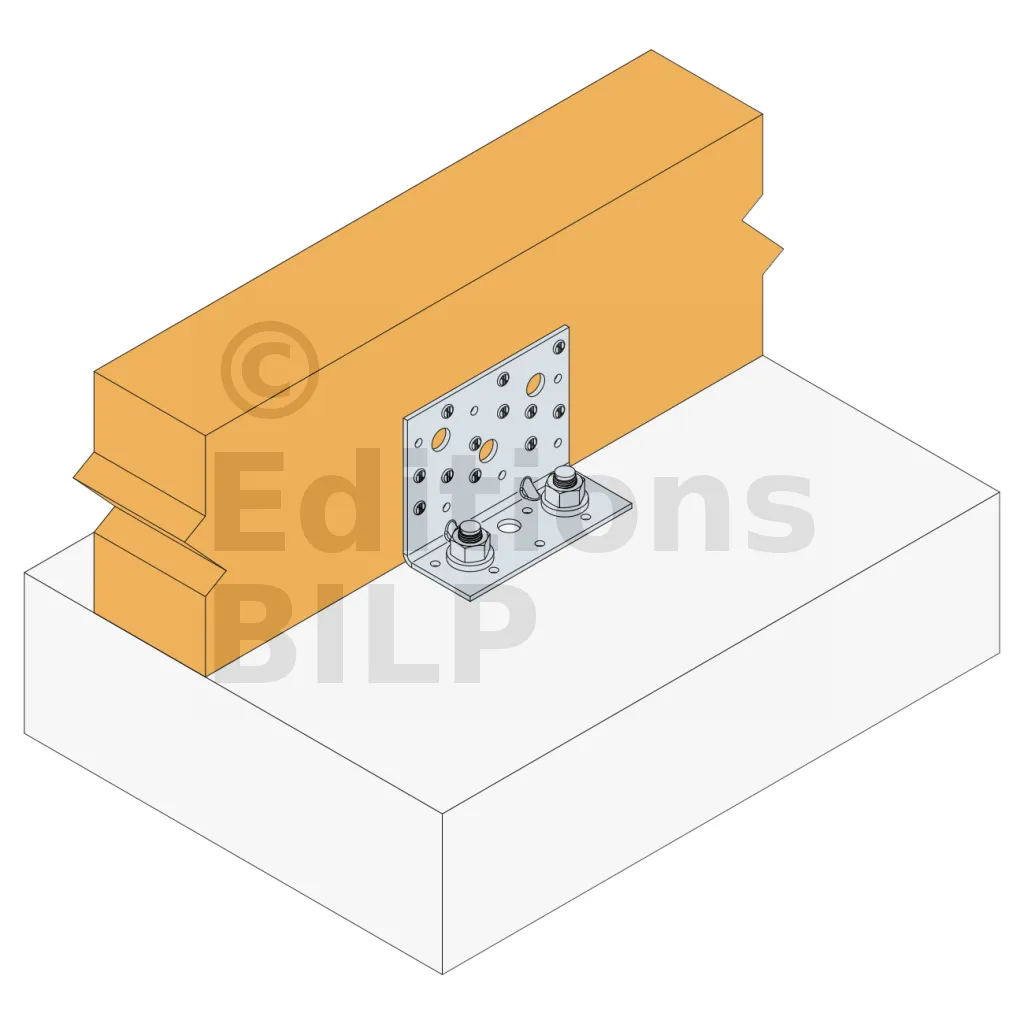

Bois sur béton :

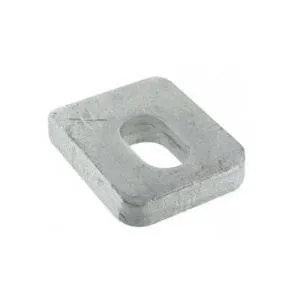

- Un ou deux boulons M12 avec la rondelle US40/40/10G.
CLT sur CLT :

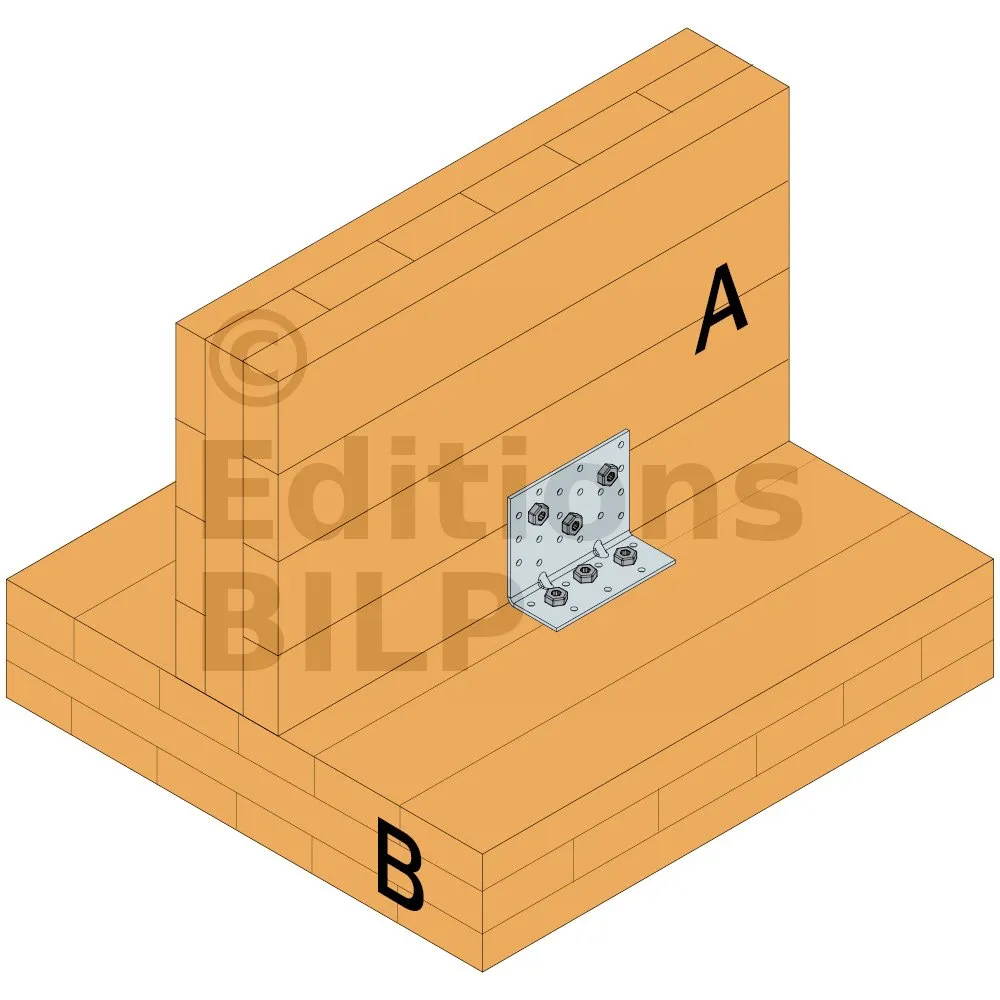

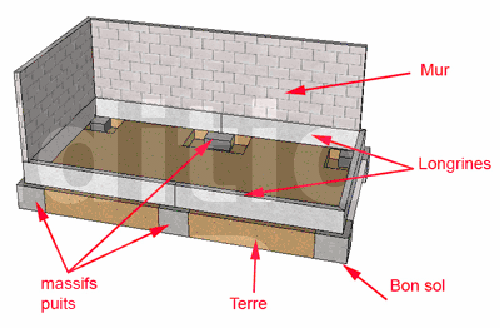

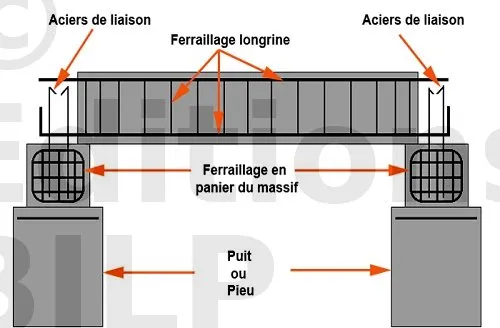

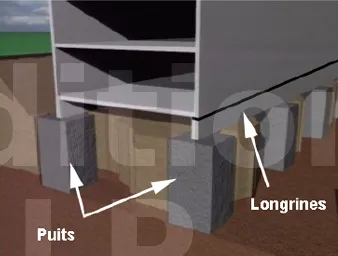

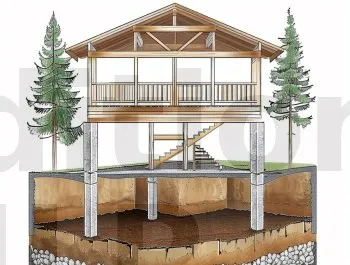

Les puits, une fois bétonnés, doivent être renforcés avec des armatures métalliques, notamment dans la partie supérieure, pour assurer une liaison solide avec les longrines. Ces longrines, qui peuvent être en bois ou en béton armé, sont disposées sur les têtes des puits pour former un quadrillage qui supportera les murs de l’ossature bois. Les longrines doivent être fixées solidement aux puits, mais avec une certaine flexibilité pour éviter de transmettre des contraintes excessives aux fondations. Découvrez plus de détails sur les puits et les longrines

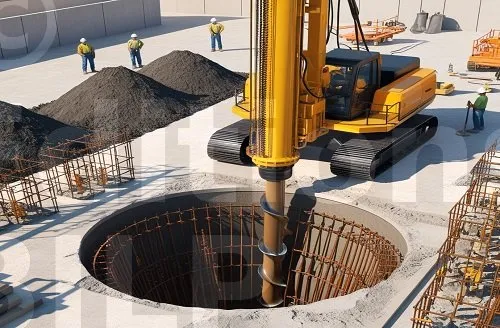

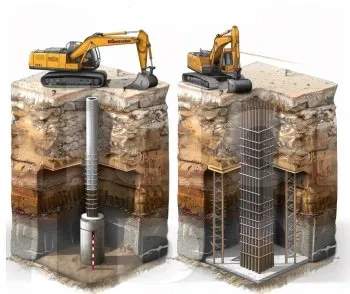

Le forage des puits se fait généralement à l’aide d’une tarière ou d’un autre équipement de forage mécanique. Si le sol est cohérent, le forage peut être réalisé sans tubage. Cependant, dans les sols non cohérents, un tubage provisoire est indispensable pour soutenir les parois du puits et empêcher les éboulements. Une fois le forage terminé, les puits sont remplis de béton, parfois avec des moellons bruts noyés dans la masse pour renforcer la structure.
