Sabot à bretelle sur mesure, profondeur 60mm - Réf. AG713

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition estimée dans 10 jours.
15€00
  HT  / Sabot
(18.00 € TTC)

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    AG713
  • Fabrication
    Française
  • Matériau
    Acier galvanizé S250GD + Z275 selon NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    60mm
  • Hauteur (B)
    (300-Largeur (A))/2
  • Hauteur (E)
    (970-Largeur (A))/2
  • Perçages sur porteur Ø5 [mm]
    84
  • Perçages sur porté Ø5 [mm]
    18
  • Profondeur (F)
    61.5mm
  • Profondeur (D)
    30mm

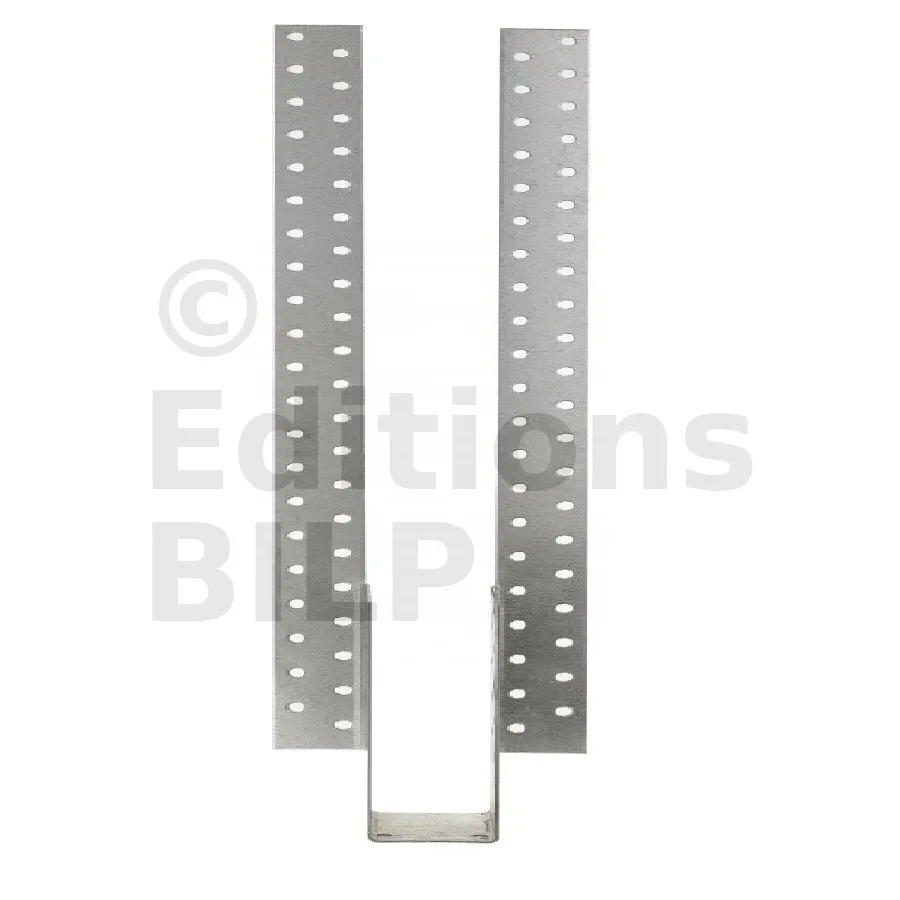

Sabot à bretelles

Les sabot à bretelles AG703 et AG713 offrent la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.

Domaines d’utilisation

  • Fixation de chevrons,
  • Solives,
  • Chevêtres, ...

Données techniques

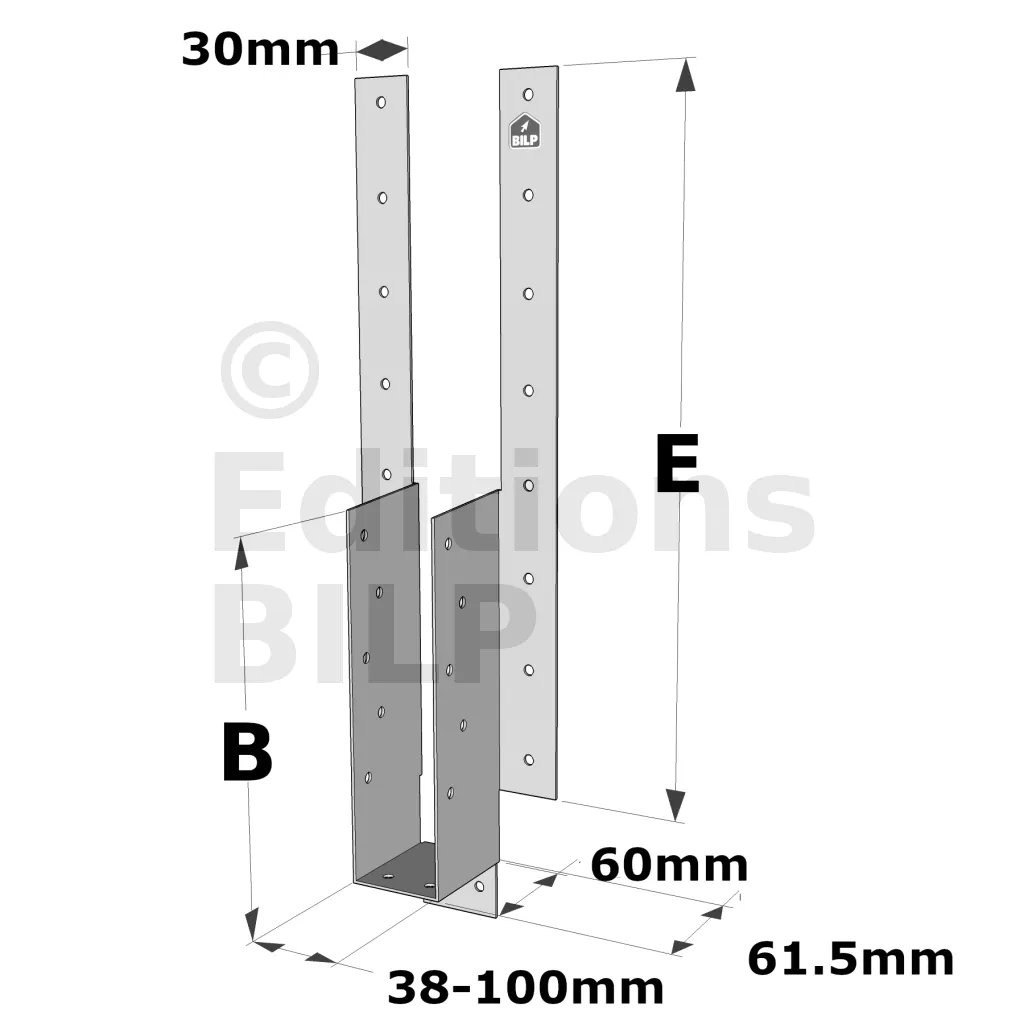

Dimensions


Emboîtage d’un raccord droit

Utilisez une pince à emboîture pour élargir le diamètre du tube PER afin qu’il corresponde à celui du raccord droit, permettant ainsi un emboîtement correct. N’oubliez pas de placer l’anneau avant l’emboîtage.

texte=Pince à emboiture|points=1593,876,1941,894,2097,1104|type_legende=trait_#couleur=7e7e7e
texte=Anneau|points=1593,291,2343,276,2562,564|type_legende=trait_#couleur=7e7e7e
Assemblage de l’anneau au raccord droit

Assemblez l’anneau avec le raccord droit à l’aide d’une pince à glissement. L’anneau se serre autour du tube, garantissant une étanchéité sécurisée entre le tube PER et le raccord du collecteur.

texte=Raccord droit|points=2628,1089,2469,1092,2073,1311|type_legende=trait_#couleur=7e7e7e
texte=Anneau|points=2580,756,2433,765,2253,912|type_legende=trait_#couleur=7e7e7e
texte=Tube PER|points=2598,939,2454,936,2157,1113|type_legende=trait_#couleur=7e7e7e

RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D E F t Ø4.5 Ø4.5
AG703 36-98 (344-A)/2 48 25 (680-A)/2 49.2 1.2 18 10
AG713 38-100 (300-A)/2 60 30 (970-A)/2 61.5 1.5 84 18

Valeurs caractéristiques - Bois sur Bois - Ailes à plat


Raccordement des tuyaux aux collecteurs

Raccordez les appareils sanitaires aux collecteurs d’eau chaude et froide en utilisant les tubes PER préparés. Lors du raccordement, veillez à insérer le joint plat pour garantir l’étanchéité.
Assemblage de l’anneau au raccord droit

Assemblez l’anneau avec le raccord droit à l’aide d’une pince à glissement. L’anneau se serre autour du tube, garantissant une étanchéité sécurisée entre le tube PER et le raccord du collecteur.

texte=Raccord droit|points=2628,1089,2469,1092,2073,1311|type_legende=trait_#couleur=7e7e7e
texte=Anneau|points=2580,756,2433,765,2253,912|type_legende=trait_#couleur=7e7e7e
texte=Tube PER|points=2598,939,2454,936,2157,1113|type_legende=trait_#couleur=7e7e7e

RéférencesValeurs caractéristiques - Bois sur Bois - Ailes à plat
Fixations Valeurs caractéristiques - Bois C18 [kN] Valeurs caractéristiques - Bois C24 [kN] Valeurs caractéristiques - Bois SCL [kN]
Porteur Porté R1.k R2.k R1.k R2.k R1.k R2.k
Qté Qté CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50
AG713 20 4 21.4 5.7 24.3 5.7 28.2 6.7

Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus


Raccordement des tuyaux aux collecteurs

Raccordez les appareils sanitaires aux collecteurs d’eau chaude et froide en utilisant les tubes PER préparés. Lors du raccordement, veillez à insérer le joint plat pour garantir l’étanchéité.
Assemblage de l’anneau au raccord droit

Assemblez l’anneau avec le raccord droit à l’aide d’une pince à glissement. L’anneau se serre autour du tube, garantissant une étanchéité sécurisée entre le tube PER et le raccord du collecteur.

texte=Raccord droit|points=2628,1089,2469,1092,2073,1311|type_legende=trait_#couleur=7e7e7e
texte=Anneau|points=2580,756,2433,765,2253,912|type_legende=trait_#couleur=7e7e7e
texte=Tube PER|points=2598,939,2454,936,2157,1113|type_legende=trait_#couleur=7e7e7e

RéférencesValeurs caractéristiques - Bois sur Bois - Fixation par le dessus
Fixations Valeurs caractéristiques - Bois C18 [kN] Valeurs caractéristiques - Bois C24 [kN] Valeurs caractéristiques - Bois SCL [kN]
Porteur Porté R1.k R2.k R1.k R2.k R1.k R2.k
Platine haute Face CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50
Qté Qté Qté
AG713 4 2 4 11.4 5.4 12.1 5.7 14.2 6.7
