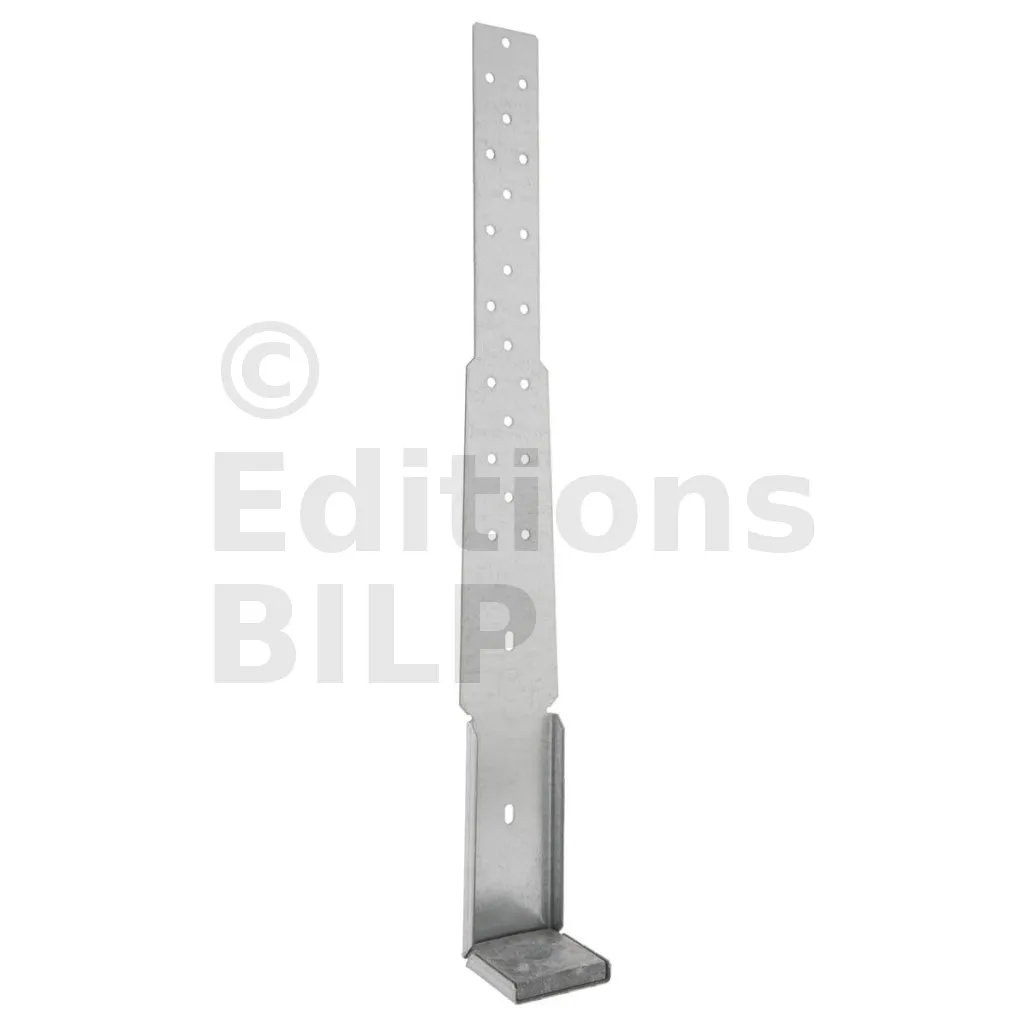

Ancrage pour montants d’ossature multi-applications 55x484x53mm épaisseur 2mm - Réf. MAH485/2
L‘ancrage pour montant d’ossature MAH485/2 et sa rondelle sont préconisés pour renforcer les murs à ossature bois soumis à des efforts de soulèvement.
-
RéférenceMAH485/2
-
Epaisseur2mm
-
FabricationFrançaise
-
MatériauMAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 ; Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud
-
MarqueSIMPSON Strong-Tie
-
ContenuAncrage pour montants d'ossature multi-applications + Rondelle US50/50/8G
-
Perçages Aile B1Ø18
-
Perçages Aile A23Ø5
-
Largeur (E)40mm
-
Profondeur (D)12mm
-
Largeur55mm
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;
Matière
- MAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur : 2 mm),
- Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud (épaisseur : 8mm)..
Avantages
- Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,

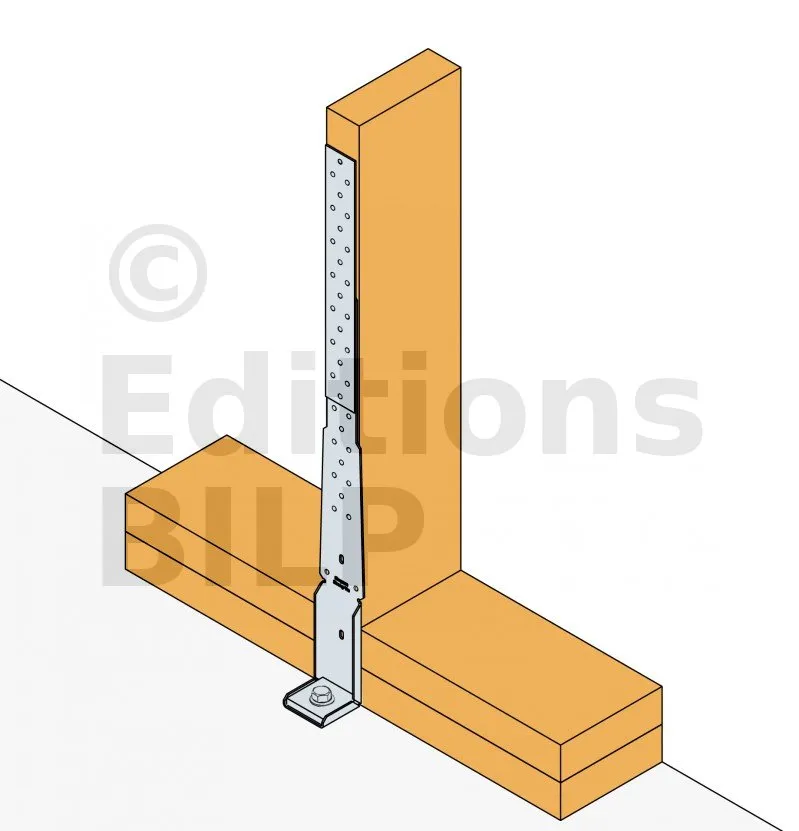

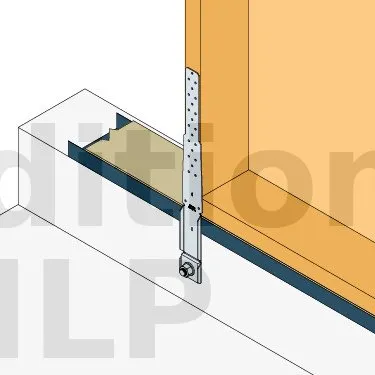

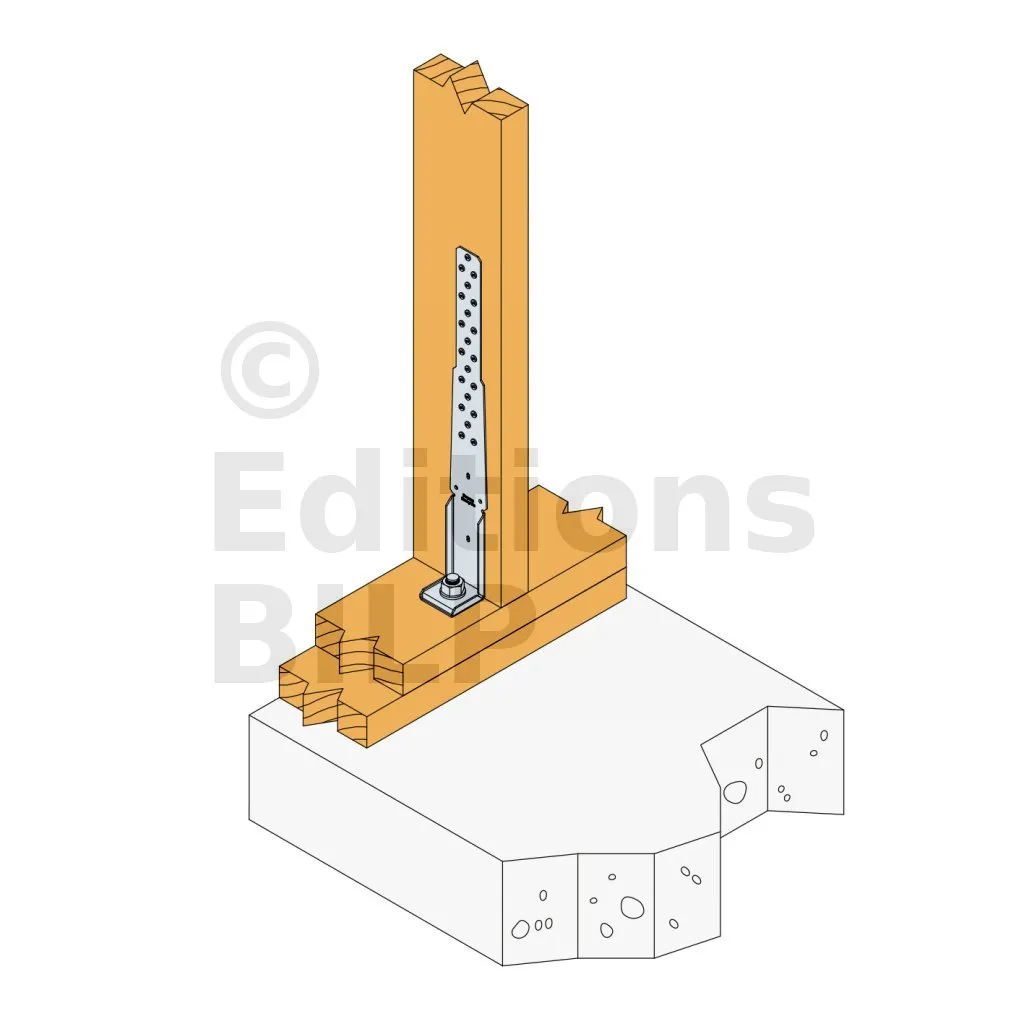

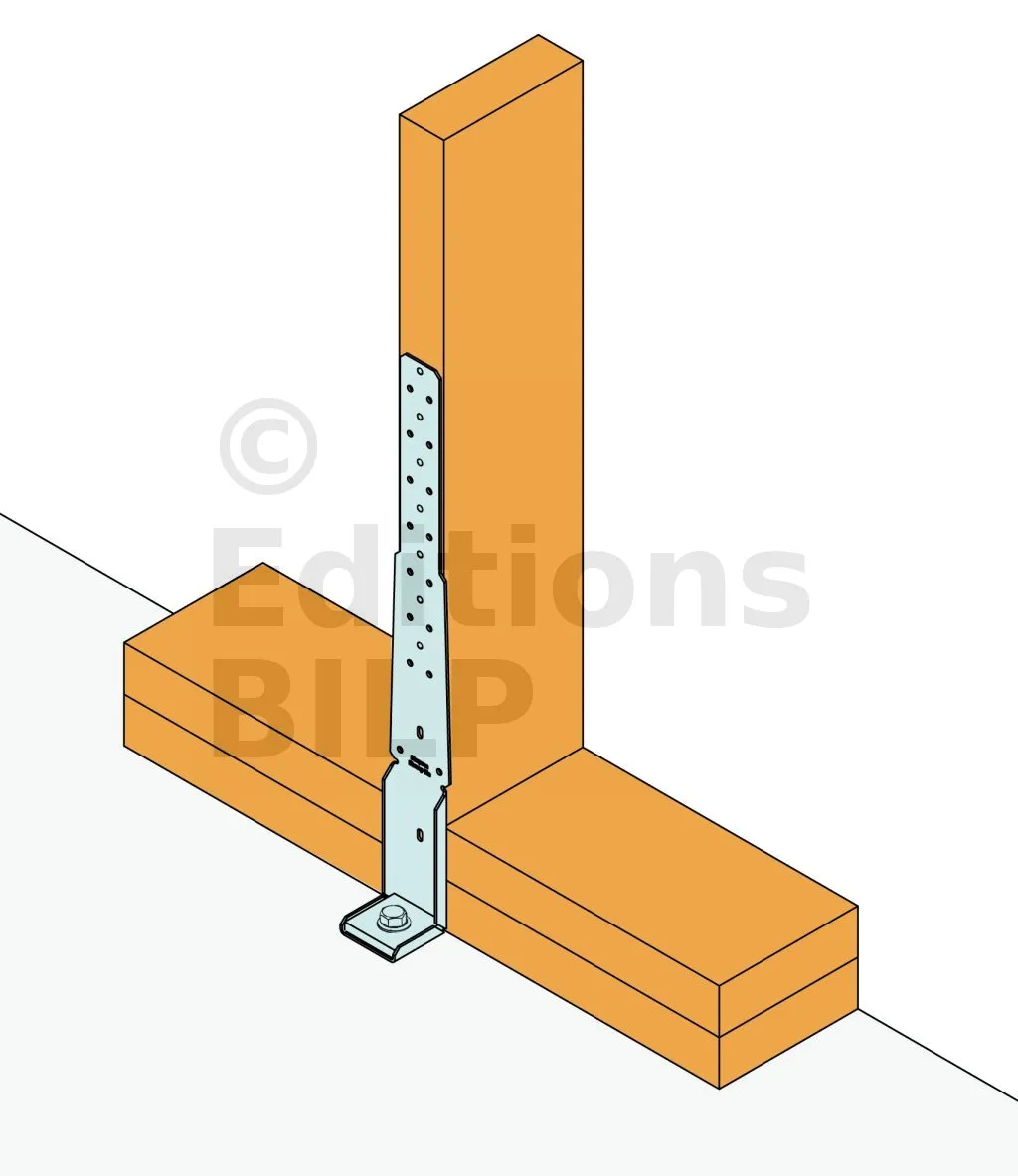

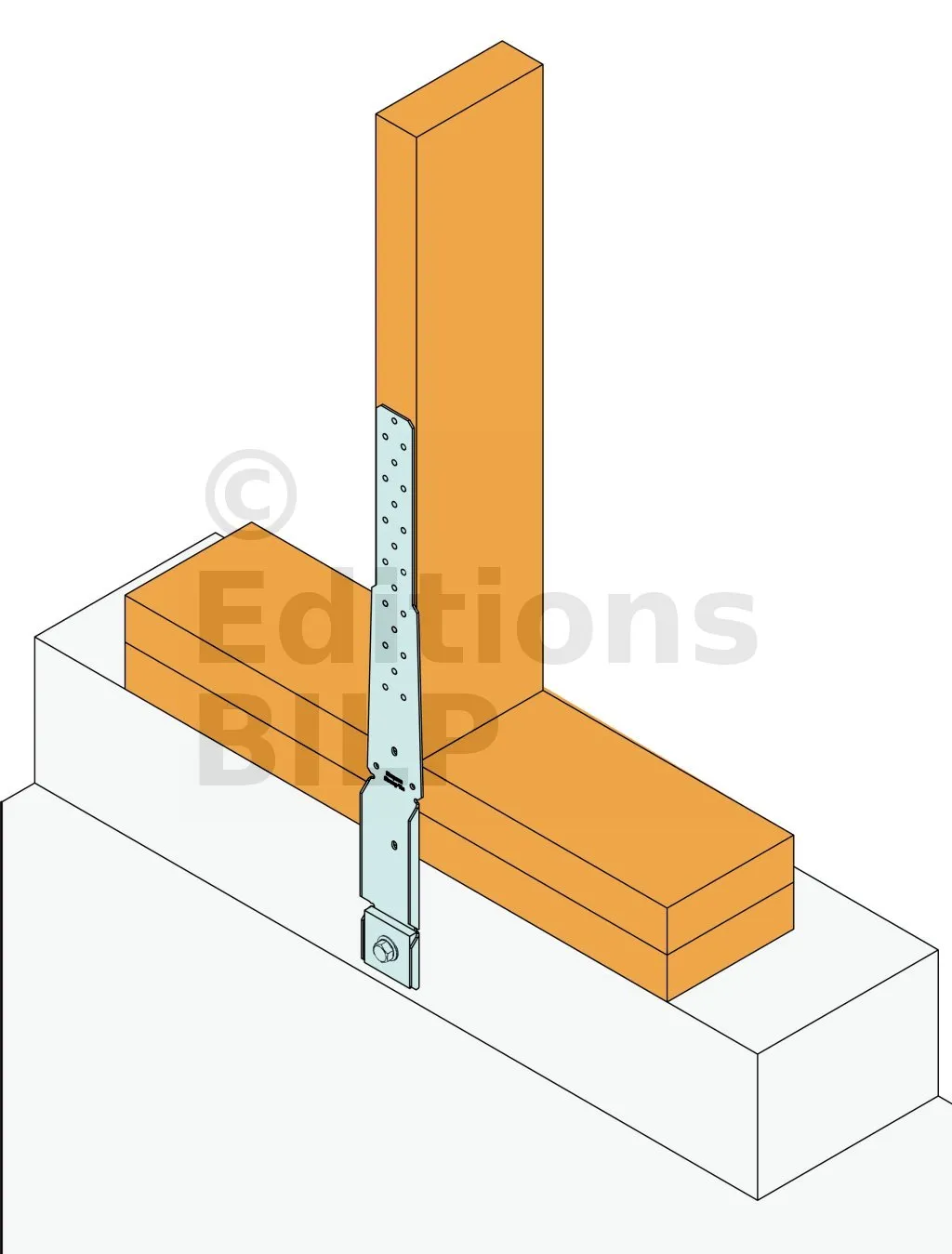

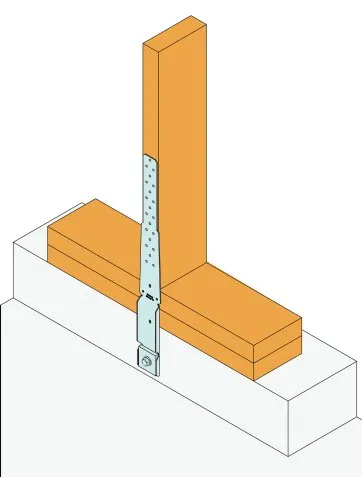

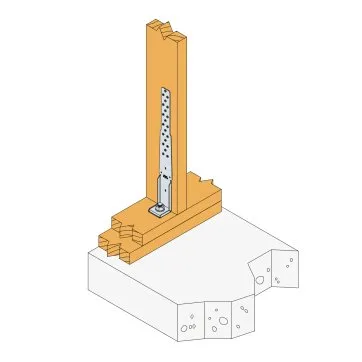

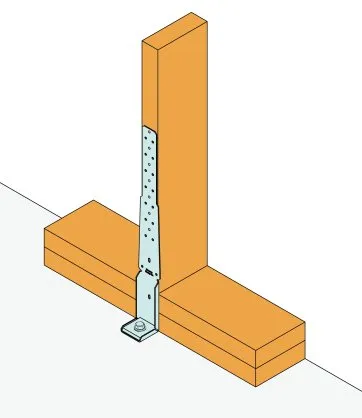

- Sa double configuration (pliable sur chantier) lui permet d‘ancrer solidement le mur ossature bois sur un acrotère ou sur la dalle béton (préconisé en zone sismique),
- Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant,
- Rondelle fournie et pré-montée sur l’équerre.
Applications
Support
- Porteur : bois, béton,
- Porté : bois.
Domaines d’utilisation
- Montants ossature bois.
Données techniques

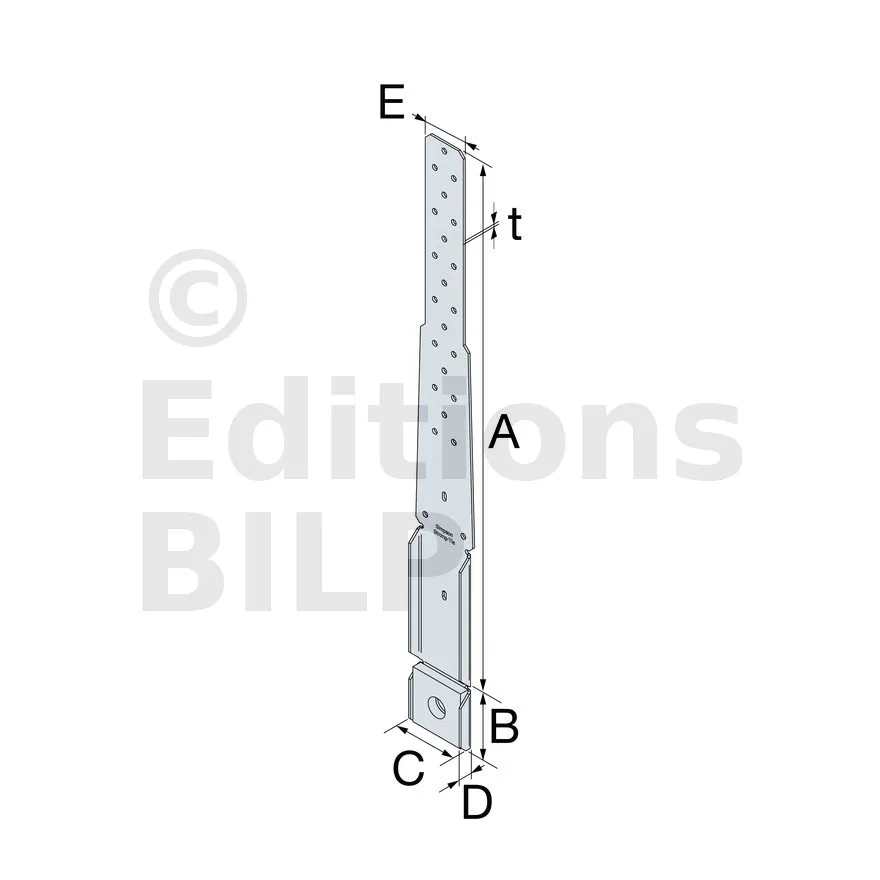

Dimensions

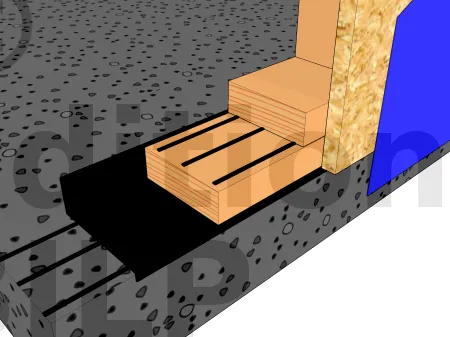

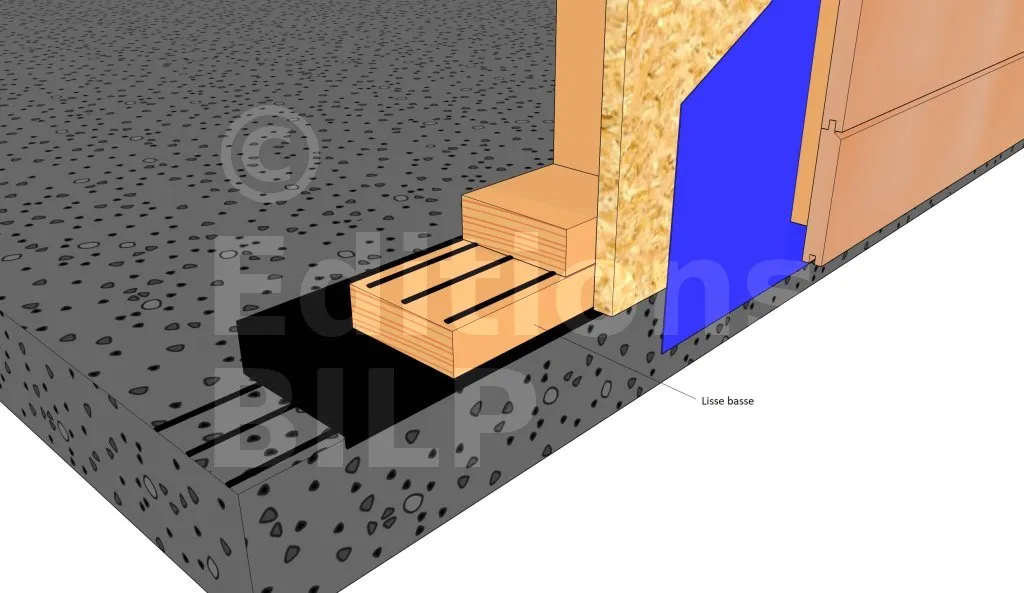

La lisse basse est une pièce de bois horizontale placée à la base du mur. Elle sert de point d’ancrage entre la dalle de fondation et la structure verticale du mur. Son installation nécessite une grande précision pour garantir la stabilité et l’alignement du mur, à au moins 20 cm au-dessus du sol fini extérieur. Une bande d’arase en feutre bituminé (type 365 ou équivalent) doit être placée entre la lisse et la maçonnerie pour éviter les remontées capillaires et les dégradations du bois. Le feutre bituminé doit avoir une largeur supérieure à celle de la lisse d’au moins 5 cm pour être relevé le long de l’ossature côté intérieur.

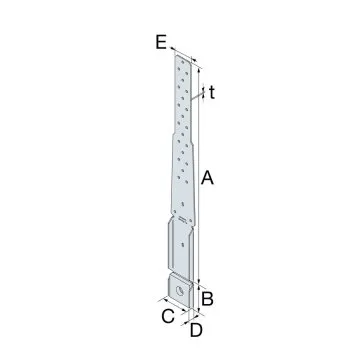

| Références | Dimensions poutre [mm] | Dimensions [mm] | Aile A | Aile B | |||||
|---|---|---|---|---|---|---|---|---|---|
| Largeur | A | B | C | D | E | t | Ø5 | Ø18 | |
| Min | |||||||||
| MAH485/2 | 45 | 484 | 53 | 55 | 12 | 40 | 2 | 23 | 1 |

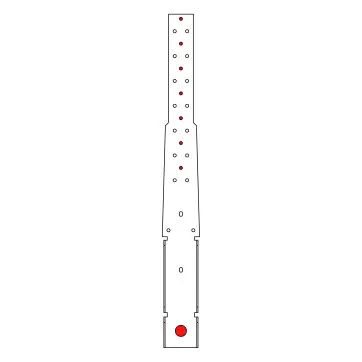

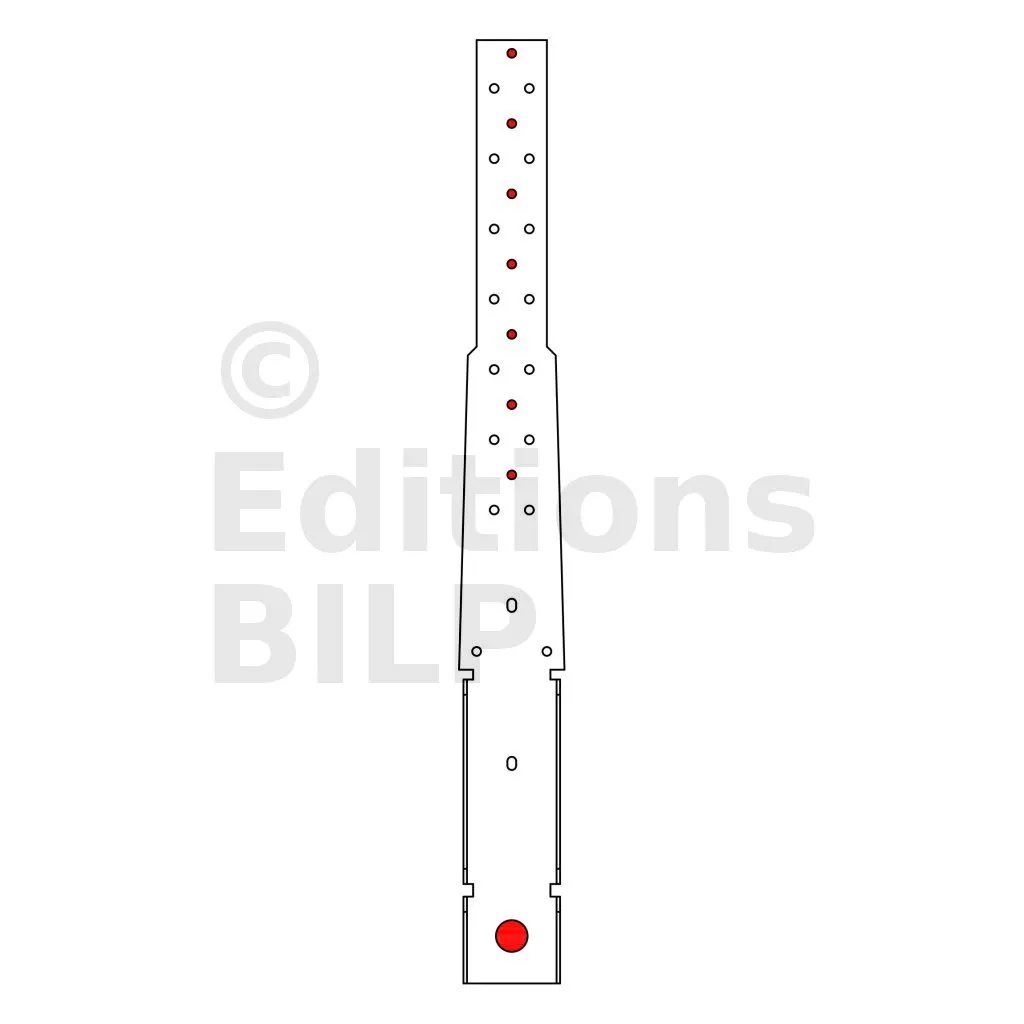

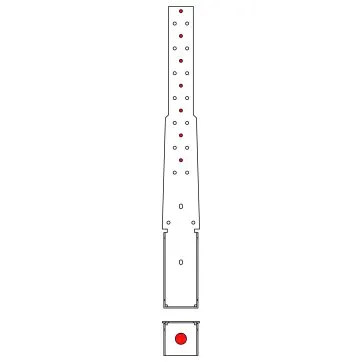

Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum
La lisse basse est une pièce de bois horizontale placée à la base du mur. Elle sert de point d’ancrage entre la dalle de fondation et la structure verticale du mur. Son installation nécessite une grande précision pour garantir la stabilité et l’alignement du mur, à au moins 20 cm au-dessus du sol fini extérieur. Une bande d’arase en feutre bituminé (type 365 ou équivalent) doit être placée entre la lisse et la maçonnerie pour éviter les remontées capillaires et les dégradations du bois. Le feutre bituminé doit avoir une largeur supérieure à celle de la lisse d’au moins 5 cm pour être relevé le long de l’ossature côté intérieur.
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 7 | CNA | 1 | Ø16 | min(8.7 ;18.7/kmod) | min(9.6 ;18.7/kmod) | min(11.6 ;18.7/kmod) | min(12.3 ;18.7/kmod) | min(8.7 ;24.6/kmod) | min(9.6 ;24.6/kmod) | min(11.6 ;24.6/kmod) | min(12.3 ;24.6/kmod) |

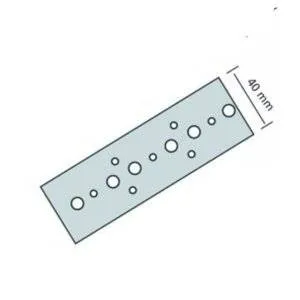

Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.

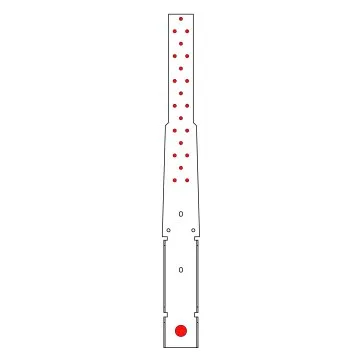

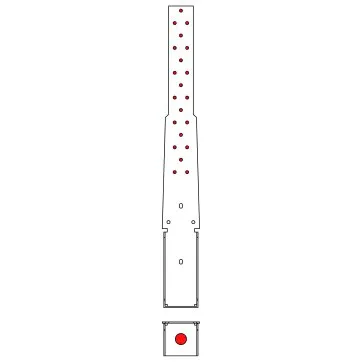

Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum

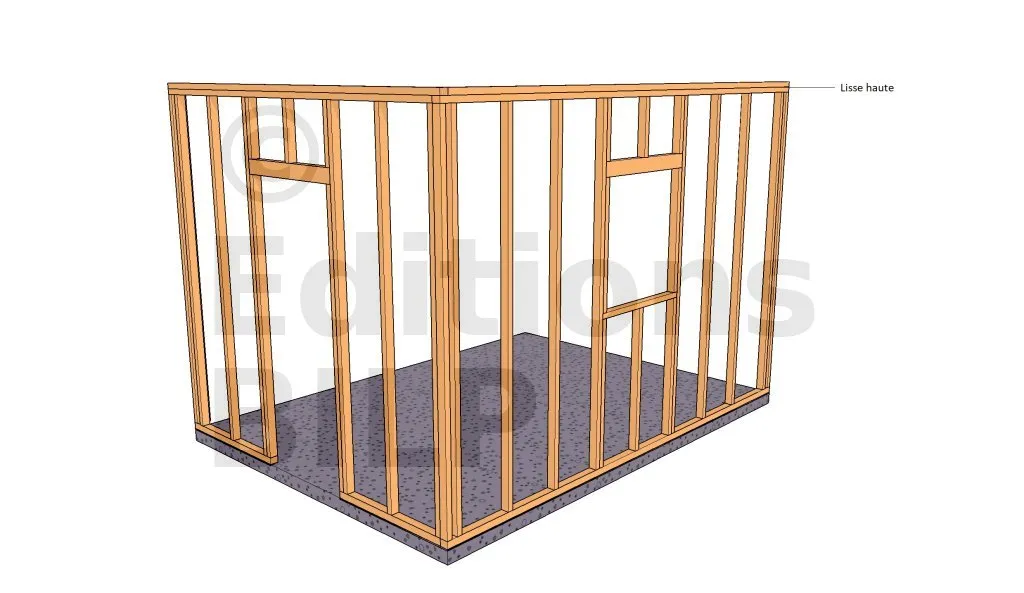

Les lisses sont souvent utilisées pour atténuer les différences de niveau et protéger la structure contre les remontées capillaires grâce à une bande de capillarité placée sous la lisse basse. La lisse haute, également connue sous le nom de lisse de chaînage, se situe au sommet du mur. Elle assure la rigidité de la partie supérieure de la structure en bois et sert de support aux éléments de la toiture ou aux planchers des étages supérieurs. Elle répartit les charges uniformément sur les montants verticaux et aide à maintenir l’alignement de la structure.
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 21 | CNA | 1 | Ø16 | min(22.1 ;18.7/kmod) | min(24.3 ;18.7/kmod) | min(29.5 ;18.7/kmod) | min(31.4 ;18.7/kmod) | min(22.1 ;24.6/kmod) | min(24.3 ;24.6/kmod) | min(29.5 ;24.6/kmod) | min(31.4 ;24.6/kmod) |
Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.
Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage minimum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A Plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 7 | CNA | 1 | Ø16 | 8.7 | 9.6 | 11.6 | 12.3 | 8.7 | 9.6 | 11.6 | 12.3 |
Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.
Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage maximum
Les lisses sont souvent utilisées pour atténuer les différences de niveau et protéger la structure contre les remontées capillaires grâce à une bande de capillarité placée sous la lisse basse. La lisse haute, également connue sous le nom de lisse de chaînage, se situe au sommet du mur. Elle assure la rigidité de la partie supérieure de la structure en bois et sert de support aux éléments de la toiture ou aux planchers des étages supérieurs. Elle répartit les charges uniformément sur les montants verticaux et aide à maintenir l’alignement de la structure.
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A Plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 21 | CNA | 1 | Ø16 | 17 | 17 | 17 | 17 | 22.1 | 22.4 | 22.4 | 22.4 |
Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur béton :
La rondelle US50/50/8G est fournie avec l’ancrage MAH485/2.
- Cheville mécanique : WA M16-151/30,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.
Sur bois :
- Pointes annelées : CNA Ø4,0x35 ou CNA Ø4,0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).
Mise en œuvre
- Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisément les distances aux bords,
- Quelle que soit la configuration, l’utilisation de la rondelle US50/50/8G (fournie) est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous.
Installation avec feuillard :

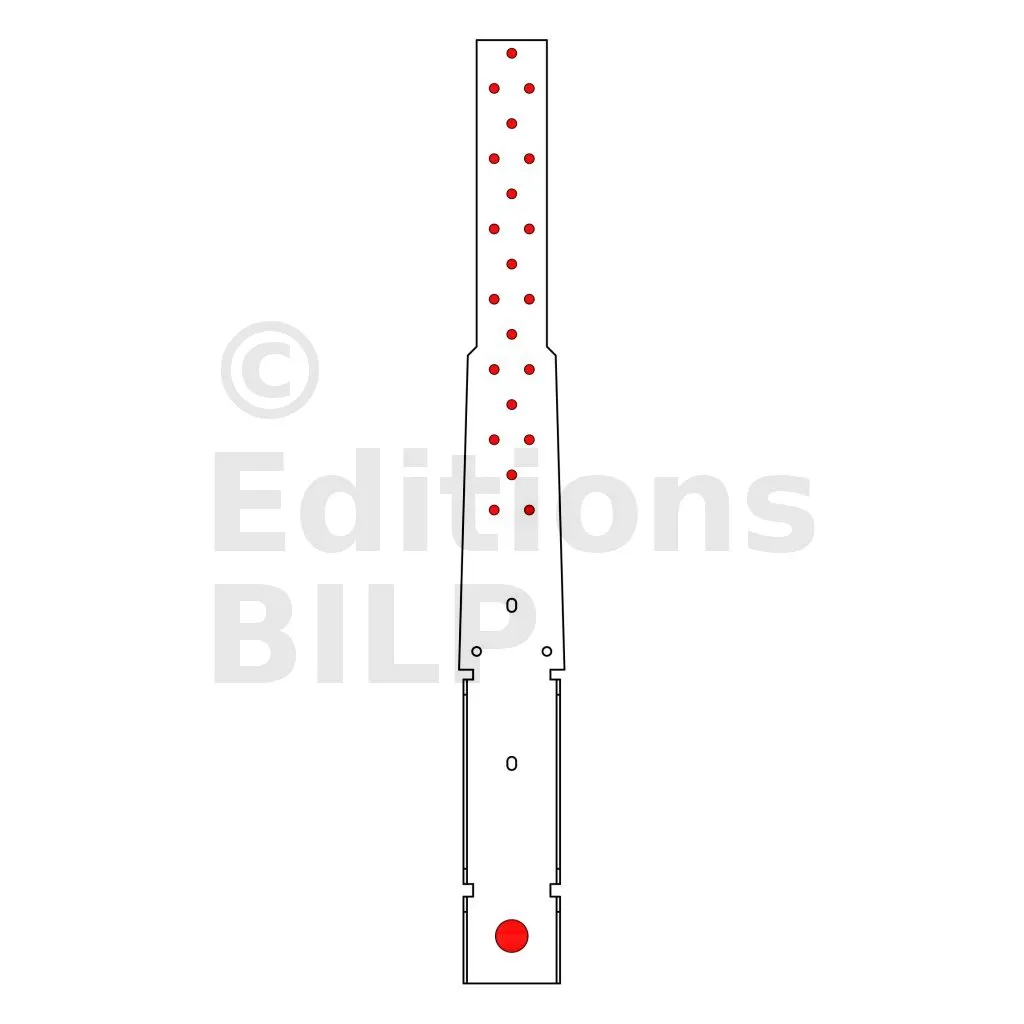

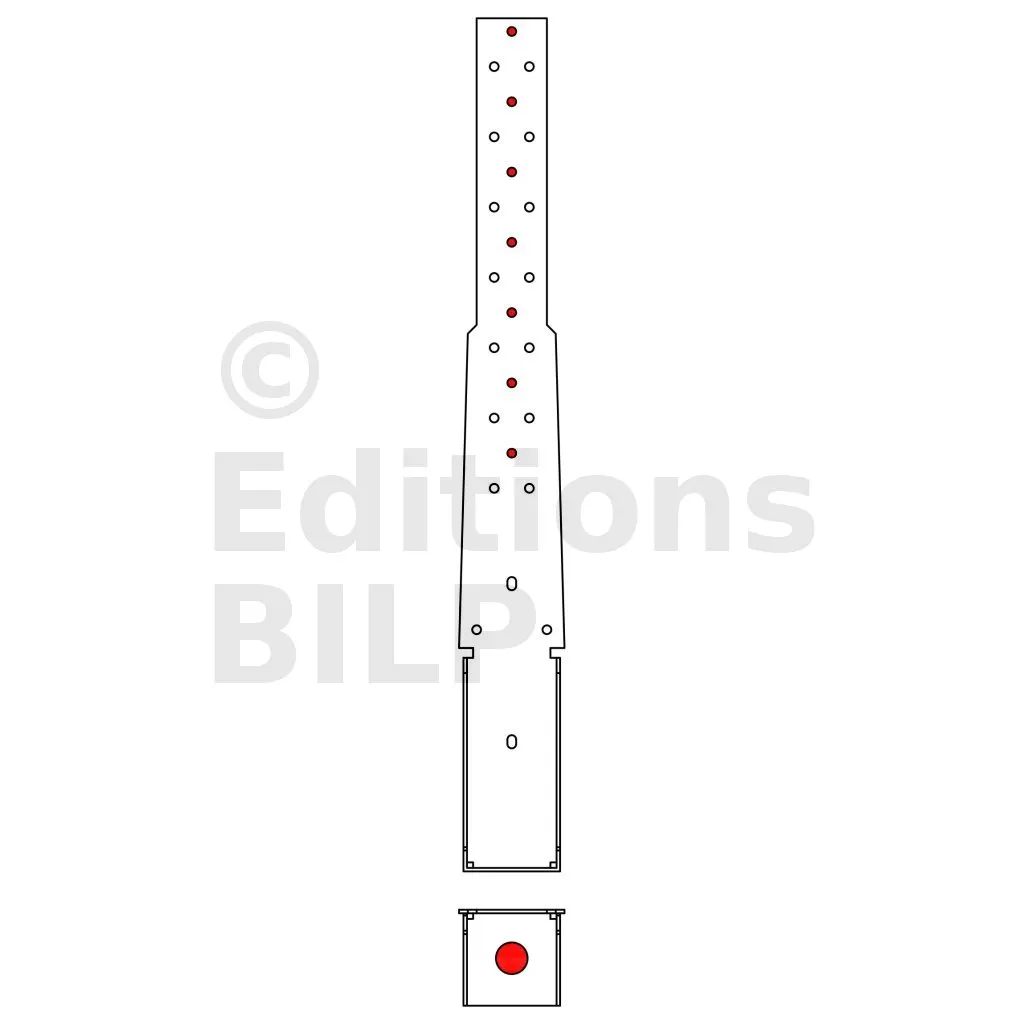

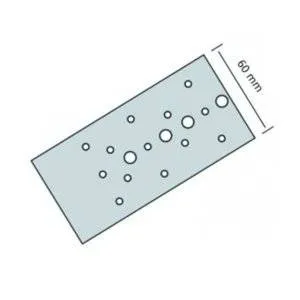

- Le MAH485/2 est compatible avec les feuillards perforés FP40/2 et FP60/2, sous la condition suivante : le nombre maximum de fixations sur la partie feuillard FP seul doit être égal au nombre de fixations sur la partie MAH + FP,
- Consultez les plans de clouage ainsi que les caractéristiques techniques dans l’ETE-07/0285.
Préconisation d’emploi :
L’utilisation de l‘ancrage MAH + rondelle US50/50/8G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.

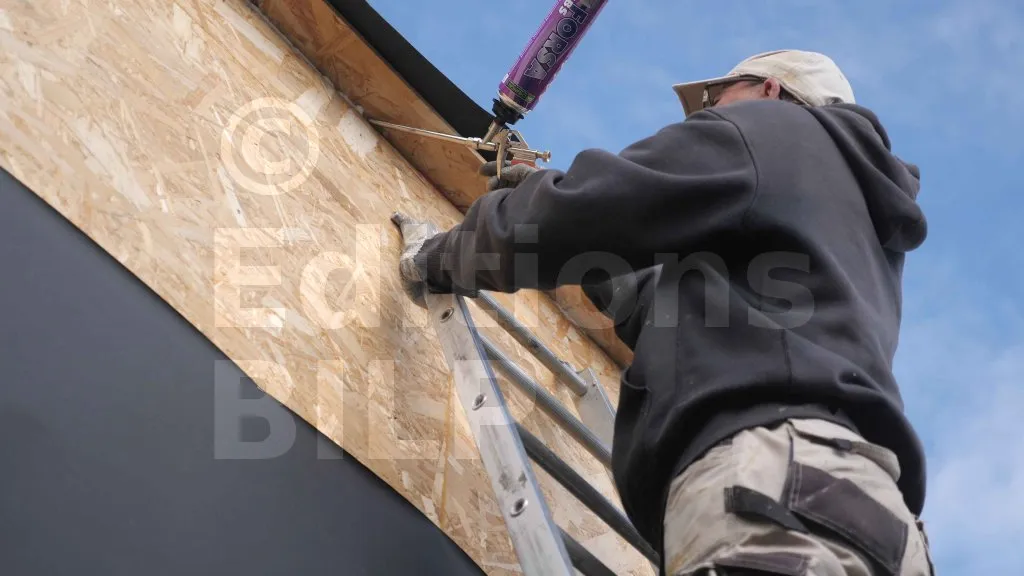

Scellez les joints au niveau du plafond en utilisant de la mousse expansive à expansion contrôlée.

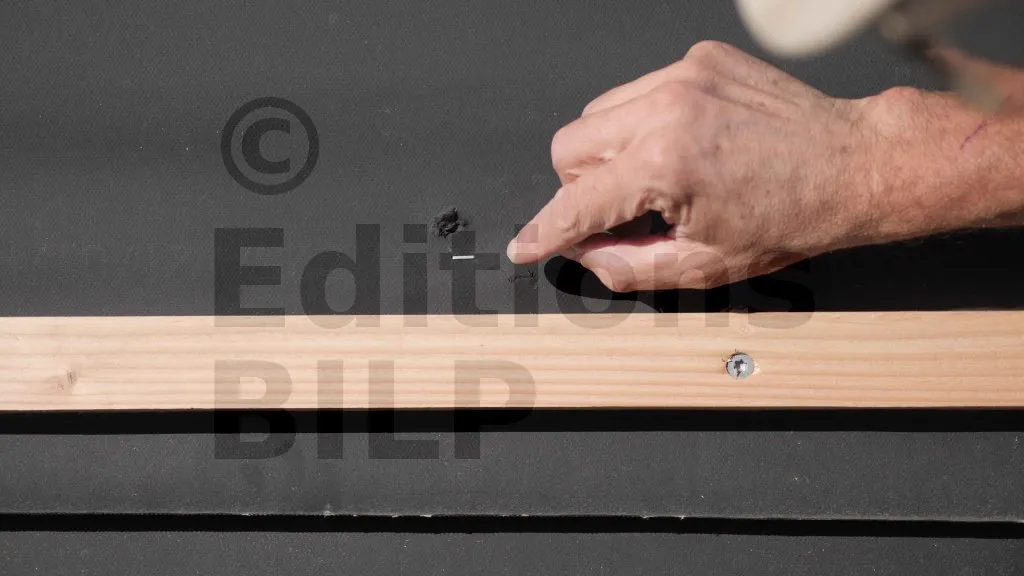

Couvrez tous les trous présents sur le pare-pluie pour garantir l’efficacité de son étanchéité.

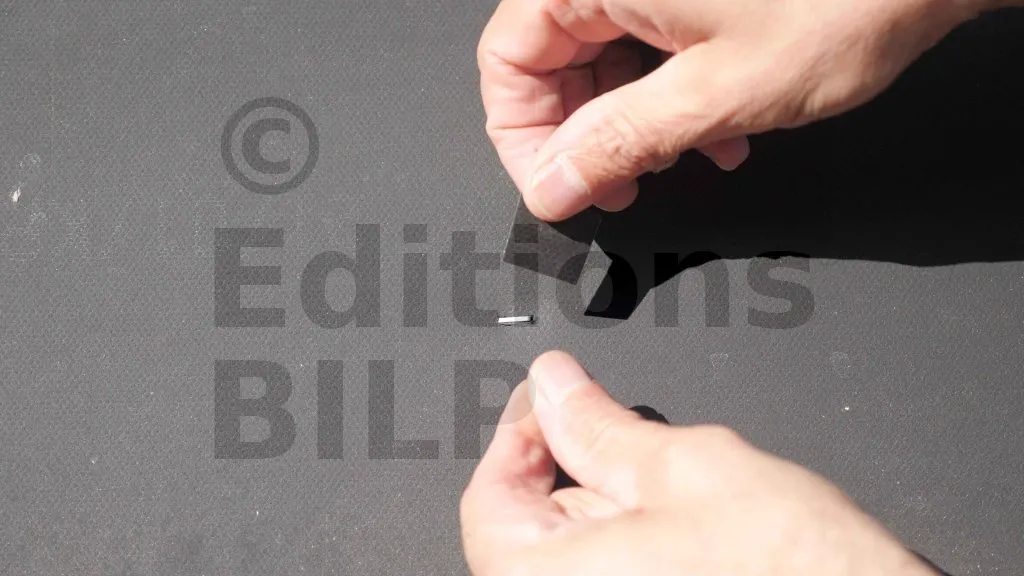

Recouvrez les agrafes de fixation du pare-pluie avec de l’adhésif spécifique pour pare-pluie. Cela prévient la rouille des agrafes due à l’exposition aux intempéries, évitant ainsi que leur dégradation ne compromette le pare-pluie.

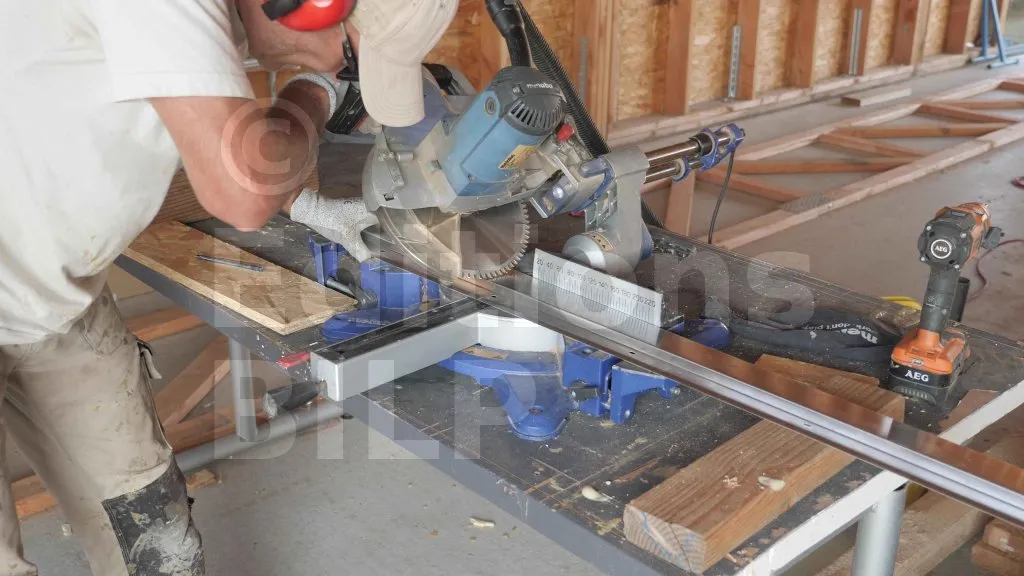

Découpez les profilés aux dimensions requises. Pour les angles sortants, effectuez des découpes obliques afin que les profilés puissent s’ajuster parfaitement lorsqu’ils seront installés.

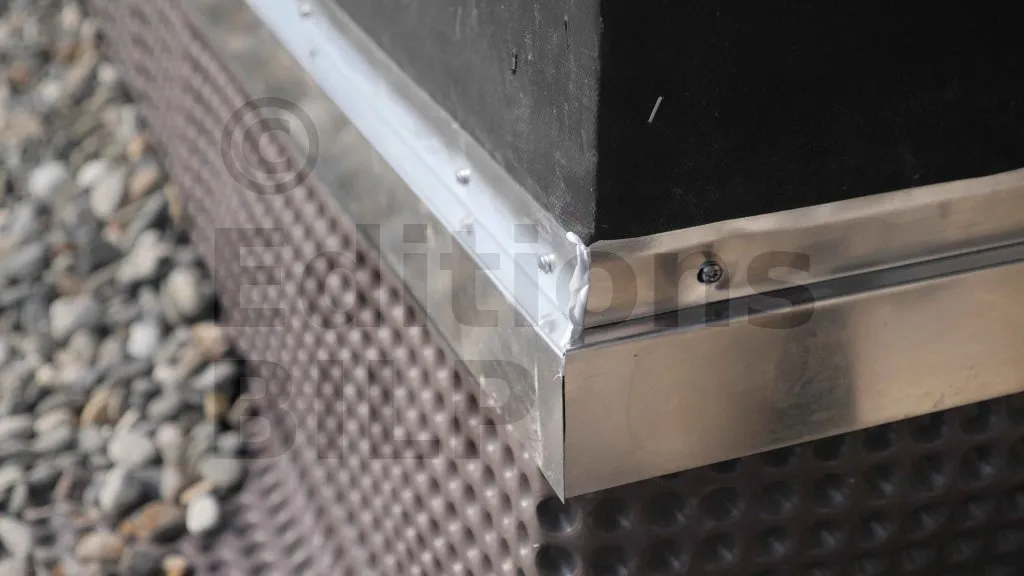

Fixez un profilé anti-rongeurs au bas de l’écran pare-pluie pour prévenir l’entrée des insectes et des rongeurs derrière la membrane, ce qui pourrait endommager la structure du bâtiment et compromettre l’efficacité de la membrane pare-pluie. Fixez-le avec des vis appropriées à leurs points de fixation et remplissez les joints avec du mastic acrylique.
