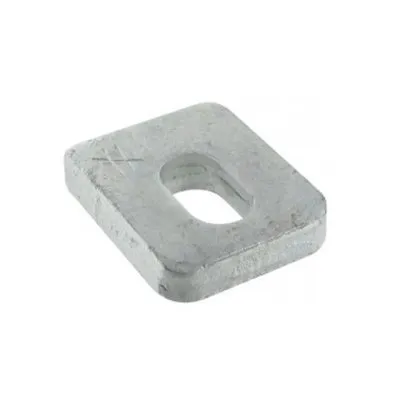

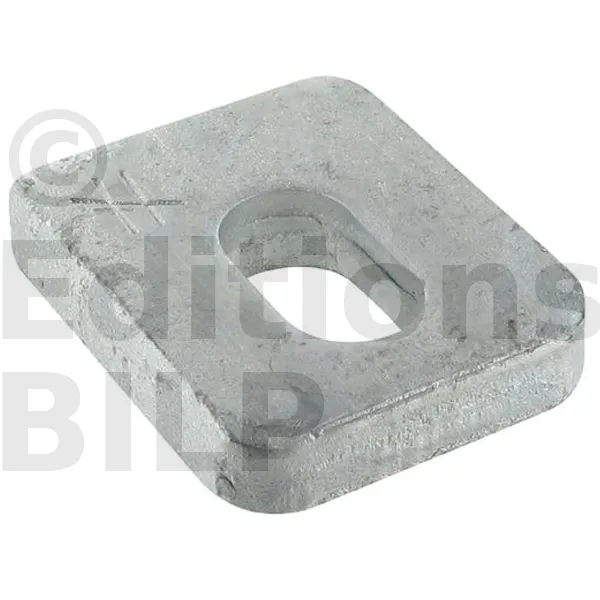

Rondelle pour ancrages AH 40x50x10mm - Réf. US40/50/10G-B
- RéférenceUS40/50/10G-B
- Epaisseur10mm
- FabricationFrançaise
- MatériauAcier S235JR
- MarqueSIMPSON Strong-Tie
- FinitionGalvanisation à chaud
- Largeur (B)50mm
- Perçages13,5x25mm
Rondelle pour ancrages AH et HTT5
Produit complémentaire aux ancrages pour montant d’ossature AH et HTT5. Utilisable pour divers assemblages bois.
Caractéristiques
Matière
- Acier S235JR,
- Finition galvanisation à chaud.
Avantages
US50/50/8G, associée à l’ancrage AH :
- Renforce la connexion montant-lisse basse,
- Empêche le soulèvement du montant,
- Compatible avec les montants de 45 mm.
US50/50/8G, associée à l’ancrage HTT5 :
- Permet d’augmenter la résistance au soulèvement de l’ancrage HTT5.
Applications
Support
- Bois,
- Béton, ...
Domaines d’utilisation
- Doublage des montants de murs ossature bois,
- Assemblages bois, ...
Données techniques

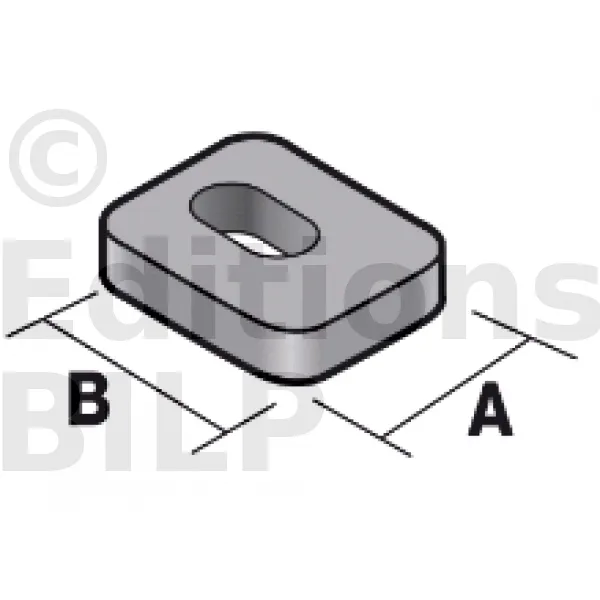

Dimensions
| Références | DB nr. | NOBB nr. | Dimensions [mm] | |||
|---|---|---|---|---|---|---|
| A | B | Ep. | Perçages | |||
| US50/50/8G | 7742588 | 21744487 | 40 | 50 | 10 | 13,5x25 |
| US50/50/8G | 5104727 | 43815236 | 50 | 50 | 8 | 18 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation

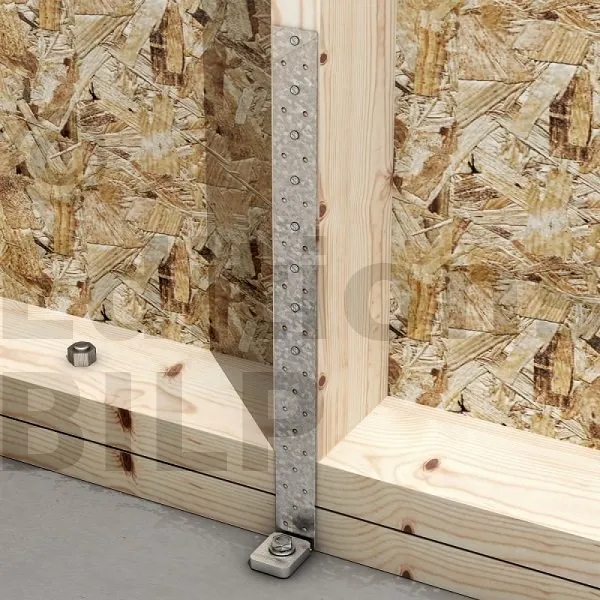

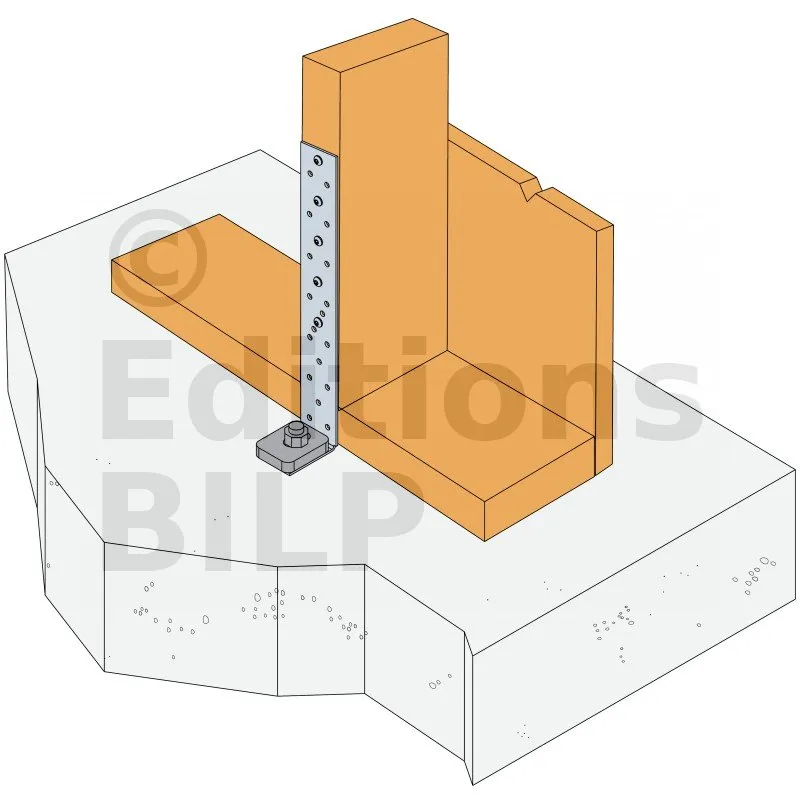

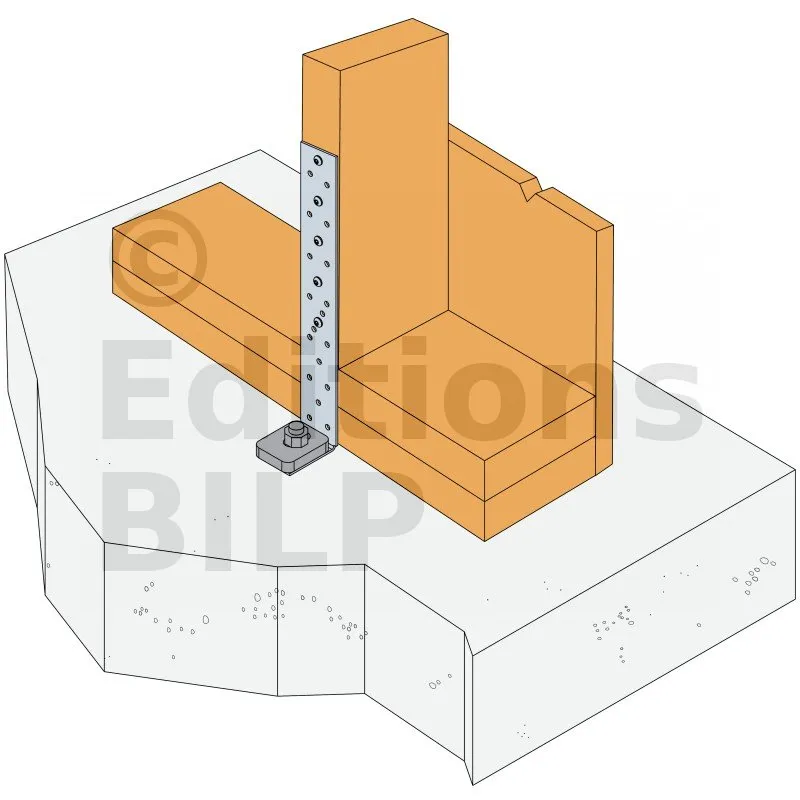

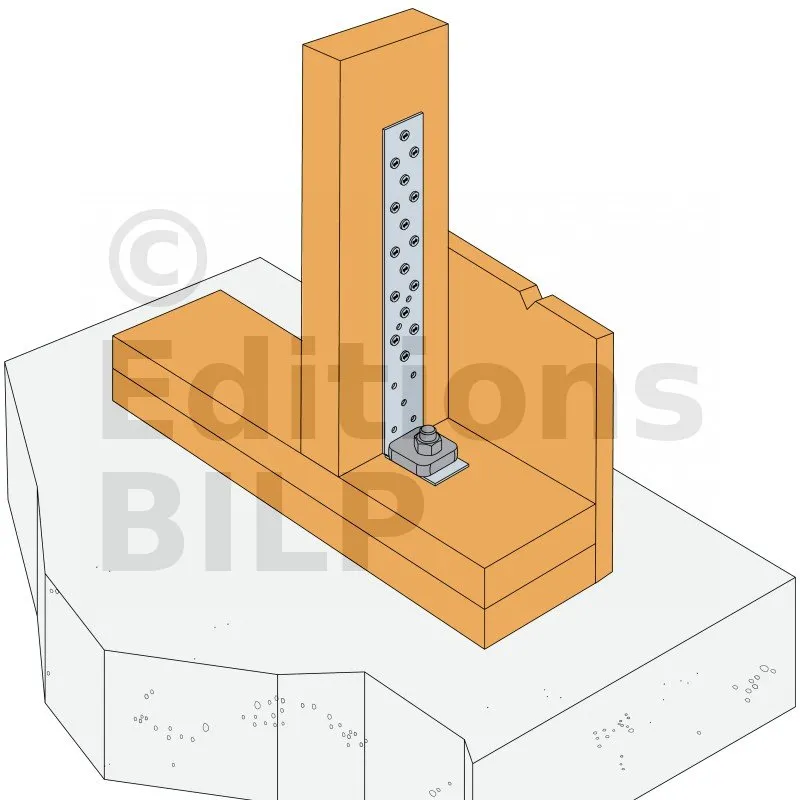

- En association avec l’ancrage AH, la rondelle US40/50/10G garantit les efforts de reprise de charge : elle évite le dépliage de l’équerre lors du soulèvement. La rondelle US50/50/8G est fournie directement collée sur l’ancrage AH.

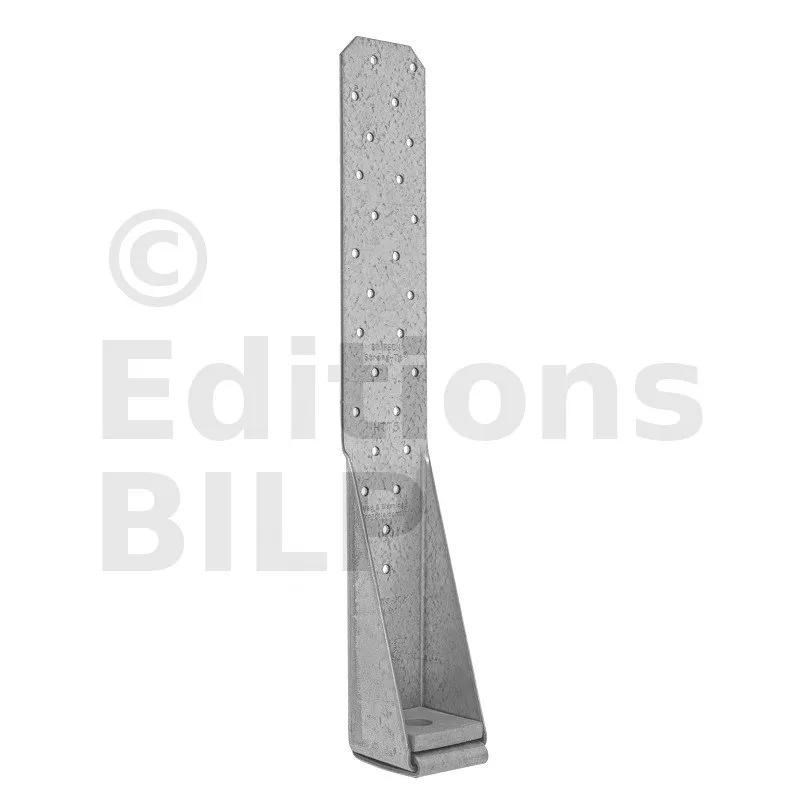

- En association avec l’ancrage HTT5, la rondelle US50/50/8G permet d’augmenter sa capacité au soulèvement. La résistance de la fixation dans le support est néanmoins à vérifier.
Les imperfections sur les panneaux d’ossature sont comblées à l’aide de mousse de polyuréthane expansive.
texte=Pistolet|points=1400,450,2050,450,2335,770|couleur=#FFFFFF|couleur_fleche=#FFFFFF

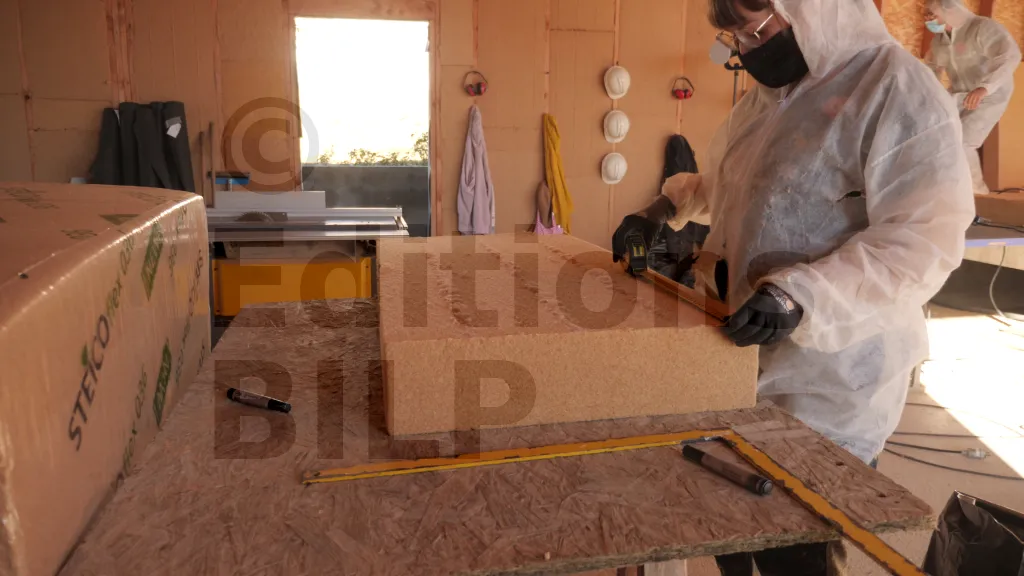

Munissez-vous d’un mètre, d’un marqueur et d’une équerre. Les panneaux d’isolant doivent être placés entre les montants d’ossature. Ainsi, la largeur de chaque panneau doit correspondre à l’espace entre les montants, plus cinq à dix millimètres pour permettre à la laine de bien se tasser entre les montants.
