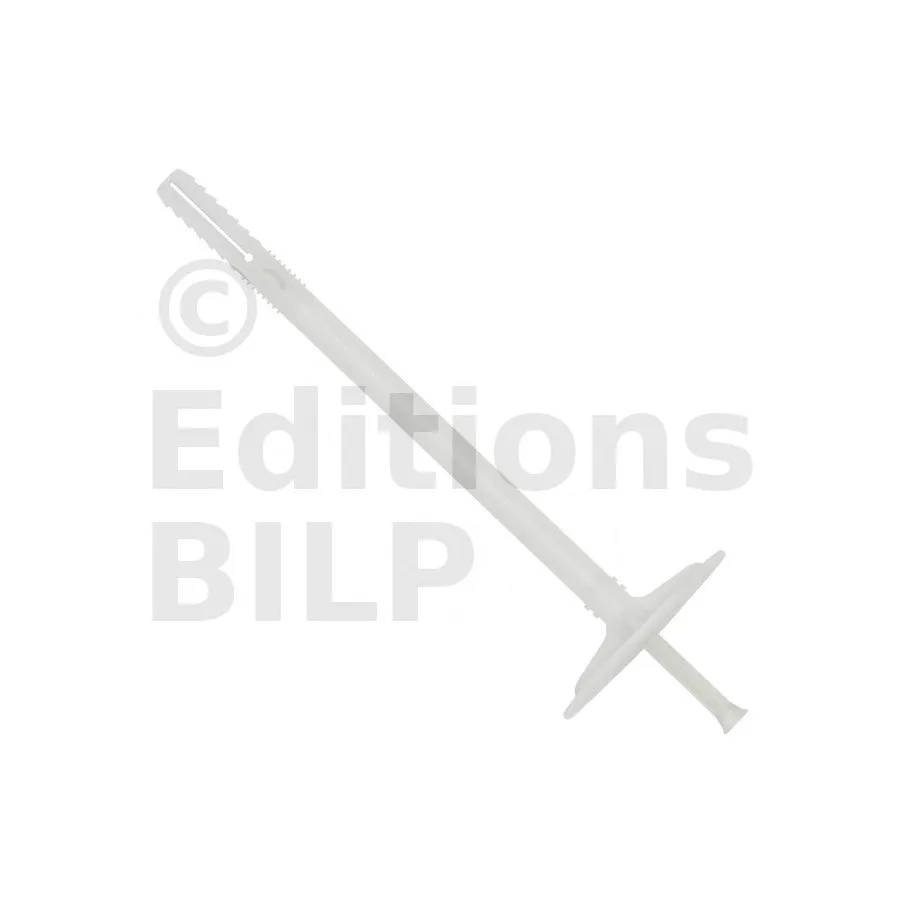

Cheville d’isolation à frapper avec clou en plastique pour isolants thermiques souple et rigide extérieurs IPA - Réf. IPA10200
-
RéférenceIPA10200
-
Fabricationfrançaise
-
MatériauPolypropylène
-
Diamètre (D1)10mm
-
MarqueSIMPSON Strong-Tie
-
Profondeur d’ancrage (hef)ABC : 25mm ; D : 40mm ; E : 60mm
-
Profondeur minimale de perçage [h1]ABC : 35mm ; D : 50mm ; E : 70mm
-
Épaisseur Isolant Maxi Béton, brique creuse & pleine (ABC) [mm]175
-
Épaisseur isolant Maxi Parpaing (D) [mm]160
-
Épaisseur Isolant Maxi Béton cellulaire (E) [mm]140
Caractéristiques
Agréments techniques : ETA-14/0342 ;
Déclarations de performance : FR-DoP-IPA ;
Matière
- Polypropylène.
Avantages
- Fixations d’isolant jusqu’à 195 mm d’épaisseur,
- Pointes en polypropylène pour une diminution des ponts thermiques,

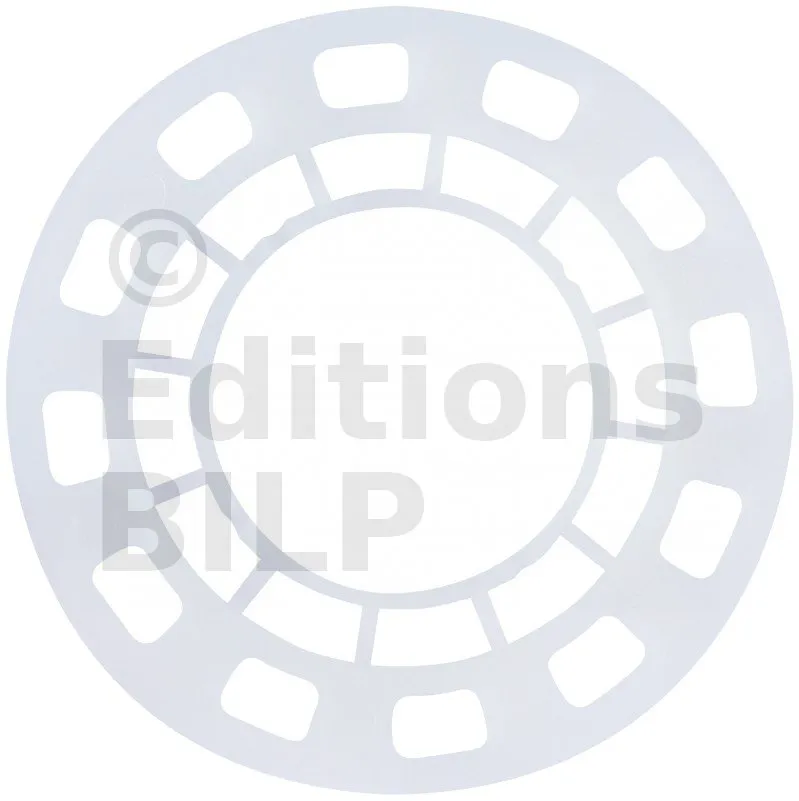

- Rondelles 60 et 90 mm pour un plaquage parfait des isolants rigides et souples,
- Bonne expansion dans tous les types de supports,
- Qualifié pour systèmes ETICS.
Applications
Support
- Béton non fissuré,
- Brique creuse et brique pleine,
- Parpaing et béton cellulaire.
Domaines d’utilisation

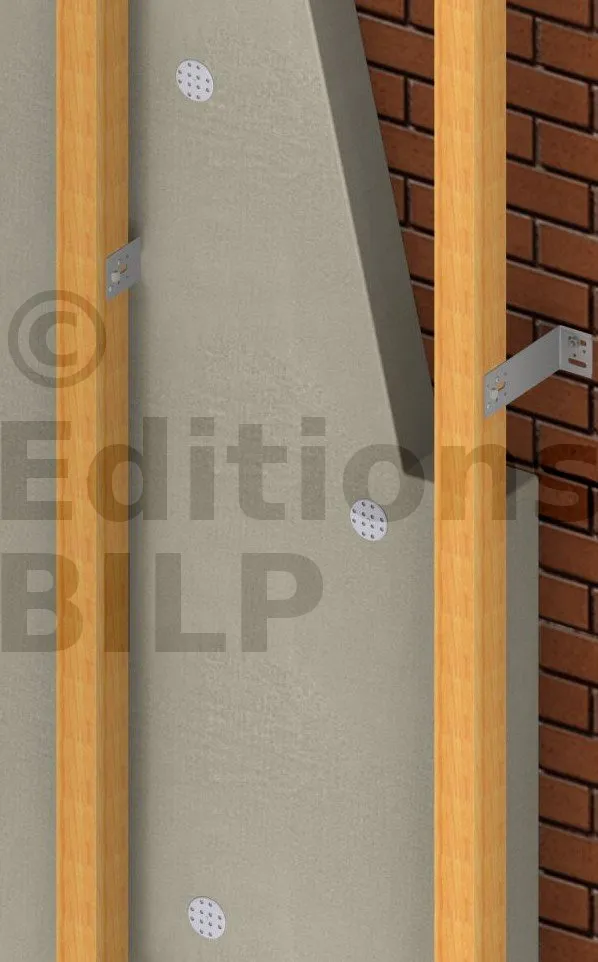

- Isolation des bardages rapportés sur ossature bois et/ou métallique avec équerres,

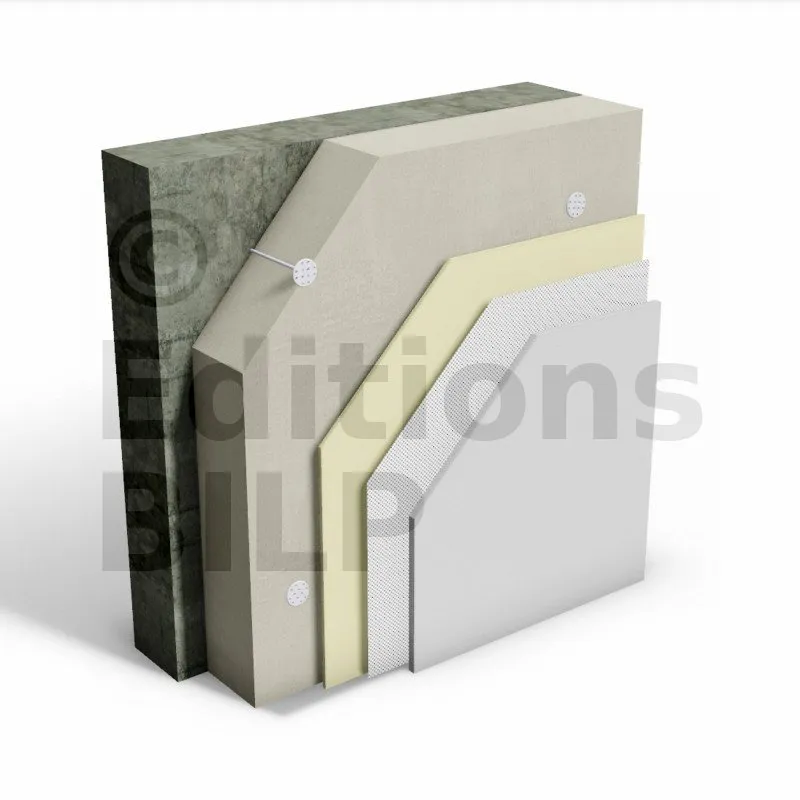

- Isolation par enduit sur isolant (ETICS-External Thermal Insulation Composit System).
Données techniques
Données d’installation
Références | Ø cheville [mm] | Longueur [mm] | Épaisseur Isolant Maxi Béton, brique creuse & pleine (ABC) [mm] | Épaisseur isolant Maxi Parpaing (D) [mm] | Épaisseur Isolant Maxi Béton cellulaire (E) [mm] | Prof. d’ancrage (ABC) [[hef] mm] | Prof. d’ancrage (D) [[hef] mm] | Prof. d’ancrage (E) [[hef] mm] | Prof. mini de perçage (ABC) [[h1] mm] | Prof. mini de perçage (D) [[h1] mm] | Prof. mini de perçage (E) [[h1] mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
IPA10140 | 10 | 140 | 115 | 100 | 80 | 25 | 40 | 60 | 35 | 50 | 70 |
IPA10160 | 10 | 160 | 135 | 120 | 100 | 25 | 40 | 60 | 35 | 50 | 70 |
IPA10180 | 10 | 180 | 155 | 140 | 120 | 25 | 40 | 60 | 35 | 50 | 70 |
IPA10200 | 10 | 200 | 175 | 160 | 140 | 25 | 40 | 60 | 35 | 50 | 70 |
IPA10220 | 10 | 220 | 195 | 180 | 160 | 25 | 40 | 60 | 35 | 50 | 70 |
Charges en traction
Références | Longueur [mm] | Ø cheville [mm] | Traction [Rds,N] [kN] | ||||
---|---|---|---|---|---|---|---|
Béton non fissuré C16/20 | Brique pleine | Brique Creuse | Parpaing | Béton cellulaire | |||
IPA10140 | 140 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
IPA10160 | 160 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
IPA10180 | 180 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
IPA10200 | 200 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
IPA10220 | 220 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
Précisions d’usage
Le choix de la cheville s’effectue en fonction de l’épaisseur du support. De plus, les cahiers 3316 & 3194 du CSTB préconisent d’adapter le diamètre des rosaces en fonction du type d’isolant :
Sur isolant rigide : diamètre de rosace = 60 mm*
- Polystyrène expansé,
- Polystyrène extrudé,
- Panneau de laine minérale rigide.
Sur isolant souple : diamètre de rosace = 90 mm*
- Rouleaux de laine minérale,
- Fibre de bois,
- Chanvre,
- Ouate de cellulose.
* Les deux rondelles sont fournies.
Nombre de fixations / m² :
- Panneaux à dérouler entre chevrons = 2.6/m²,
- Fixation sans participation de l’ossature = 3.3/m²,
- Fixation avec participation de l’ossature = 2.2/m².
