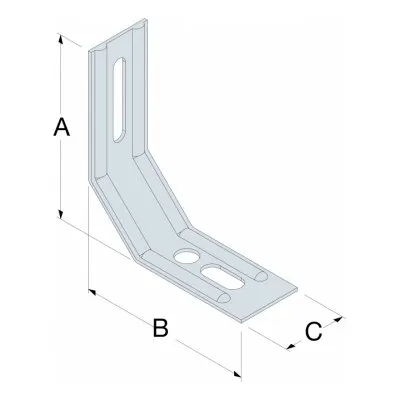

Equerre nervurée à pan coupé - Réf. ENPC145/1.5_100

bientôt DISPO
Expédition estimée dans 8 jours.
0€78
  HT  / équerre
soit 78.25€ pour 100 équerres
(93.90 € TTC)

  • Référence
    ENPC145/1.5_100
  • Epaisseur
    1.5mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (C)
    30mm
  • Profondeur (B)
    81mm
  • Perçages Aile B
    1Ø9 - 1Ø9x20
  • Perçages Aile A
    1Ø6.5x45

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages

  • Gamme large pour une variété d’utilisations,
  • Utilisable sur bois et sur béton,
  • Trous oblongs facilitant l’ajustement des assemblages,
  • Respecte le DTU36.5.

Applications

Support

  • Porteur : menuiserie PVC, bois, aluminium, acier,
  • Porté : bois, béton, acier.

Domaines d’utilisation

  • Fixation de menuiseries intérieures et extérieures.

Données techniques

Dimensions et Valeurs Admissibles
Plan du mur de séparation

Maintenant que tous les matériaux sont réunis, nous pouvons passer à la réalisation de notre mur de séparation. Voici un bref aperçu de notre plan :

texte=Mur porteur|points=1252,102,612,102|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Mur porteur|points=1882,642,2086,642|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Dégagement|points=500,420,350,420|couleur=#7e7e7e|couleur_fleche=#ffffff
texte=Mur de séparation|points=1278,288,1180,288,1180,418|couleur=#7e7e7e|couleur_fleche=#7e7e7e
RéférencesDimensions [mm]Perçages Aile APerçages Aile BValeurs admissibles suivant DTU36.5 [daN]
A B C Ep. Ø6.5 Ø6.5x20 Ø6.5x30 Ø6.5x45 Ø9 Ø9x20 R1.d
ENPC55/1.5 55 81 30 1.5 - 1 - - 1 1 12
ENPC70/1.5 70 81 30 1.5 - - 1 - 1 1 12
ENPC85/1.5 85 81 30 1.5 - - - 1 1 1 12
ENPC100/1.5 100 81 30 1.5 1 - - 1 1 1 12
ENPC115/1.5 115 81 30 1.5 2 - - 1 1 1 12
ENPC130/1.5 130 81 30 1.5 3 - - 1 1 1 12
ENPC145/1.5 145 81 30 1.5 4 - - 1 1 1 12
