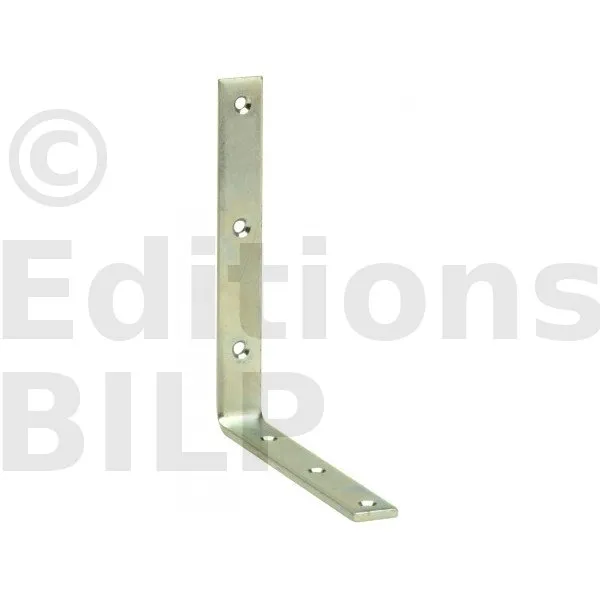

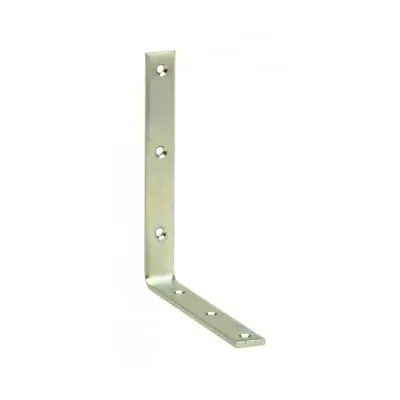

Console de renfort - Réf. CRE100_50
Console de renfort CRE
La console de renfort CRE est utilisée pour la fixation d‘étagères et d‘éléments décoratifs.
Caractéristiques
Matière
- Acier D11 suivant NF EN 10111,
- Finition électro-zinguée blanche suivant ISO 2081,
- Épaisseur : 4 mm.
Avantages
- Très bonne rigidité de l‘équerre,
- Perçages fraisés qui permettent aux vis de se fondre dans l‘épaisseur de l‘équerre.
Applications
Support
- Porteur : béton, maçonnerie, bois, acier,
- Porté : planchers ou bois massif, panneaux.
Domaines d’utilisation
- Etagère de rangement pour charges importantes,
- Appui de fenêtre,
- Support de comptoir,
- Ancrage de planches de coffrage, …
Données techniques
Dimensions

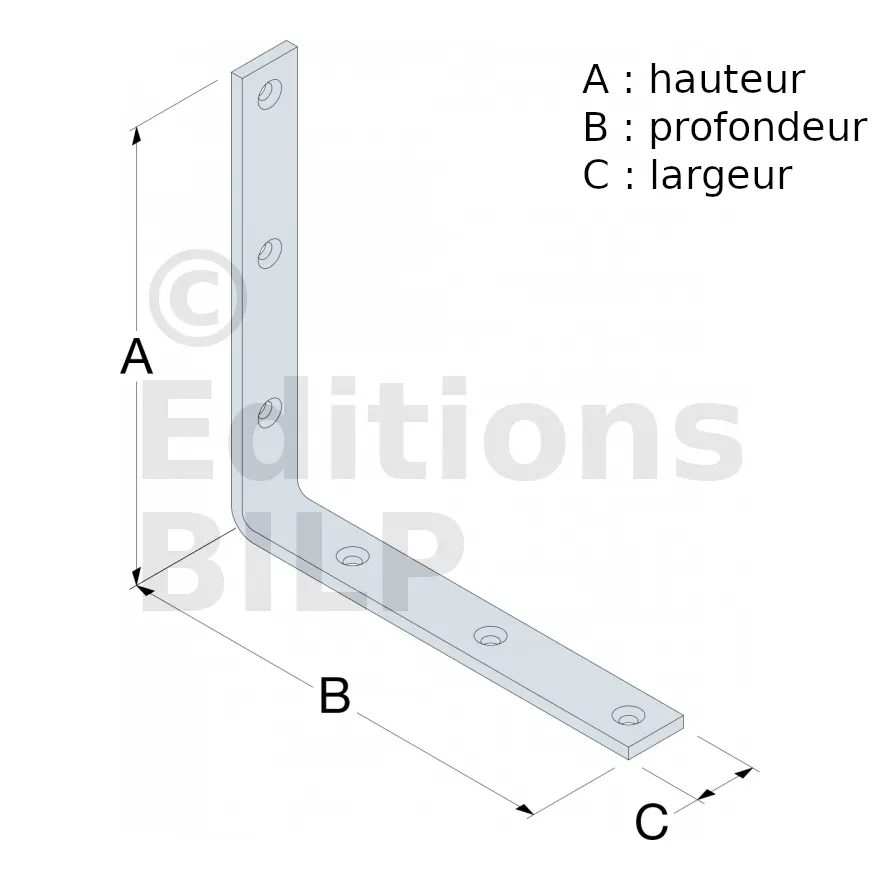

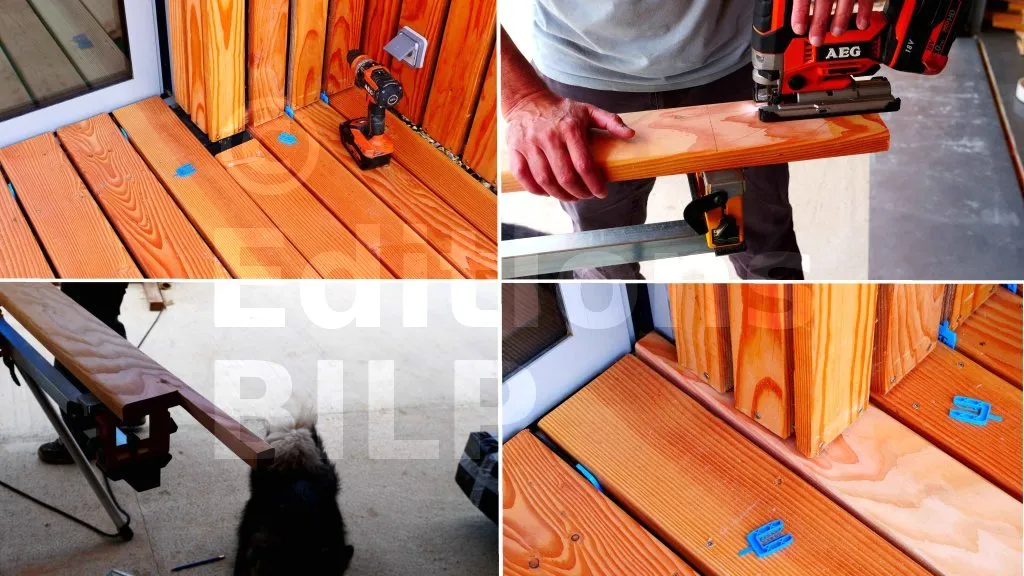

L’ajustement des lames de platelage au niveau de la façade demande précision et méthode. Chaque lame doit venir se positionner au plus près du bardage ou du dormant de la menuiserie, tout en respectant un jeu de ventilation indispensable. Pour cela, on utilise des cales pour garantir un écart constant, puis on réalise des découpes sur mesure à la scie sauteuse, souvent en “L” après avoir tracé l’encoche, afin que les lames épousent parfaitement la géométrie de la façade.
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 (chanfreiné Ø8.5) | Ø5 (chanfreiné Ø8.5) | |
| CRE50 | 50 | 50 | 18 | 4 | 2 | 2 |
| CRE70 | 70 | 70 | 18 | 4 | 2 | 2 |
| CRE100 | 100 | 100 | 18 | 4 | 3 | 3 |
| CRE120 | 120 | 120 | 18 | 4 | 3 | 3 |
| CRE140 | 140 | 140 | 18 | 4 | 3 | 3 |
| CRE160 | 160 | 160 | 20 | 4 | 3 | 3 |
| CRE190 | 190 | 190 | 20 | 4 | 3 | 3 |
| CRE250 | 250 | 250 | 20 | 4 | 3 | 3 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

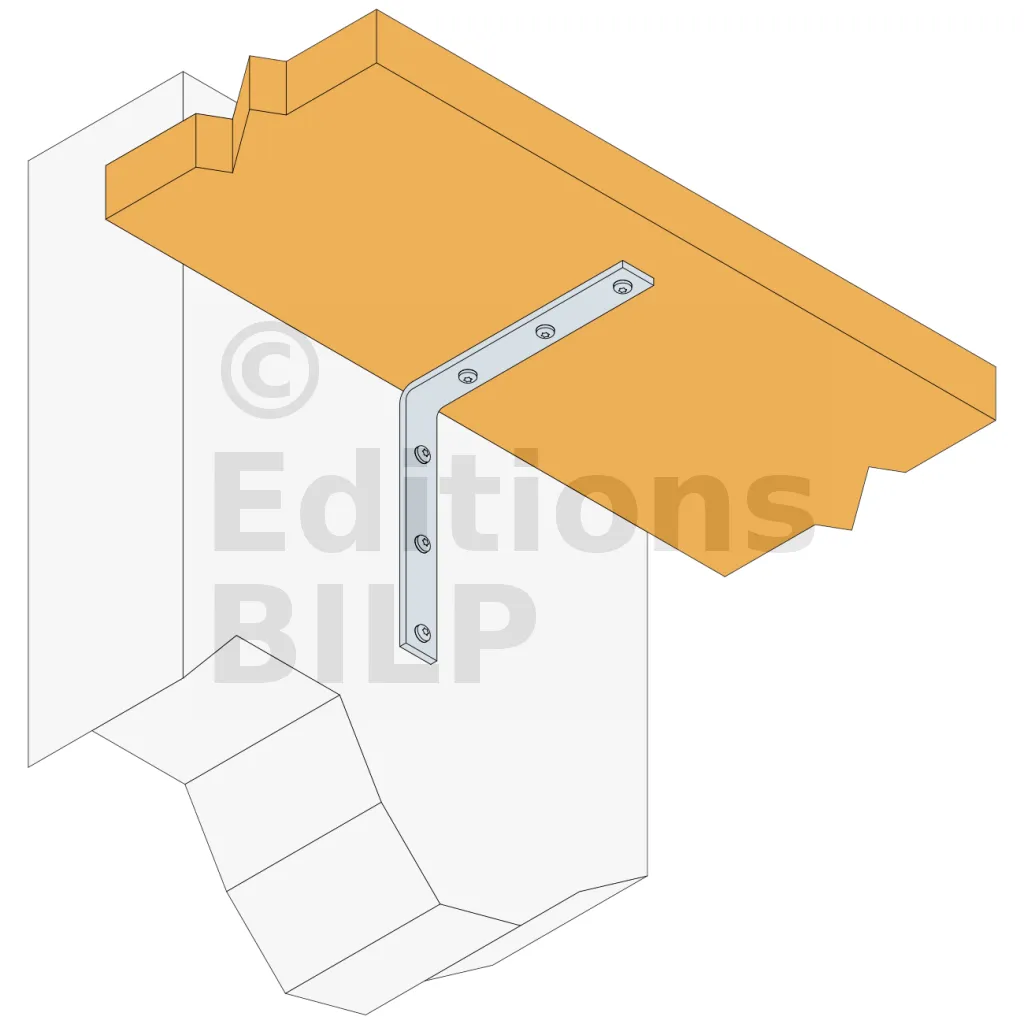

Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.

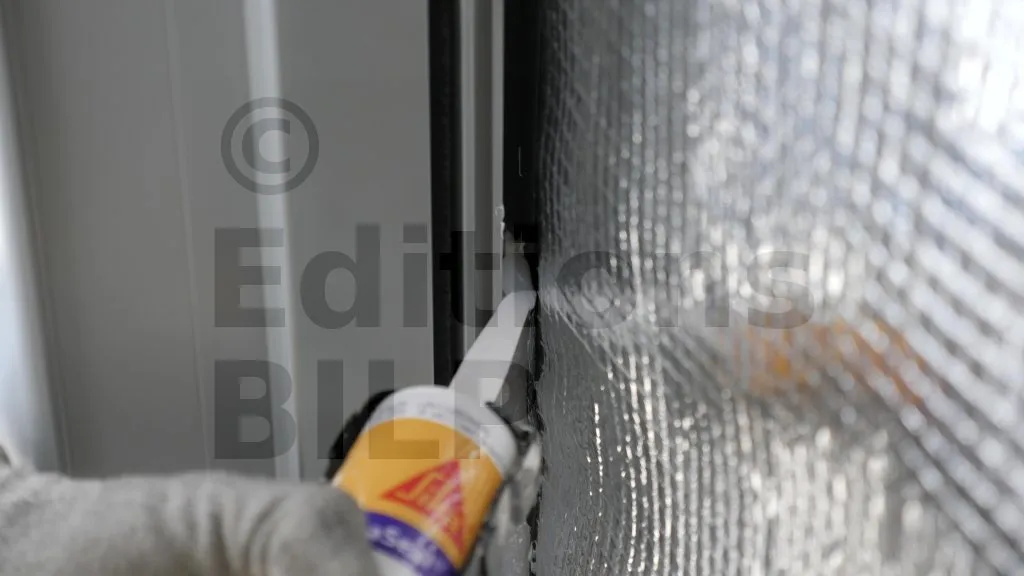

La pose des fonds de joint et du silicone est réalisée après la mise en place définitive des baies, une fois les réglages terminés et le Compriband posé côté extérieur. Depuis l’intérieur, la première étape consiste à mettre en place un fond de joint compressible continu au fond du creux : il sert à régler la profondeur du mastic, à éviter qu’il colle sur trois faces et à lui permettre de travailler en souplesse. Ensuite, un joint de silicone (ou autre mastic élastomère adapté) est appliqué en remplissant la gorge entre dormant et support, puis lissé afin d’obtenir un cordon régulier, bien accroché sur les deux rives. Ce joint intérieur, combiné au Compriband extérieur, assure une double barrière d’étanchéité conforme à l’esprit du DTU, tout en permettant les petits mouvements différentiels entre la baie et la structure.
