Dents assurant un bon maintien du clip sur la languette,
Trou de pointe décalé pour faciliter le clouage,
Trous oblongs pour des largeurs d’agrafes de 6 à 16 mm.
Applications
Support
Porteur : tasseaux, panneaux bois, ...
Porté : tous types de lambris rainurés, ...
Domaines d’utilisation
Fixation de lambris.
Données techniques
Dimensions
La pose du profilé en aluminium
Terminez l’installation de votre baie vitrée en recouvrant les bords tranchants du cadre avec des profilés en aluminium après la finition du mur, pour réduire les risques de blessures accidentelles.
texte=Profilé en alumunium|points=2022,800,2170,800,2255,1250|type_legende=trait_#couleur=7e7e7e
Le recouvrement du joint en Compriband
Appliquez du joint en silicone sur le Compriband à la fois à l’extérieur et à l’intérieur pour assurer une protection complète contre les infiltrations d’eau et d’air.
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Pointes Ø1,5 x 20 mm (fournies avec les clips),
Agrafes : largeur 6 à 15 mm.
Installation
1. Positionner les clips sur les tasseaux.

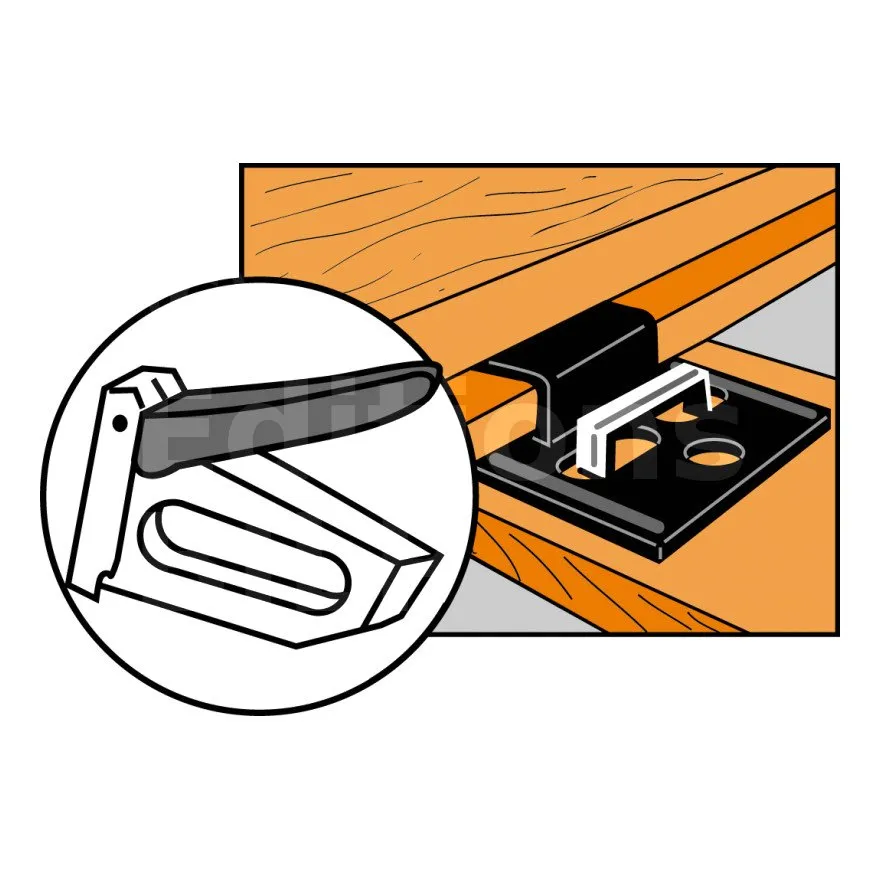

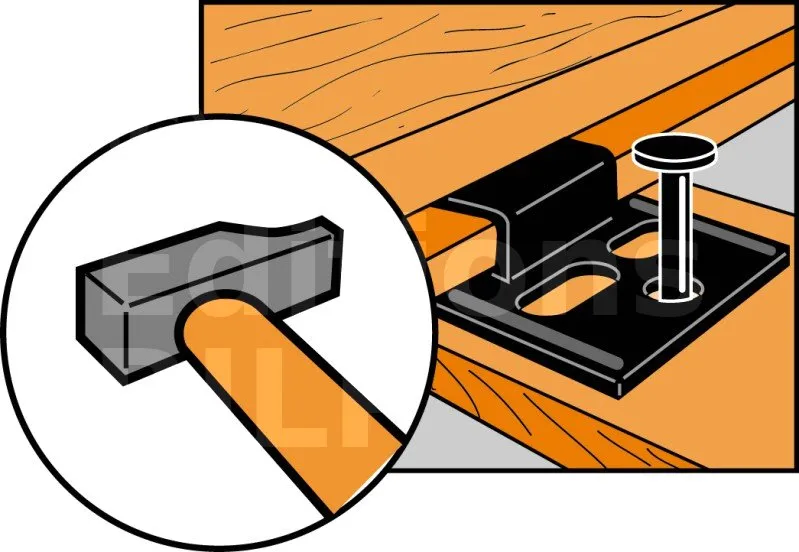

2. Fixer les clips sur les tasseaux à l’aide des pointes fournies ou d’agrafes.
3. Insérer la rainure des lames de lambris sous la languette des clips.
L’insertion des vis de la poignée
Insérez les vis de fixation fournies avec la serrure sur celle-ci.
Le renforcement du jointure entre le rail et la dalle
Renforcez l’étanchéité de la jonction entre le rail et la dalle avec du joint en silicone.
Le traitement du jointure entre le linteau et le cadre
Appliquez du Compriband pour remplir le joint entre le linteau et le cadre. Placez le matériau légèrement en retrait pour permettre l’application ultérieure d’un joint en silicone. Avec le temps, le linteau peut se courber, ce qui pourrait déformer le cadre de la baie et entraver son ouverture et sa fermeture.
