Ancrage pour montant d’ossature 40x294x54mm épaisseur 4mm - Réf. AH29050/4-FR

EN STOCK
Expédition immédiate disponible pour 21 unité(s).
12€88
  HT  / Ancrage
(15.46 € TTC)
    • 40mm
    • 54mm
    • 294mm
  • Autres choix

  • Référence
    AH29050/4-FR
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    AH29050/2-FR : acier galvanisé S250GD + Z275 suivant NF EN 10346 ; Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud.
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile B
    1Ø13
  • Perçages Aile A
    23Ø5
  • Largeur
    40mm

Caractéristiques

Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346, ép 2 mm,
  • Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud, ép 10mm.

Avantages

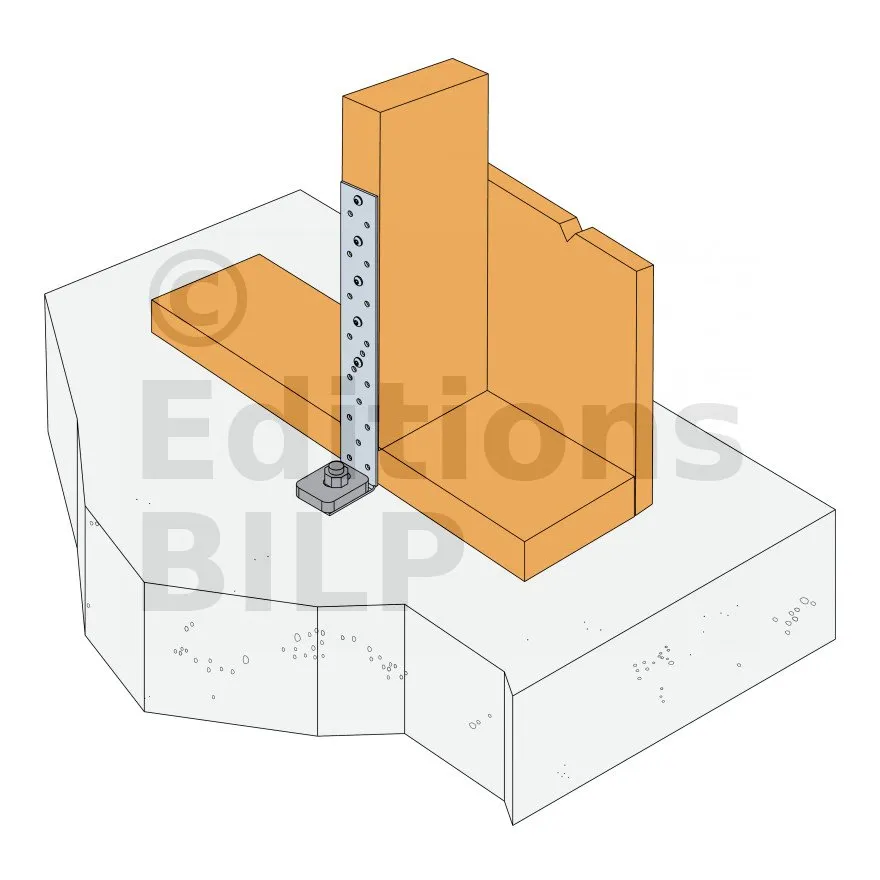

  • Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,

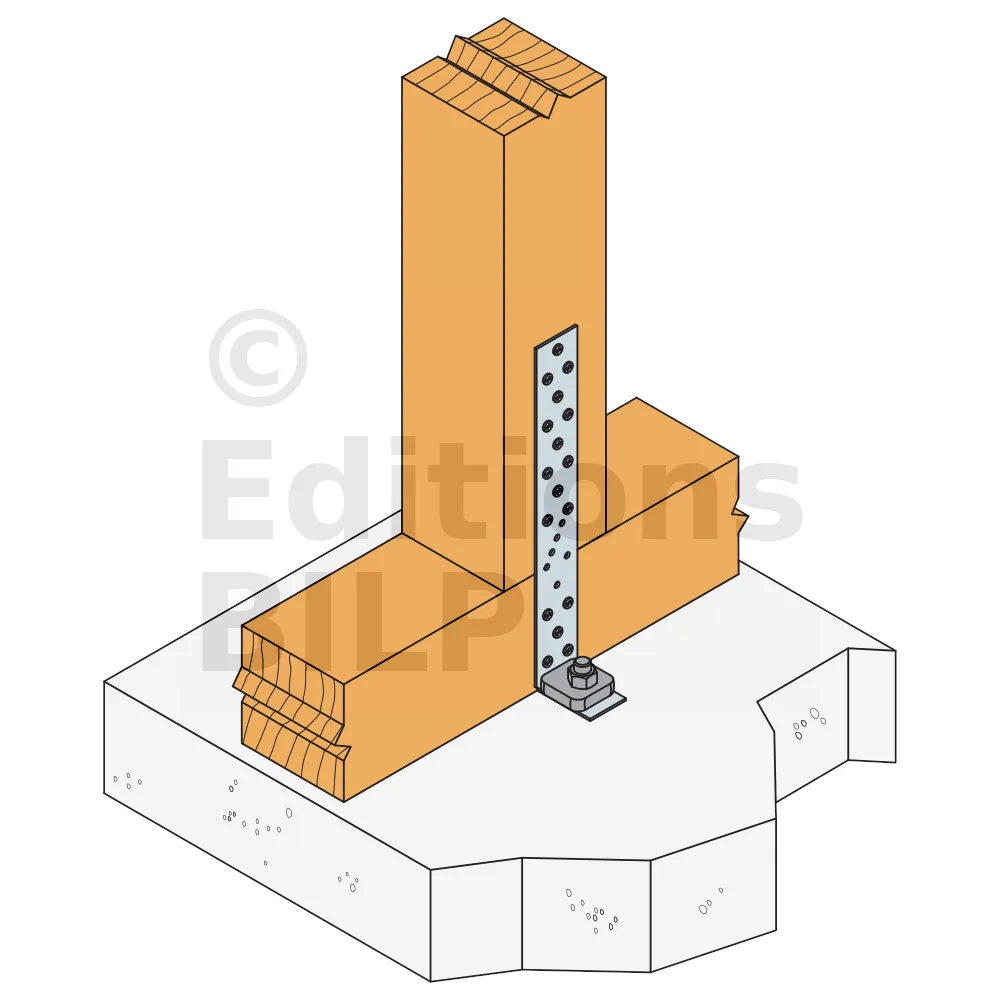

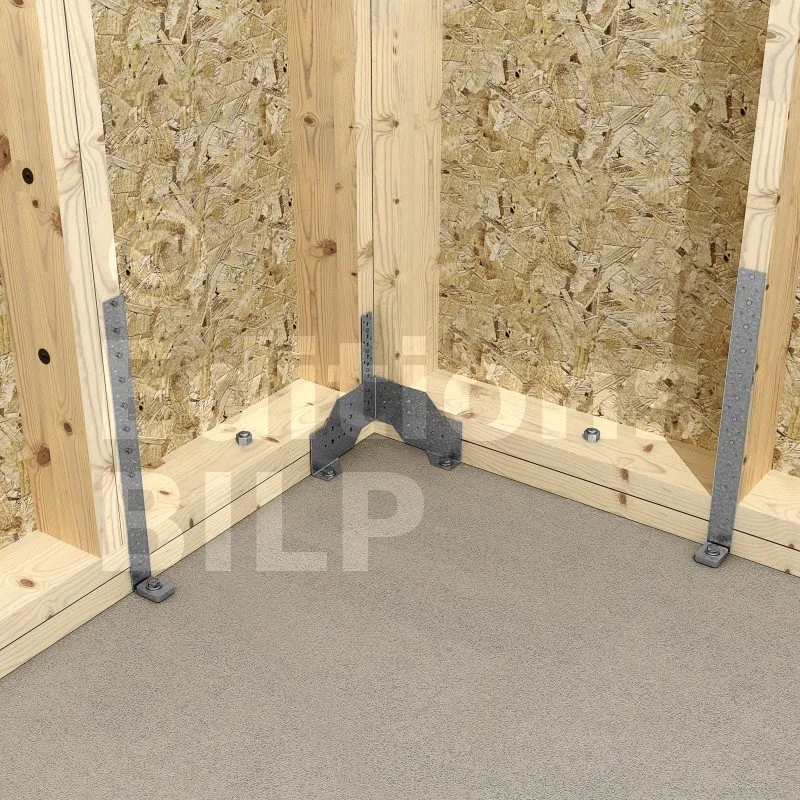

  • Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),

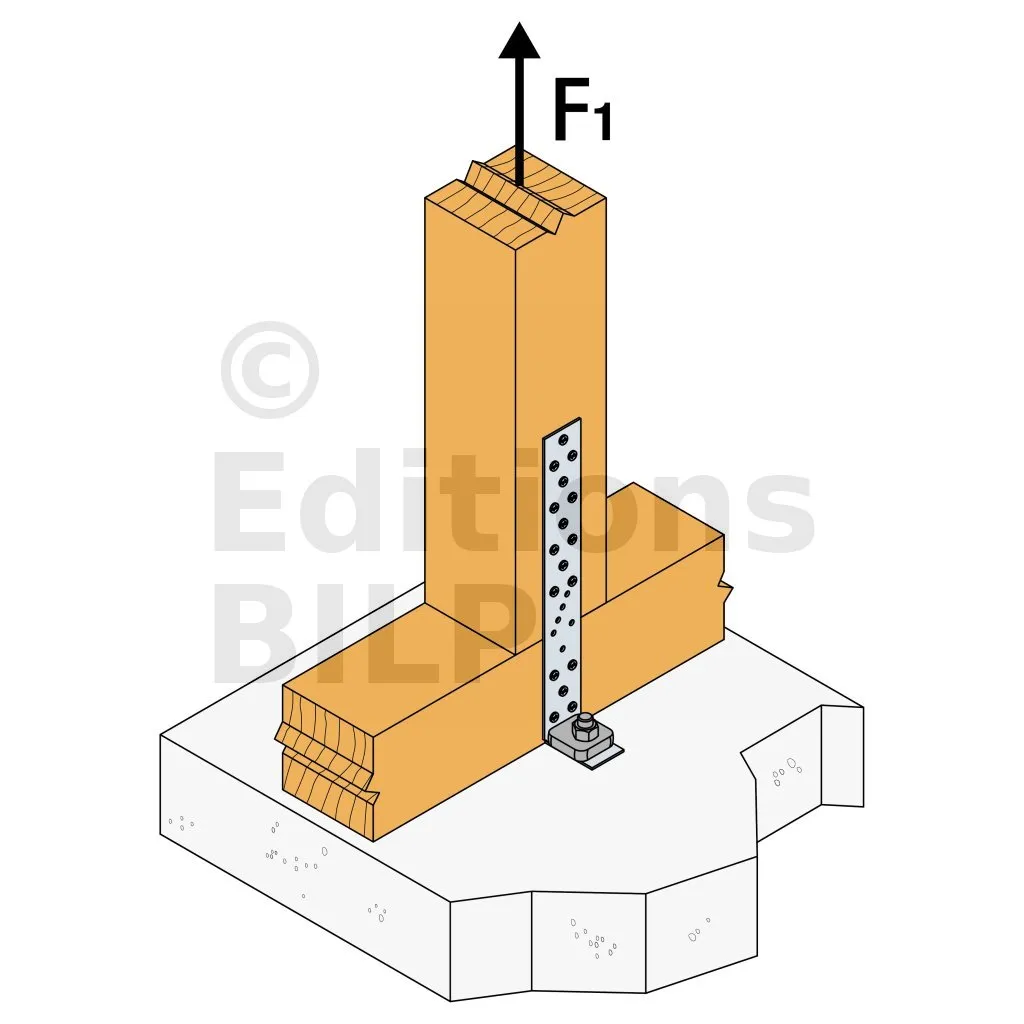

  • Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : la dissipation d‘énergie s‘effectue ainsi au niveau du couturage.

Applications

Support

  • Porteur : bois, béton,
  • Porté : bois.

Domaines d’utilisation

  • Montants ossature bois.

Données techniques

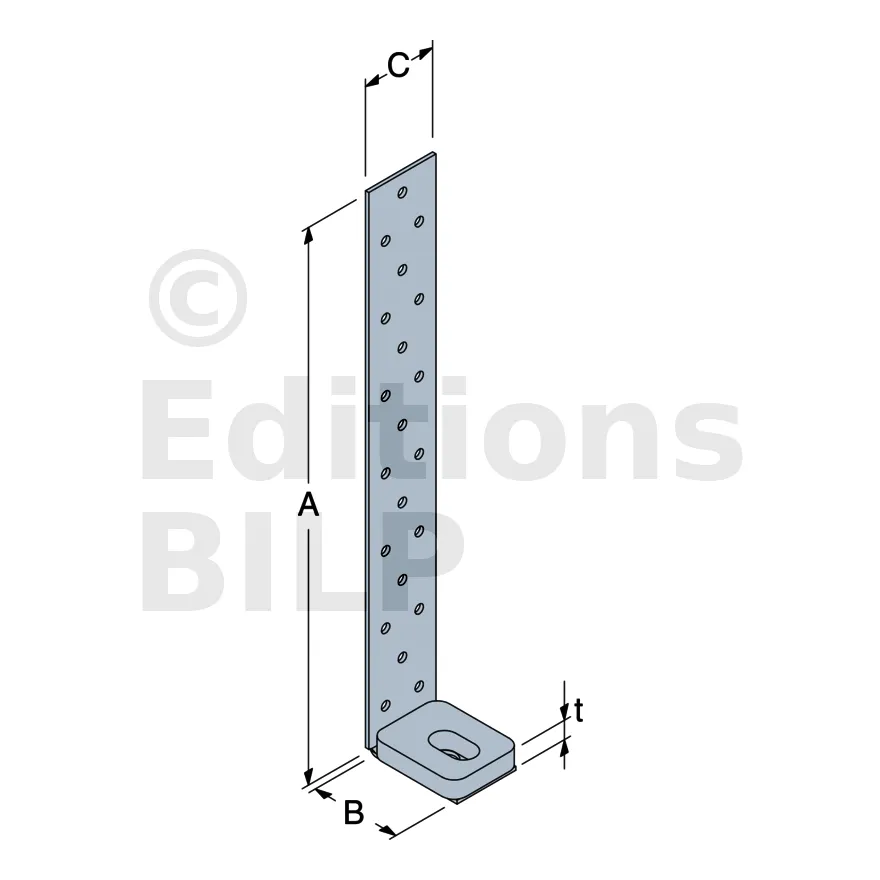

Dimensions

L’étape préalable à la pose des panneaux

Afin d’éviter les ponts thermiques, il est important de vérifier si les panneaux d’ossature des murs présentent des trous ou des fissures. Ces ouvertures peuvent permettre à l’humidité de l’air de s’infiltrer, ce qui entraîne une perte de chaleur.


texte=Etai provisoire|points=1550,640,2225,640,2525,900|couleur=#FFFFFF|couleur_fleche=#FFFFFF
texte=Montant d’ossature|points=1550,765,1920,765,2045,935|couleur=#FFFFFF|couleur_fleche=#FFFFFF
texte=Panneau OSB|points=1550,1110,1800,1110,1890,1215|couleur=#FFFFFF|couleur_fleche=#FFFFFF

RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø13
AH29050/2-FR 292 52 40 2 23 1
AH39050/2-FR 390 52 40 2 27 1
AH49050/2-FR 492 52 40 2 36 1
AH29050/4-FR 294 54 40 4 23 1
AH39050/4-FR 394 54 40 4 27 1
AH49050/4-FR 494 54 40 4 36 1

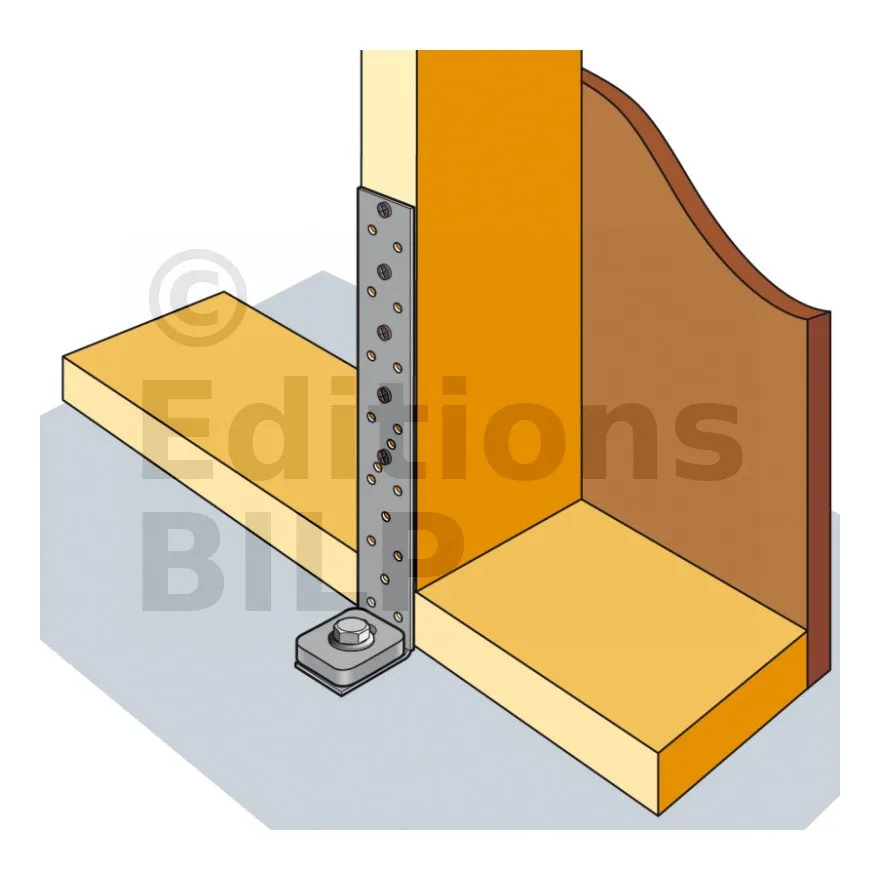

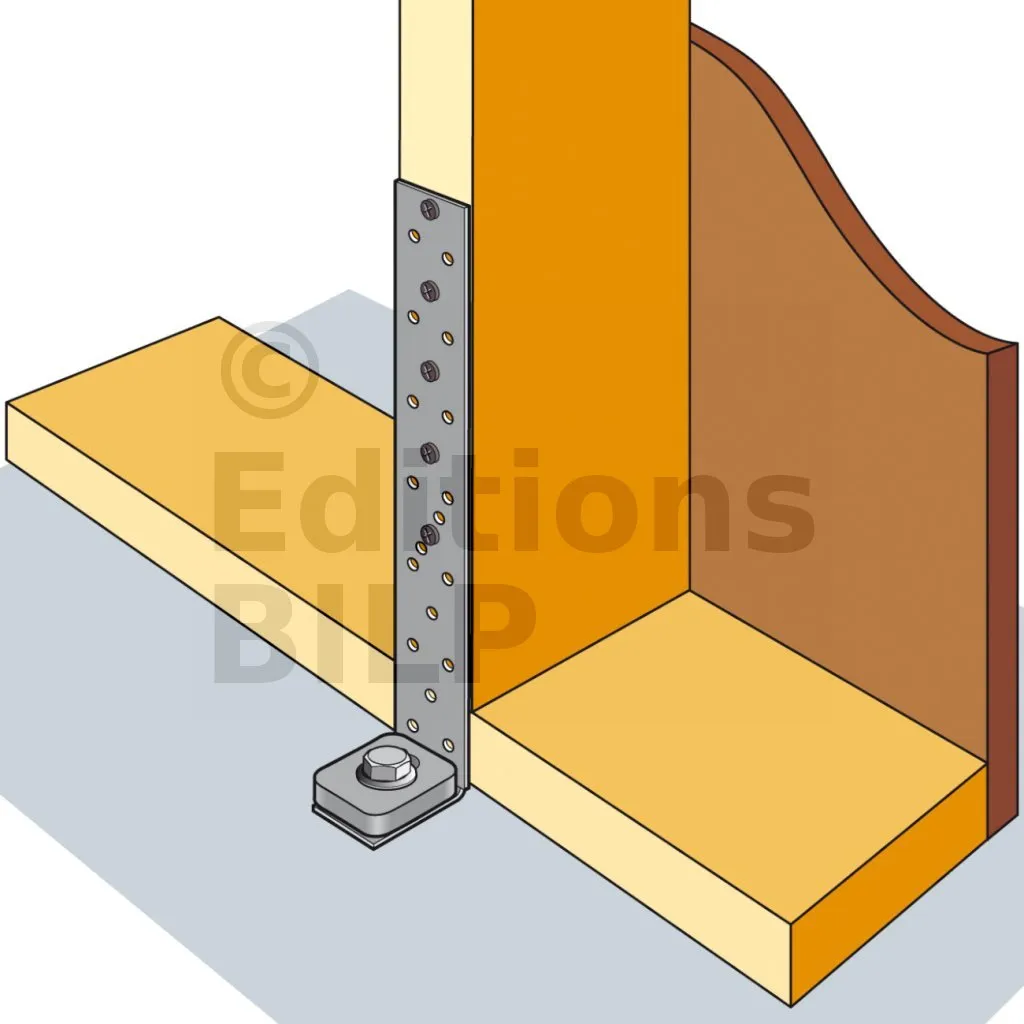

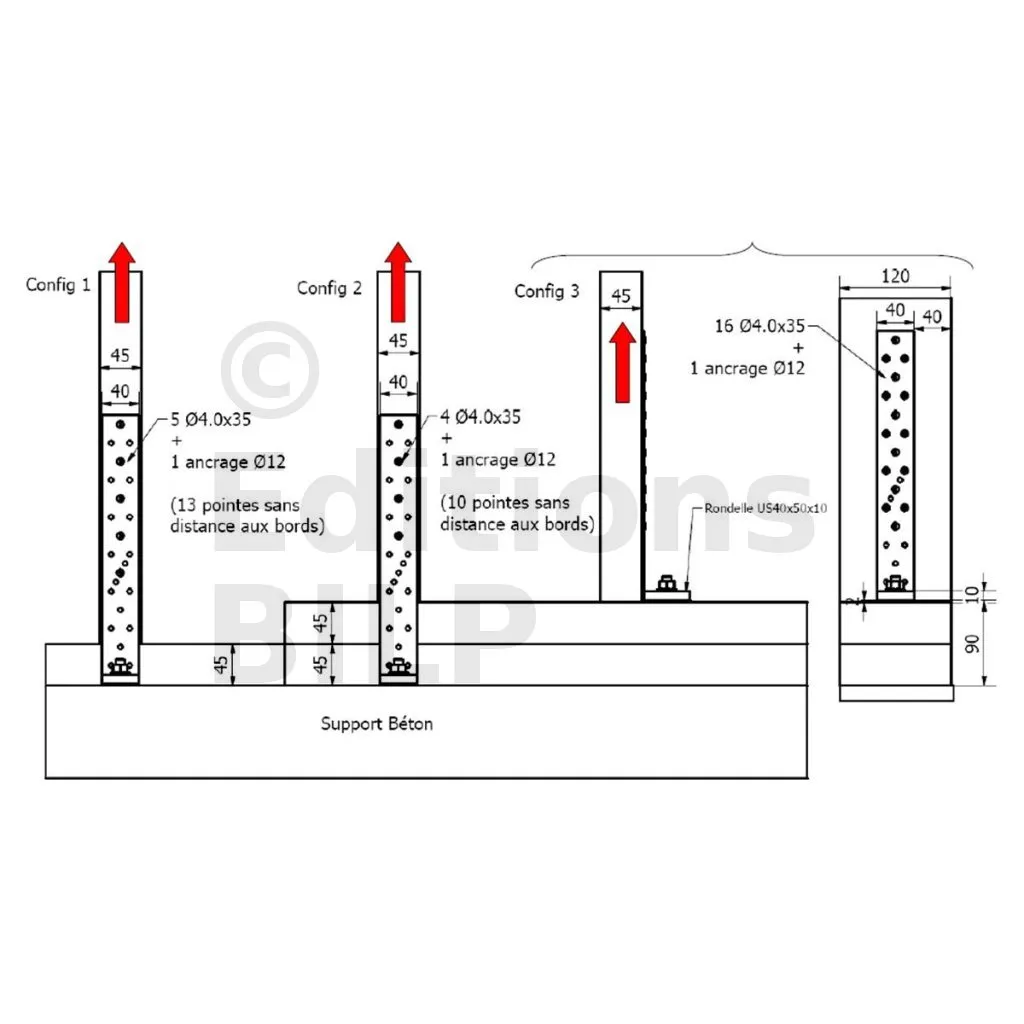

Valeurs caractéristiques - Configuration 1 - 1 lisse basse 45 mm

La coupe

Certains fabricants proposent des couteaux spécialement conçus pour la découpe d’isolants. Ces couteaux peuvent avoir des lames dentelées pour réduire la poussière ou être spécialement conçus pour cet usage. Pour notre projet, nous avons utilisé une scie-sabre, mais une scie sauteuse peut être utilisée pour des coupes plus complexes.


texte=Scie-sabre|points=1450,1400,2100,1400,2550,650|couleur=#FFFFFF|couleur_fleche=#FFFFFF

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN]
Aile A Aile B R1.k(1) R1.k(3)
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35
AH29050/2-FR 5 CNA 1 Ø12 8.3 11.1 8.3
AH39050/2-FR 7 CNA 1 Ø12 11.6 13.8 8.4
AH49050/2-FR 9 CNA 1 Ø12 13.8 13.8 8.4
AH29050/4-FR 5 CNA 1 Ø12 8.3 11.1 8.3
AH39050/4-FR 7 CNA 1 Ø12 11.6 15.5 8.4
AH49050/4-FR 9 CNA 1 Ø12 14.9 18 8.4

Pour la configuration 1, l’utilisation de 1 WA M12-119/20 ou AT-HP + LMAS12/150 est conseillée.

(1)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : (2.23 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1.

(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon WA est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm et l’espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm.

Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.

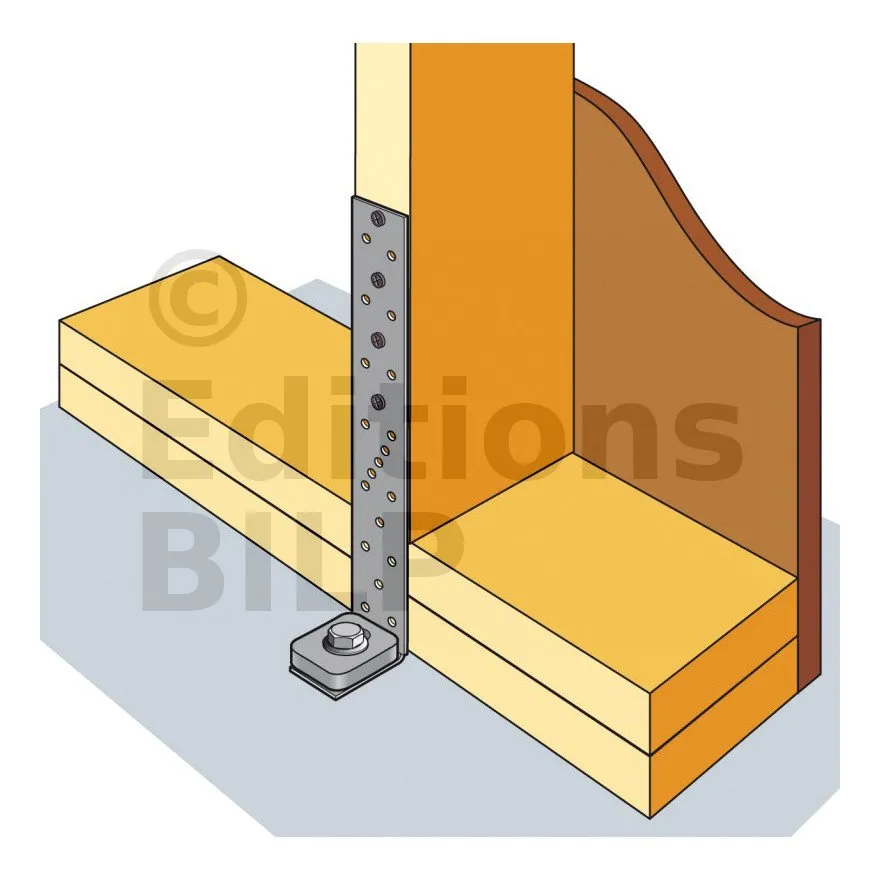

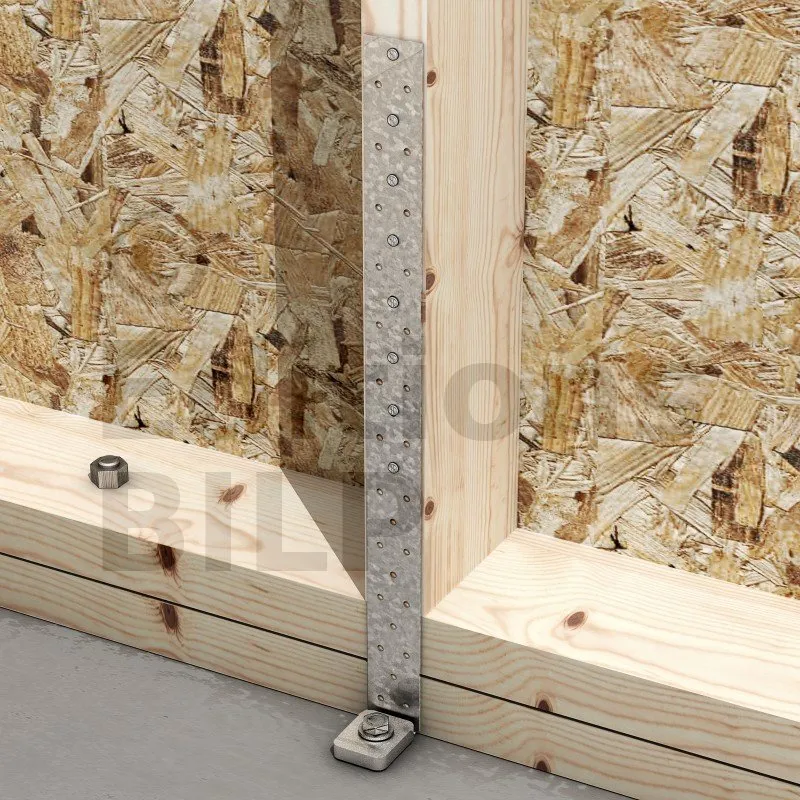

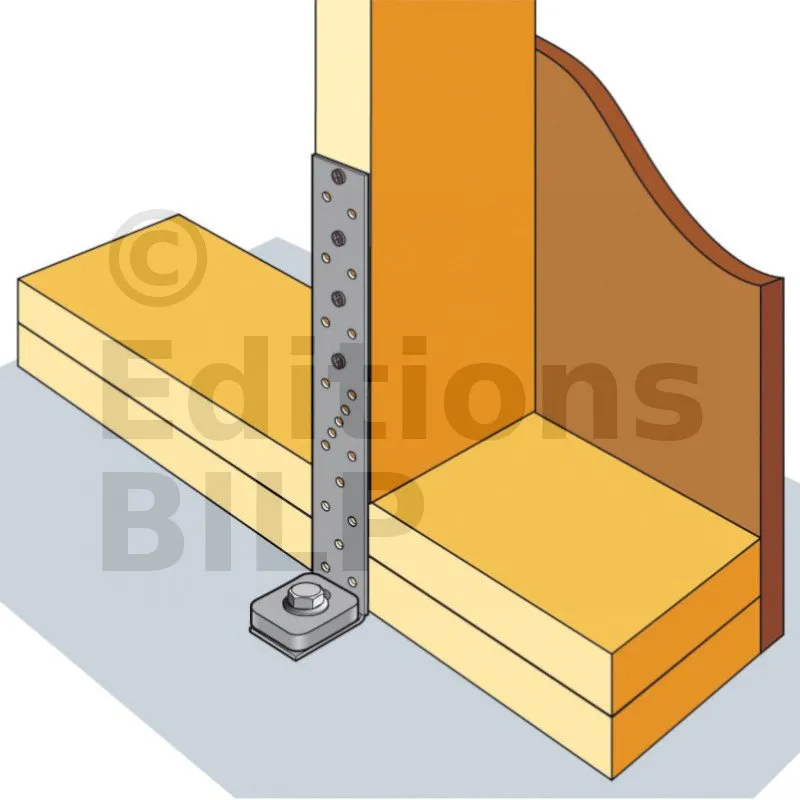

Valeurs caractéristiques - Configuration 2 - 2 lisses basses total max 100 mm

La pose du panneau

Étant donné que la largeur des panneaux est supérieure à celle des espaces entre les montants, leur installation n’est pas aisée. Il est donc nécessaire de les ajuster en les tapotant afin qu’ils s’emboîtent parfaitement entre les montants.
La coupe

Certains fabricants proposent des couteaux spécialement conçus pour la découpe d’isolants. Ces couteaux peuvent avoir des lames dentelées pour réduire la poussière ou être spécialement conçus pour cet usage. Pour notre projet, nous avons utilisé une scie-sabre, mais une scie sauteuse peut être utilisée pour des coupes plus complexes.


texte=Scie-sabre|points=1450,1400,2100,1400,2550,650|couleur=#FFFFFF|couleur_fleche=#FFFFFF

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN]
Aile A Aile B R1.k(1) R1.k(3)
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35
AH29050/2-FR 4 CNA 1 Ø12 6.6 8.9 6.6
AH39050/2-FR 7 CNA 1 Ø12 10 13.3 8.4
AH49050/2-FR 9 CNA 1 Ø12 13.3 13.8 8.4
AH29050/4-FR 5 CNA 1 Ø12 6.6 8.9 6.6
AH39050/4-FR 7 CNA 1 Ø12 10 13.3 8.4
AH49050/4-FR 9 CNA 1 Ø12 13.3 17.8 8.4

Pour la configuration 2, l’utilisation de 1 WA M12-119/20 ou AT-HP + LMAS12/150 est conseillée.

(1)La valeur caractéristique donnée est basée sur l’hypothèse d’une duréee de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : (2.23 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1.

(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une duréee de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon WA est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm and l’espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm.

Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.

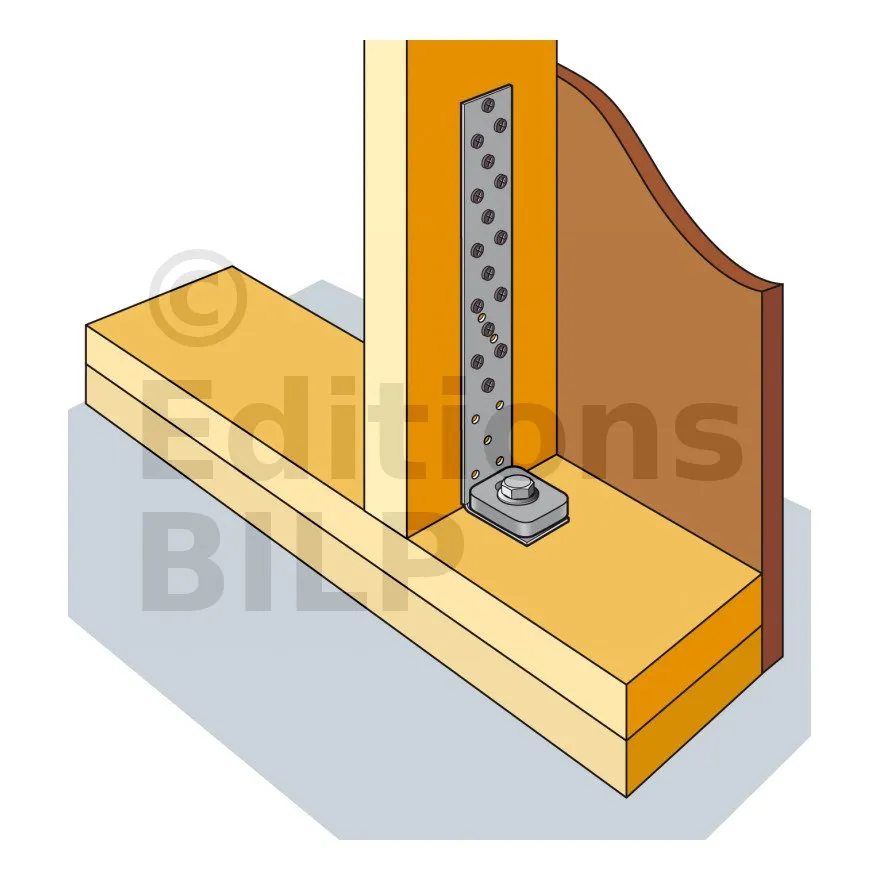

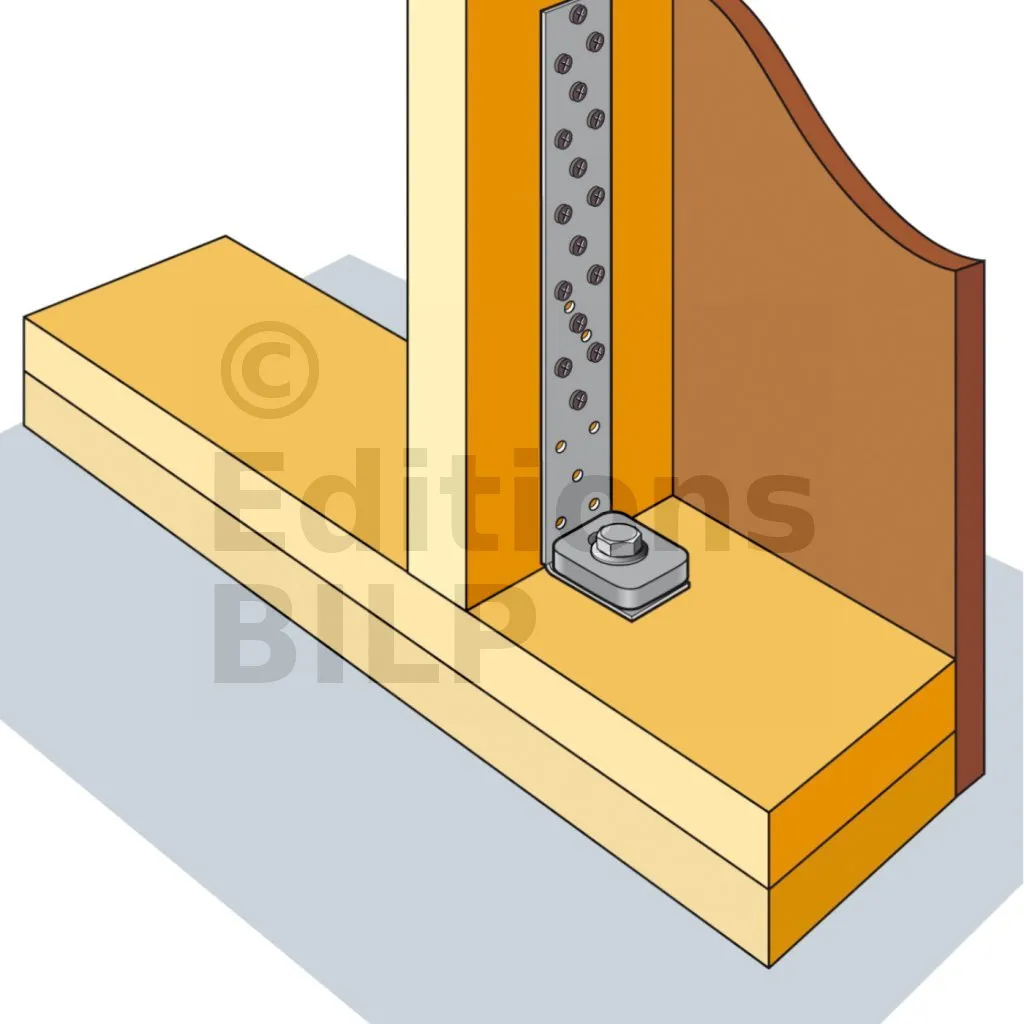

Valeurs caractéristiques - Configuration 3 - Intérieur mur

mlmglfgk
La coupe

Certains fabricants proposent des couteaux spécialement conçus pour la découpe d’isolants. Ces couteaux peuvent avoir des lames dentelées pour réduire la poussière ou être spécialement conçus pour cet usage. Pour notre projet, nous avons utilisé une scie-sabre, mais une scie sauteuse peut être utilisée pour des coupes plus complexes.


texte=Scie-sabre|points=1450,1400,2100,1400,2550,650|couleur=#FFFFFF|couleur_fleche=#FFFFFF

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN]
Aile A Aile B R1.k(1) R1.k(3)
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35
AH29050/2-FR 16 CNA 1 Ø12 11.4 11.4 11
AH39050/2-FR 16 CNA 1 Ø12 11.4 11.4 11
AH49050/2-FR 16 CNA 1 Ø12 11.4 11.4 11
AH29050/4-FR 16 CNA 1 Ø12 17.3 17.3 11
AH39050/4-FR 16 CNA 1 Ø12 17.3 17.3 11
AH49050/4-FR 16 CNA 1 Ø12 17.3 17.3 11

* L’utilisation de pointes Ø4,0x50 dans la configuration 3 n’est possible que si l’épaisseur du montant est supérieure à 50 mm.

Pour la configuration 3, l’utilisation de 1 WA M12-219/120 ou AT-HP + LMAS12/150 est conseillée. est conseillée.

(2)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : ( (Fd +4.92 kN) / Nr.d)1.5 + (0.9 x Fd / Vr.d)1.5 < 1 et NRk.s ≥ 45.6 kN ; da ≥ 12 mm ; dn ≥ 8.8 mm.

(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon WA est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N =110 mm, ccr.sp = 215 mm et l’espacement est supérieur à scr.N = 220 mm, scr.sp = 430 mm.

Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.
