Pied de poteau carré de jardin à visser - Réf. PPJST70/660

EN STOCK
Expédition immédiate disponible pour 3 unité(s).
15€59
  HT  / Pied de poteau
(18.71 € TTC)

  • Référence
    PPJST70/660
  • Epaisseur
    2 mm (corps et platine)
  • Fabrication
    française
  • Matériau
    Acier S235JR suivant NF EN 10025
  • Marque
    SIMPSON Strong-Tie
  • Hauteur (B)
    145mm
  • Hauteur (D)
    515mm
  • Perçages Ø11
    8
  • Perçages Ø18
    2
  • Finition
    Galvanisation à chaud suivant NF EN ISO 1461
  • Largeur (C)
    71mm

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur : 2 mm (corps et platine).

Avantages

  • Angles de la platine découpés pour plus de sécurité,
  • Profondeur d’enfoncement de 600 mm.

Applications

Support

  • Porteur : terrain meuble ou compact,
  • Porté : bois massif, lamellé-collé, bois composite, ...

Domaines d’utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

Données techniques

Dimensions


Poutres en I STEICO

Sur ce projet, nous utilisons deux types de poutre en I réparties sur trois zone de la toiture.

ID de la poutreNombreLongueurHauteurPoids linéaireZone
PTR_I1 39 8 m 0,36 m 6,2 daN/ml Zone 2 et 3
PTR_I2 20 9 m 0,40 m 6,4 daN/ml Zone 1
Répartition des zones de la toiture


texte=10 m|points=105,684,574,684|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=105,651,105,700|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=574,651,574,700|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e

texte=5,30 m|points=574,684,840,684|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=840,651,840,700|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e

texte=13,30 m|points=840,684,1463,684|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=1463,651,1463,700|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e

texte=9 m|points=65,644,65,213|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=99,644,55,644|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=99,213,55,213|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e

texte=8 m|points=1515,589,1515,213|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=1467,589,1530,589|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=1467,213,1530,213|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e

texte=Zone 1|points=336,127,336,243|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Zone 2|points=709,127,709,243|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Zone 3|points=1164,127,1164,243|couleur=#7e7e7e|couleur_fleche=#7e7e7e

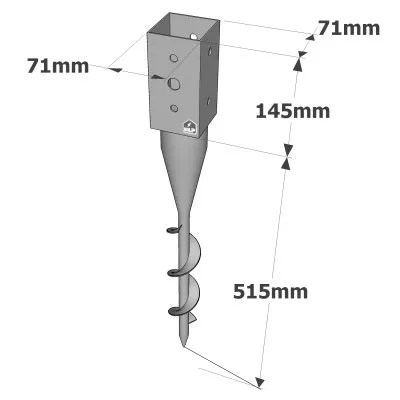

RéférencesDimensionsPerçages
A B C D t Ø11 Ø18
PPJST70/660 71 145 71 515 2 8 2
PPJST90/660 91 145 91 515 2 8 2

Les dimensions A et C sont les largeurs intérieures du pied de poteau.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
