Pieds de poteau en âme à sceller - Réf. PIG

EN STOCK
Expédition immédiate disponible pour 7 unité(s).
22€41
  HT  / Pied de poteau
(26.89 € TTC)

  • Référence
    PIG
  • Fabrication
    française
  • Matériau
    S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
  • Marque
    SIMPSON Strong-Tie

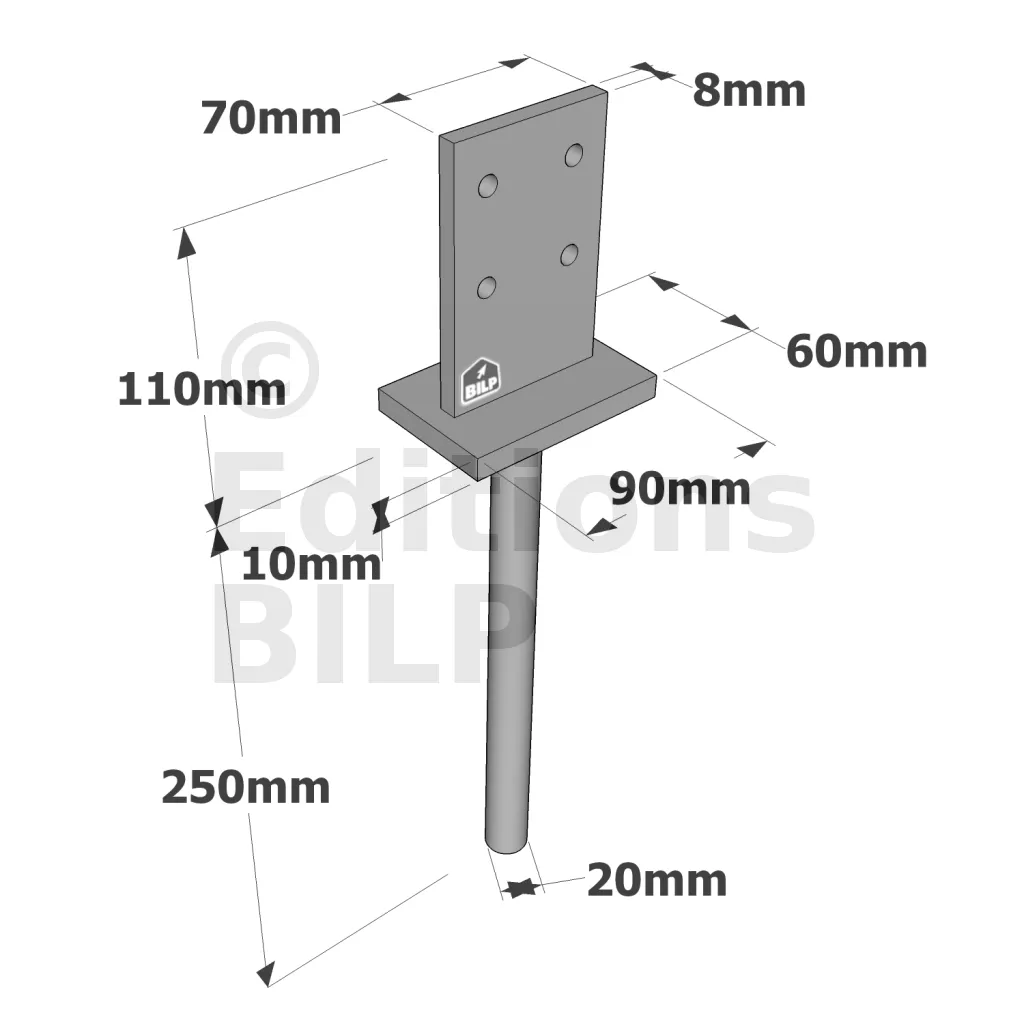

  • Largeur (A)
    90mm
  • Perçages platine haute
    4Ø8.5
  • Hauteur (C)
    110mm
  • Profondeur (B)
    60mm
  • Hauteur (F)
    250mm
  • Diamètre (G)
    20mm
  • Épaisseur t1
    8mm
  • Épaisseur t2
    12mm
  • Charge maximale admissible en compression
    3.66 tonnes

Pieds de poteau en âme à sceller

Le PIG est utilisé pour ancrer et protéger les poteaux du pourrissement. Il doit être scellé dans le béton.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • S235JR suivant NF EN 10025.
  • Finition galvanisation à chaud suivant NF EN ISO 1461,

Avantages :

  • Reprise de charge en soulèvement,
  • Hauteur réglable grâce à la tige à sceller,
  • Discrétion améliorée.

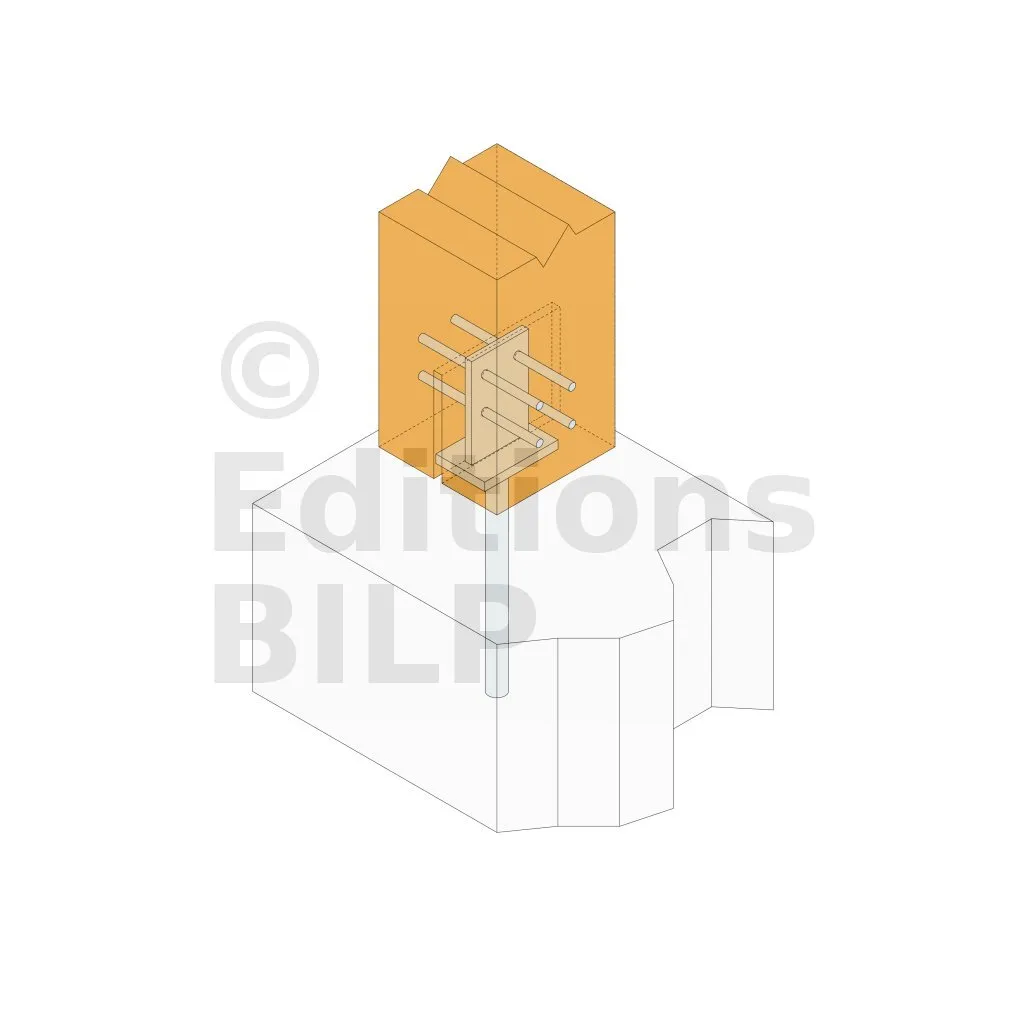

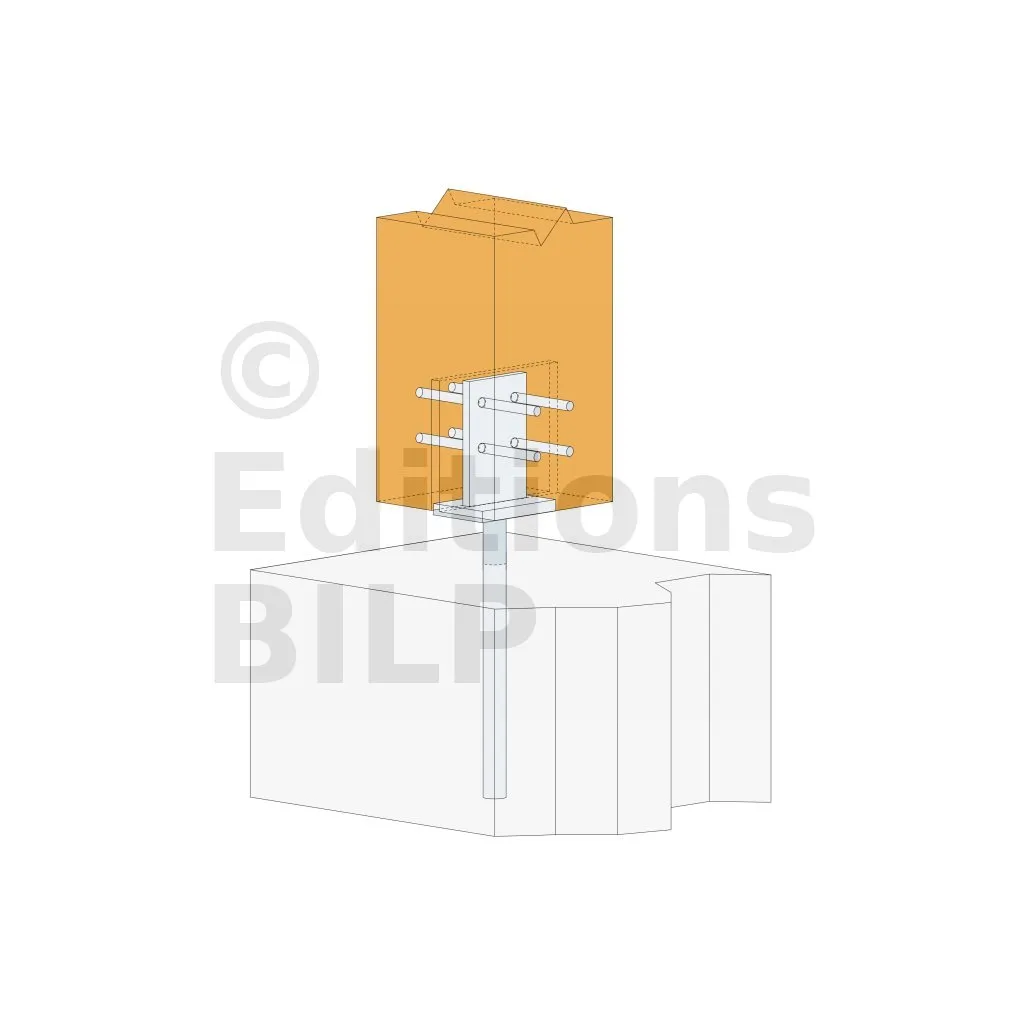

Applications

Support :

  • Porteur : béton
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

  • Poteaux de auvents et pergolas
  • Poteaux de vérandas et de terrasse,
  • Poteaux de console...

Données techniques

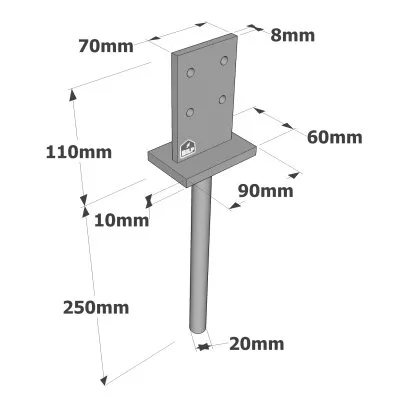

Dimensions

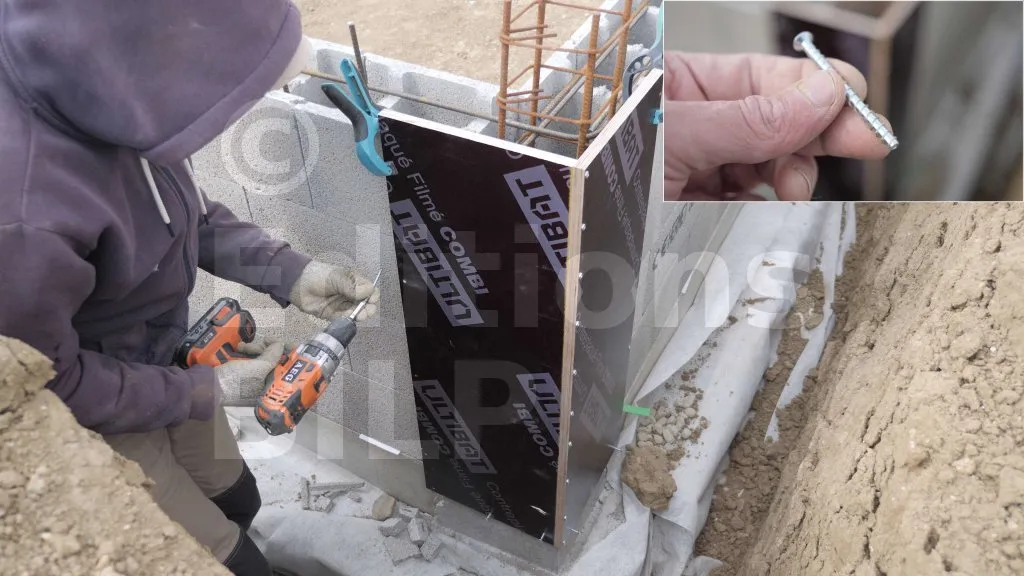

Pose et fixation du coffrage

Les panneaux sont fixés contre les parois du mur à l’aide de vis MULTI-MONTI Avant de procéder au vissage, réglez d’abord le niveau et l’aplomb.

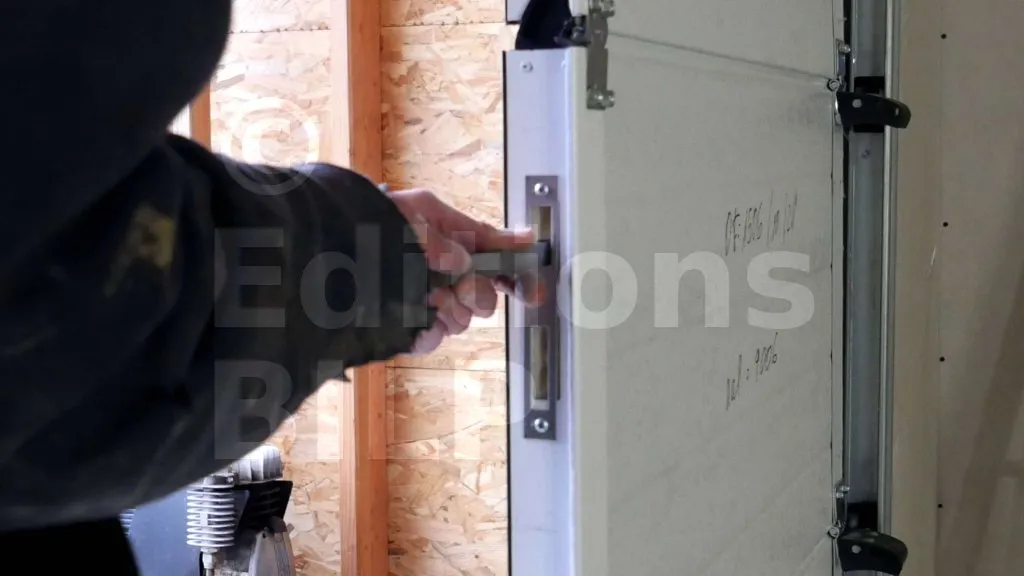

Réajustage des réservation des pênes de la serrure

Réajustez les bords des réservations avec un ciseau à bois.


RéférencesDimensions [mm]Perçages platine haute
A B C F G H t1 t2 Ø8.5
PIG 90 60 110 250 20 70 8 10 4

Performances du produit


Réajustage des réservation des pênes de la serrure

Réajustez les bords des réservations avec un ciseau à bois.

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1.k R2.k R3.k R4.k
Quantité Type Largeur poteau [mm] Largeur poteau [mm] Largeur poteau [mm]
60 80 100 120 60 80 100 120 60 80 100 120 140 160
PIG 4 STD8x L 54.5/kmod 13.8 16 18.7 20.7 min( 9.4 ; 7.9/kmod ) min( 10.9 ; 7.9/kmod ) min( 12.7 ; 7.9/kmod ) 7.9/kmod 3.1 4.1 min( 5.9 ; 5.3/kmod ) min( 7.9 ; 5.4/kmod ) min( 9.4 ; 5.7/kmod ) 6.3/kmod

Valeurs Caractéristiques simplifiées

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1.k R2.k R3.k R4.k
Quantité Type Largeur poteau [mm] Largeur poteau [mm] Largeur poteau [mm]
60 80 100 120 60 80 100 120 60 80 100 120 140 160
PIG 4 STD8x L 77.8 13.8 16 18.7 20.7 9.4 10.9 11.3 11.3 3.1 4.1 5.9 7.9 8.1 9

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
