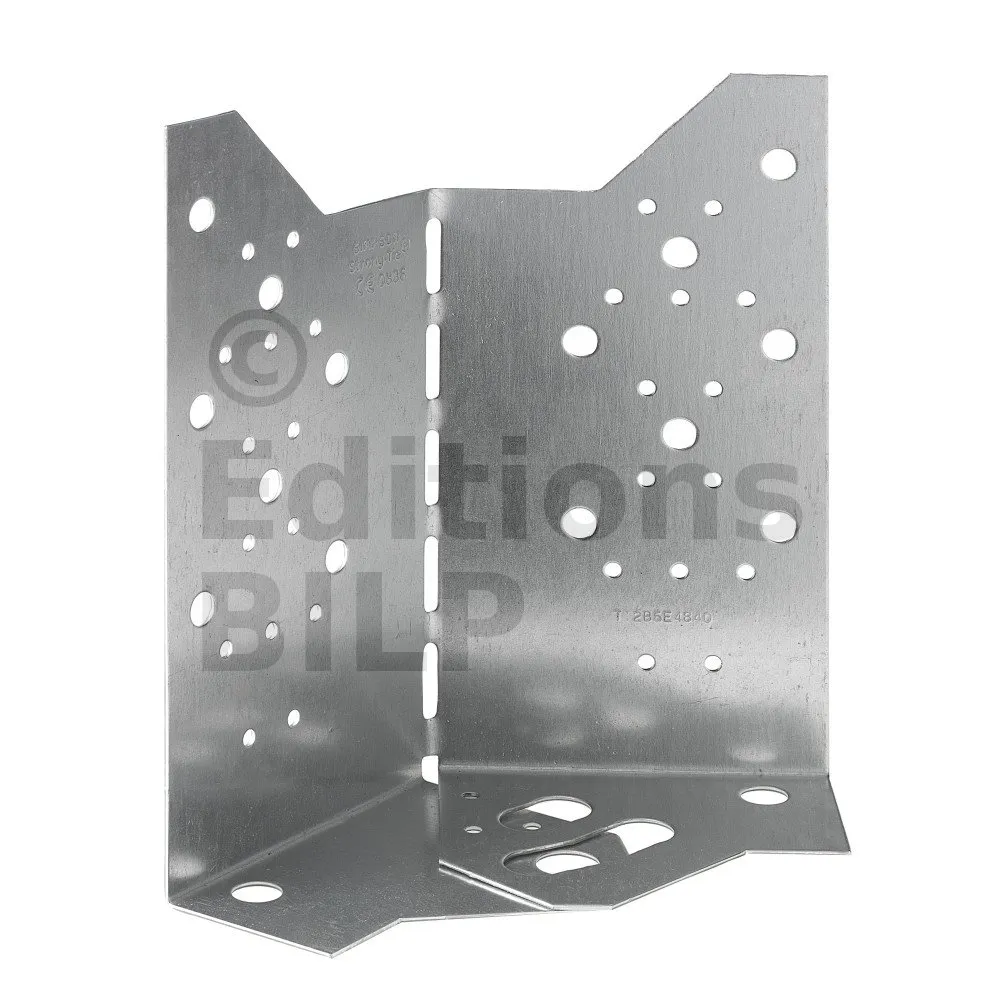

Équerre réglable pour dalle bois - Fixation poutre bois de hauteur 235 à 310mm - Réf. ABF230

L’équerre réglable pour dalle bois ABF230 permet la fixation de ceinture porteuse de dalle bois sur plot béton. Elle est réglable en angle sur chantier et permet ainsi d’obtenir un angle intérieur entre les poutres bois de 90 à 150°. Des repères visuels sur la pièce permettent un ajustement à l‘angle souhaité.

EN STOCK
Expédition immédiate disponible pour 4 unité(s).
13€21
  HT  / Équerre
(15.85 € TTC)

  • Référence
    ABF230
  • Epaisseur
    1.5mm
  • Fabrication
    Française
  • Matériau
    S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Aile horizontale
    2Ø14 - 2Oblong Ø18
  • Aile verticale
    14Ø5 - 8Ø10
  • Largeur (B)
    60mm
  • Hauteur
    230mm
  • Largeur (D)
    100mm
  • Profondeur
    120mm

Caractéristiques

Déclarations de performance : FR-DoP-e08/0053

Agréments techniques : ETA-08/0053 ;

Matière

  • S250GD + Z275 suivant NF EN 10346
  • Épaisseur 1,5 mm

Avantages

  • Équerre réglable sur chantier : repères visuels gravés sur la pièce,
  • Fixation modulable en fonction de la configuration
  • Notice de montage téléchargeable

Applications

Support

  • Porteur : plot béton
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d’utilisation

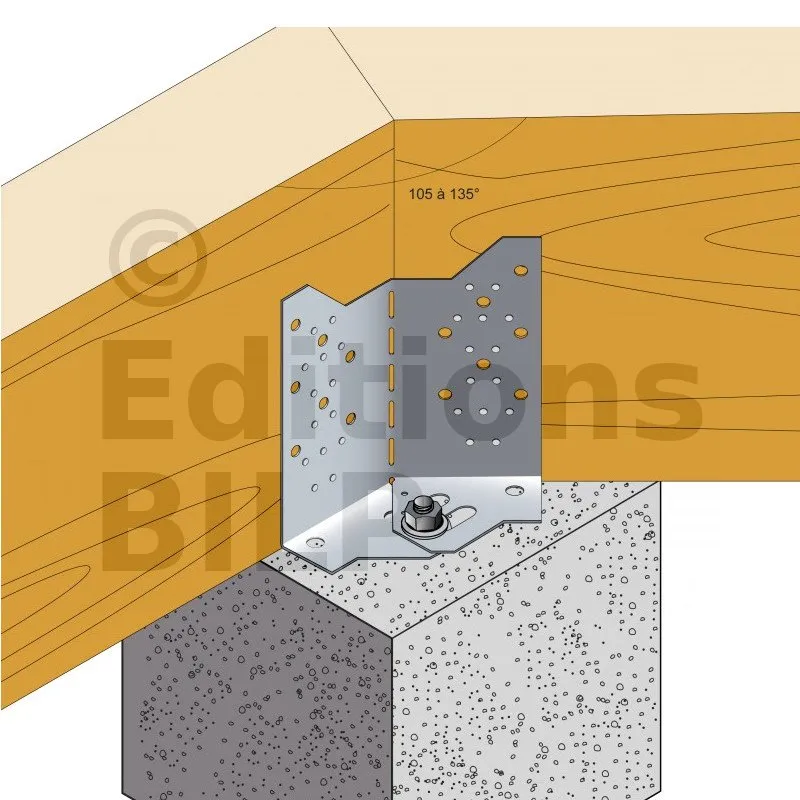

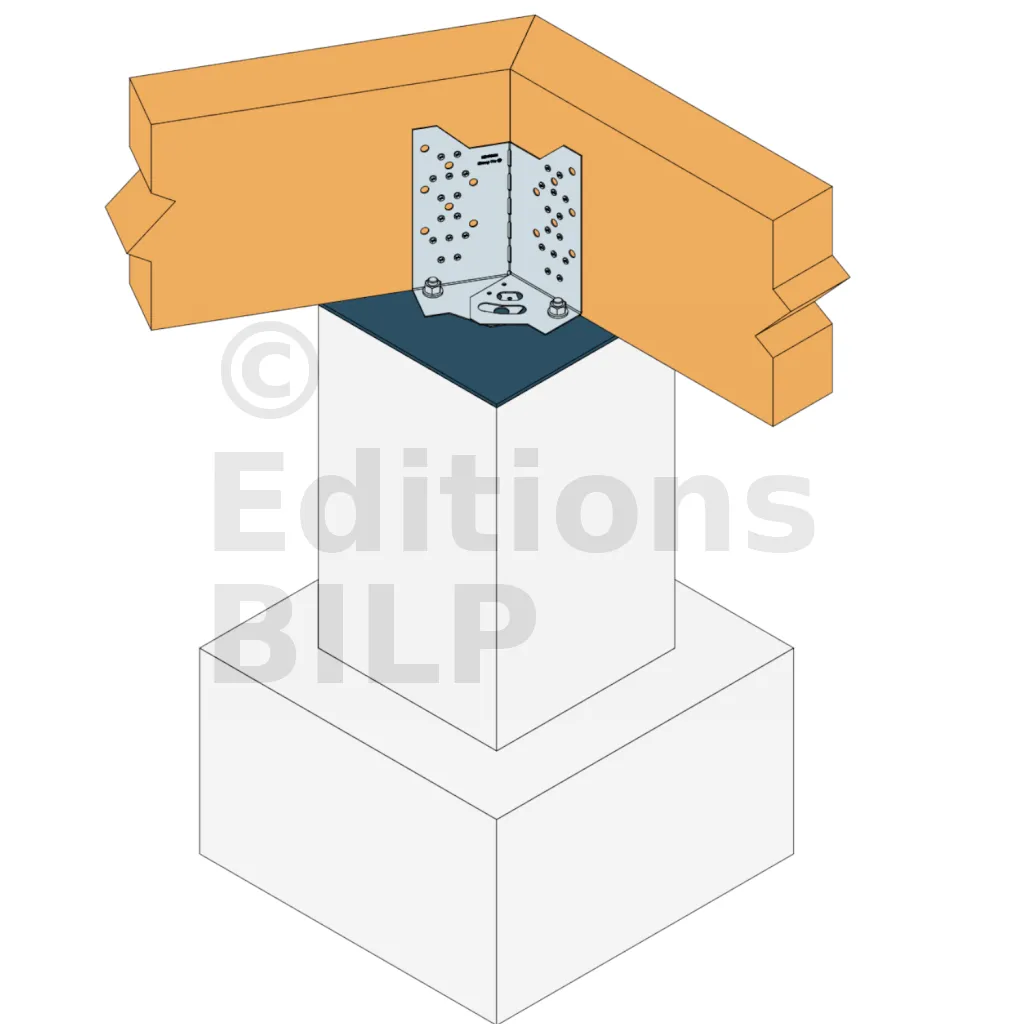

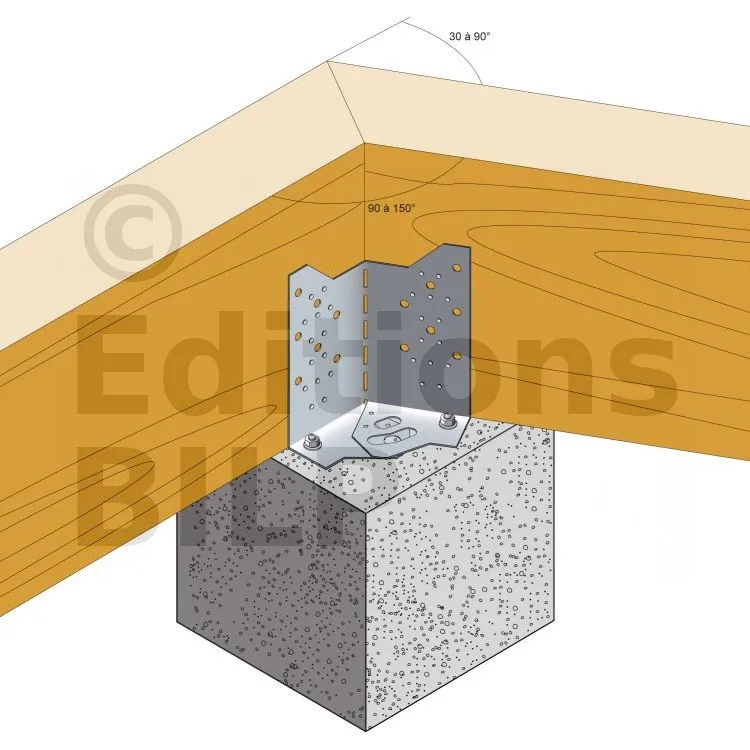

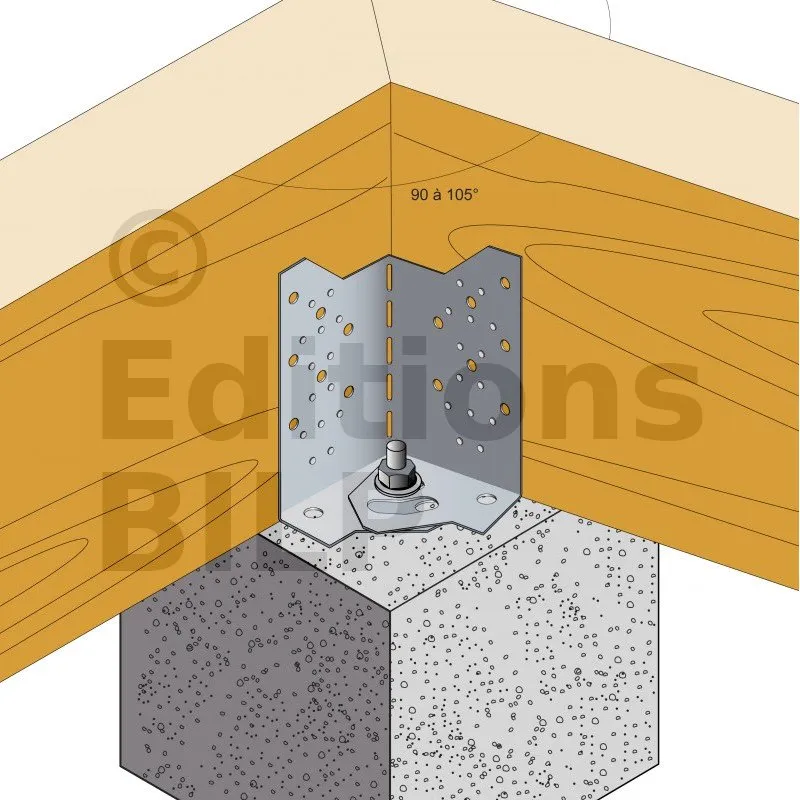

  • Fixation de poutre bois (lamellé collé, bois massif...) de hauteur 235 à 310 mm sur plots béton,
  • Réalisation de ceinture périphérique de dalle bois...

Données techniques

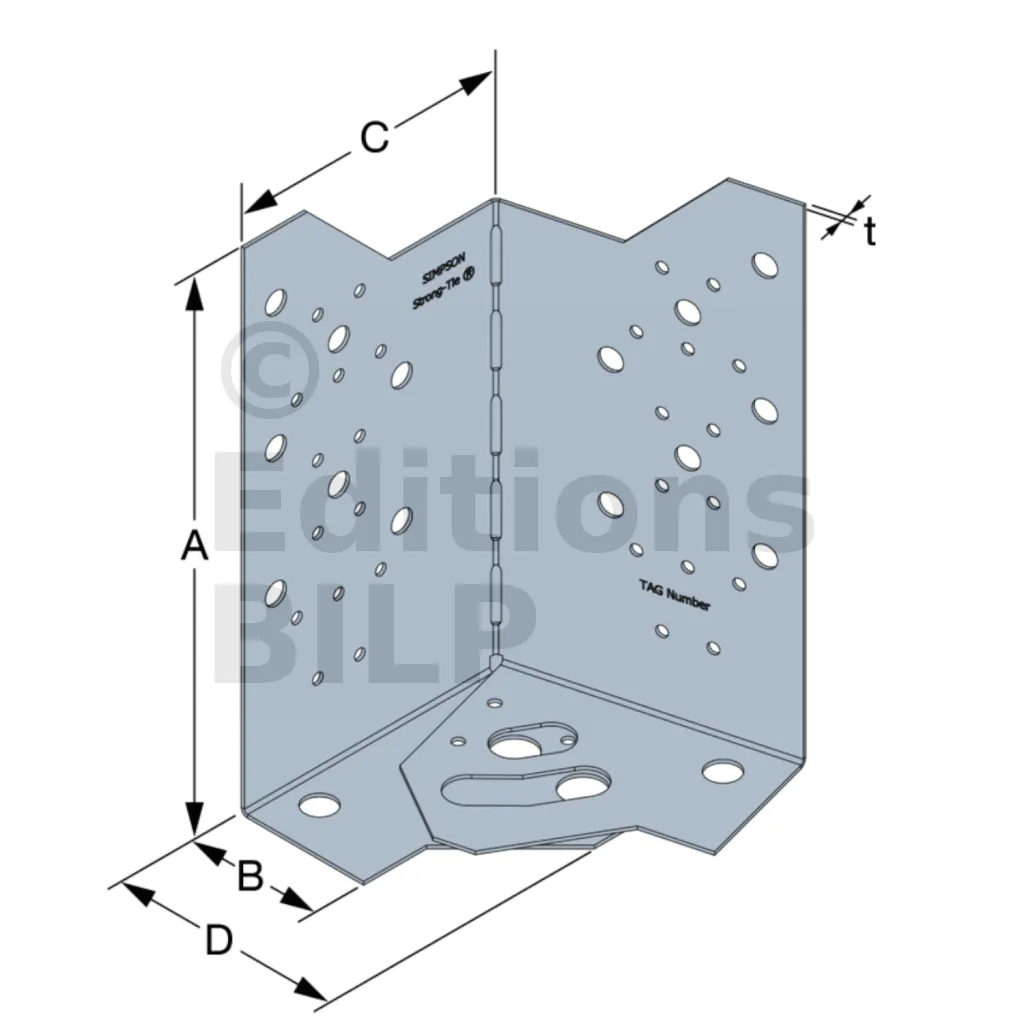

Dimensions

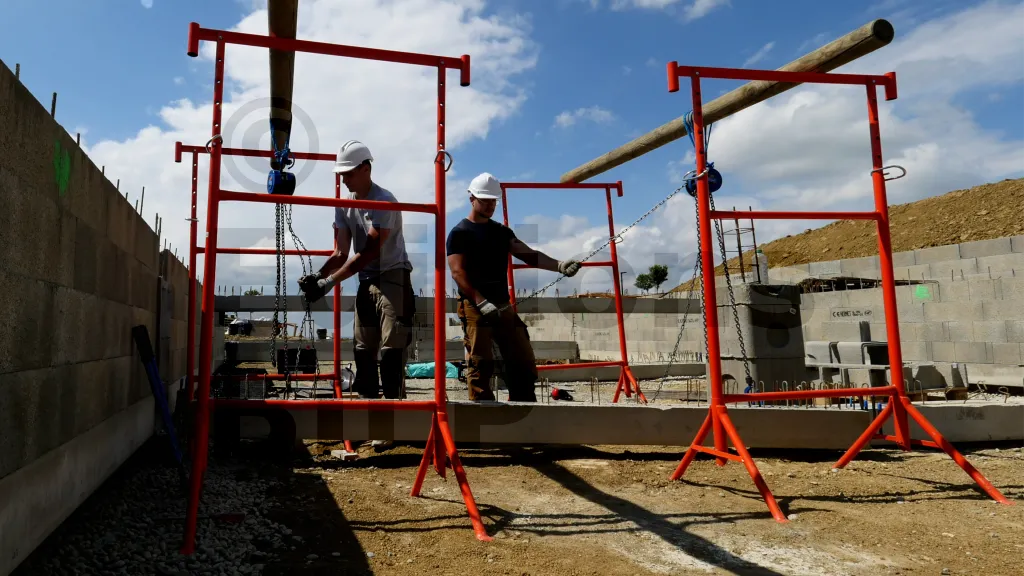

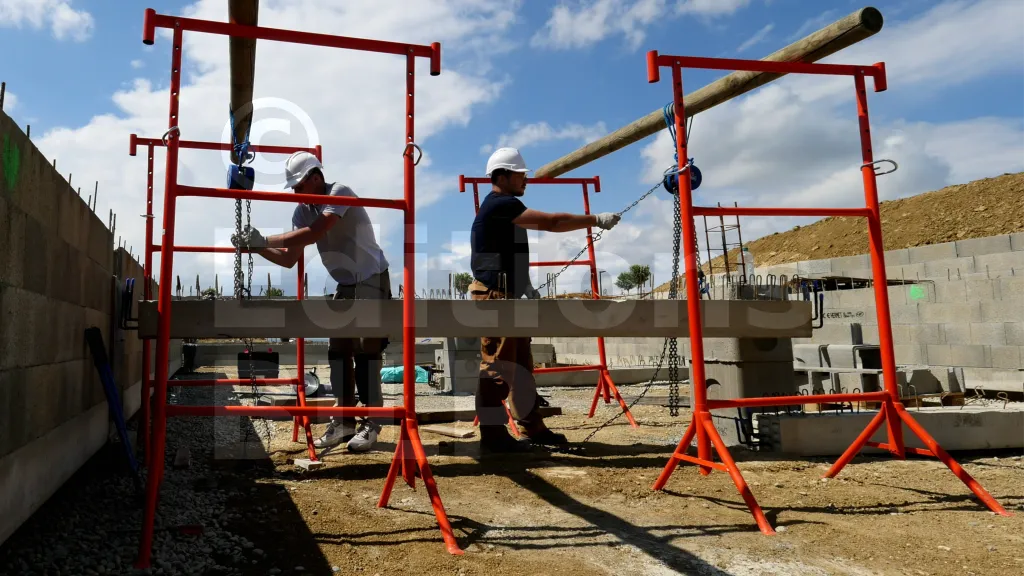

Déplacement horizontal de la longrine jusqu’aux pieds de ses appuis

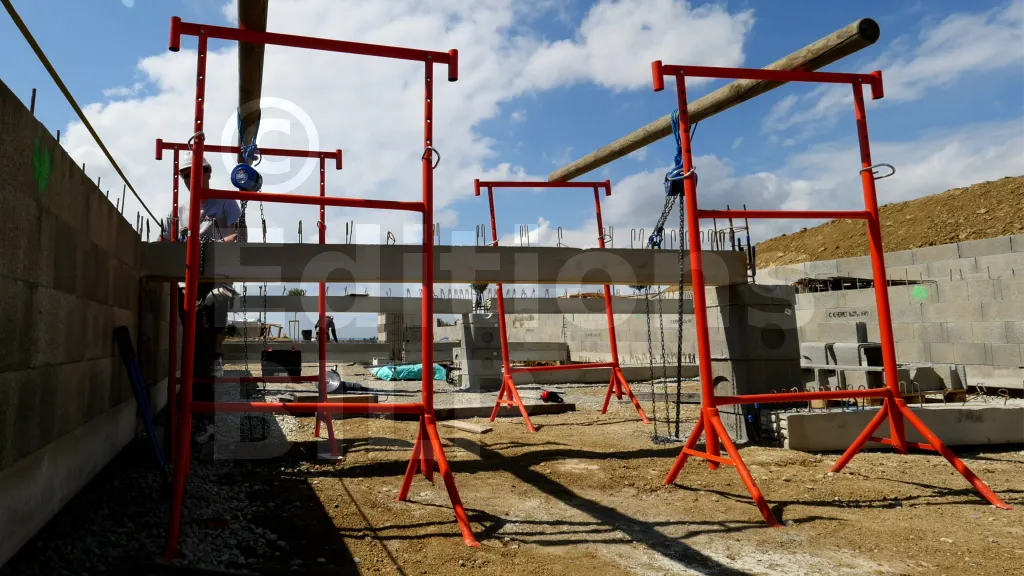

La longrine est en place

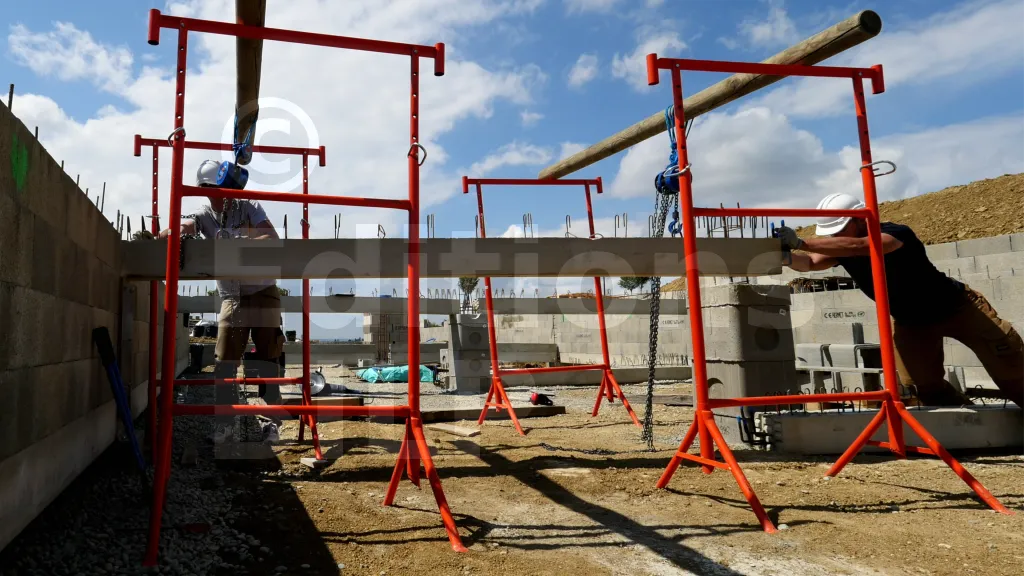

Une fois les longrines à hauteur de ses appuis, poussez-la pour la mettre sur ses appuis.

RéférencesSection de bois [mm]Dimensions [mm]Perçages
Largeur minimum Hauteur mini-maxi A B C D Épaisseur Aile horizontale Aile verticale
Ø14 Oblong Ø18 Ø5 Ø10
ABF230 64 235-310 120 230 60 100 1.5 2 2 28 14

Valeurs Caractéristiques - 2 goujons Ø12

Déplacement horizontal de la longrine jusqu’aux pieds de ses appuis
RéférencesAngle intérieurFixationsValeurs Caractéristiques [kN]
Aile horizontale Aile verticale R1,k R2,k = R3,k
Qté Qté Qté Type Qté Type CSA5,0X40 SDW22258 CSA5,0X40 SDW22258
ABF230 90-150° 2 Ø12 28 CSA5,0X40 14 SDW22258 14.1 14.1 2.1 2.1

Valeurs Caractéristiques - 1 goujon Ø16

Déplacement horizontal de la longrine jusqu’aux pieds de ses appuis
RéférencesAngle intérieurFixationsValeurs Caractéristiques [kN]
Aile horizontale Aile verticale R1,k R2,k = R3,k
Qté Type Qté Type Qté Type CSA5,0X40 SDW22258 CSA5,0X40 SDW22258
ABF230 90°-134° 1 Ø16 28 CSA5,0X40 14 SDW22258 1.7 1.7 2.1 2.1

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
