Pied de poteau carré de jardin à visser
Les pieds de poteau carré à visser PPJST sont préconisés dans la réalisation de petits ouvrages tels que les clôtures de jardin. Ils se vissent dans le sol grâce à leur vis en tire-bouchon.
Caractéristiques
Matière
- Acier S235JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur : 2 mm (corps et platine).
Avantages
- Angles de la platine découpés pour plus de sécurité,
- Profondeur d’enfoncement de 600 mm.
Applications
Support
- Porteur : terrain meuble ou compact,
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions
Sur ce projet, nous utilisons deux types de poutre en I réparties sur trois zone de la toiture.
| ID de la poutre | Nombre | Longueur | Hauteur | Poids linéaire | Zone |
|---|---|---|---|---|---|
| PTR_I1 | 39 | 8 m | 0,36 m | 6,2 daN/ml | Zone 2 et 3 |
| PTR_I2 | 20 | 9 m | 0,40 m | 6,4 daN/ml | Zone 1 |
texte=10 m|points=105,684,574,684|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=105,651,105,700|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=574,651,574,700|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=5,30 m|points=574,684,840,684|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=840,651,840,700|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=13,30 m|points=840,684,1463,684|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=1463,651,1463,700|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=9 m|points=65,644,65,213|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=99,644,55,644|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=99,213,55,213|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=8 m|points=1515,589,1515,213|type_legende=double_fleche_texte_coupe|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=1467,589,1530,589|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=1467,213,1530,213|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Zone 1|points=336,127,336,243|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Zone 2|points=709,127,709,243|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Zone 3|points=1164,127,1164,243|couleur=#7e7e7e|couleur_fleche=#7e7e7e
| Références | Dimensions | Perçages | |||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø11 | Ø18 | |

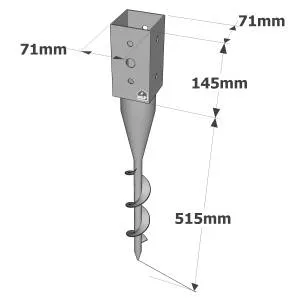

| PPJST70/660 | 71 | 145 | 71 | 515 | 2 | 8 | 2 |

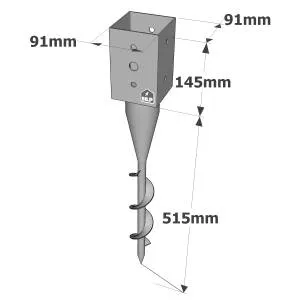

| PPJST90/660 | 91 | 145 | 91 | 515 | 2 | 8 | 2 |
Les dimensions A et C sont les largeurs intérieures du pied de poteau.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
