Vis béton à tête LARGE pour fixation de structure métal/PVC
Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.
Légendes : | |
---|---|
Produit non disponible | |
|
Bientôt disponible ! |
|
Profitez-en ! |
|
Produit disponible en expédition immédiate |
Diamètre | |||
---|---|---|---|
Longueur |

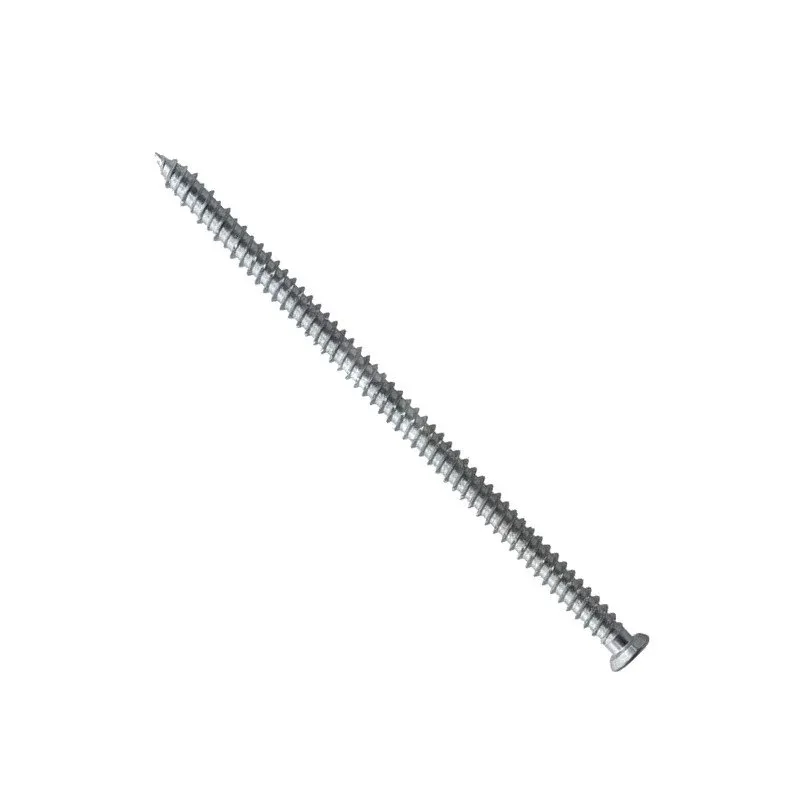

Vis à tête fraisée SAC
La vis béton SAC est un système de fixation directe par vissage pour charges légères.
Caractéristiques
Matière
- Acier électrozingué blanc 5 microns.
Avantages
- Pose simple et rapide : percer et visser.
- Distance au bord et entraxes faibles.
- Entièrement et facilement démontable.
Applications
Support
- Béton non fissuré.
- Béton cellulaire.
- Maçonnerie creuse et pleine.
Domaines d’utilisation
- Fixation temporaires.
- Fixation de lisses basses.
- Fixation de chemins de câbles, de ventilation et colliers.
Données techniques

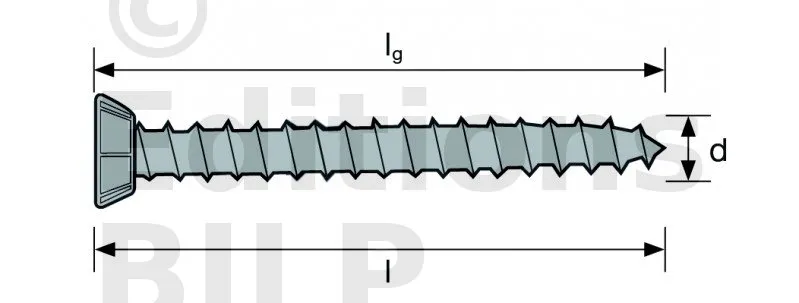

Dimensions
Ep. max pce à fixer selon support [tfix] [mm] | ||||||||
---|---|---|---|---|---|---|---|---|
Références | Code article | Diamètre du filetage [mm] | Longueur [L] [mm] | Béton | Brique pleine | Béton cellulaire | Brique creuse | Ø max. pce à fixer [df] [mm] |
SAC06X62 | SAC06X62 | 7.5 | 62 | 42 | 22 | 12 | 2 | 8 |
SAC06X82 | SAC06X82 | 7.5 | 82 | 62 | 42 | 32 | 22 | 8 |
SAC06X92 | SAC06X92 | 7.5 | 92 | 72 | 52 | 42 | 32 | 8 |
SAC06X102 | SAC06X102 | 7.5 | 102 | 82 | 62 | 52 | 42 | 8 |
SAC06X112 | SAC06X112 | 7.5 | 112 | 92 | 62 | 52 | 52 | 8 |
SAC06X122 | SAC06X122 | 7.5 | 122 | 105 | 82 | 72 | 62 | 8 |
SAC06X132 | SAC06X132 | 7.5 | 132 | 112 | 92 | 82 | 72 | 8 |
SAC06X152 | SAC06X152 | 7.5 | 152 | 122 | 112 | 102 | 92 | 8 |
SAC06X182 | SAC06X182 | 7.5 | 182 | 162 | 142 | 132 | 122 | 8 |
Charges de service
Traction [Rds,N] [kN] | Cisaillement [Rds,V] [kN] | |||||||
---|---|---|---|---|---|---|---|---|
Références | Béton non fissuré C20/25 à C50/60 | Brique pleine | Béton cellulaire | Brique creuse | Béton non fissuré C20/25 à C50/60 | Brique pleine | Béton cellulaire | Brique creuse |
SAC06X62 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SAC06X82 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SAC06X92 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SAC06X102 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SAC06X112 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SAC06X122 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SAC06X132 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SAC06X152 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SAC06X182 | 1 | 1 | 0.2 | 0.1 | 1.6 | 1.1 | 0.3 | 0.4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation
- Fixation directe au travers de la pièce à fixer par vissage.
- Son filetage garantit un excellent taraudage et une rapidité de pénétration du matériau support.

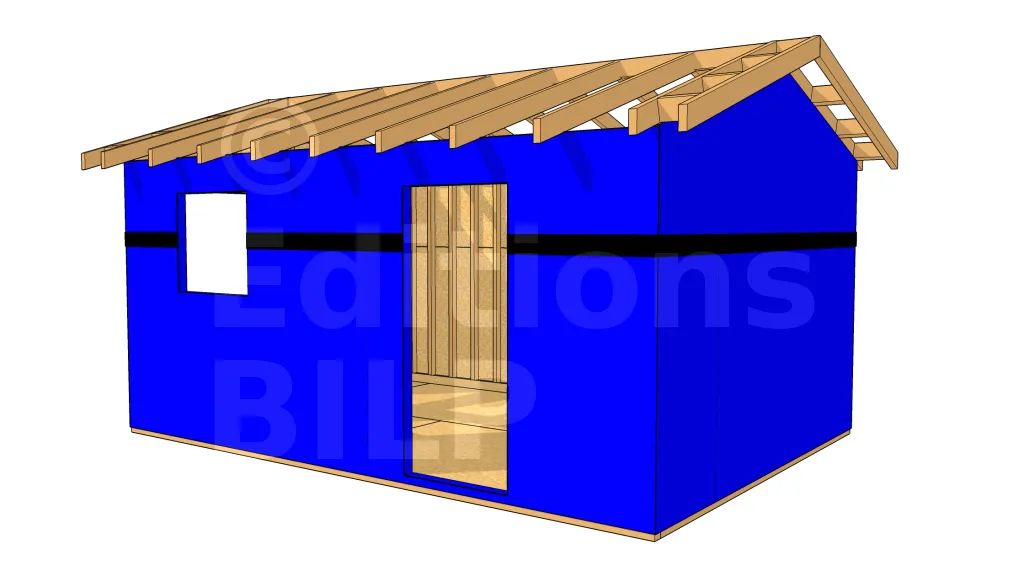

Mise en place du linteauLes palans ont été fixés sur deux poteaux montés sur les ossatures des murs, à une hauteur supérieure à celle du linteau. Les deux extrémités du linteau ont été attachées à l’aide de sangles, lesquelles ont été accrochées aux chaînes des palans. Pour effectuer le levage, il est nécessaire d’être au moins deux personnes, qui doivent agir de manière parfaitement coordonnée pour éviter tout accident. En effet, pendant le levage, les chaînes des palans doivent être tirées simultanément afin que le linteau reste stable et ne risque ni de s’incliner ni de tomber.
Fixations des linteauxLes linteaux s’appuient sur des poteaux situés au niveau des ouvertures. Afin d’éviter l’utilisation de vis très longues, ils ont été fixés contre l’ossature des murs à l’aide d’équerres renforcées CLASSIQUES asymétriques.

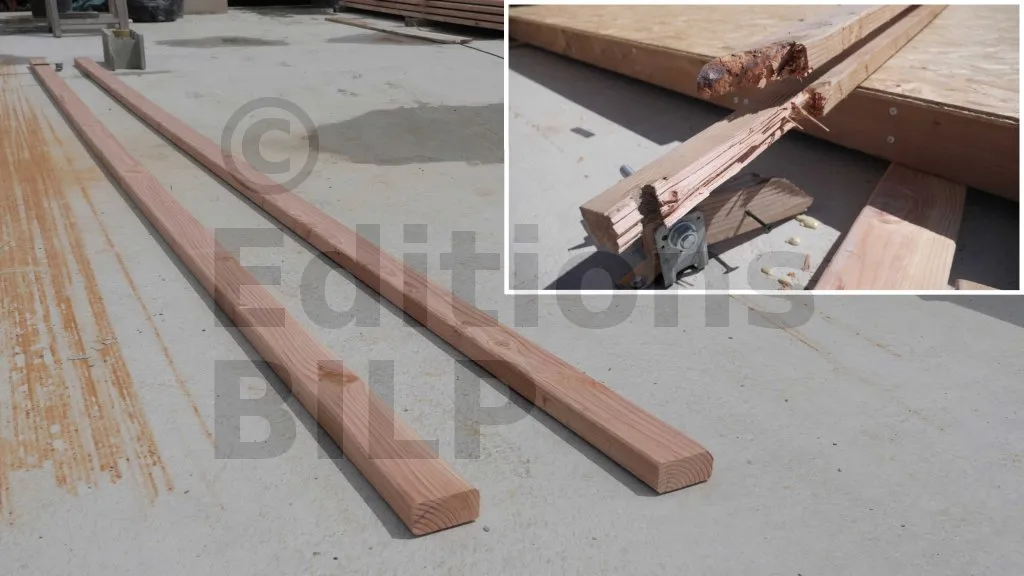

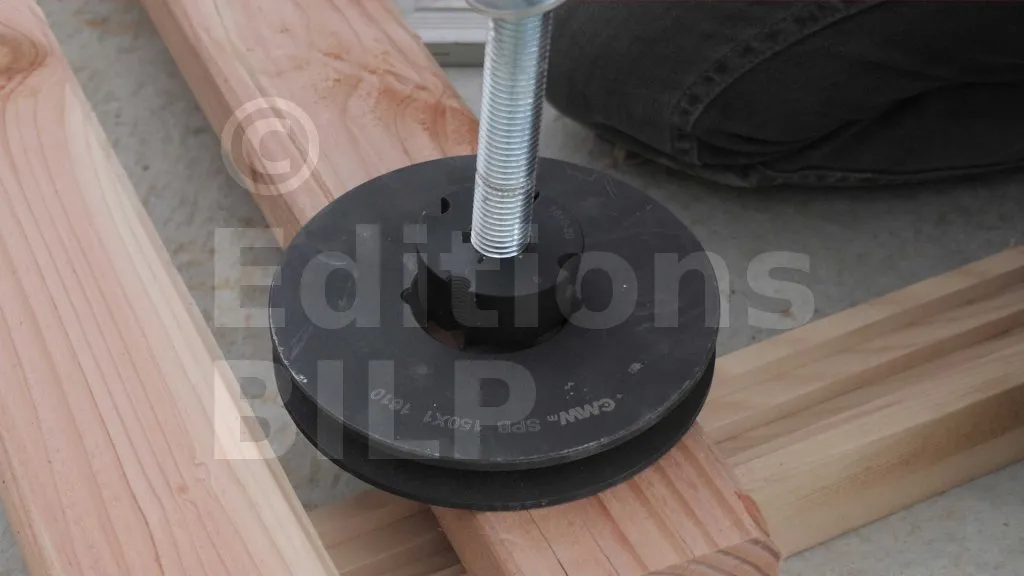

Les bras de levagePour réaliser un lève-mur, nous avons besoin de deux chevrons d’une longueur supérieure à la racine carrée de deux fois la hauteur du mur à lever (Théorème de Pythagore). Dans le cas de la Maison BILP, les murs mesurent 3,5 m de hauteur. Par conséquent, les chevrons doivent avoir une longueur d’au moins 5 m, voire même 5,50 m après calculs.
Pour le choix des chevrons, il est préférable d’éviter ceux qui présentent des nœuds ou d’autres imperfections, car ils risquent de se casser et de provoquer des accidents graves.
Données d’installation
Profondeur du perçage [h1] [mm] | ||||||
---|---|---|---|---|---|---|
Références | Diamètre du perçage [d0] [mm] | Béton | Brique pleine | Béton cellulaire | Brique creuse | Distance au bord mini [Cmin] [mm] |
SAC06X62 | 6 | 20 | 40 | 60 | 50 | 30 |
SAC06X82 | 6 | 20 | 40 | 60 | 50 | 30 |
SAC06X92 | 6 | 20 | 40 | 60 | 50 | 30 |
SAC06X102 | 6 | 20 | 40 | 60 | 50 | 30 |
SAC06X112 | 6 | 20 | 40 | 60 | 50 | 30 |
SAC06X122 | 6 | 20 | 40 | 60 | 50 | 30 |
SAC06X132 | 6 | 20 | 40 | 60 | 50 | 30 |
SAC06X152 | 6 | 20 | 40 | 60 | 50 | 30 |
SAC06X182 | 6 | 20 | 40 | 60 | 50 | 30 |
