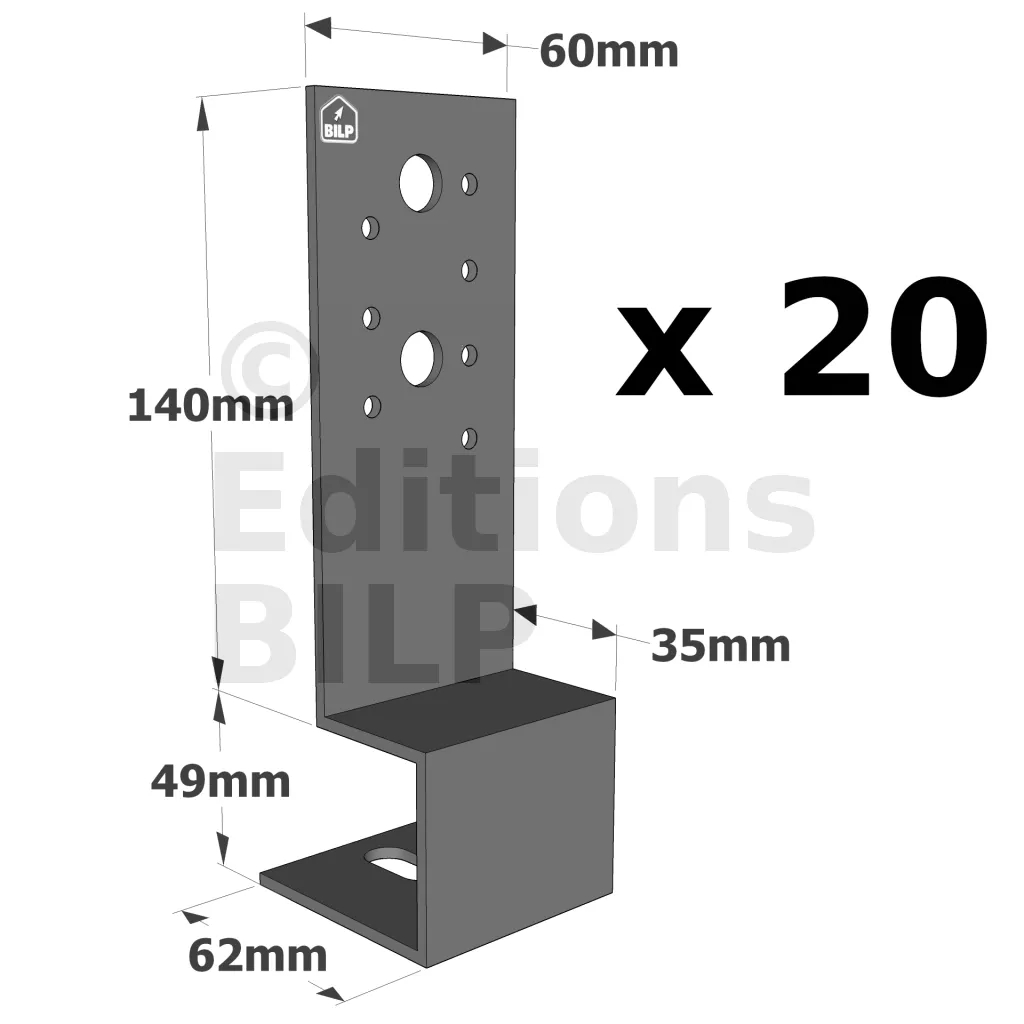

Pieds de poteau pergola - Réf. PBP60/50_20
- RéférencePBP60/50_20
- Fabricationfrançaise
- MatériauAcier S235JR suivant NF EN 10025 Sherardisation Classe C30 suivant NF EN 13811
- MarqueSIMPSON Strong-Tie
- Largeur (A)35mm
- Profondeur (C)60mm
- Hauteur (B)55mm
- FinitionZM310
- Perçage sur le corps4Ø12
- Perçage sur la platine1Ø12
- Hauteur (D)25mm
- Epaisseur (t)3mm
- Epaisseur3mm
- Hauteur (C)140mm
- Largeur (B)60mm
- Perçages platine haute7Ø5 - 2Ø13mm
- Perçages platine basse1Ø12x25mm
- Profondeur (D)62mm
- Connexion bois sur support rigideCas : 2 pieds de poteaux - sur poteau : 4xLAG Ø12x50 ; sur béton : 2Ø10 (goujons WA ; tige filetée)
- Charge maximale admissible en compression2 pieds de poteaux : 1.88 tonnes - 4 pieds de poteaux : 4.23 tonnes
Pied de poteau pergola

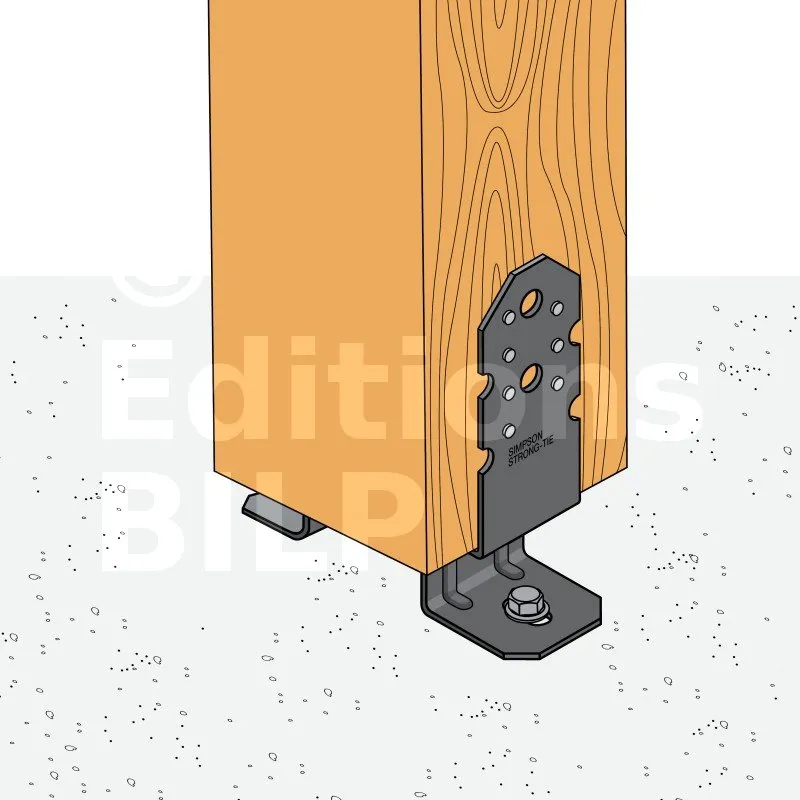

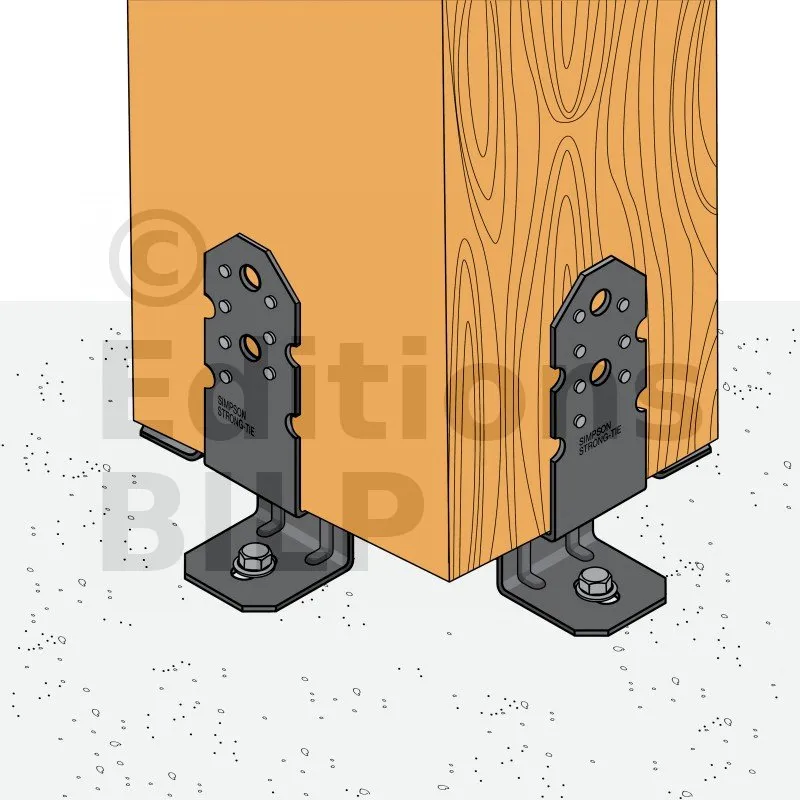

Le pied de poteau PBP60/50 est préconisé pour la réalisation d‘ouvrages de type pergola. Il offre une grande polyvalence dans sa Mise en œuvre. Il s‘utilise par paire pour des sections de poteaux carrés de 70 à 150 mm. Pour des sections plus importantes (250 x 250 maximum), l‘utilisation de quatre pieds par poteau est préconisée.
Caractéristiques :
Déclarations de performance :FR-DoP-e07/0285
Agréments techniques : ETA-07/0285
Matière :
- Acier S235JR suivant NF EN 10025,
- Sherardisation Classe C30 suivant EN ISO 17668,
- Épaisseur : 3 mm.
Avantages :
- Utilisable en extérieur (classe de service 3),
- S‘adapte sur des poteaux de différentes sections,
- Offre une distance réduite entre le support béton et le poteau bois (50 mm),
- Présente une esthétique agréable.
Applications
Support :
- Porteur : béton
- Porté : bois massif, bois composite, lamellé collé.
Domaines d’utilisation :
- Poteau d‘auvent.
- Poteau de pergola ...
Données techniques

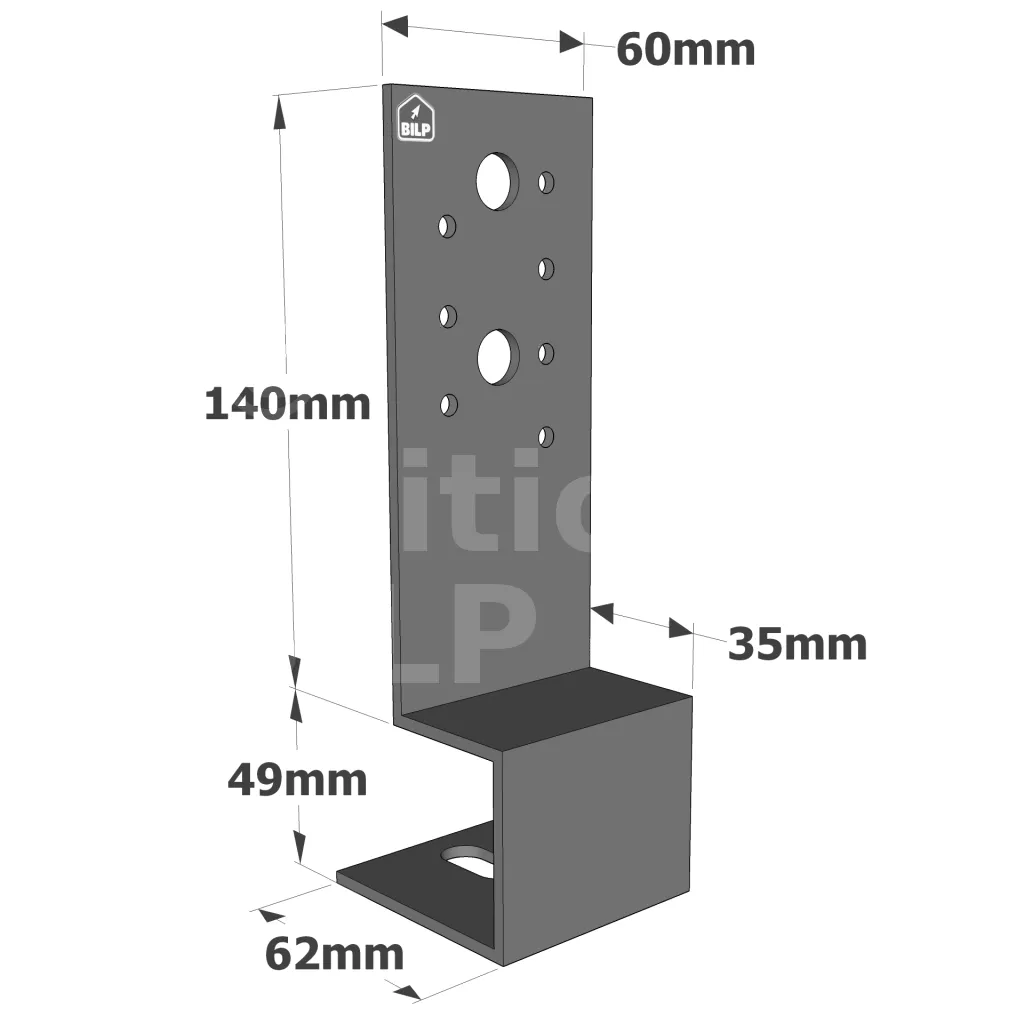

Dimensions
Les coupes dans le sens de la longueur des marches et contremarches se font à la scie plongeante avec rail de guidage. Pour les bandes très étroites, il est plus pratique de déligner à la scie sur table.
Les coupes dans le sens de la largeur se réalisent à la scie à onglets (idéalement radiale).
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5[mm] | Ø13[mm] | Ø12x25[mm] | |
| PBP60/50 | 35 | 60 | 140 | 62 | 49 | 3 | 7 | 2 | 1 |
Valeurs caractéristiques - 2 pieds de poteaux
Les coupes dans le sens de la longueur des marches et contremarches se font à la scie plongeante avec rail de guidage. Pour les bandes très étroites, il est plus pratique de déligner à la scie sur table.
Les coupes dans le sens de la largeur se réalisent à la scie à onglets (idéalement radiale).
Avant de couper, placez le panneau sur des supports stables (ici des tréteaux) et immobilisez-le. Percez d’abord, à l’extérieur des traits de coupe, des trous de décrochage avec une mèche d’un diamètre légèrement supérieur à celui de la lame de scie sauteuse. Réalisez ensuite une première découpe à la scie sauteuse en restant un filet à l’extérieur du tracé. Pour obtenir des arêtes nettes, effectuez les coupes de précision à la scie plongeante. Le premier panneau sert ensuite de gabarit pour le second : posez-le sur un autre panneau de contreplaqué, fixez-les ensemble avec des serre-joints, puis reproduisez la forme à l’aide d’une défonceuse.
| Références | Valeurs caractéristiques - Bois sur béton - 2 pieds de poteaux | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
| Sur poteau | Sur béton | R1.k | R2.k | |||
| Quantité | Type | Quantité | Type | |||
| PBP60/50 | 4 | LAG Ø12x50 | 2 | Ø10* | 28/kmod | 8,3/kmod |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques - 4 pieds de poteaux
Ils sont collés sur les parois extérieur des longrines à béquet.
Avant de couper, placez le panneau sur des supports stables (ici des tréteaux) et immobilisez-le. Percez d’abord, à l’extérieur des traits de coupe, des trous de décrochage avec une mèche d’un diamètre légèrement supérieur à celui de la lame de scie sauteuse. Réalisez ensuite une première découpe à la scie sauteuse en restant un filet à l’extérieur du tracé. Pour obtenir des arêtes nettes, effectuez les coupes de précision à la scie plongeante. Le premier panneau sert ensuite de gabarit pour le second : posez-le sur un autre panneau de contreplaqué, fixez-les ensemble avec des serre-joints, puis reproduisez la forme à l’aide d’une défonceuse.
| Références | Valeurs caractéristiques - Bois sur béton - 4 pieds de poteaux | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
| Sur poteau | Sur béton | R1.k | R2.k | |||
| Quantité | Type | Quantité | Type | |||
| PBP60/50 | 8 | LAG Ø12x50 | 4 | Ø10* | 63/kmod | 8,3/kmod |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - 2 pieds de poteaux
Le plancher en bois avec la partie en béton sur le garage est estimé à 18 693,87 €. Il est à noter que le transport des pièces de bois et l’isolation ne sont pas compris dans ce devis.
Pour un plancher totalement en maçonnerie, vous pourrez en savoir plus sur son estimation dans l’article Estimation du plancher en béton hourdis polystyrène.
Avant de couper, placez le panneau sur des supports stables (ici des tréteaux) et immobilisez-le. Percez d’abord, à l’extérieur des traits de coupe, des trous de décrochage avec une mèche d’un diamètre légèrement supérieur à celui de la lame de scie sauteuse. Réalisez ensuite une première découpe à la scie sauteuse en restant un filet à l’extérieur du tracé. Pour obtenir des arêtes nettes, effectuez les coupes de précision à la scie plongeante. Le premier panneau sert ensuite de gabarit pour le second : posez-le sur un autre panneau de contreplaqué, fixez-les ensemble avec des serre-joints, puis reproduisez la forme à l’aide d’une défonceuse.
| Références | Valeurs caractéristiques simplifiées - Bois sur béton - 2 pieds de poteaux | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||
| Sur poteau | Sur béton | R1.k* | R2.k* | |||
| Quantité | Type | Quantité | Type | |||
| PBP60/50 | 4 | LAG Ø12x50 | 2 | Ø10** | 40 | 11.9 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - 4 pieds de poteaux
Ils sont collés sur les parois extérieur des longrines à béquet.
Avant de couper, placez le panneau sur des supports stables (ici des tréteaux) et immobilisez-le. Percez d’abord, à l’extérieur des traits de coupe, des trous de décrochage avec une mèche d’un diamètre légèrement supérieur à celui de la lame de scie sauteuse. Réalisez ensuite une première découpe à la scie sauteuse en restant un filet à l’extérieur du tracé. Pour obtenir des arêtes nettes, effectuez les coupes de précision à la scie plongeante. Le premier panneau sert ensuite de gabarit pour le second : posez-le sur un autre panneau de contreplaqué, fixez-les ensemble avec des serre-joints, puis reproduisez la forme à l’aide d’une défonceuse.
| Références | Valeurs caractéristiques simplifiées - Bois sur béton - 4 pieds de poteaux | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||
| Sur poteau | Sur béton | R1.k* | R2.k* | |||
| Quantité | Type | Quantité | Type | |||
| PBP60/50 | 8 | LAG Ø12x50 | 4 | Ø10** | 90 | 11.9 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur poteau :
- Pointes annelées CNA Ø4.0x50 mm ou vis CSA Ø5.0x50 mm.
- Tirefonds ou boulons Ø12 mm.
Sur béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Installation
1. Positionner 2 ou 4 pieds de poteaux PBP60/50,
2. Identifier la position des ancrages au sol sur le support (l’entraxe entre les ancrages correspond à la section du poteau),
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Positionner le poteau sur les pieds de poteaux,
5. Fixer le poteau aux pieds de poteaux à l’aide des fixations choisies.
