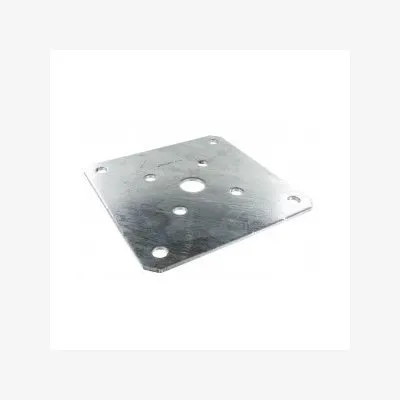

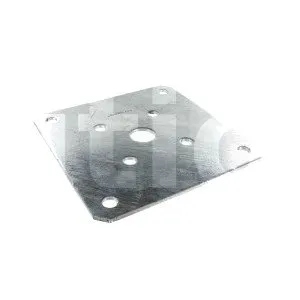

Platine optionnelle pour pied de poteau - Réf. PLPP180
Compatible avec PPA, APB100/150, PPRC. Celle-ci est préconisée lorsque le poteau bois est de section supérieure à 180 x 180 mm et jusqu’à des poteaux de 250 x 250 mm.
-
RéférencePLPP180
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461.
-
FabricationFrançaise
-
Largeur (A)180mm
-
Largeur (B)180mm
-
Epaisseur4mm
-
Perçage sur la platine8Ø12 - 1Ø25,5
-
Contenu4 X WA M10-78/5 - 4 X capuchons noirs Ø10 - 4 X SSH10,0x60

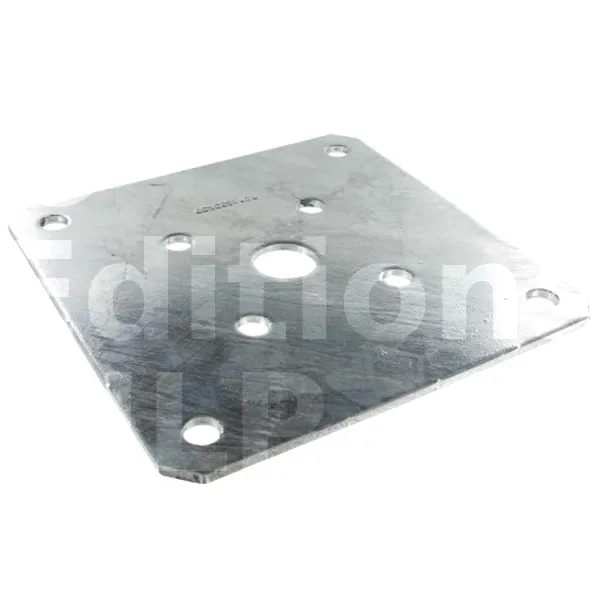

Platine optionnelle pour pied de poteau
La platine PLPP180 est une platine optionnelle, compatible avec nos pieds de poteaux. Celle-ci est préconisée lorsque le poteau bois est de section supérieure à 180 x 180 mm et jusqu’à des poteaux de 250 x 250 mm.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur : 4 mm.
Avantages :
- Permet d’augmenter l’assise des pieds de poteau pour poteau large.
- Permet de conserver les performances des pieds de poteaux, même dans le cas de poteaux de fortes sections.
Applications
Support :
- Porteur : béton
- Porté : bois massif, lamellé-collé, bois composite.
Domaines d’utilisation :
- Préconisé pour des sections de poteaux de 200 x 200 mm minimum.
- Compatible avec les pieds de poteaux suivants : PPA100, PPA150, APB100/150 et PPRC
Dimensions

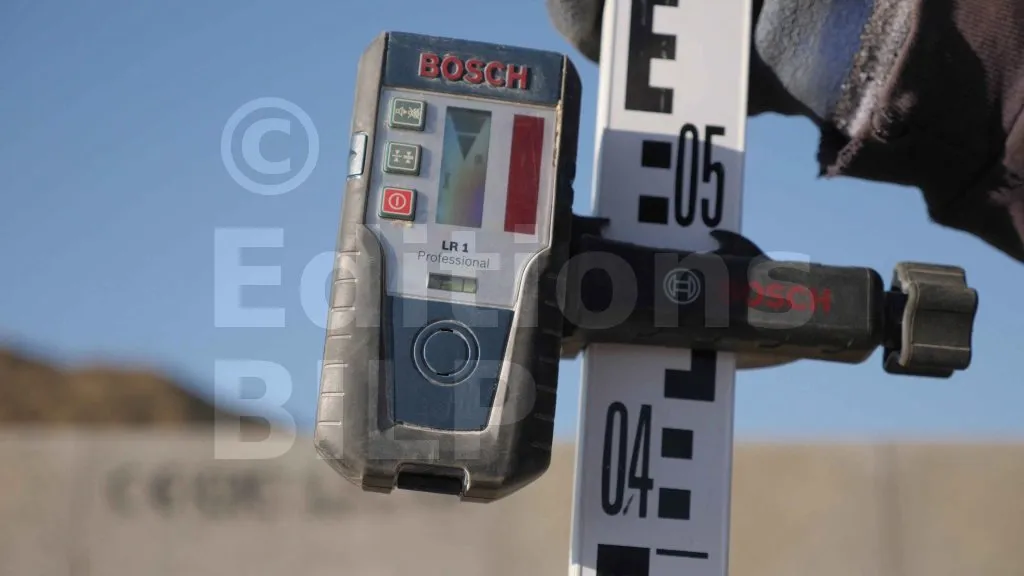

Lorsque la flèche pointe vers le bas, cela indique qu’il faut descendre d’une côte égale au chiffre (en mm) qui apparaît sur le cadran. On effectue l’opération inverse si la flèche pointe vers le haut.
texte=Le cadran|points=1113,1191,1635,834

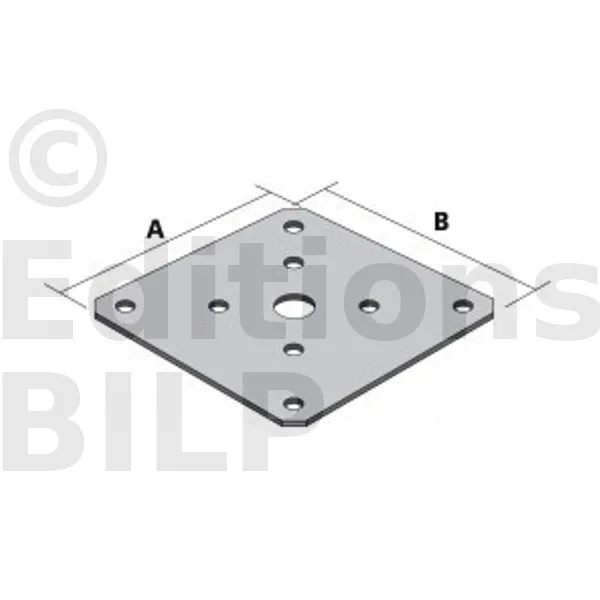

| Références | Dimensions [mm] | Perçages [mm] | |||
|---|---|---|---|---|---|
| A | B | t | Ø12 | Ø25,5 | |
| PLPP180 | 180 | 180 | 4 | 8 | 1 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Installation

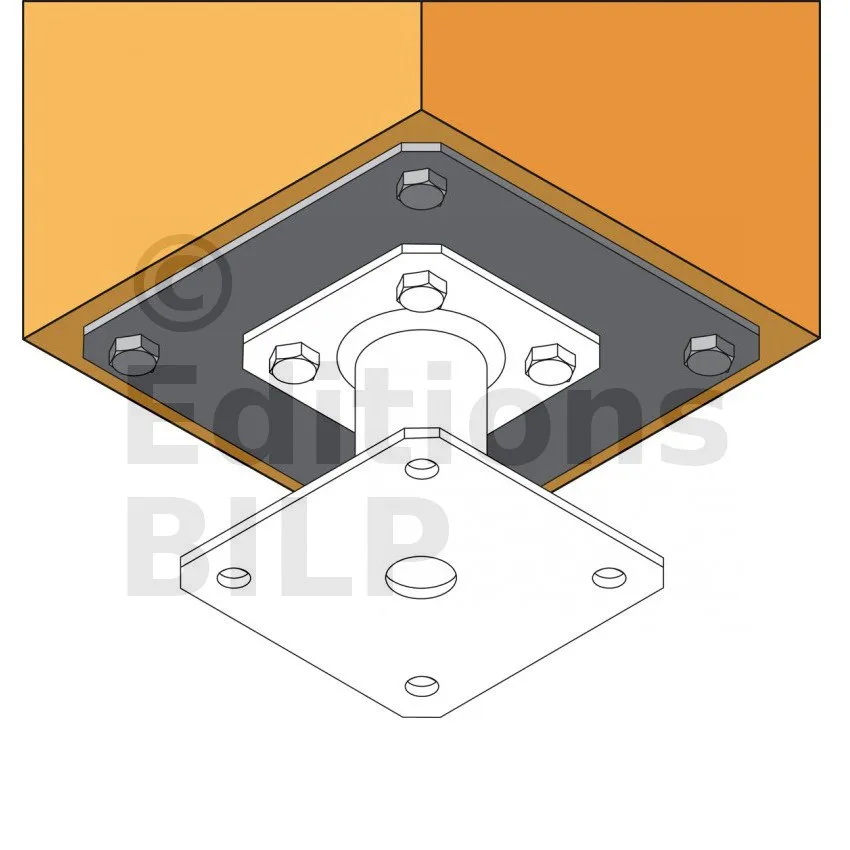

1. Monter la platine sur le poteau à l’aide de 4 tirefonds LAG Ø10x80 dans les perçages extérieurs.
2. Fixer le pied de poteau au poteau à l’aide de 4 tirefonds LAG Ø10x80, en passant à travers la platine précédemment fixée.

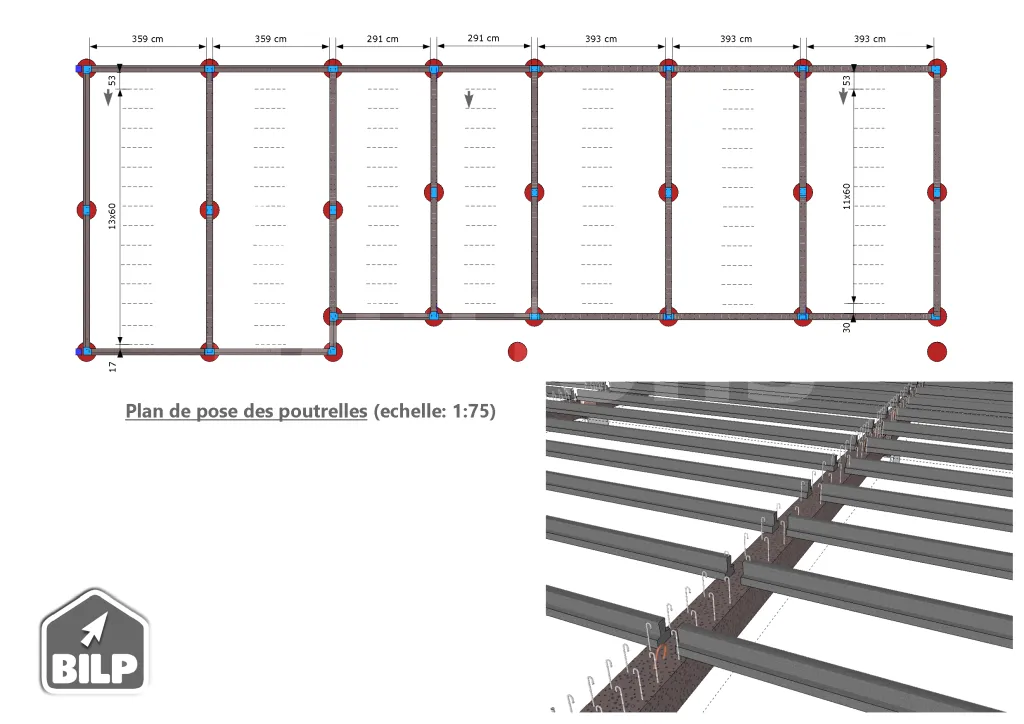

Les poutrelles sont placées à un entraxe de 60 cm, la première ligne est positionnée à 53 cm des longrines, tandis que les dernières sont placées à 17 cm et 30 cm des longrines de l’autre côté. Les longueurs des longrines ont été déterminées en respectant les recommandations du fournisseur concernant les appuis des poutrelles sans étai.
