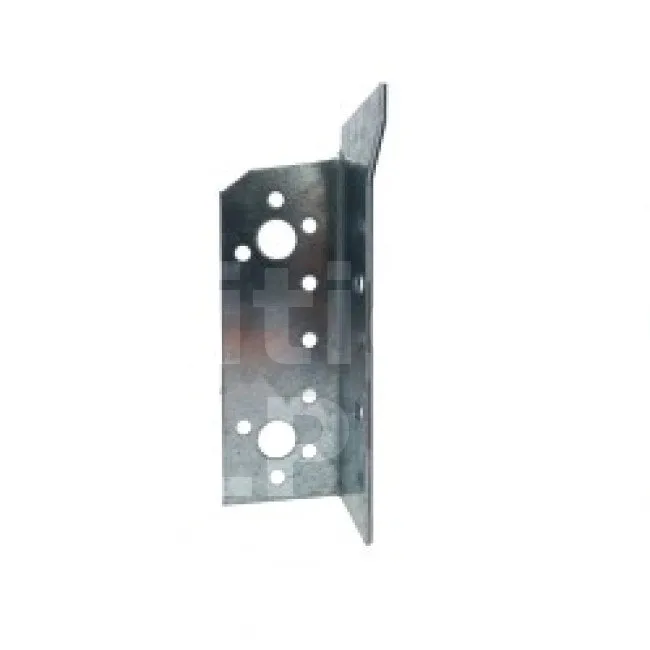

Connecteurs ajustables - Réf. SJHR80

EN STOCK
Expédition immédiate disponible pour 34 unité(s).
1€82
  HT  / Pièce
(2.18 € TTC)
    • 80mm
    • Droite
    • Sans appui horizontal
  • Autres choix

  • Référence
    SJHR80
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    2mm
  • Conditionnement
    Pièce
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 selon la norme NF EN 10346
  • Profondeur (C)
    60mm
  • Largeur (D)
    41.6mm
  • Perçages sur porté
    3Ø5 [mm]
  • Perçages sur porteur
    4Ø5 - 1Ø11 [mm]
  • Largeur poutre min.
    35mm
  • Largeur poutre max.
    90mm
  • Hauteur poutre max.
    150mm
  • Hauteur poutre min.
    97mm
  • Hauteur poutre max+
    220mm **

Caractéristiques

Déclaration de performance (DOP) : FR-DoP-e06-0270
Agrément technique (ATE) : eta-06-0270

Matière

  • Acier galvanisé S250GD + Z275 selon la norme NF EN 10346,
  • Epaisseur : 2 mm.

Avantages

  • Grande flexibilité de mise en œuvre,
  • Polyvalence : composition de paire possible avec deux ailes intérieures, deux ailes extérieures, ou l’association des deux,
  • Solidité : deux paires de sabots peuvent être utilisées pour augmenter la reprise de charge,
  • Gain de place dans vos stocks.

Application

Support
Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
Porté : bois massif, bois composite, bois lamellé-collé.

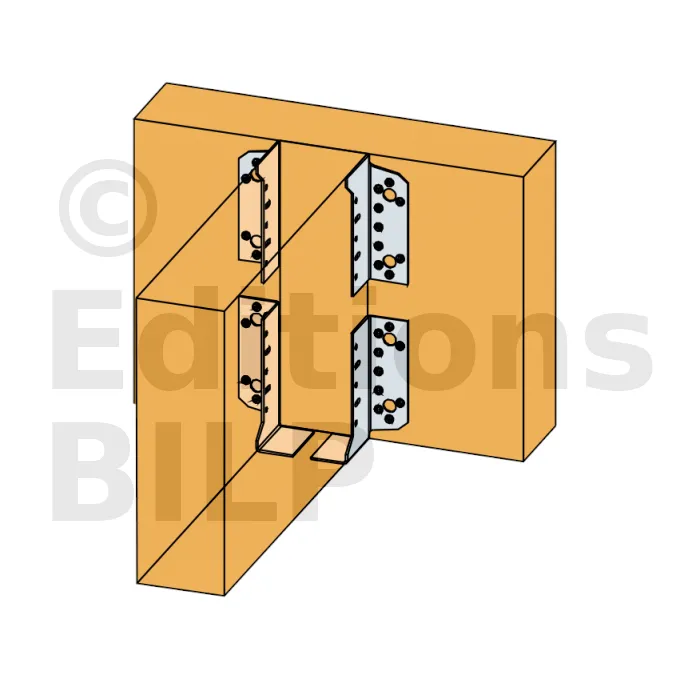

Domaines d’utilisation

  • Solives, pannes, fermettes,
  • Renforcement d’assemblages existants, ...

Données techniques

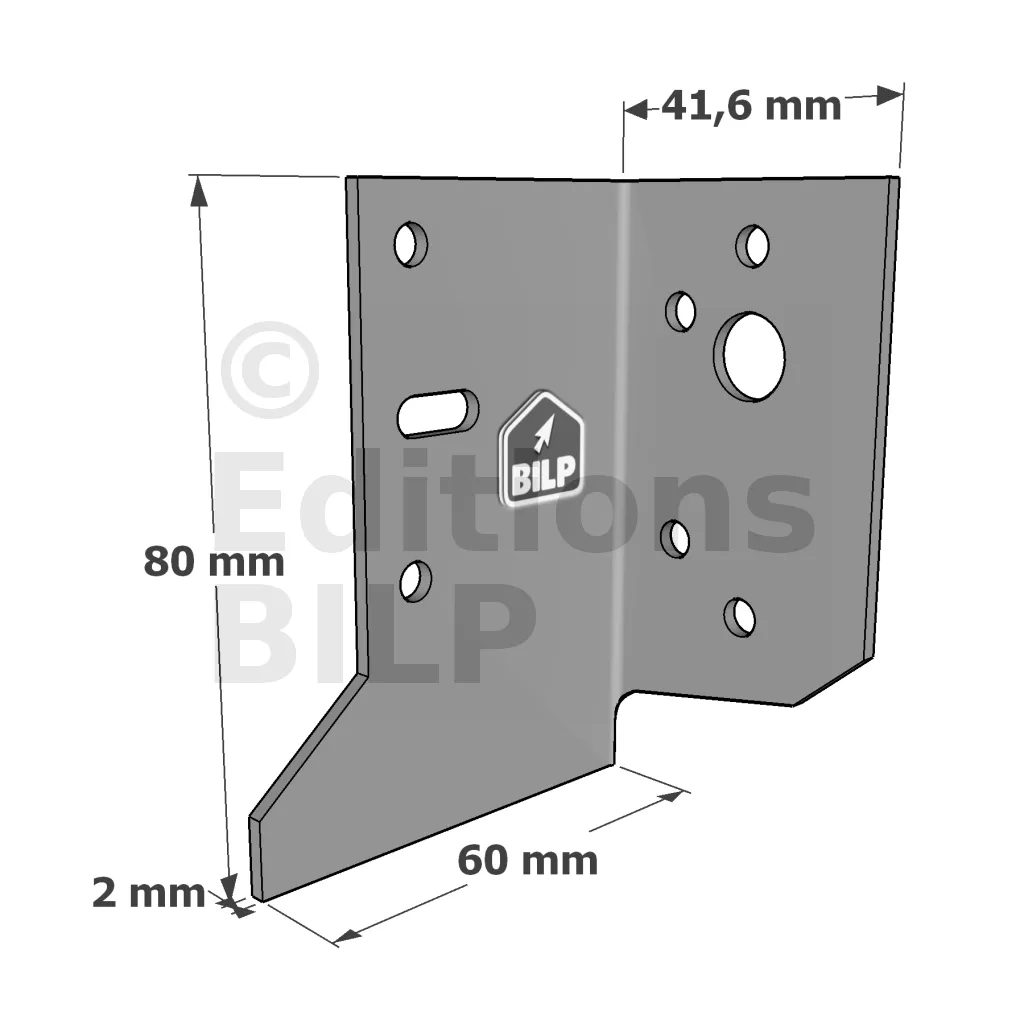

Dimensions


RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur* Hauteur
Min. Max. Min. Max+ Max. A B C D t Ø5 Ø11 Ø13 Ø5
SJHR80 35 90 97 150 220 - 80 60 41.6 2 4 1 - 3
SJHR80-F 35 90 97 150 220 35.8 80 60 41.6 2 4 1 - 3
SJHR130 35 140 147 225 300 - 130 60 41.6 2 9 - 2 5
SJHR130-F 35 140 147 225 300 35.8 130 60 41.6 2 9 - 2 5
SJHL80 35 90 97 150 220 - 80 60 41.6 2 4 1 - 3
SJHL80-F 35 90 97 150 220 35.8 80 60 41.6 2 4 1 - 3
SJHL130 35 140 147 225 300 - 130 60 41.6 2 9 - 2 5
SJHL130-F 35 140 147 225 300 35.8 130 60 41.6 2 9 - 2 5

Les sabots de solive SJH doivent être utilisés par paire, que ce soit avec le modèle "-F" ou sans appui inférieur.

(*) Lorsque des fixations CNA4.0x50 ou CSA5.0x50 sont utilisées, la largeur minimale de la solive doit être de 50 mm.

(**) Pour l’assemblage de poutre de hauteur supérieur à la colonne précédente, il est recommandé de vérifier la traction transversale liée à la moitié de l’effort tranchant à hauteur de la dernière pointe. Cette vérification peut être évitée si la solive est renforcée avec une vis à filetage total type ESCRFTZ (recommandé : vis Ø8,0x140 pour un sabot SJH80, vis Ø8.0x220 pour un sabot SJH130).

Valeurs caractéristiques pour une paire de demi - sabots SJH - Solive sur poutre - Clouage total


RéférencesValeurs Caractéristiques pour une paire de demi-sabots SJH - Bois sur bois - Clouage total
Fixations pour une paire de demi-sabots SJH Valeurs Caractéristiques pour une paire de demi-sabots SJH - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k*** R4,k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
SJH80 8 6 5.4 7.8 5.4 7.8 1.6 1.6 2.4 3.9
SJH130 18 10 15.9 22.7 15.9 22.7 2.9 2.9 6.1 9.8

La résistance publiée est valable pour une paire de demi-sabots SJH, qu’ils soient diagonalement opposés ou symétriques, avec ou sans appui inférieur. Pour deux paires de demi-sabots, la résistance peut être multipliée par deux. (***) Valable uniquement si les demi-sabots sont installés en diagonale.
