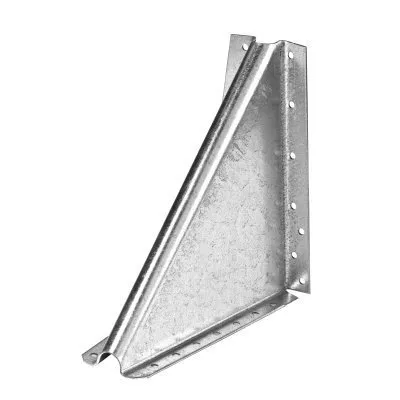

Échantignole - Réf. KNAG130

EN STOCK
Expédition immédiate disponible pour 28 unité(s).
13€78
  HT  / Echantignole
(16.53 € TTC)

  • Référence
    KNAG130
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (D)
    66mm
  • Largeur (C)
    52mm
  • Largeur (E)
    79mm
  • Perçages Aile B
    10Ø5
  • Perçages Aile A
    9Ø5
  • Conditionnement
    1 pièce
  • Profondeur (B)
    125mm

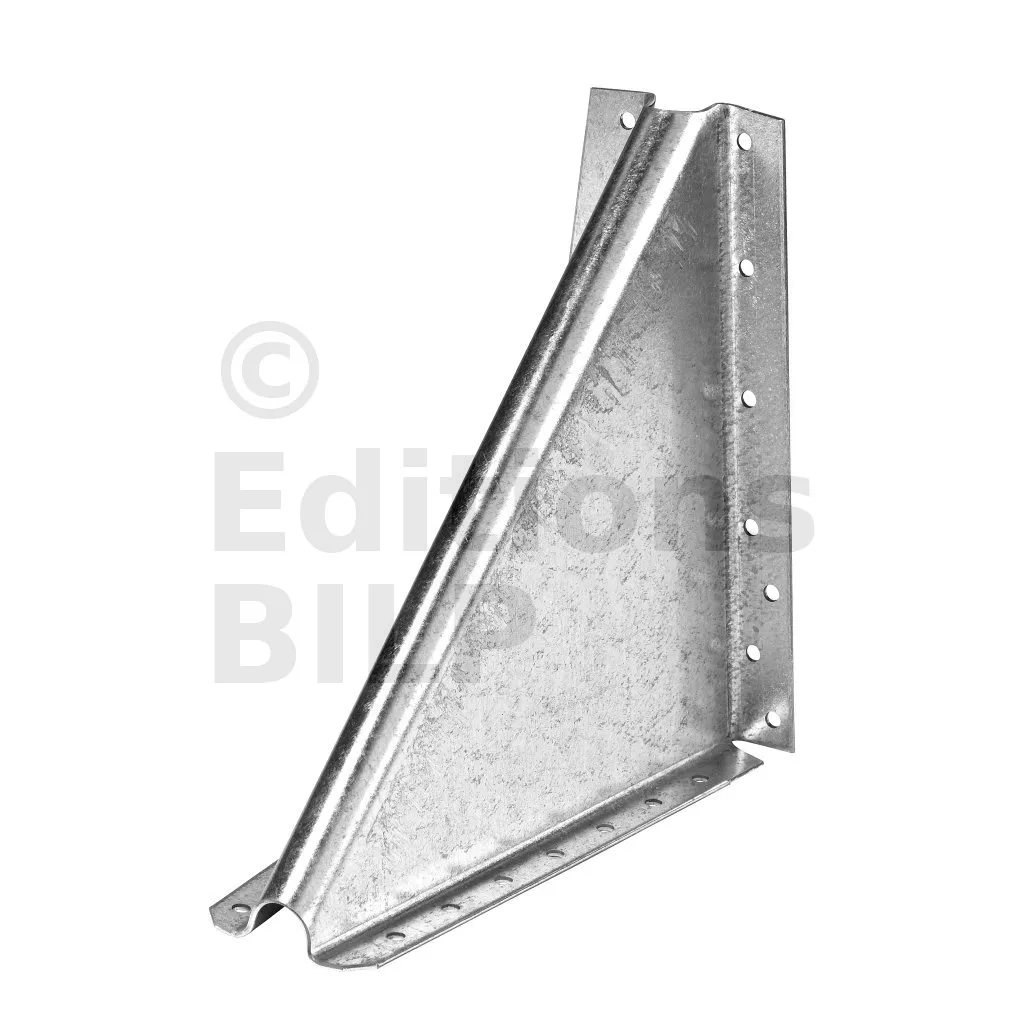

Echantignole KNAG

L‘échantignole métallique KNAG évite l‘utilisation d‘échantignoles en bois qui doivent respecter une certaine découpe par rapport au fil du bois.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2 mm.

Avantages

  • Simplifie la justification des échantignoles,
  • Sécurise des assemblages existants.

Application

Support
Porteur : bois massif, bois composite, laméllé-collé,
Porté : bois massif, bois composite, laméllé-collé, fermes triangulées.

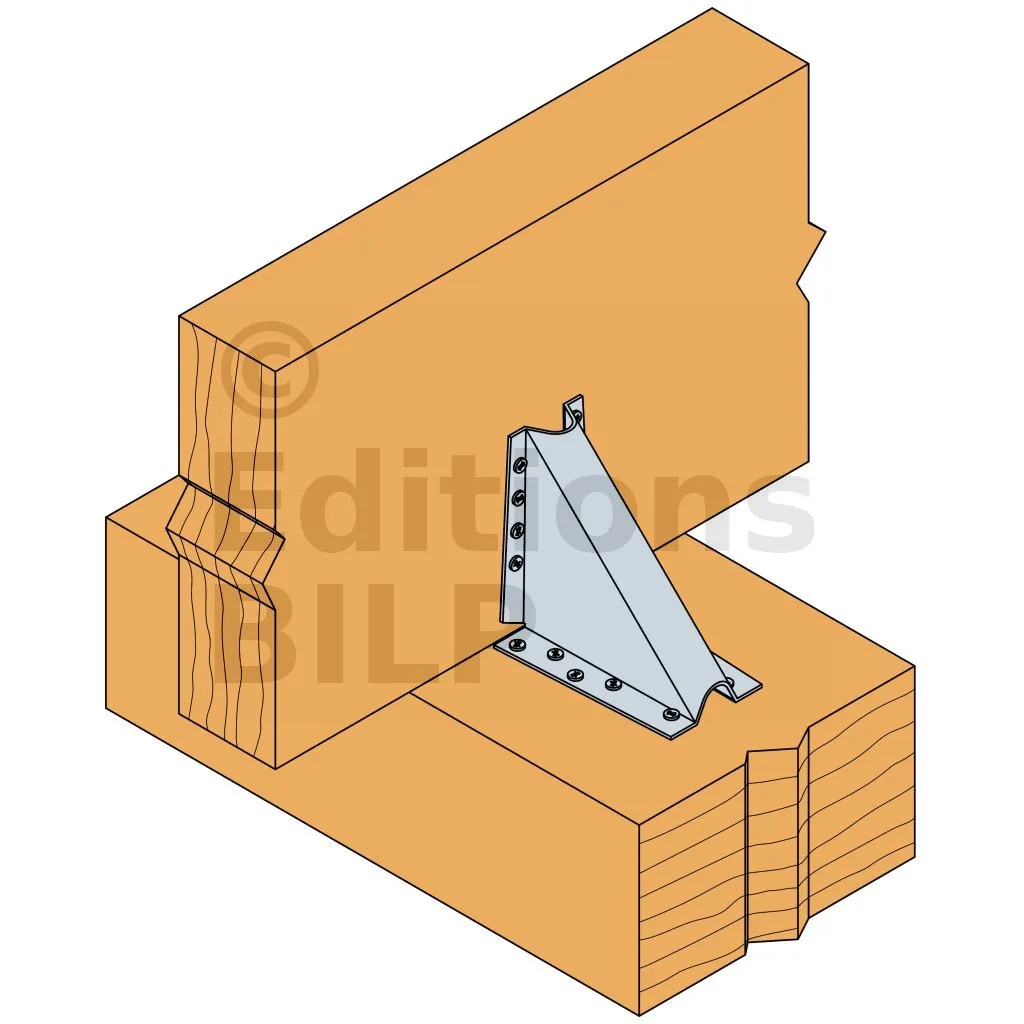

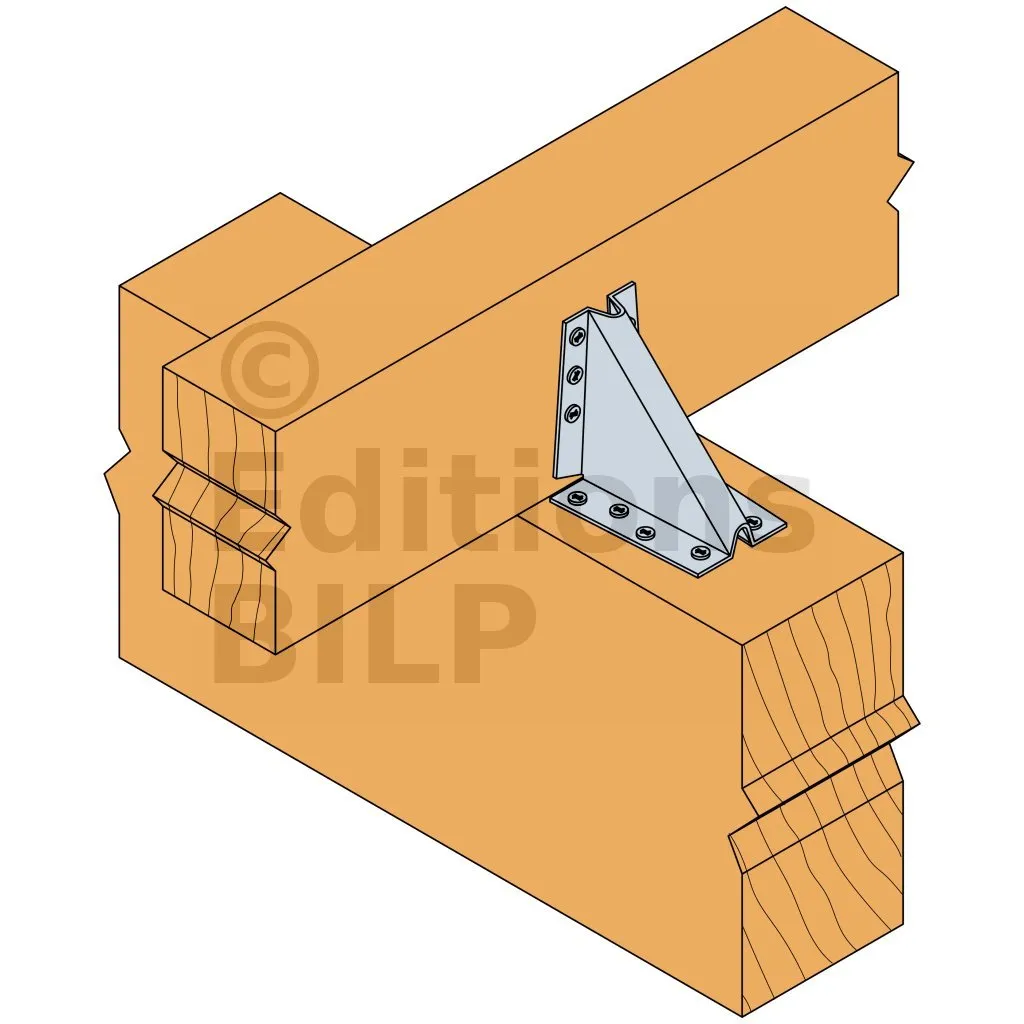

Domaines d’utilisation

  • Pannes sur ferme,
  • Poutre sur poteau,
  • Renforcement d‘assemblages existants.

Données techniques

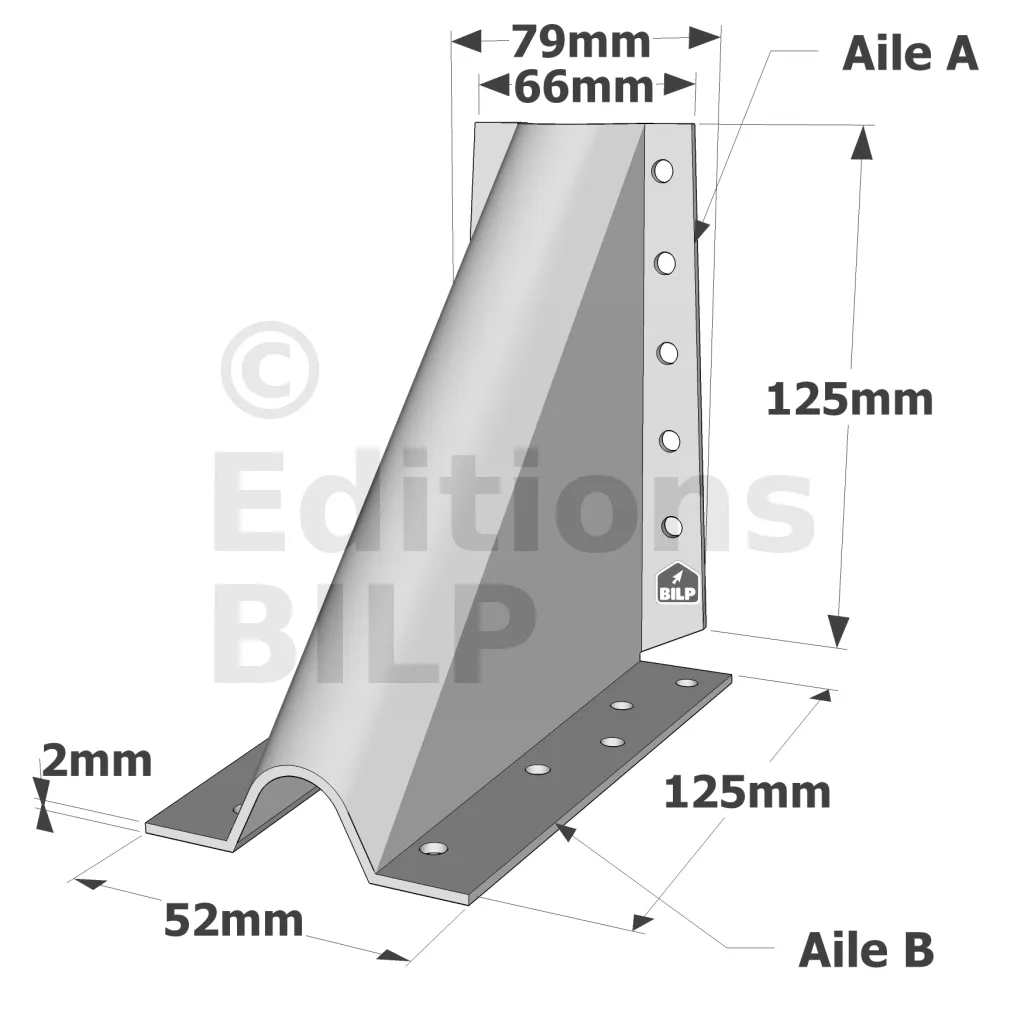

Dimensions


RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C D E t Ø5 Ø5
KNAG90-B 90 90 43 55 69 2 6 8
KNAG130 125 125 52 66 79 2 9 10
KNAG170 160 160 52 72 93 2 11 12
KNAG210-B 200 200 54 67 100 2 14 14

Valeurs caractéristiques - connexion bois sur bois - clouage total - 1 équerre


RéférencesFixationsValeurs Caractéristiques - Connexion bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k
Qté Type Qté Type f = 20 mm f = 40 mm f = 50 mm e = 140 mm e = 140 mm e = 180 mm e = 220 mm
KNAG90-B 6 CNA4,0x40 8 CNA4,0x60 4 2.1 1.6 1.8 1.2 0.8 0.6
KNAG130 9 CNA4,0x40 10 CNA4,0x60 4.6 3.9 3.7 4.4 3.1 2.3 1.6
KNAG170 11 CNA4,0x40 12 CNA4,0x60 5.8 5.1 4.9 7.5 5.3 4.1 3.4
KNAG210-B 14 CNA4,0x40 14 CNA4,0x60 7 6.3 6 11.4 8.1 6.3 5.2

Les valeurs sont données pour plusieurs valeurs de f et e. Pour les autres valeurs, merci de vous réferez à notre ETE-06/0106.
