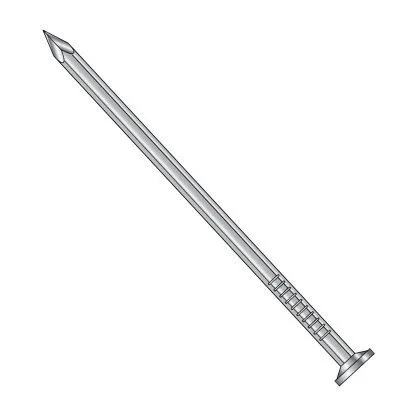

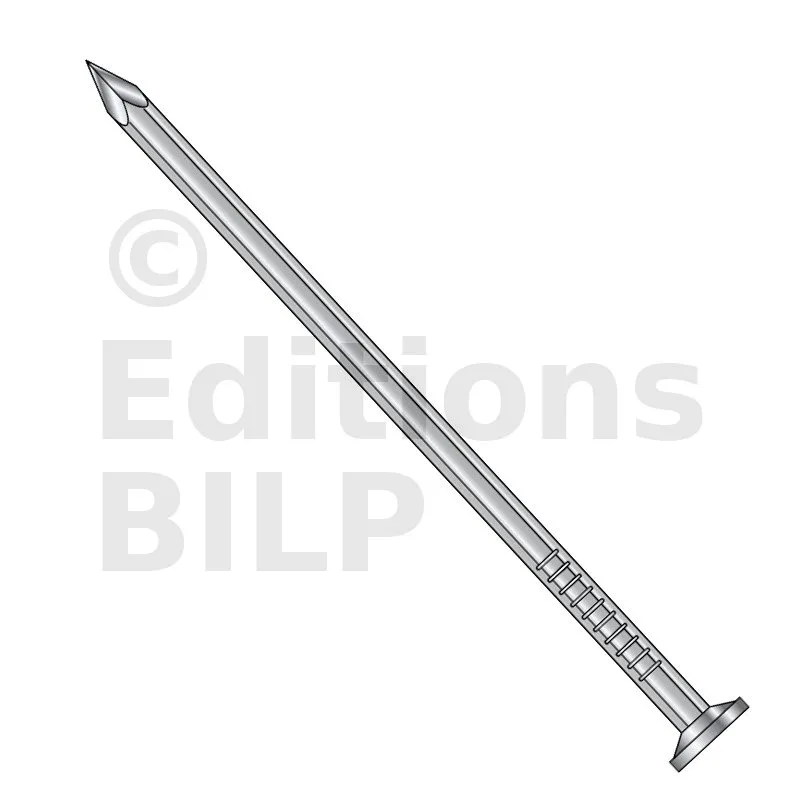

Pointe cannelée tête plate - Galvanisée à chaud - FIRKG5.1X150-180 - Réf. 75017
-
Référence75017
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la tête12.2mm
Pointe cannelée tête plate - Galvanisée à chaud - Pour l’extérieur
La pointe cannelée FIRKG tête plate est principalement utilisée en charpente.
Caractéristiques
Déclarations de performance : FR-DoP-h13/0009.pdf
Matière
- Acier galvanisé à chaud 50 µm (ISO 1461).
Avantages
- Forme cannelée : fend moins le bois qu’une pointe ronde ou carrée,
- Très bonne tenue à l’arrachement et au cisaillement (de 25% supérieure à une pointe ronde ou carrée).
Applications
Support
- Bois massif, bois composite, bois lamellé-collé, …

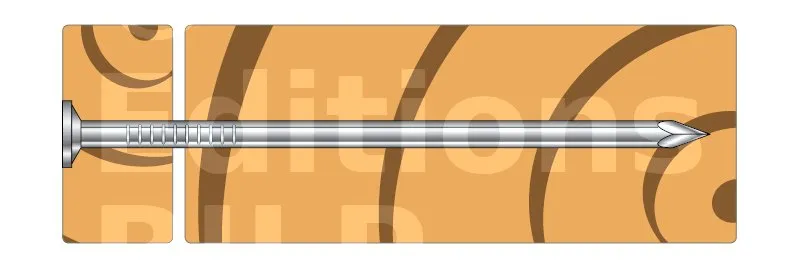

Domaines d’utilisation
- Fixation pour charpentes
- Assemblages bois.
Données techniques
Dimensions
Fixez ensuite le limiteur thermostatique au raccord en T. Étant donné que les diamètres du T et du limiteur thermostatique sont différents, utilisez un réducteur pour les raccorder.
texte=Réducteur|points=2460,558,2460,560,2052,369|couleur=#ffffff|couleur_fleche=#ffffff
Installez un raccord en T à la sortie d’eau du groupe de sécurité du chauffe-eau. Ce raccord en T a deux branchements qui permettent de connecter à la fois l’arrivée d’eau froide et le limiteur thermostatique au chauffe-eau.
texte=Raccord en T|points=2322,177,1986,168|couleur=#ffffff|couleur_fleche=#ffffff
| Références | Code article | Dimensions fixations [mm] | ||||
|---|---|---|---|---|---|---|
| d | l | da | Ah | ht | ||
| FIRKG2.0X50 | 75009 | 2 | 50 | 5 | 19.6 | 0.7 |
| FIRKG2.3X60 | 75010 | 2.3 | 60 | 5.4 | 22.9 | 0.8 |
| FIRKG3.1X75 | 75011 | 3.1 | 75 | 7.3 | 41.9 | 1 |
| FIRKG3.4X90 | 74711 - 75012 | 3.4 | 90 | 7.8 | 47.8 | 1 |
| FIRKG3.7X100 | 74712 - 75013 | 3.8 | 100 | 9 | 63.6 | 1.1 |
| FIRKG4.3X125 | 75015 | 4.3 | 125 | 10.2 | 81.7 | 1.2 |
| FIRKG5.1X140 | 75016 | 5.1 | 140 | 12.2 | 116.9 | 1.5 |
| FIRKG5.1X160 | 75018 | 5.1 | 160 | 12.2 | 116.9 | 1.5 |
| FIRKG5.5X180 | 75019 | 5.5 | 180 | 13.2 | 136.8 | 1.7 |
| FIRKG5.5X210 | 75021 | 5.5 | 210 | 13.2 | 136.8 | 1.7 |
| FIRKG7.0X225 | 75022 | 7 | 225 | 17 | 227 | 1.7 |
| FIRKG7.0X275 | 75024 | 7 | 275 | 17 | 227 | 1.7 |
| FIRKG8.0X300 | 75025 | 8 | 300 | 19.5 | 298.6 | 2 |
| FIRKG8.0X330 | 75026 | 8 | 300 | 19.5 | 298.6 | 2 |
Propriétés caractéristiques
| Références | Propriétés caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nmm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | |
| FIRKG2.0X50 | 1289 | 2.5 | 8.6 | NPD |
| FIRKG2.3X60 | 1721 | 2.5 | 8.6 | NPD |
| FIRKG3.1X75 | 490 | 22.5 | 8.6 | NPD |
| FIRKG3.4X90 | 6989 | 2.5 | 8.6 | NPD |
| FIRKG3.7X100 | 11163 | 2.5 | 8.6 | NPD |
| FIRKG4.3X125 | 11514 | 2.5 | 8.6 | NPD |
| FIRKG5.1X140 | 19890 | 2.5 | 8.6 | NPD |
| FIRKG5.1X160 | 19890 | 2.5 | 8.6 | NPD |
| FIRKG5.5X180 | 24876 | 2.5 | 8.6 | NPD |
| FIRKG5.5X210 | 24876 | 2.5 | 8.6 | NPD |
| FIRKG7.0X225 | 43697 | 2.5 | 8.6 | NPD |
| FIRKG7.0X275 | 43697 | 2.5 | 8.6 | NPD |
| FIRKG8.0X300 | 67041 | 2.5 | 8.6 | NPD |
| FIRKG8.0X330 | 67041 | 2.5 | 8.6 | NPD |
Se référer à l’ETA pour plus de détails.
NPD : Pas de performance déclarée ("No performance declared")
