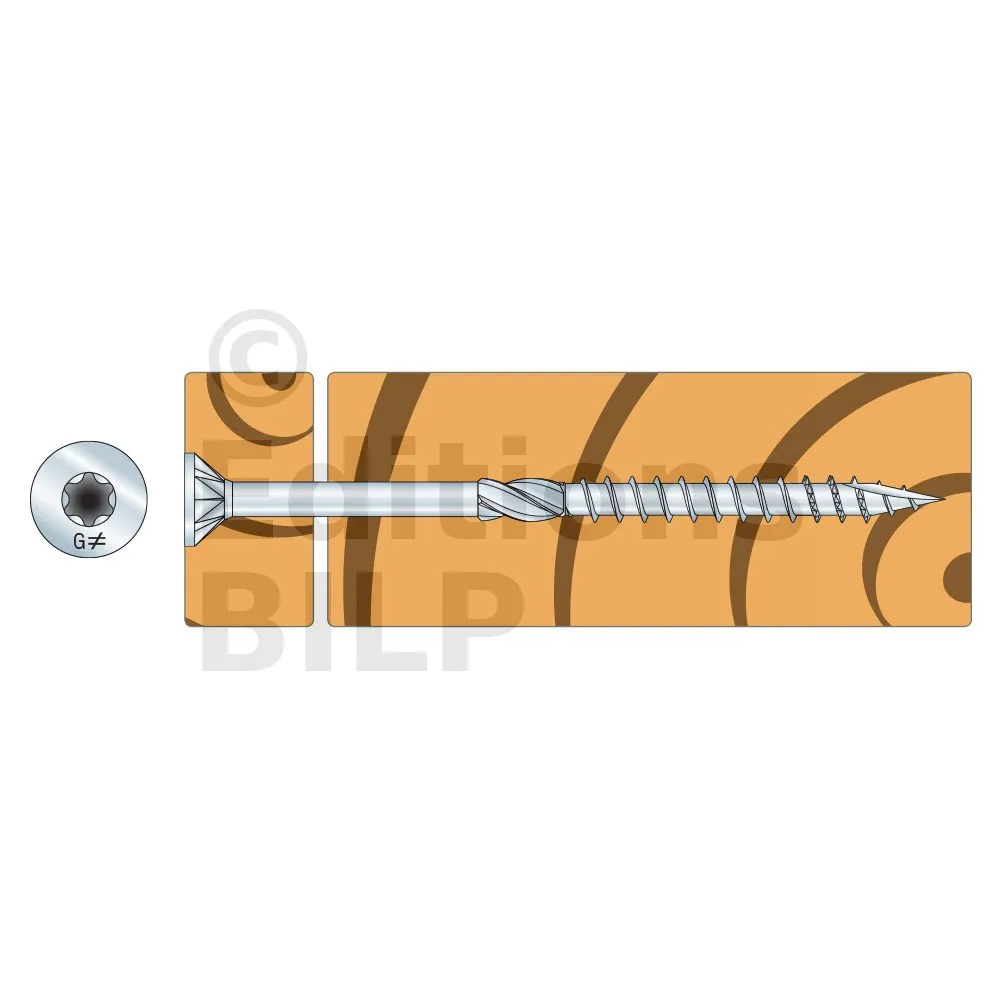

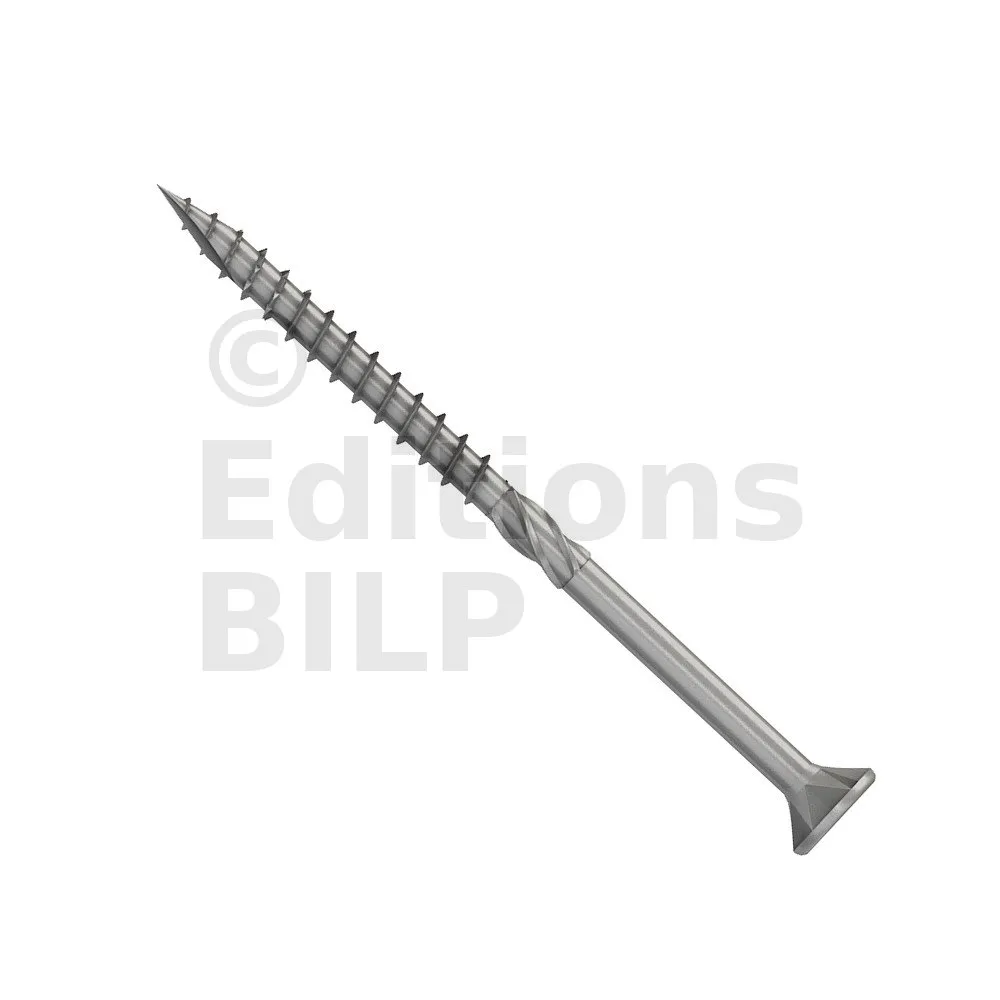

Nervures sous tête : peu d’éclat sur la surface du bois,
Alésoir : réduit le frottement, facilite la pénétration,
Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
Pointe anti-fendage : amorce parfaite même dans les bois durs.
Applications
Support
Bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
Bois massif, lamellés dérivés du bois pour ossatures,
Planchers OSB sur poutres en I et solives en bois massif,
Montants pour pose de systèmes ITE, ...
Données techniques
Dimensions
La fixation de l’EPDM
Après avoir appliqué la colle Delta Than, utilisez une roulette à marouflage pour éliminer les bulles d’air, facilitant une adhérence uniforme entre l’EPDM et le sol.
La pose de la membrane pare-pluie
Lors de l’installation de la membrane pare-pluie, il est important de couvrir les jambages de la baie, en faisant dépasser la membrane de 5 cm à l’intérieur du mur. Il faut agrafer la membrane en commençant par les extrémités pour éviter la formation de plis et de bulles d’air. De plus, chaque nouvelle bande de membrane pare-pluie doit recouvrir la précédente d’au moins 10 cm pour prévenir toute infiltration d’eau entre les membranes.
Moment d’écoulement plastique caractéristique - My,k [Nm]
Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²]
Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²]
Résistance caractéristique en traction - ftens,k [kN]
TTZNFS5.0
7602
13.2
18.2
9.3
TTZNFS6.0
12280
17.2
20.3
12.4
Voir l’ITTR ou l’ETE correspondantes pour plus de détails.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Vidéo sur la nouvelle vis TTZNFS - Revêtement Impreg +
Résistances caractéristiques - Bois / Bois
Références
Résistances caractéristiques - Bois / Bois C24
Axial
Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN]
Cisaillement perpendiculaire au Références fil en fonction de t1 [Rv.90.k] [kN]
Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
Une vis dont l’axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.
Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l’épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.
Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :
Axe de l’effort à 0° du fil des deux bois Rv, 0°, k
Axe de l’effort à 90° du fil des deux bois Rv, 90°, k
Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l’élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l’EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.
Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5xd) pour les configurations suivantes :
Axe de l’effort à 0° du fil des/du bois Rv, 0°, k
Axe de l’effort à 90° du fil des/du bois Rv, 90°, k
— > Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur. — > Les résistances pour les épaisseurs d’acier intermédiaires peuvent être obtenues par interpolation entre les valeurs pour plaque acier mince et épaisse. — > L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.
