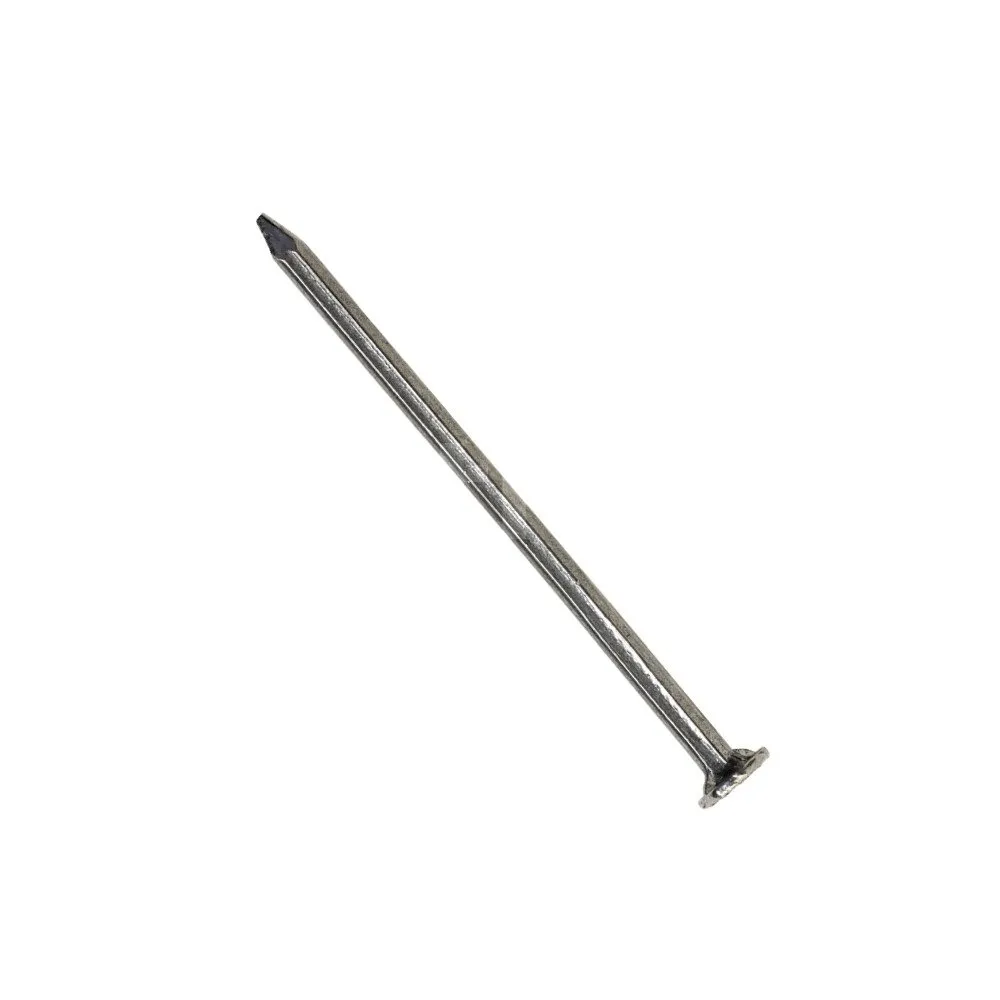

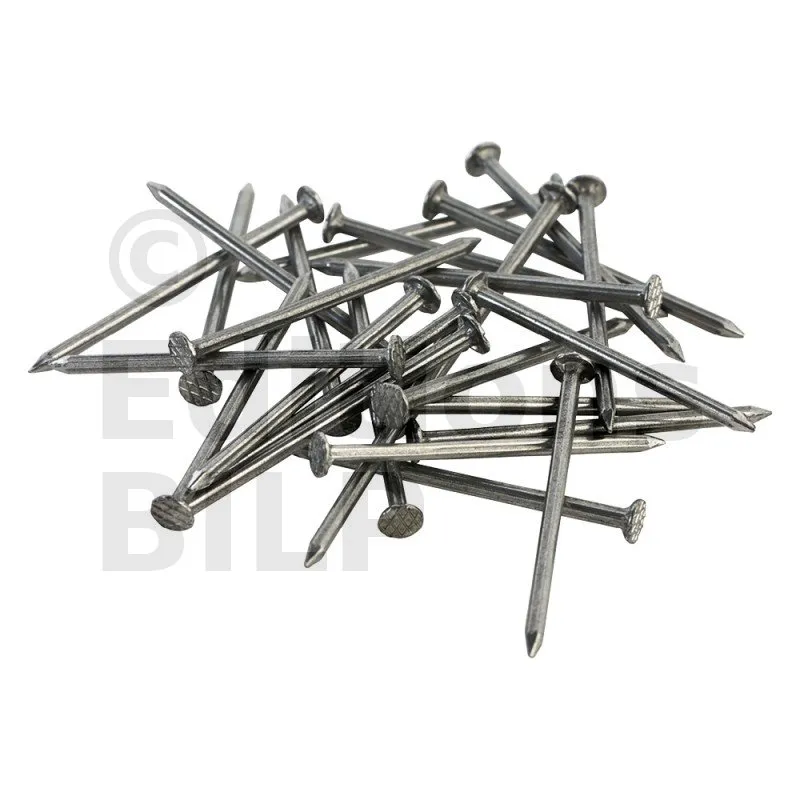

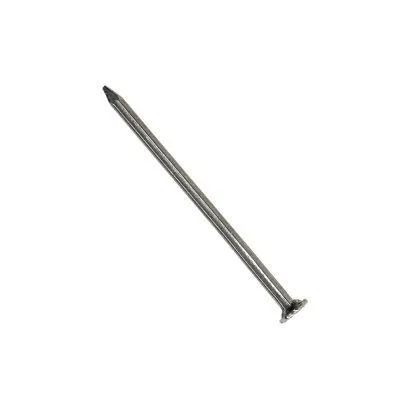

Pointe cannelée tête plate - Inox A4 - FIRKS2.8X75- CDT : 250pcs - Réf. 74190
La pointe cannelée tête plate FIRKS est préconisée pour l’assemblage bois sur bois en milieu corrosif.
- Référence74190
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- Diamètre de la tête6.4mm
Caractéristiques
Déclarations de performance :FR-DoP-h13/0009.pdf ;
Matière
- Acier inoxydable A4 (316) suivant NF EN 10088.
Avantages

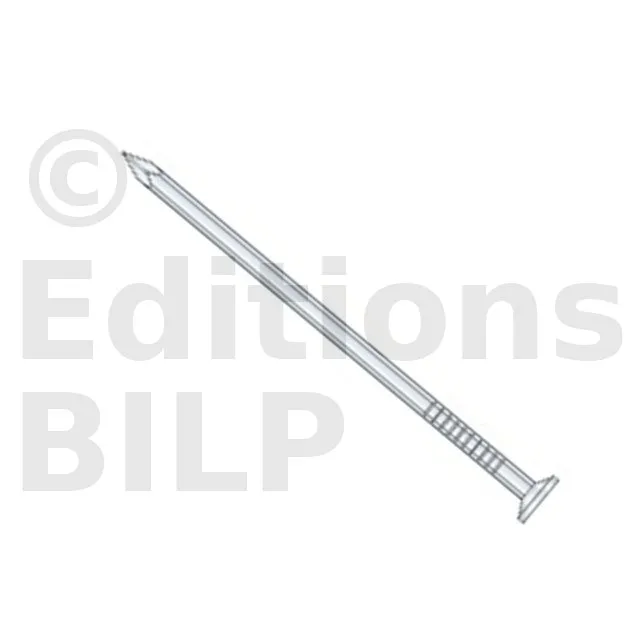

- Forme cannelée : résistance à l’arrachement 25% supérieure à une pointe ronde ou carrée,
- Fend moins le bois qu’une pointe ronde ou carrée,
- Adaptée pour un usage extérieur.
Applications
Support
- Bois.
Domaines d’utilisation

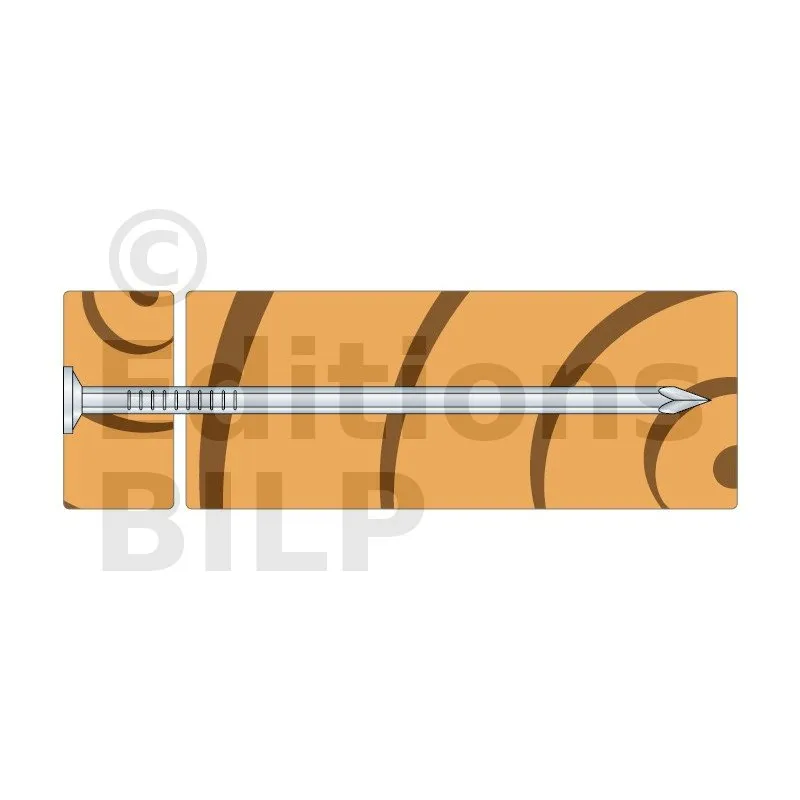

- Fixation d’éléments bois sur bois en extérieur,
- Assemblages bois.
Données techniques
Dimensions

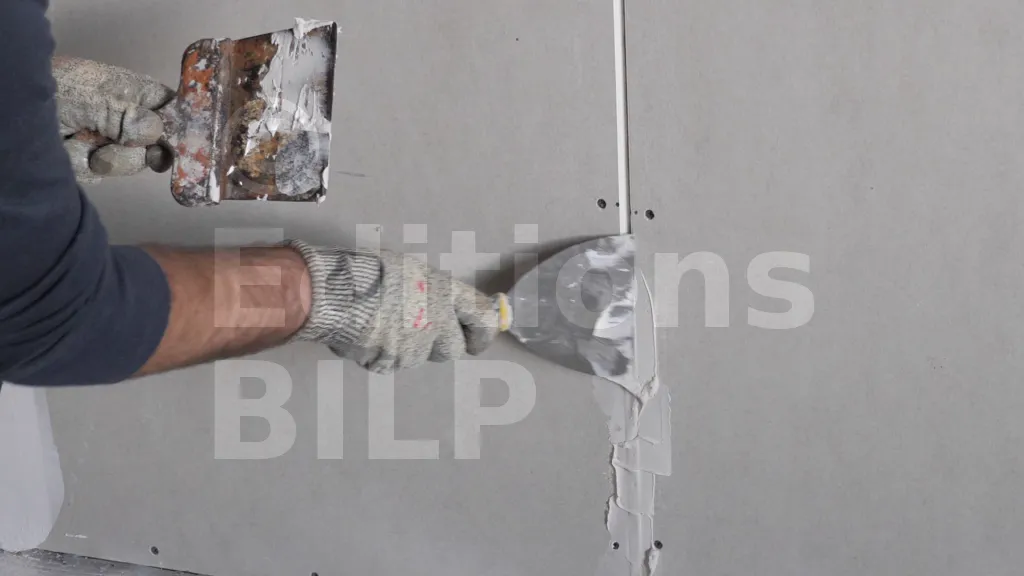

Si les jointures des plaques dépassent 2 mm, il est nécessaire d’appliquer du mortier de rebouchage avant de poser la bande à joint.
texte=Couteau à enduire|points=2400,423,2058,1011|type_legende=trait_#couleur=7e7e7e
texte=Jointure des plaques|points=2502,801,2364,801|type_legende=texte_#couleur=7e7e7e

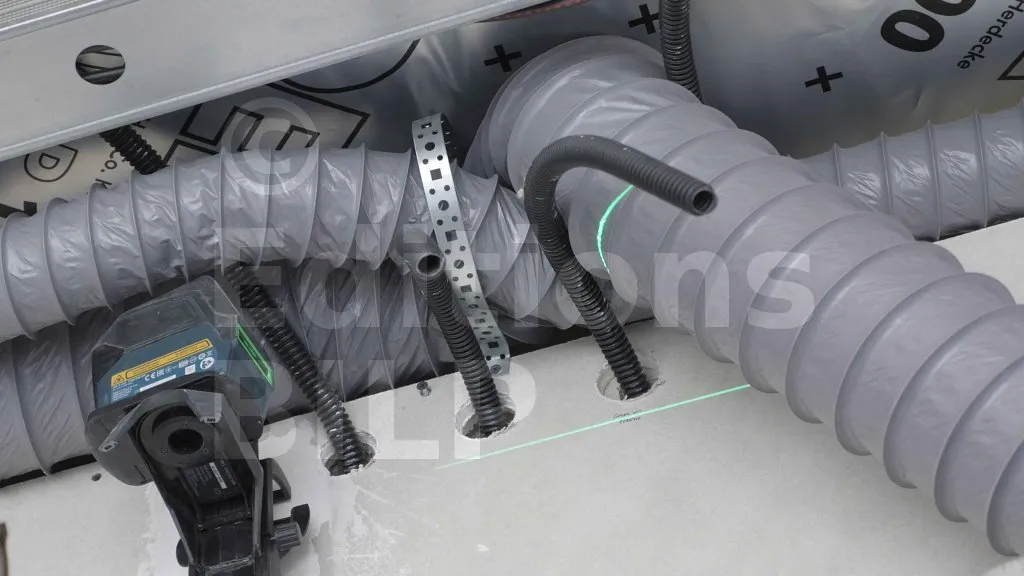

La première étape consiste à définir la hauteur à laquelle sera installée la gaine technique. Cette hauteur dépend des réseaux à dissimuler et du rendu esthétique souhaité. Il est conseillé d’utiliser un niveau laser ou un niveau à bulle pour obtenir un repère parfaitement horizontal sur tout le pourtour de la pièce.
texte=Gaines à dissimuler|points=1314,1299,1053,1200
texte=Niveau de la gaine technique|points=1740,1971,1980,1659
| Références | Code article | Dimensions fixations [mm] | ||||
|---|---|---|---|---|---|---|
| d | l | dh | Ah (surface de la tête en mm²) | ht (hauteur de tête) | ||
| 74190 | 74190 | 2.8 | 75 | 6.4 | 32.2 | 1 |
Propriétés caractéristiques
| Références | Propriétés caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nmm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | |
| 74190 | 4144 | 2.5 | 8.6 | NPD |
Se référer à l’ETA pour plus de détails.
NPD : Pas de performance déclarée ("No performance declared")
