Goujons d’ancrage sismique - Réf. BOAXFMC16150_20
-
RéférenceBOAXFMC16150_20
-
FabricationFrançaise
-
MatériauAcier électrozingué (classe 8.8)
-
MarqueSIMPSON Strong-Tie
-
Longueur filetage (F)85mm
-
Profondeur d’ancrage (hef)86mm
-
Ouverture de clés sur plat [SW]24mm
-
Diamètre perçage x profondeur minimale perçage (d0 x h1)16x115mm

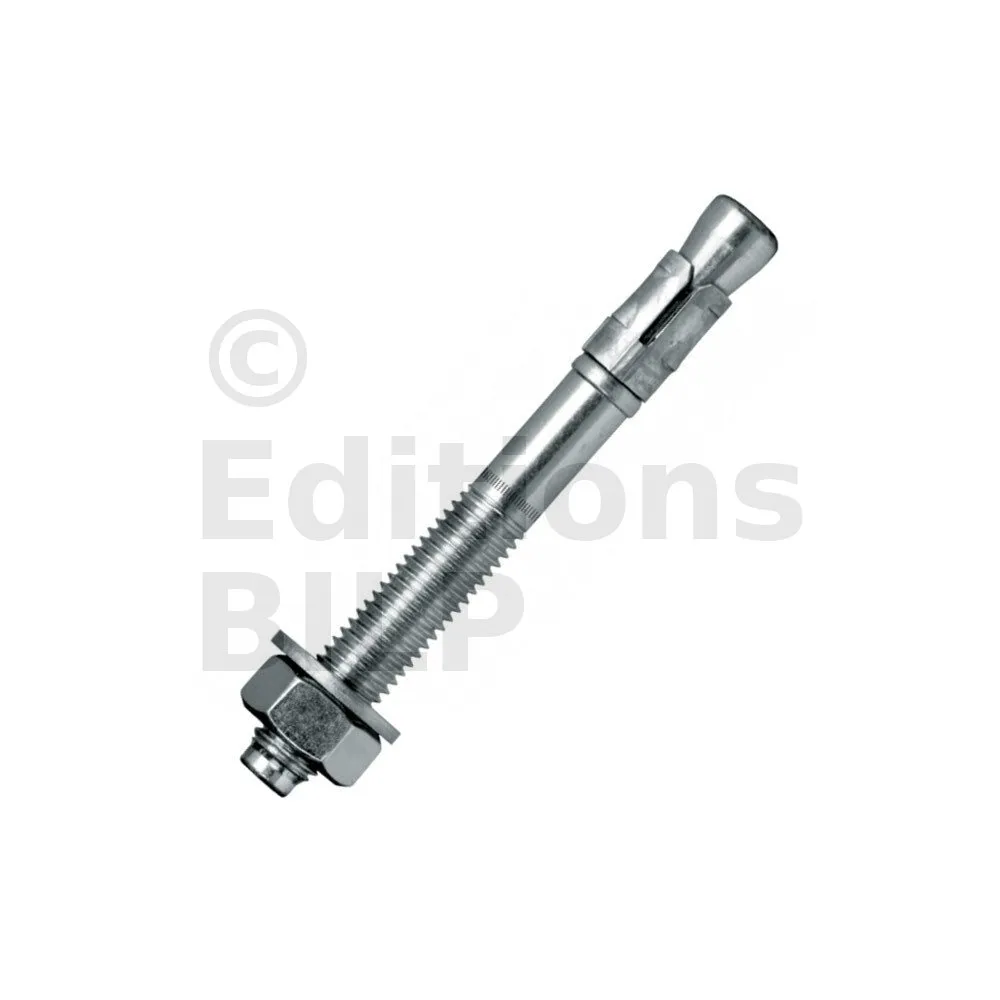

Goujon d’ancrage C1 et C2
Le goujon d’ancrage BOAX-FMC est un système de fixation par expansion pour charges lourdes adapté à la nouvelle réglementation sismique (C1 et C2).
Caractéristiques
Agréments techniques : ETE-15/0314-FR ;
Déclarations de performance : FR-DoP-e15/0314.pdf ;
Matière
- Acier galvanisé (classe 8.8) > 8 µm.
- Bague d’expansion en acier Inoxydable.
Avantages
- Gain de temps : Ø de perçage = Ø de cheville ; montage au travers ; mise sous charge immédiate ; écrou et rondelle prémontés,
- Performance : grande capacité de charge ; distances au bord et entraxes faibles ; béton fissuré et non fissuré ; catégorie C1 et C2 pour le sismique (Ø8 : C1 ; Ø10, Ø12 et Ø16 : C1 et C2).
Applications
Support
- Béton fissuré,
- Béton non fissuré,
- Environnement sismique correspondant aux catégories C1 et C2.
Domaines d’utilisation
- Façade,
- Garde-corps,

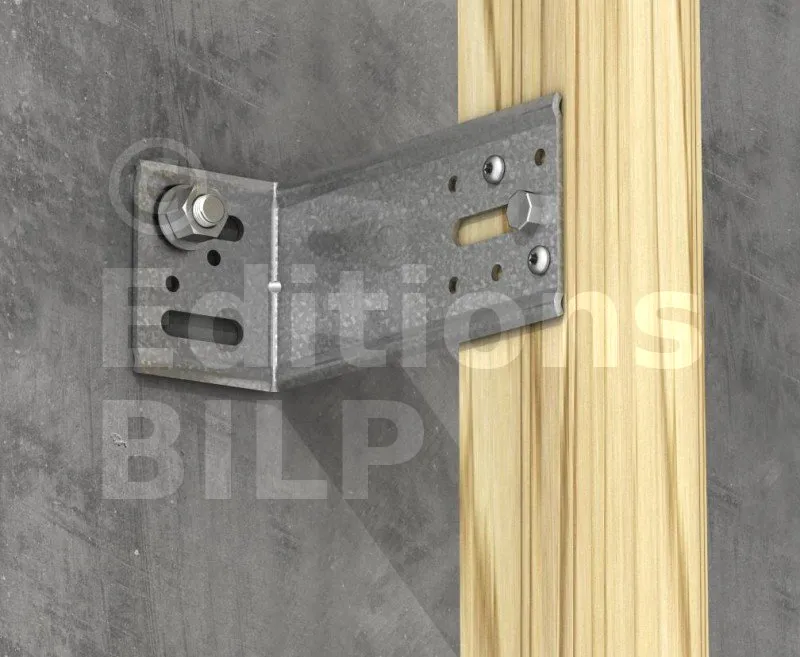

- Équerre de bardage ITE,
- Sabots de charpente,
- Fixation de charges statiques ou quasi-statiques.
Données techniques
Dimensions
Cette étape est très importante, car la verticalité et l’horizontalité des tasseaux auront une influence sur la finition et l’esthétique du bardage. En effet, si les tasseaux ne sont pas horizontaux, les vis de fixation des lames de bardage ne le seront pas non plus. De même, s’ils ne sont pas verticaux, les lames ne seront pas alignées et risquent de se déformer.
Références | Code article | Catégorie de performance sismique C1 / C2 | Diamètre du filetage [mm] | Longueur [L] [mm] | Ep. max pce à fixer [tfix] [mm | Longueur du filetage [f] [mm] | Ø max pce à fixer [df] [mm] | Prof. d’implantation mini de la cheville [hnom] [mm] | Prof. d’ancrage [hef] [mm] | Ø ancrage x prof. mini perçage [d0 x h1] [mm] |
---|---|---|---|---|---|---|---|---|---|---|
BOAXFMC16150 | BOAXFMC16150 | C1 et C2 | 16 | 150 | 30 | 85 | 18 | 97 | 86 | 16 x 115 |
Valeurs de calcul - béton non fissuré
Références | Valeurs de calcul - Béton non fissuré | ||||||||
---|---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | Cisaillement - VRd [kN] | Moment de flexion - MRd [Nm] | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | ||
BOAXFMC16150 | 23.3 | 28.5 | 32.9 | 36.2 | 44.3 | 44.3 | 44.3 | 44.3 | 200 |
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Valeurs de calcul - béton fissuré
Références | Valeurs de calcul - Béton fissuré | ||||||||
---|---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | Cisaillement - VRd [kN] | Moment de flexion - MRd [Nm] | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | ||
BOAXFMC16150 | 13.3 | 16.3 | 18.8 | 20.7 | 44.3 | 44.3 | 44.3 | 44.3 | 200 |
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation
Lors de l’application du couple de serrage, le cône remonte dans la bague d’expansion qui provoque une ruptures des segments en s’ouvrant et viennent se plaquer contre la paroi, entraînant ainsi une adhérence par frottement sur le matériau support.
Il en résulte un ancrage par expansion par vissage à couple contrôlé.

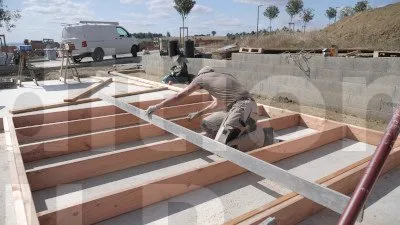

Avant de fixer les tasseaux, il faut les pré-percer afin d’éviter de les abîmer au moment du vissage. Les points de fixation sont espacés de 50 cm, et les tasseaux de la première rangée sont fixés contre les contre-lisses.
Afin d’éviter les réglages de l’horizontalité de cette première rangée, positionnez les tasseaux sur l’alignement repéré précédemment, puis placez la mire sur la tête des tasseaux de la rangée pour vérifier que l’alignement est correct. Enfin, procédez au vissage.
Références | Ø perçage [d0] [mm] | Prof. perçage [h1] [mm] | Ø perçage dans pce à fixer (au travers) [df] [mm] | Ouverture de clé sur plat [SW] [mm] | Couple de serrage [Tinst] [Nm] |
---|---|---|---|---|---|
BOAXFMC16150 | 16 | 115 | 18 | 24 | 120 |
Distance entraxes caractéristiques, distance au bord et épaisseur du support
Références | Profondeur d’ancrage [hef] [mm] | Distance entraxes caractéristique [Scr,N] [mm] | Dist. entraxes mini [Smin/C>] [mm] | Distance au bord mini [Cmin/S>] [mm] | Ep. mini du support [hmin] [mm] |
---|---|---|---|---|---|
BOAXFMC16150 | 86 | 258 | 80/120 | 85/170 | 170 |
Qualification des chevilles sous charges sismiques
Avec la publication de l’annexe E du guide de l’ETAG001 et l’arrivée de l’Eurocode 8, les chevilles utilisables en zones sismiques, pour des applications structurelles et non structurelles, sont qualifiées dans les Agréments Techniques Européens de la manière suivante :
- C1 : Applications Non-Structurelles,
- C2 : Applications Structurelles.
Applications non-structurelles :
- Fixations d’appareillages, supports mécaniques et électriques, façade ventilée (bardage rapporté) et mur rideau, ...
Applications structurelles :
- Fixations d’éléments de contreventements sismiques, les scellements de fers à béton ou encore la fixation de structures et éléments de charpente métallique sur un support béton, ...
