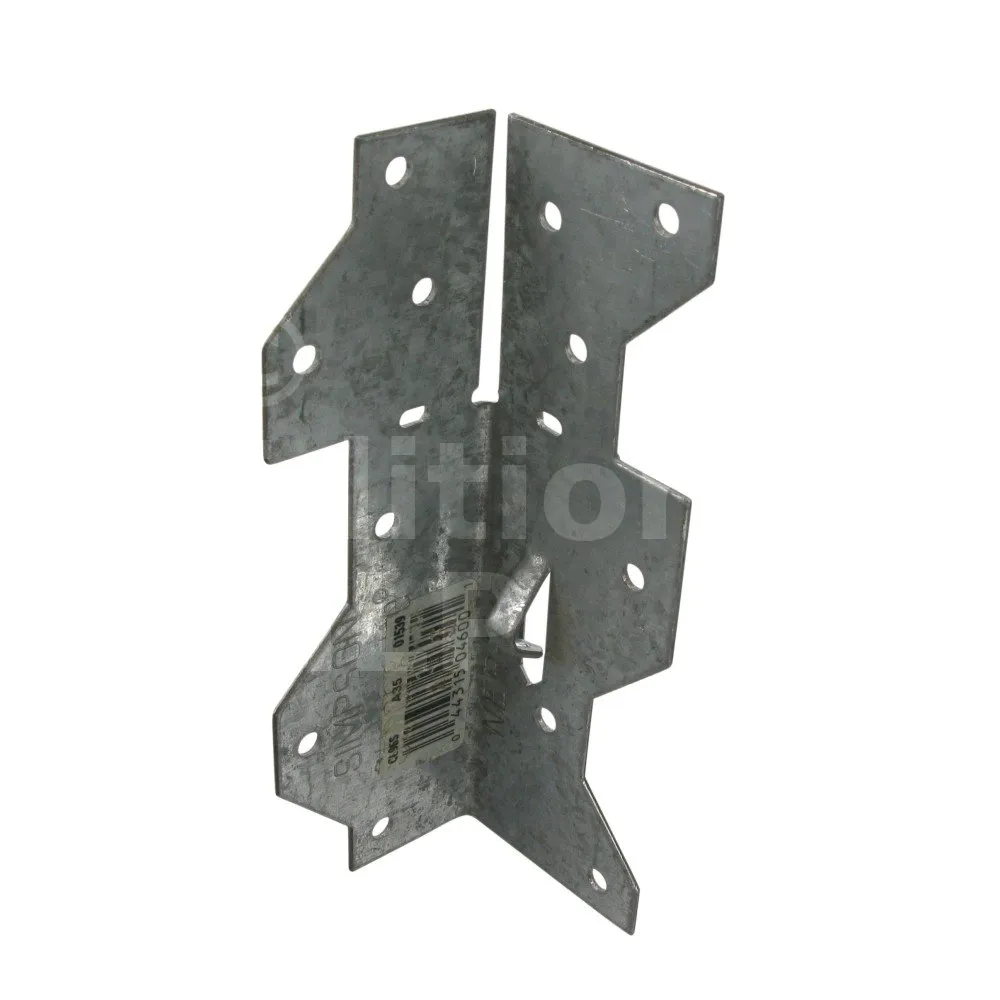

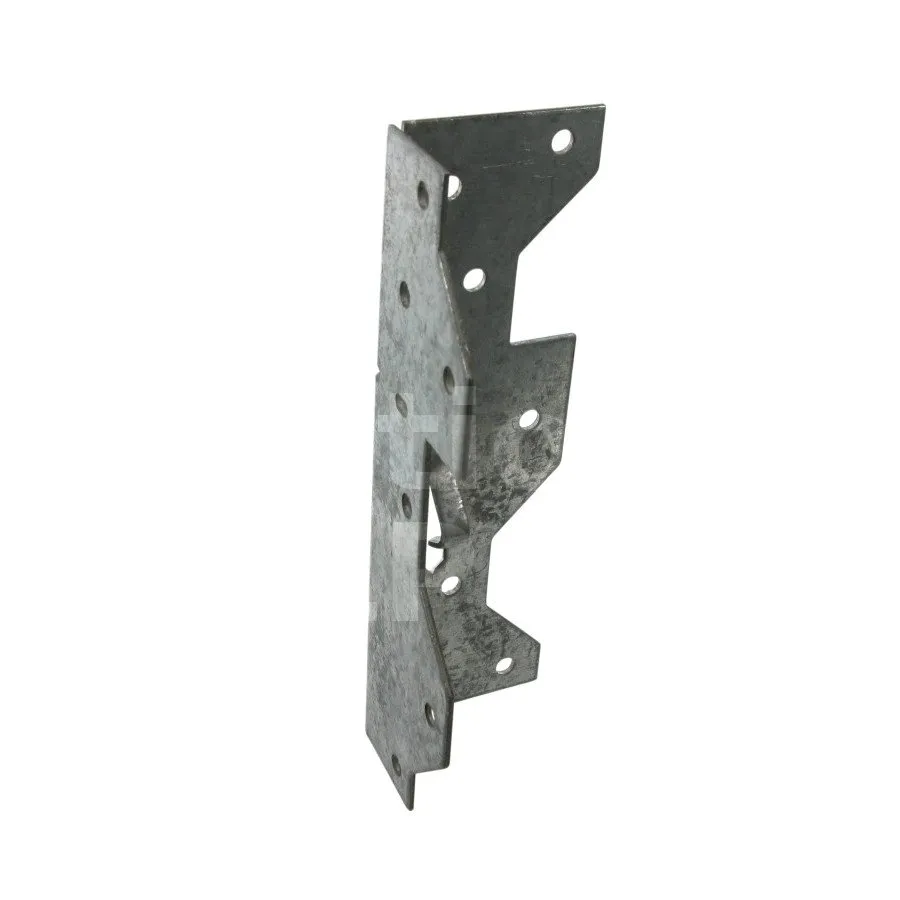

Equerre pliable - Réf. A35E
L‘équerre pliable A35 présente deux atouts majeurs : le Speed Fix qui permet le prépositionnement de l‘équerre avant le clouage et deux parties pliables sur chantier qui permettent, suivant les configurations, de reprendre des efforts jusqu‘à trois directions.
-
RéférenceA35E
-
Epaisseur1.2mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 suivant ASTM A653
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)33mm
-
Perçages Aile B6Ø3.8
-
Perçages Aile A6Ø3.8
-
Hauteur (C)114mm
-
Hauteur (D)39mm
-
Profondeur (A)33mm
Caractéristiques
Déclarations de performance : FR-DoP-e07/0137
Agréments techniques : ETE-07/0137 ;
Matière
- Acier galvanisé G90 suivant ASTM A653,
- Épaisseur : 1,2 mm.
Avantages
- Speed Fix permettant le prépositionnement de l‘équerre avant le clouage,
- Reprise d’efforts jusqu’à trois direction.
Applications
Support
- Porteur : bois.
- Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées.

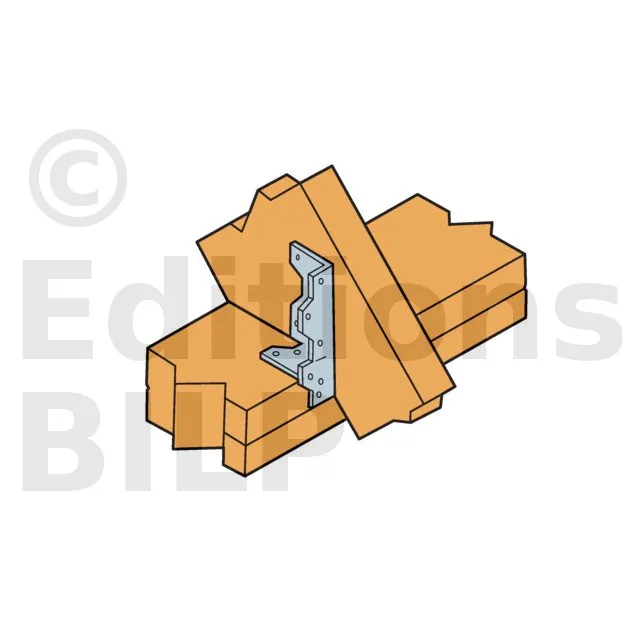

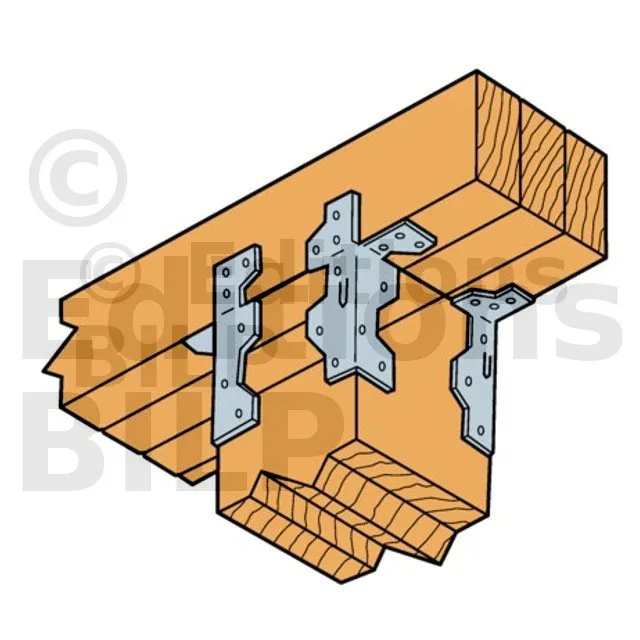

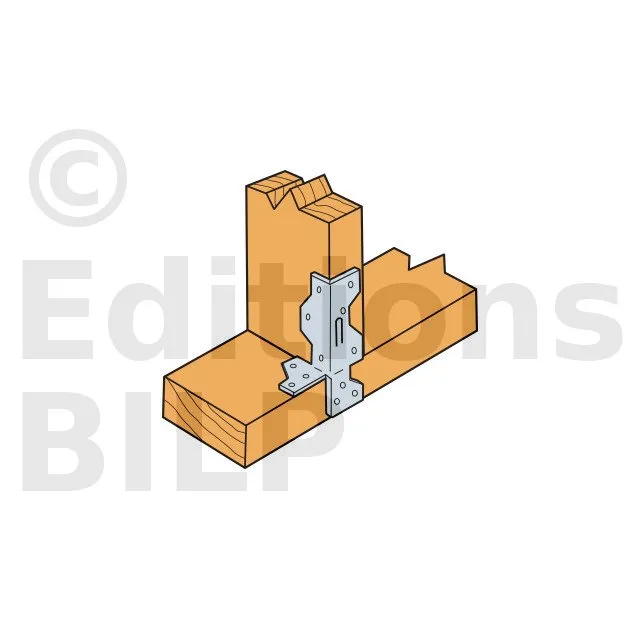

Domaines d’utilisation

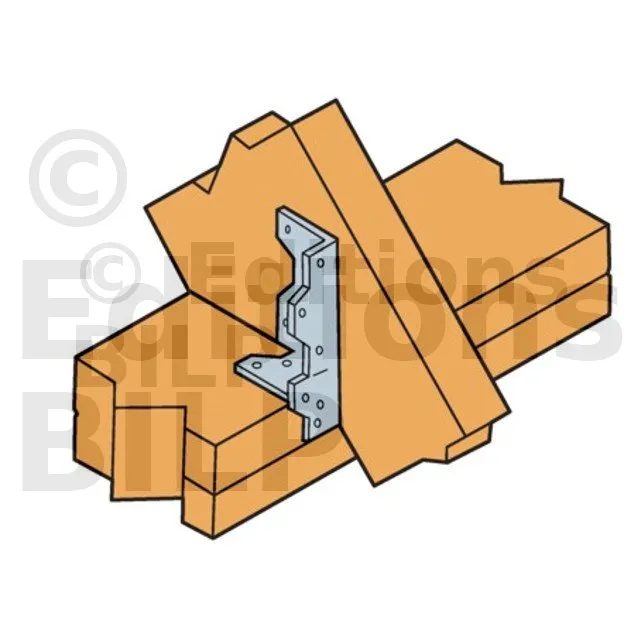

- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...
Données techniques

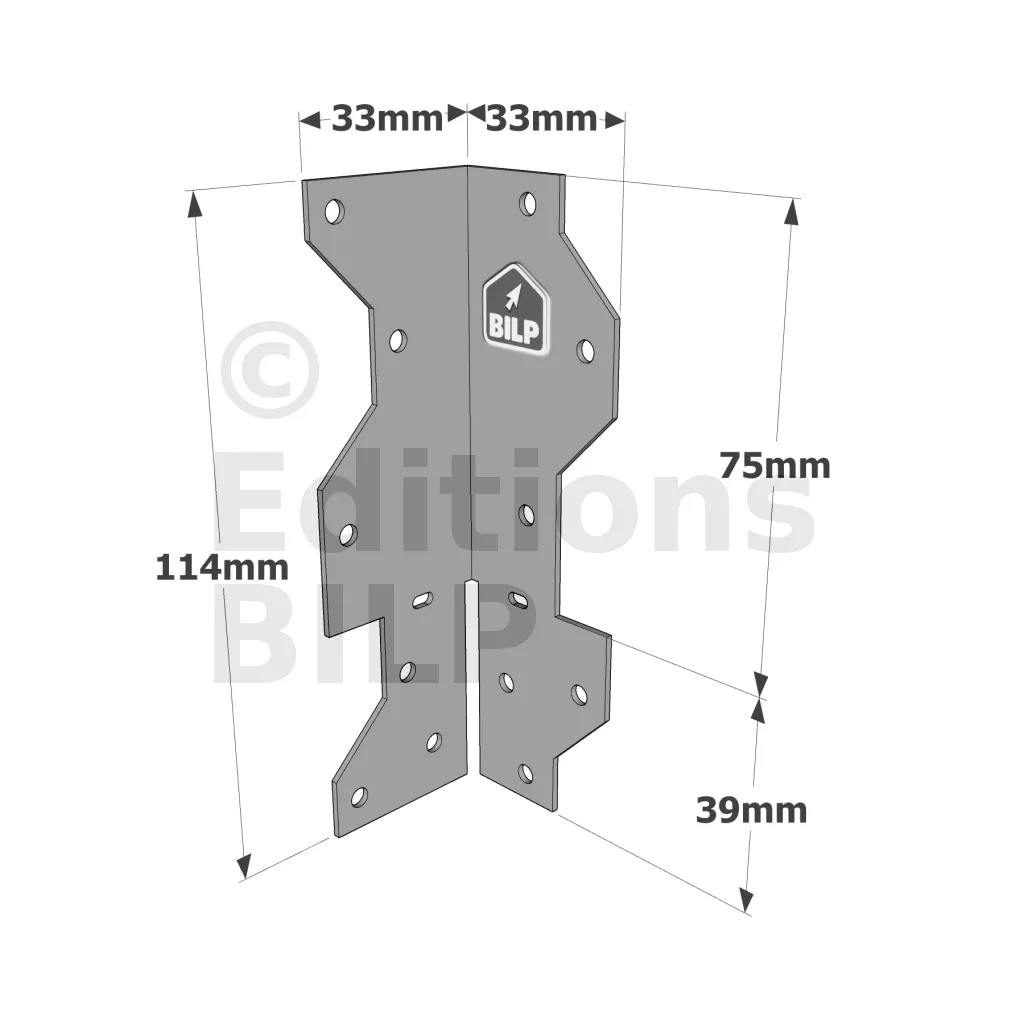

Dimensions

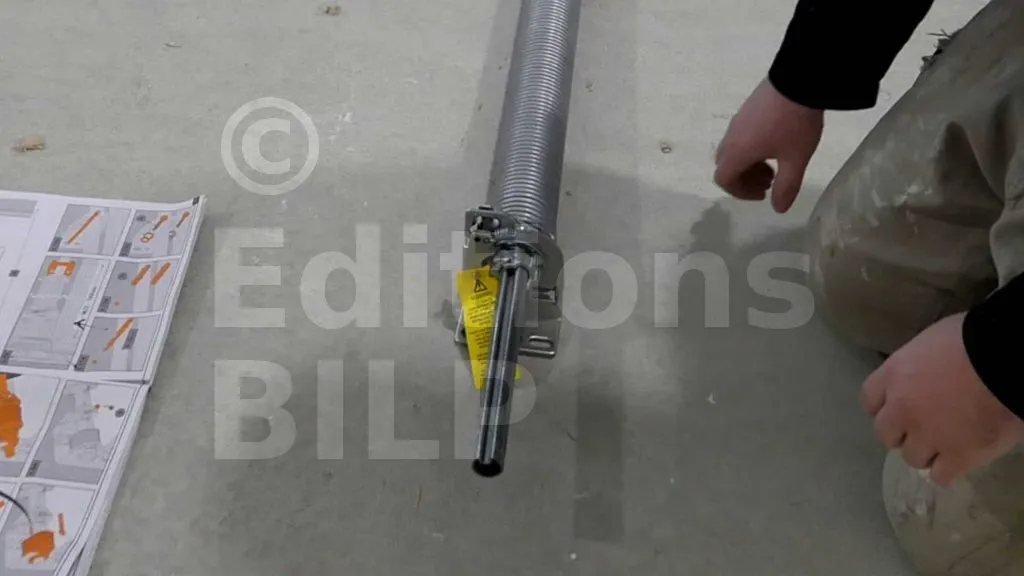

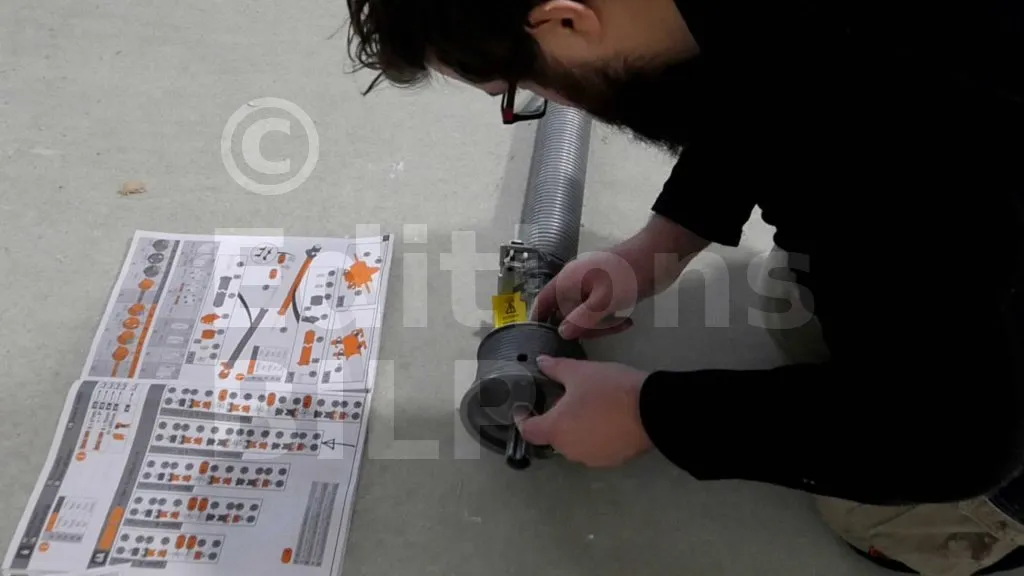

Insérez les ressorts sur les arbres en positionnant les mandrins vers le milieu des deux arbres.
texte=Ressort de tension|points=1248,992,1476,988,1752,1208
texte=Arbre|points=1248,504,1564,504,1784,628
Les supports des câbles sont montés selon les notices de montage du fournisseur, s’ils ne sont pas prémontés en usine.
texte=Galet|points=2490,156,1881,156,1266,1530
texte=Parachute du câble|points=2490,408,2253,408,1818,1545
texte=Support du câble|points=2490,1650,2349,1650,2067,1125
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø3.8 | Ø3.8 | |
| A35E | 33 | 33 | 114 | 39 | 75 | 1.2 | 6 | 6 |
Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
Les roulements en acier sont insérés et bloqués dans les réservations des profilés.
texte=Roulement|points=2376,282,2175,282,1755,1308
texte=Tambour du câble|points=2376,429,2256,429,1965,1146
texte=Profilé du rail de
guidage vertical|points=2376,657,2295,657,1770,1947

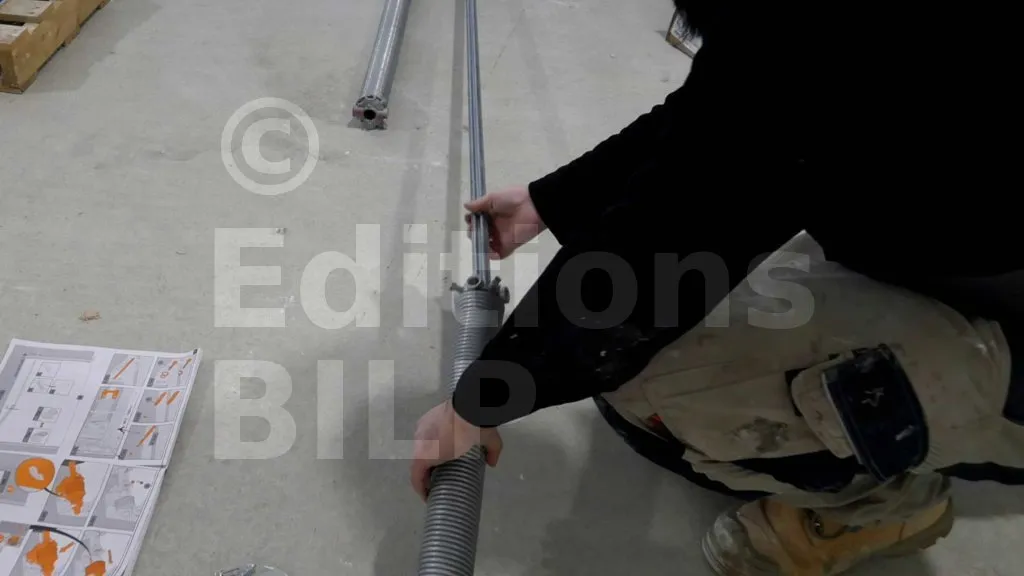

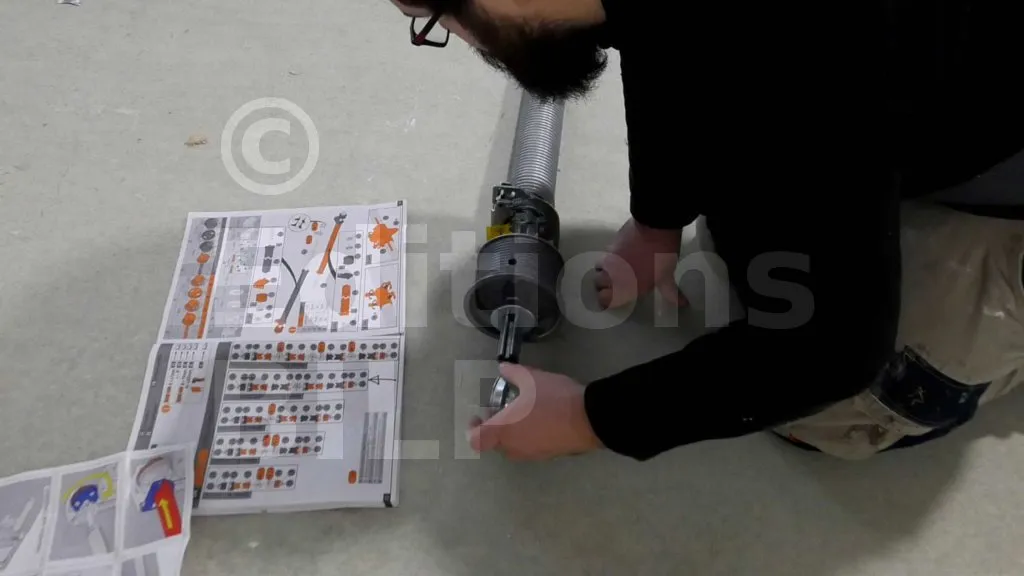

Placez les parachutes de ressorts sur les arbres de sorte qu’ils soient contre les ressorts.
texte=Parachute du
ressort de
tension|points=1290,465,1470,465,1794,900

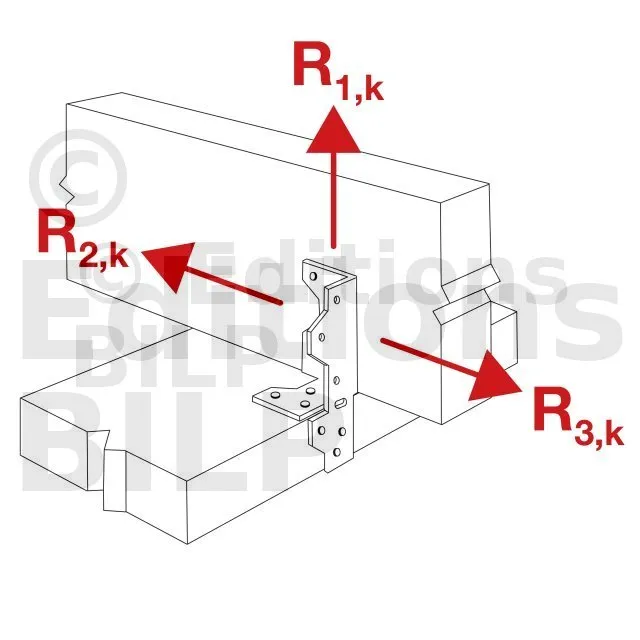

| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Qté | Qté | CNA3.1x35 | N3.75x30 | CNA3.1x35 | N3.75x30 | |
| A35E | 6 | 6 | 4.6 | 1.3 | 3.1 | 0.89 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Trous de pointes Ø3,8 mm.
Équerre/bois :
- Pointes annelées CNA3.1x35.
- Vis SD8 Ø3,8x38 mm.
1 Speed Fix permettant le prépositionnement de l‘équerre.
Les trous oblongs servent uniquement à faciliter le pliage.

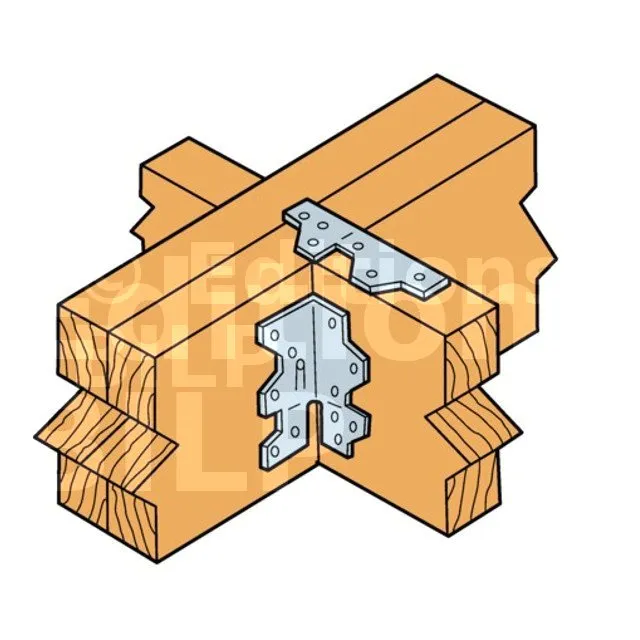

Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.
Insérez les ressorts sur les arbres en positionnant les mandrins vers le milieu des deux arbres.
texte=Ressort de tension|points=1248,992,1476,988,1752,1208
texte=Arbre|points=1248,504,1564,504,1784,628
Placez les parachutes de ressorts sur les arbres de sorte qu’ils soient contre les ressorts.
texte=Parachute du
ressort de
tension|points=1290,465,1470,465,1794,900
Ils sont placés contre les parachutes des ressorts.
texte=Tambour du câble|points=1317,714,1569,714,1878,1317
En général, le système arbre et ressort est composé de deux types de roulements : en PVC et en acier. Les roulements en PVC sont plaqués sur les tambours, et les roulements en acier sont fixés sur les cornières de la structure verticale de la porte.
texte=Premier roulement|points=1287,402,1482,402,1875,1179
texte=Deuxième
roulement|points=1287,630,1428,630,1866,1461
texte=Tambour du câble|points=1287,210,1527,210,1905,933

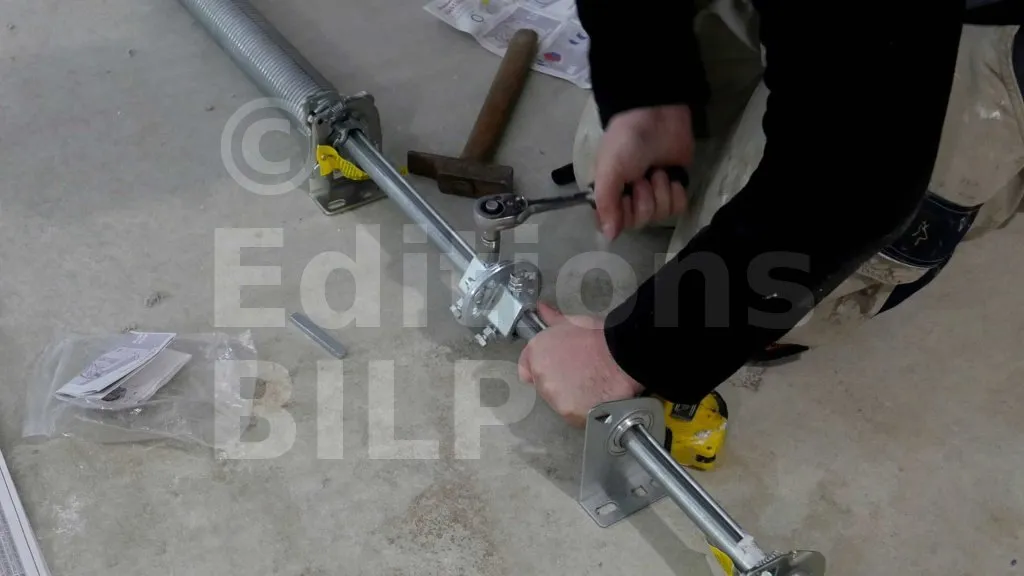

Les arbres doivent être emboîtés dans la bride, puis fixés à l’aide des boulons.
texte=Bride d’accouplement|points=1404,1798,1630,1800,1894,1188
texte=Support|points=2997,945,2796,945,2358,1524

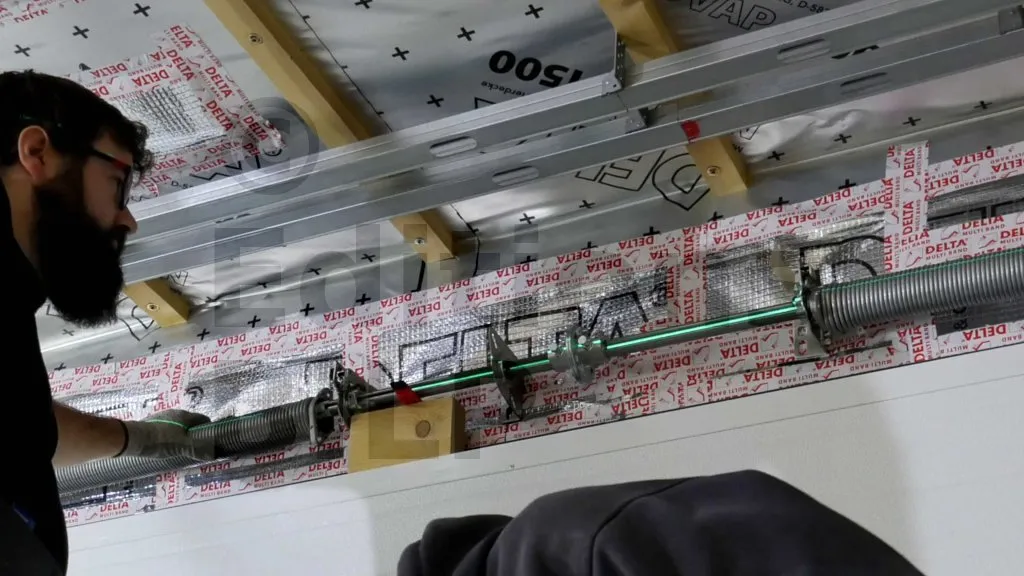

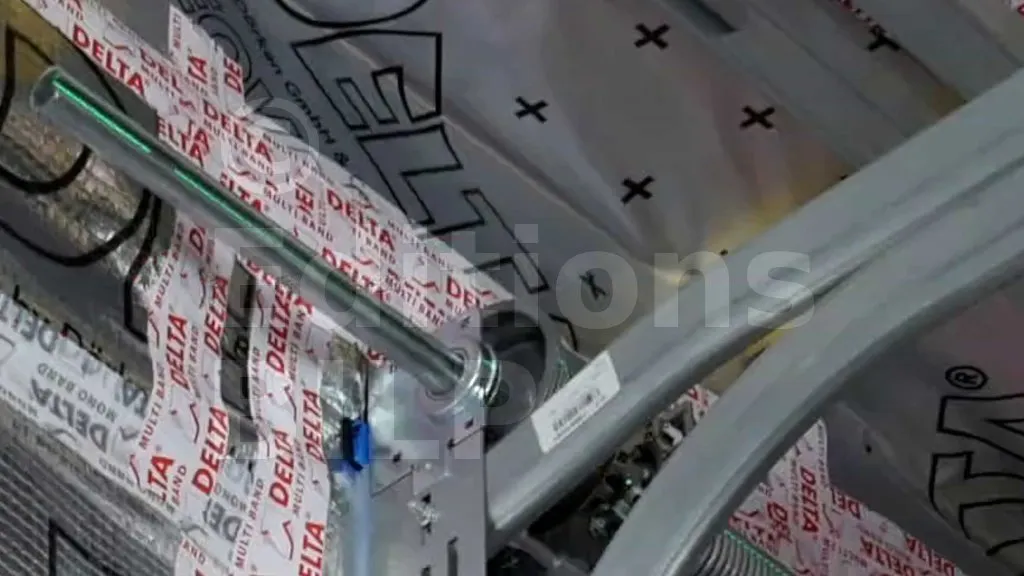

Avant de fixer le bloc ressort, il faut tout d’abord s’assurer de son horizontalité. Sur le projet Maison BILP, la porte du garage est assez grande, donc le bloc ressort fléchit sous son propre poids. Pour cela, nous avons utilisé un niveau laser pour repérer l’alignement. Ensuite, l’arbre est calé avec des cales en bois pour maintenir l’alignement. Les points de fixation des supports sur la linteau sont marqués et pré-percés avant d’être fixés.
