Tamis polypropylène SH - Réf. SH20085
-
RéférenceSH20085
-
Fabricationfrançaise
-
MatériauPolypropylène
-
MarqueSIMPSON Strong-Tie
-
Tige compatibleLMAS M12 & LMAS M16

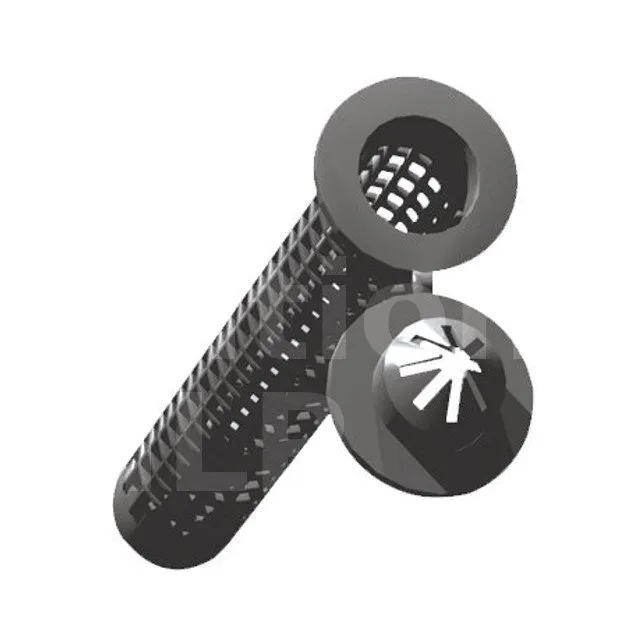

Tamis d’ancrage polypropylène
Le tamis d’ancrage polypropylène s’utilise pour les applications en maçonnerie creuse et même dans les joints entre maçonneries. Existe en différentes dimensions selon l’élément à fixer.
Caractéristiques :
Matière :
- Polypropylène
Avantages :
- Permet de concentrer la résine autour de la tige filetée.
Applications :
Support :
- Maçonnerie creuse.
Domaines d’utilisation :
- Tamis pour fixation dans support maçonné.
Données techniques
Références | Tige compatible | Diamètre tamis |
---|---|---|
SH12050 | LMAS M8 | 12 |
SH16085 | LMAS M8 & LMAS M10 | 16 |
SH16130 | LMAS M8 & LMAS M10 | 16 |
SH20085 | LMAS M12 & LMAS M16 | 20 |
SH20130 | LMAS M12 & LMAS M16 | 20 |
SH12050-RP10 | LMAS M8 | 12 |
SH16085-RP6 | LMAS M8 & LMAS M10 | 16 |
SH16130-RP6 | LMAS M8 & LMAS M10 | 16 |
SH20085-RP4 | LMAS M12 & LMAS M16 | 20 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Résine spéciale connecteurs | |||||
---|---|---|---|---|---|
Mise en place des deux écrous et des deux rondelles pour la butée intérieure
Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras. Les écrous sont placés entre les deux rondelles. |
Référence | M8 | M10 | M12 | |
Données de montage [mm] | |||||
Ø de perçage | d0 | 16 | |||
Taille du tamis | ds x ls | 16 x 85 ou 16 x 130 | |||
Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
Prof. de perçage | h1 | 135 | |||
Ouverture de clé sur plat | Sw | 13 | 15 | 18 | |
Couple de serrage | Tinst [Nm] | 4 | 6 | 8 | |
Distances entraxes | |||||
Prof. d’implantation | hef | 130 | |||
Distance entraxes caractéristique | Scr,N | 500 | |||
Distance entraxes mini | Smin | 100 | |||
Distance aux bord caractéristique | Ccr,N | 250 | |||
Distance au bord mini | Cmin | 100 | |||
Réglage de l’écartement entre les deux bras
Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter. |
Référence | M8 | M10 | M12 | |
Données de montage [mm] | |||||
Ø de perçage | d0 | 16 | |||
Taille du tamis | ds x ls | 16 x 130 | |||
Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
Prof. de perçage | h1 | 135 | |||
Ouverture de clé sur plat | Sw | 13 | 15 | 18 | |
Couple de serrage | Tinst [Nm] | 4 | 6 | 8 | |
Distances entraxes | |||||
Prof. d’implantation | hef | 130 | |||
Distance entraxes caractéristique | Scr,N | 500 | |||
Distance entraxes mini | Smin | 100 | |||
Distance aux bord caractéristique | Ccr,N | 250 | |||
Distance au bord mini | Cmin | 100 |
Résine multi-matériaux avec témoin de pose | |||||
---|---|---|---|---|---|
Mise en place des deux écrous et des deux rondelles pour la butée intérieure
Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras. Les écrous sont placés entre les deux rondelles. |
Référence | M8 | M10 | M12 | |
Données de montage [mm] | |||||
Ø de perçage | d0 | 10 | 12 | 14 | |
Taille du tamis | ds x ls | 16X85 | |||
Profondeur de perçage | h1 | 140 | |||
Couple de serrage | Tinst | 4 | 6 | 6 | |
Réglage de l’écartement entre les deux bras
Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter. |
ø filetage | M8 | M10 | M12 | |
Données de montage [mm] | |||||
Ø de perçage | d0 | 10 | 12 | 14 | |
Taille du tamis | ds x ls | 16X130 | |||
Profondeur de perçage | h1 | 160 | |||
Couple de serrage | Tinst | 4 | 6 | 6 |
Résine multi-matériaux | |||||
---|---|---|---|---|---|
Mise en place des deux écrous et des deux rondelles pour la butée intérieure
Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras. Les écrous sont placés entre les deux rondelles. |
Référence | M8 | M10 | M12 | |
Données de montage [mm] | |||||
Ø de perçage | d0 | 10 | 12 | 14 | |
Taille du tamis | ds x ls | 16X85 | |||
Profondeur de perçage | h1 | 140 | |||
Couple de serrage | Tinst | 4 | 6 | 6 | |
Réglage de l’écartement entre les deux bras
Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter. |
ø filetage | M8 | M10 | M12 | |
Données de montage [mm] | |||||
Ø de perçage | d0 | 10 | 12 | 14 | |
Taille du tamis | ds x ls | 16X130 | |||
Profondeur de perçage | h1 | 160 | |||
Couple de serrage | Tinst | 4 | 6 | 8 |
Résines polyester multi-matériaux | |||||
---|---|---|---|---|---|
Mise en place des deux écrous et des deux rondelles pour la butée intérieure
Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras. Les écrous sont placés entre les deux rondelles. |
Référence | M8 | M10 | M12 | |
Données de montage [mm] | |||||
Ø de perçage | d0 | 16 | |||
Taille du tamis | ds x ls | 16 x 85 ou 16 x 130 | |||
Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
Prof. de perçage | h1 | 135 | |||
Ouverture de clé sur plat | Sw | 13 | 15 | 18 | |
Couple de serrage | Tinst | 4 | 6 | 6 | |
Distances entraxes | |||||
Prof. d’implantation | hef | 130 | |||
Distance entraxes caractéristique | Scr,N | 500 | |||
Distance entraxes mini | Smin | 100 | |||
Distance aux bord caractéristique | Ccr,N | 250 | |||
Distance au bord mini | Cmin | 100 | |||
Réglage de l’écartement entre les deux bras
Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter. |
Référence | M8 | M10 | M12 | |
Données de montage [mm] | |||||
Ø de perçage | d0 | 16 | |||
Taille du tamis | ds x ls | 16 x 130 | |||
Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
Prof. de perçage | h1 | 135 | |||
Ouverture de clé sur plat | Sw | 13 | 15 | 18 | |
Couple de serrage | Tinst | 4 | 6 | 8 | |
Distances entraxes | |||||
Prof. d’implantation | hef | 130 | |||
Distance entraxes caractéristique | Scr,N | 500 | |||
Distance entraxes mini | Smin | 100 | |||
Distance aux bord caractéristique | Ccr,N | 250 | |||
Distance au bord mini | Cmin | 100 |
Résines haute performance | |||||
---|---|---|---|---|---|
Mise en place des deux écrous et des deux rondelles pour la butée intérieure
Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras. Les écrous sont placés entre les deux rondelles. |
Référence | M8 | M10 | M12 | |
Données de montage [mm] | |||||
Ø de perçage | d0 | 16 | 20 | ||
Taille du tamis | ds x ls | 16X85 ou 16X130 | 20X85 | ||
Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
Profondeur de perçage | h1 | 135 | |||
Ouverture de clé sur plat | SW | 13 | 15 | 18 | |
Couple de serrage | Tinst | 4 | 6 | 8 | |
Distances entraxes | |||||
Prof. d’implantation | hef | 130 | |||
Distance entraxes caractéristique | Scr,N | 500 | |||
Distance entraxes mini | Smin | 100 | |||
Distance aux bord caractéristique | Ccr,N | 250 | |||
Distance au bord mini | Cmin | 100 | |||
Réglage de l’écartement entre les deux bras
Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter. |
Données de montage [mm] | ||||
Ø de perçage | d0 | 16 | 20 | ||
Taille du tamis | ds x ls | 16X130 | 20X130 | ||
Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
Profondeur de perçage | h1 | 135 | |||
Ouverture de clé sur plat | Sw | 13 | 15 | 18 | |
Couple de serrage | Tinst | 4 | 6 | 8 | |
Distances entraxes | |||||
Prof. d’implantation | hef | 130 | |||
Distance entraxes caractéristique | Scr,N | 500 | |||
Distance entraxes mini | Smin | 100 | |||
Distance aux bord caractéristique | Ccr,N | 250 | |||
Distance au bord mini | Cmin | 100 |
