Tiges filetées - inox A4 - Réf. LMAS1012080025A4_10
-
RéférenceLMAS1012080025A4_10
-
FabricationFrançaise
-
MatériauAcier inoxydable A4-70.
-
MarqueSIMPSON Strong-Tie
-
Epaisseur maximale des pièces à fixer (tfix)25mm
-
Diamètre maximal du trou de la pièce à fixer (df)12mm

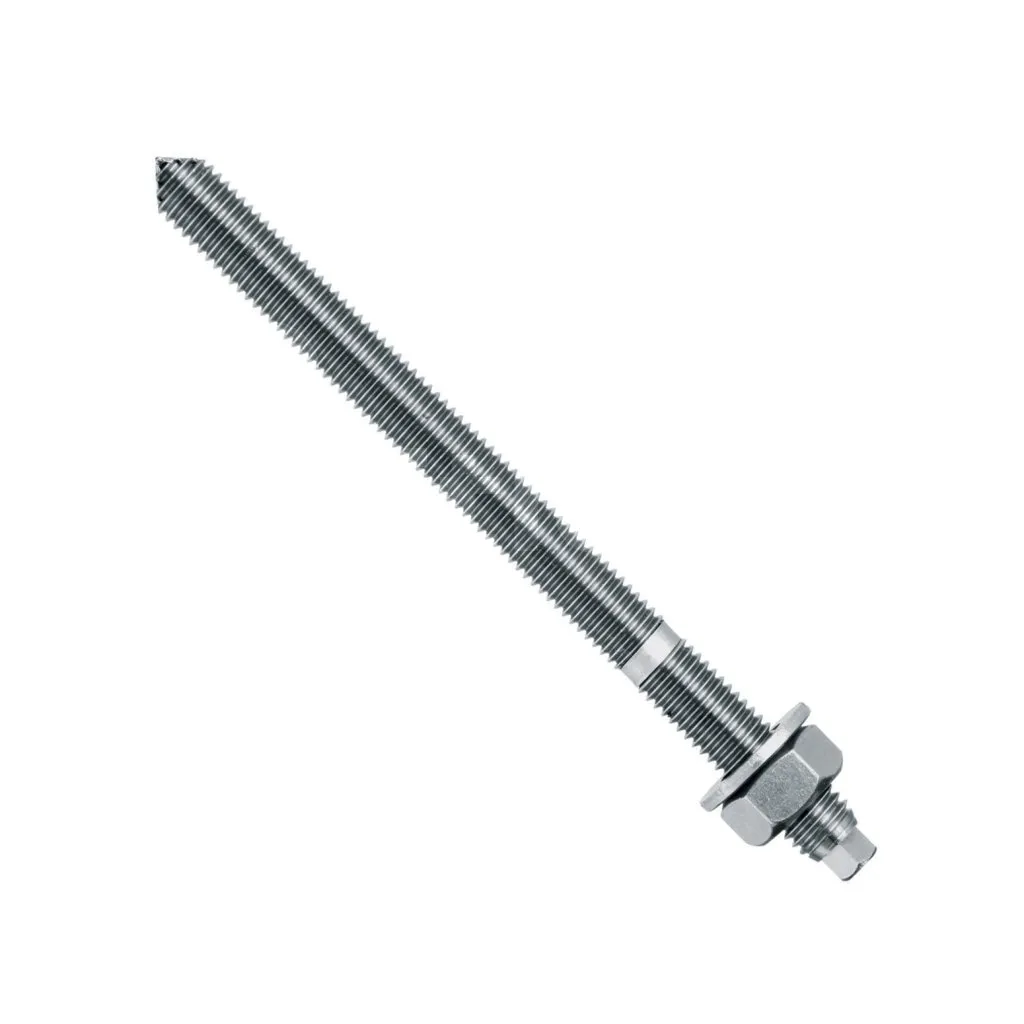

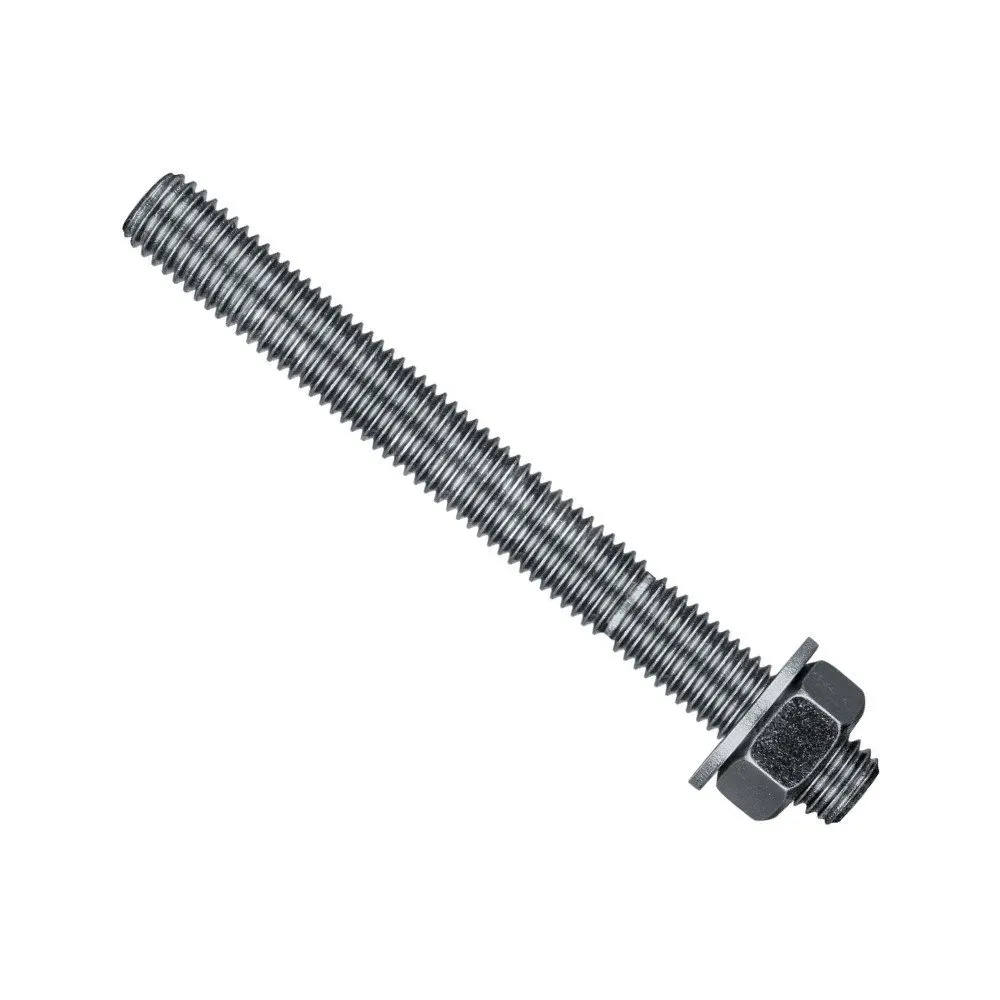

Tiges filetées - inox A4 (LMAS)

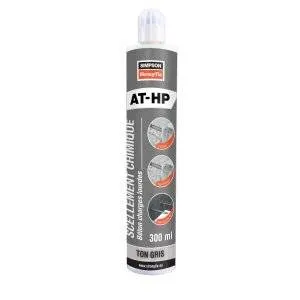

Les tige filetée inox A4 sont utilisées en complément des résines de scellement chimique Poly-GP, Poly-GPG, AT-HP et SET-XP. La finition inox est recommandée en classe de service 3 (extérieur, environnements agressifs, etc)
Caractéristiques
Matière
- Acier inoxydable A4-70.
Avantages
- Marquage pour un positionnement optimal,
- Grande résistance à la corrosion.
- Diamètres disponibles : M8 à M24,
Applications
Support
- Béton non fissuré,
- Pierre naturelle dure.
Domaines d’utilisation
- Racks, machines-outils,
- Portails, stores, gardes corps,
- Sabots de charpente, pieds de poteaux...
Dimensions
Le déplacement de la longrine
Lorsque la partie des chaînes avec le crochet est tendue, elles seront en position oblique et exerceront une force de traction verticale et horizontale.
texte=Chaîne tendue en
oblique|points=2499,1509,2133,1170
| Références | Code Article | Ø filetage | Ep. Max Pièce à fixer [tfix] [mm] | Ø maxi du trou de la pièce à fixer [df] [mm] | Longueur totale [L] [mm] |
|---|---|---|---|---|---|
| LMASM8-95/20A4 | LMAS0810064020A4 | 8 | 20 | 9 | 95 |
| LMASM10-120/25A4 | LMAS1012080025A4 | 10 | 25 | 12 | 120 |
| LMASM10-155/60A4 | LMAS1012080060A4 | 10 | 60 | 12 | 155 |
| LMASM12-150/35A4 | LMAS1214096035A4 | 12 | 35 | 14 | 150 |
| LMASM12-185/70A4 | LMAS1214096070A4 | 12 | 70 | 14 | 185 |
| LMASM16-170/20A4 | LMAS1618128020A4 | 16 | 20 | 18 | 170 |
| LMASM16-200/50A4 | LMAS1618128050A4 | 16 | 50 | 18 | 200 |
| LMASM20-240/50A4 | LMAS2022160050A4 | 20 | 50 | 22 | 240 |
