Boulons de charpente et écrous à tête hexagonale - Réf. BSH16/200
- RéférenceBSH16/200
- FabricationFrançaise
- MatériauAcier galvanisé à chaud de classe 6.8 - Boulons : conformes à la norme NF EN ISO 4014:2011, Ecrous : conformes à la norme NF EN ISO 4032:2012.
- MarqueSIMPSON Strong-Tie
- Styles de Filetage100mm
Boulon tête hexagonale
Les boulons de charpente à tête hexagonale sont utilisés dans les assemblages boulonnés. La résistance de ces derniers peut-être calculée suivant l‘Eurocode 5 voire augmentée par l‘utilisation d‘assembleurs mécaniques de type Bulldog ou anneaux.
Caractéristiques
Déclarations de performance :FR-DoP-h10/0003
Matière
- Acier galvanisé à chaud de classe 6.8
- Boulons conformes à la norme NF EN ISO 4014:2011,
- Ecrous conformes à la norme NF EN ISO 4032:2012.
Avantages :
- Le revêtement en galvanisation à chaud permet une utilisation des boulons en classe de service 3 au sens de l’Eurocode 5,
- Résistance matière : (classe 6.8)
Limite ultime σr = 600 MPa
Limite d‘élasticité σe = 480 Mpa,
- Résistance matière : (classe 5.6)
Limite ultime σr = 500 MPa
Limite d‘élasticité σe = 300 Mpa.
Applications :
Support
- Porteur : bois massif, bois composite, lamellé collé, acier.
- Porté : bois massif, bois composite, lamellé collé, acier.
Domaines d’utilisation
- Sabots de charpente,
- Équerres mixtes renforcées,
- Pieds de poteaux.
Données techniques
Dimensions

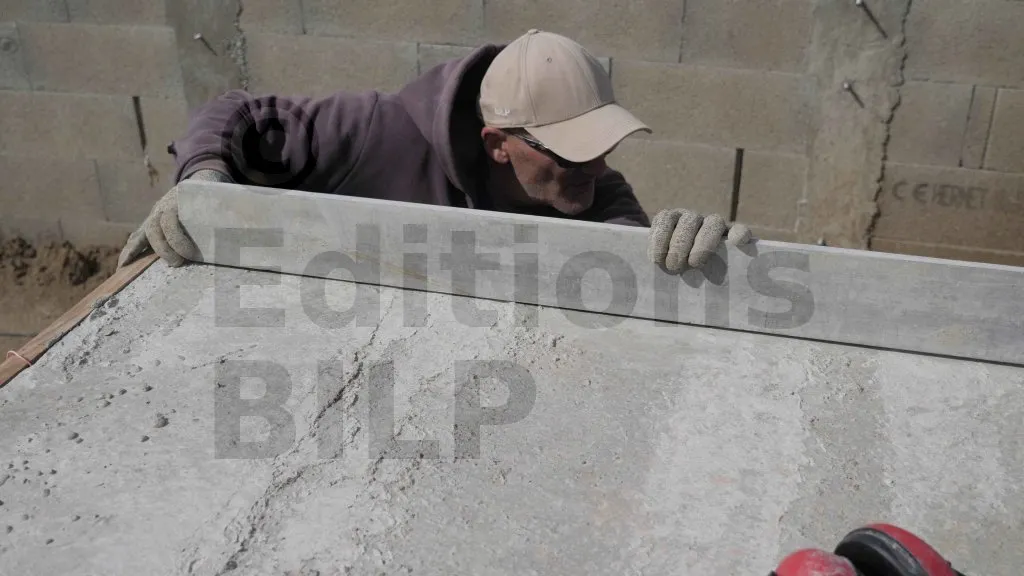

La planéité peut être vérifiée avec une règle de maçon.
| Dimensions fixations [mm] | ||||
|---|---|---|---|---|
| Références | d | l | lg | SW |
| BSH12/180 | 12 | 180 | 100 | 18 |
| BSH12/200 | 12 | 200 | 100 | 18 |
| BSH12/240 | 12 | 240 | 100 | 18 |
| BSH18/180 | 16 | 180 | 100 | 24 |
| BSH16/200 | 16 | 200 | 100 | 24 |
| BSH16/240 | 16 | 240 | 100 | 24 |
| BSH16/300 | 16 | 300 | 100 | 24 |
| BSH18/180 | 18 | 180 | 100 | 27 |
| BSH18/200 | 18 | 200 | 100 | 27 |
| BSH18/240 | 18 | 240 | 100 | 27 |
| BSH18/300 | 300 | 100 | 27 | |
| BSH18/325 | 18 | 325 | 100 | 27 |
| BSH18/350 | 18 | 350 | 100 | 27 |
| BSH18/375 | 18 | 375 | 100 | 27 |
| BSH18/450 | 18 | 450 | 100 | 27 |
| BSH20/180 | 20 | 180 | 100 | 30 |
| BSH20/240 | 20 | 240 | 100 | 30 |
| BSH20/300 | 20 | 300 | 100 | 30 |
Propriétés caractéristiques
| Propriétés caractéristiques | |
|---|---|
| Références | Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm] |
| BSH12/180 | 95.9 |
| BSH12/200 | 95.9 |
| BSH12/240 | 95.9 |
| BSH16/180 | 202.7 |
| BSH16/200 | 202.7 |
| BSH16/240 | 202.7 |
| BSH16/300 | 202.7 |
| BSH18/180 | 275.3 |
| BSH18/200 | 275.3 |
| BSH18/240 | 275.3 |
| BSH18/300 | 275.3 |
| BSH18/325 | 275.3 |
| BSH18/350 | 275.3 |
| BSH18/375 | 275.3 |
| BSH18/450 | 275.3 |
| BSH20/180 | 362.1 |
| BSH20/240 | 362.1 |
| BSH20/300 | 362.1 |
