Grande équerre renforcée - Réf. E9S/2.5

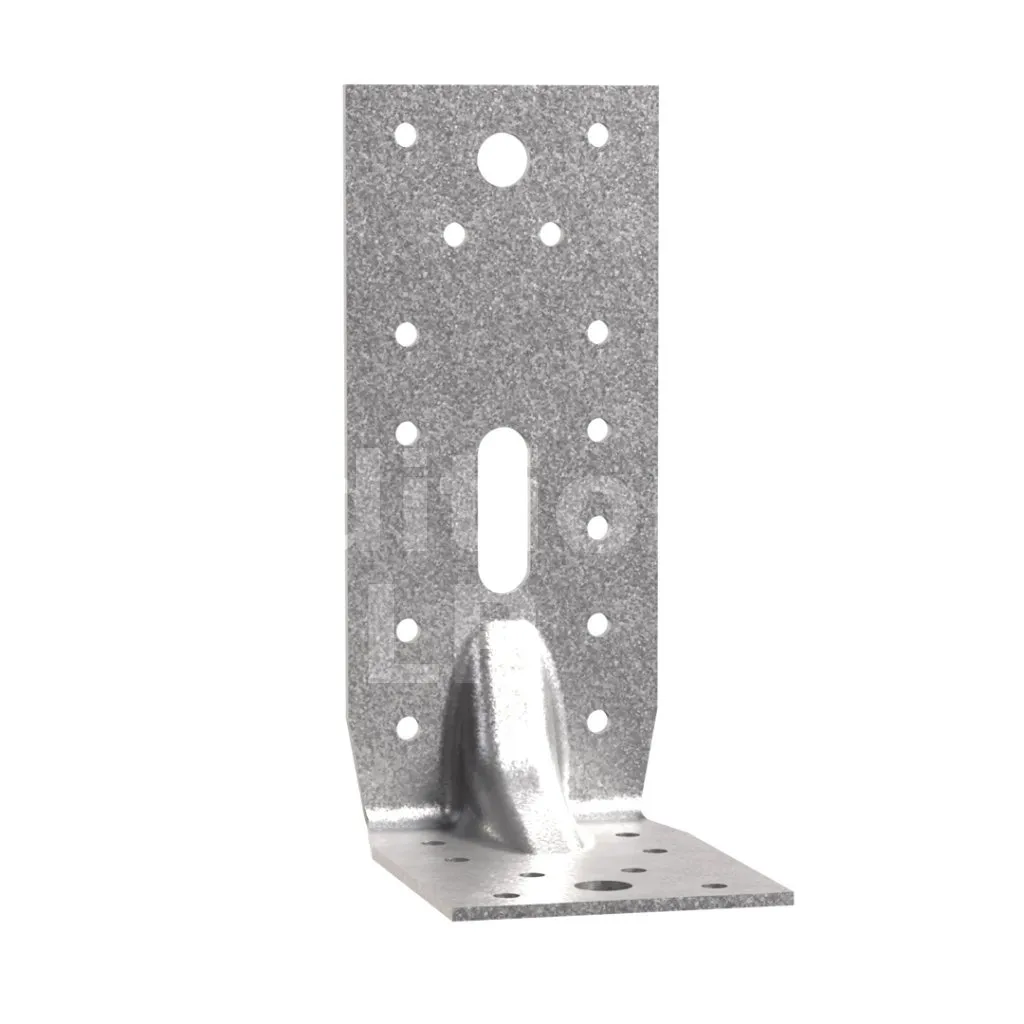

Grande équerre renforcée E9S/2,5

Caractéristiques

Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 2,5 mm.

Avantages

• Grande rigidité,
• Grande variété d’utilisations.

Applications

Support

• Porteur : bois massif, lamellé collé, béton, acier, ...
• Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d’utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

Cadrage verticale de la fenêtre

Fixez un montant sur le précadre en bois de la fenêtre. Ce précadre assure l’isolation thermique de la fenêtre, empêchant ainsi la transmission du froid du montant au cadre de la fenêtre.

texte=Précadre en bois|points=2268,858,2202,675|type_legende=trait_#couleur=7e7e7e

Pose des montants

Doublez les montants de manière à les placer l’un contre l’autre. Cela renforce la solidité de l’ossature, et réduit également la transmission du son car la position des montants doubles assure une fixation optimale des plaques sur ces derniers.

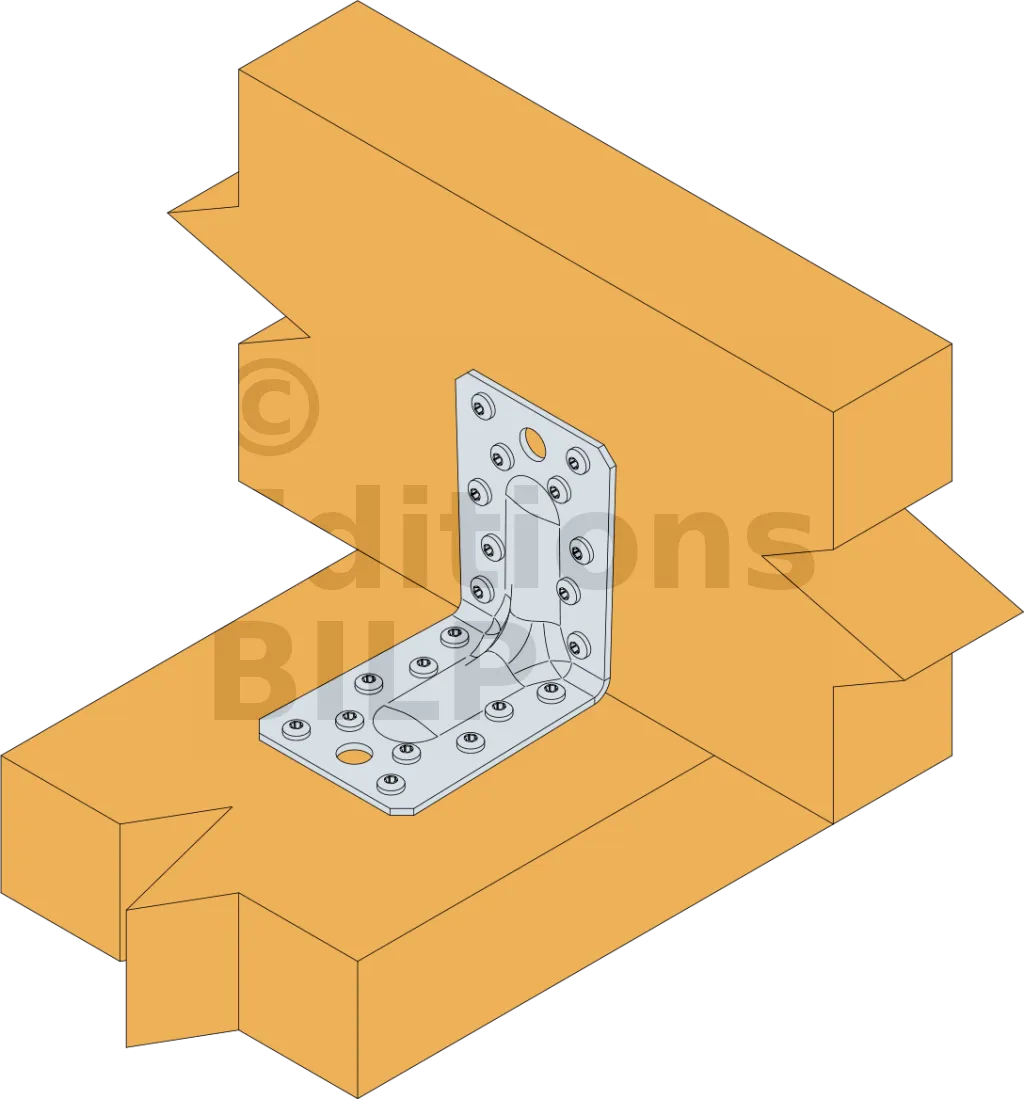

Valeurs caractéristiques simplifiées - Connexion bois sur bois - 2 équerres

Fixation du rail du bas du mur

Fixez le pare-vapeur au sol.
Placez le rail dessus ; enfoncez aux points de fixations des chevilles à frapper par un marteau.

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

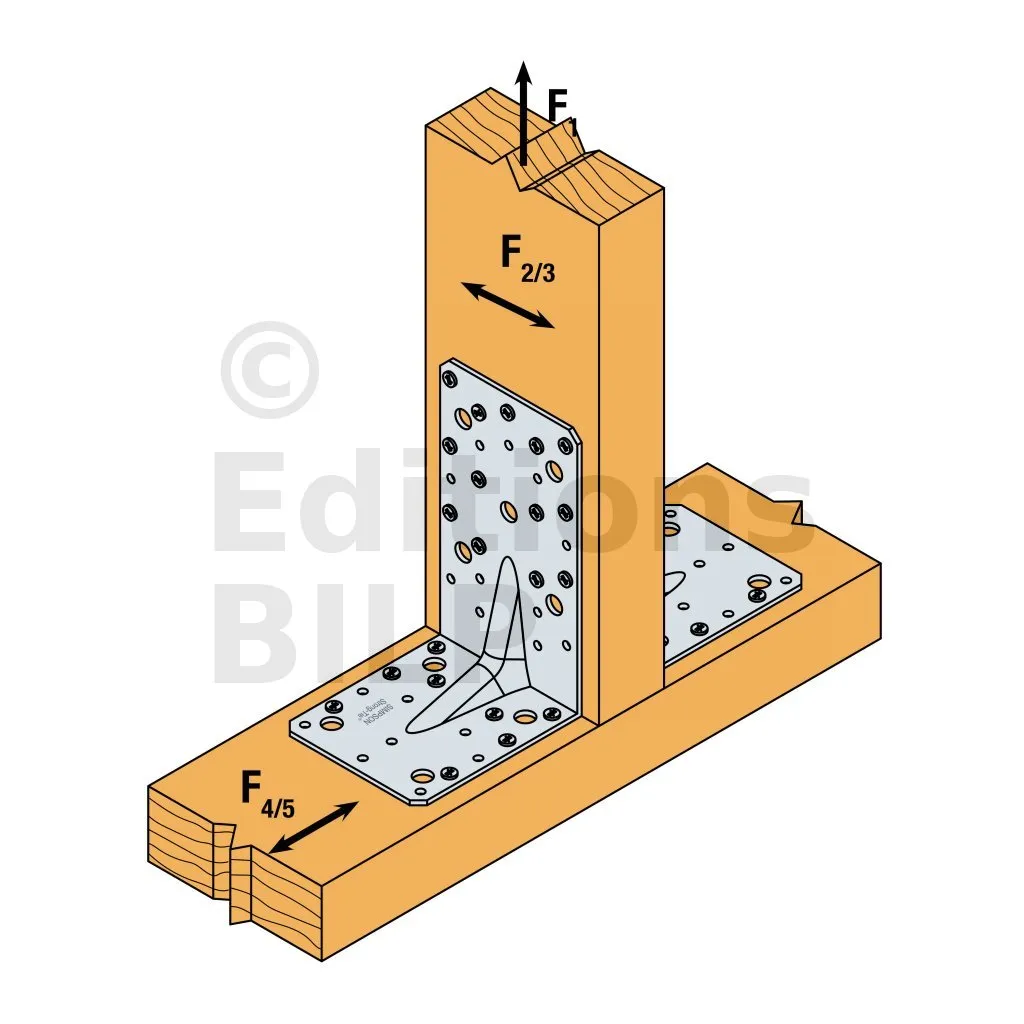

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

Fixation du rail du bas du mur

Fixez le pare-vapeur au sol.
Placez le rail dessus ; enfoncez aux points de fixations des chevilles à frapper par un marteau.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
