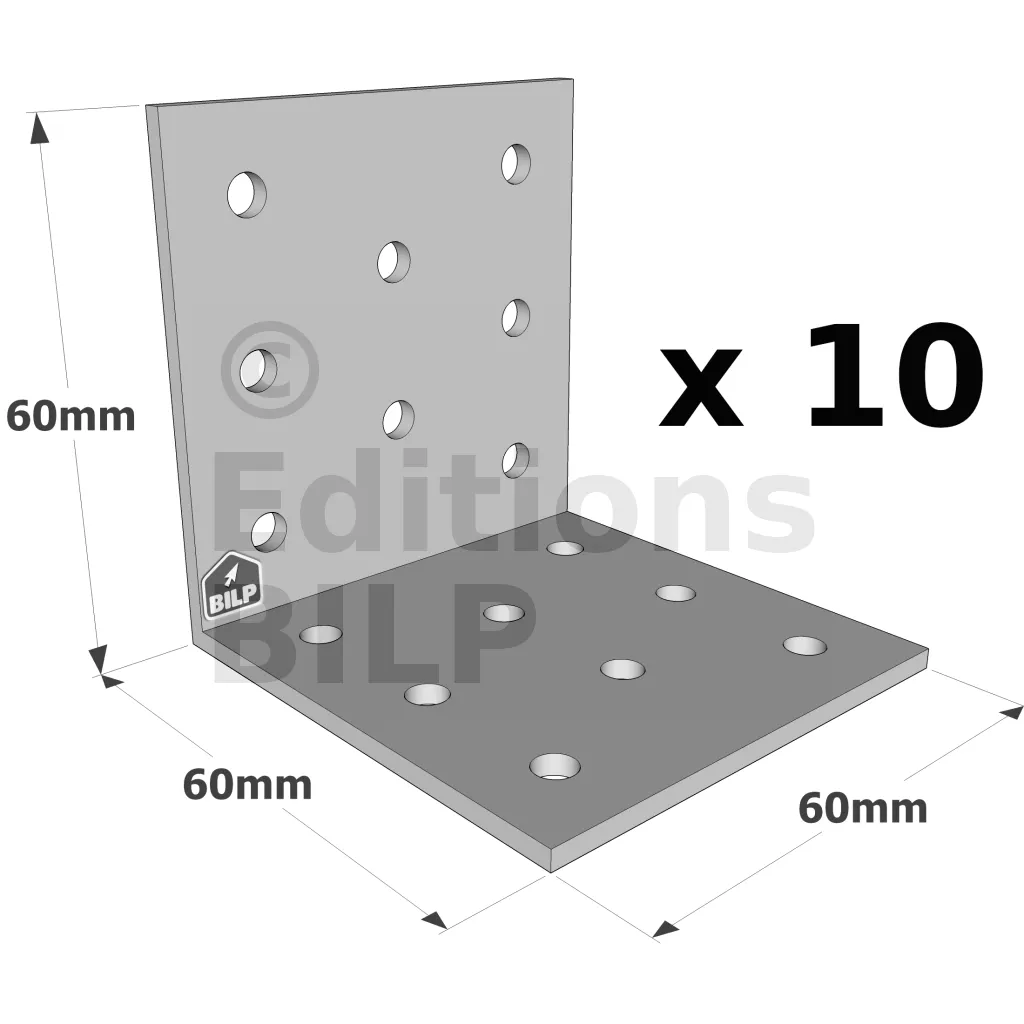

Équerres Simples - Réf. ES10/60_10

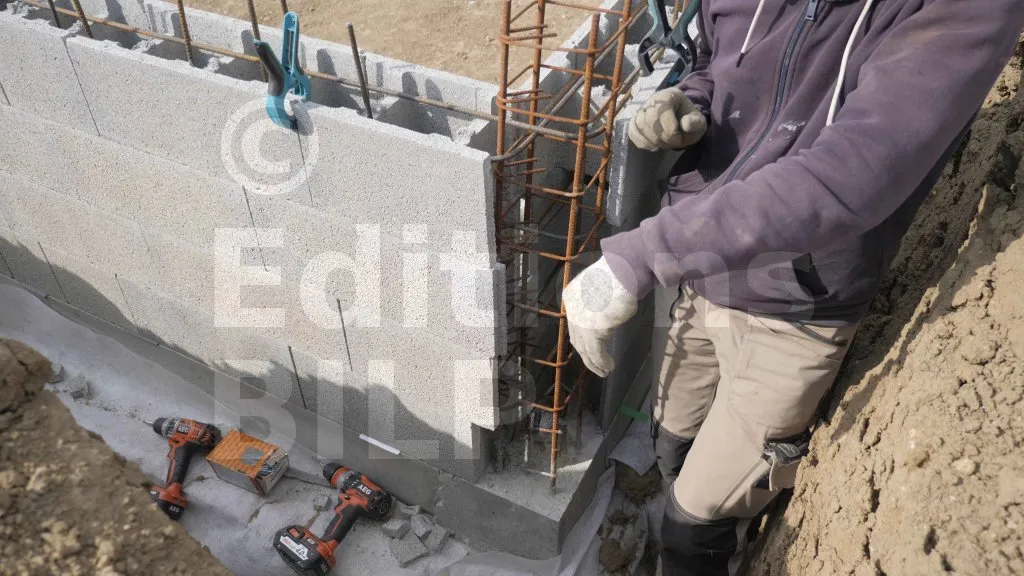

La première planche est placée à son emplacement et maintenue en place à l’aide de serre-joints

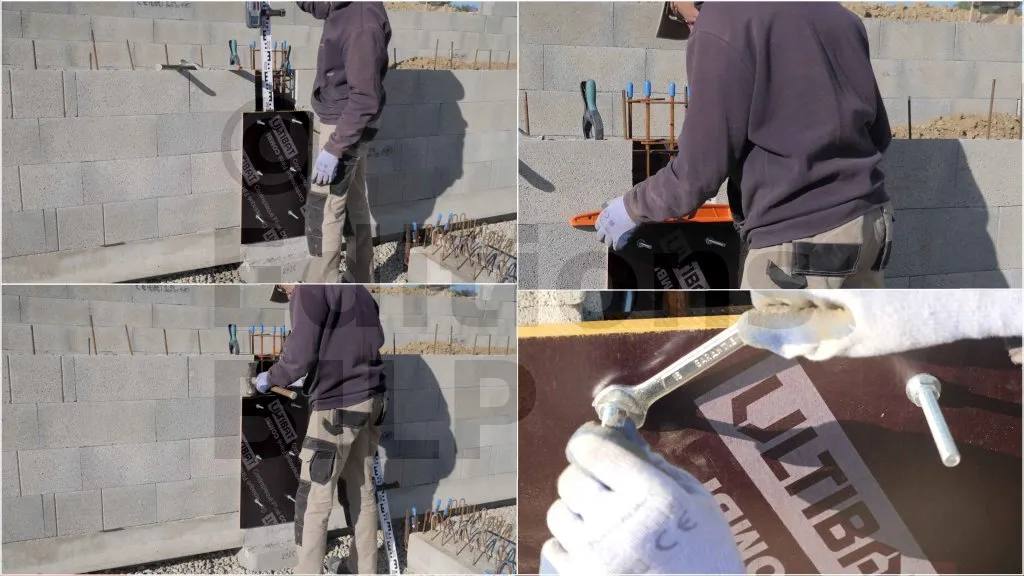

Faites passer les tiges filetées dans les trous du panneau, puis mettre en place les écrous et les rondelles.

Une fois la deuxième planche en place, vérifiez le niveau des têtes de coffrage à l’aide d’un niveau laser et d’une cellule de réception laser. Ensuite, contrôlez l’horizontalité des têtes de coffrage et ajustez si nécessaire. Une fois les vérifications terminées, fixez définitivement les coffrages en serrant les écrous des tiges filetées. Ne serrez pas trop les écrous pour éviter de déformer les planches.

Ce matériel nous permet de déterminer la hauteur, le niveau ou la profondeur d’un ouvrage.
Le principe est qu’il faut placer un niveau laser sur un trépied à une hauteur de 1 m, le plus souvent par rapport un niveau de référence. Ensuite, la cellule de réception laser est fixée à une mire à 1 m de sa base. Enfin, projetez le niveau vers la direction de l’ouvrage à mettre à niveau et placez la mire sur l’ouvrage.

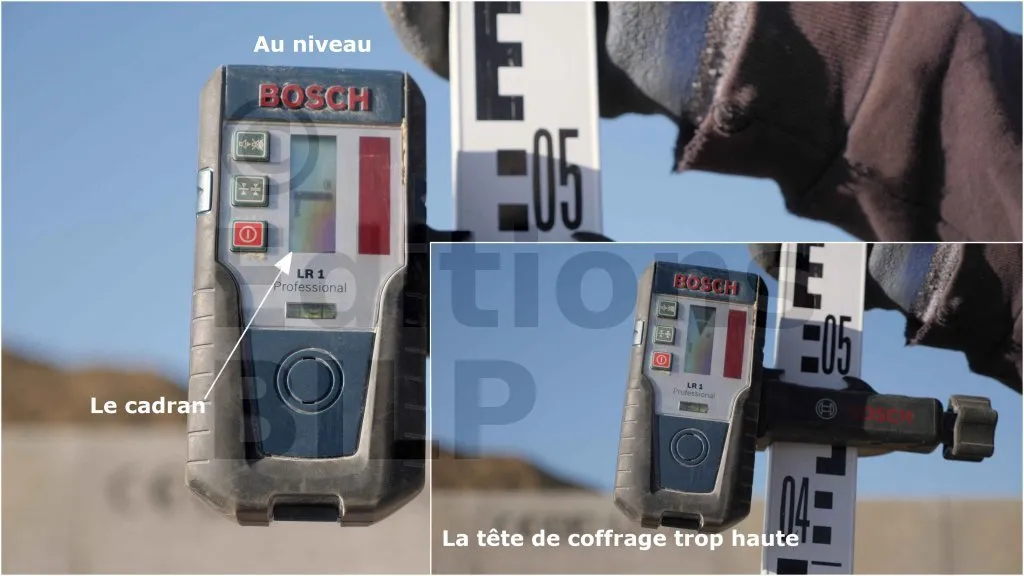

Le fonctionnement : une fois la mire sur l’ouvrage, le laser va être projeté sur l’appareil qui va émettre des sons et le petit cadran va afficher une flèche pointée vers le bas, une flèche pointée vers le haut ou une ligne verticale et un chiffre.
Lorsque la flèche pointe vers le bas, cela indique que l’on doit descendre d’une cote qui est égale au chiffre (cote en mm) qui apparaît sur le cadran. On fait l’opération contraire si la flèche pointe vers le haut. L’ouvrage est à niveau quand la ligne apparaît.

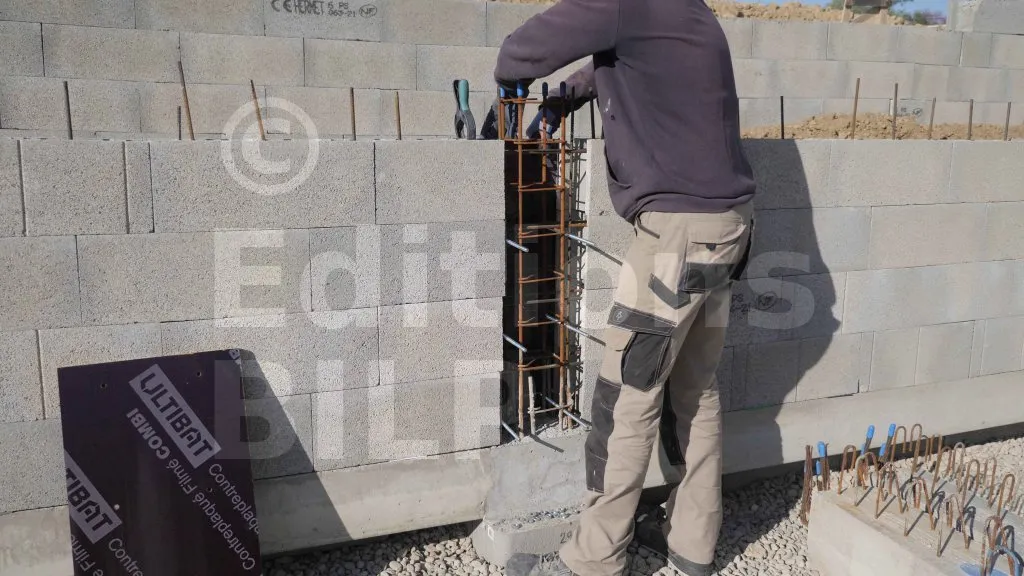

Cette étape consiste à réaliser les mêmes opérations que celles de l’image du même titre dans la partie "Les coffrages des poteaux".
