Acier galvanisé S250GD + Z275 suivant NF EN 10346.
Marque
SIMPSON Strong-Tie
Epaisseur
2,5mm
Perçage Ø5 Aile B
14
Perçage Ø5 Aile C
14
Fixations Ailes B
11 ; type : Pointes annelées CNA Ø 4.0 mm ou Vis CSA Ø 5.0 mm
Fixations Ailes C
7 ; type : Pointes annelées CNA Ø 4.0 mm ou Vis CSA Ø 5.0 mm
Code EAN
3523140200699
Équerres Simples

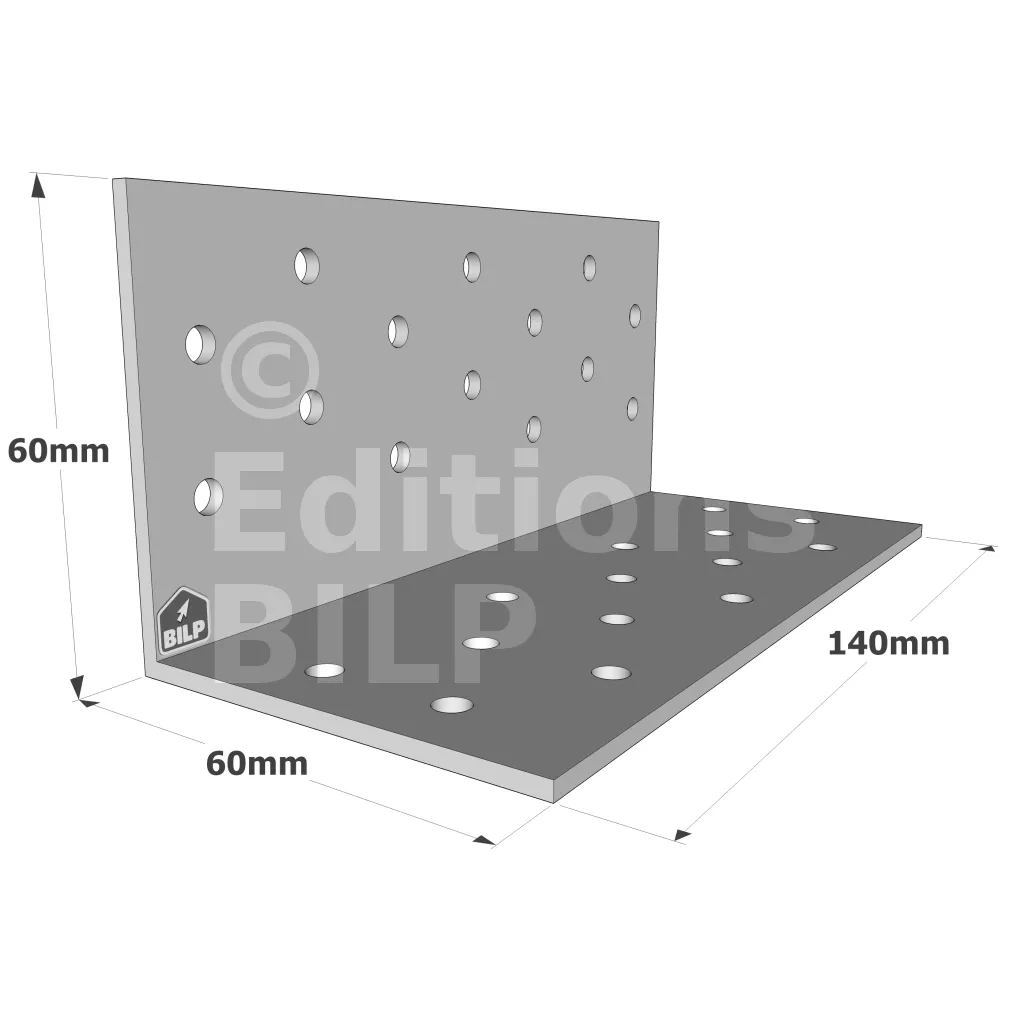

Cette gamme se décline en deux profondeurs (60 et 80 mm) et de nombreuses largeurs pour s’adapter à une grande variété d’assemblages structurels sur bois.
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
Pose du premier panneau avec les tiges
La première planche est placée à son emplacement et maintenue en place à l’aide de serre-joints
Pose du deuxième panneau
Faites passer les tiges filetées dans les trous du panneau, puis mettre en place les écrous et les rondelles.
Fixation du coffrage
Une fois la deuxième planche en place, vérifiez le niveau des têtes de coffrage à l’aide d’un niveau laser et d’une cellule de réception laser. Ensuite, contrôlez l’horizontalité des têtes de coffrage et ajustez si nécessaire. Une fois les vérifications terminées, fixez définitivement les coffrages en serrant les écrous des tiges filetées. Ne serrez pas trop les écrous pour éviter de déformer les planches.
Utilisation d’une cellule de réception laser
Ce matériel nous permet de déterminer la hauteur, le niveau ou la profondeur d’un ouvrage.
Le principe est qu’il faut placer un niveau laser sur un trépied à une hauteur de 1 m, le plus souvent par rapport un niveau de référence. Ensuite, la cellule de réception laser est fixée à une mire à 1 m de sa base. Enfin, projetez le niveau vers la direction de l’ouvrage à mettre à niveau et placez la mire sur l’ouvrage. Le fonctionnement : une fois la mire sur l’ouvrage, le laser va être projeté sur l’appareil qui va émettre des sons et le petit cadran va afficher une flèche pointée vers le bas, une flèche pointée vers le haut ou une ligne verticale et un chiffre.
Lorsque la flèche pointe vers le bas, cela indique que l’on doit descendre d’une cote qui est égale au chiffre (cote en mm) qui apparaît sur le cadran. On fait l’opération contraire si la flèche pointe vers le haut. L’ouvrage est à niveau quand la ligne apparaît.
Préparation des parois du mur
Cette étape consiste à réaliser les mêmes opérations que celles de l’image du même titre dans la partie "Les coffrages des poteaux".
