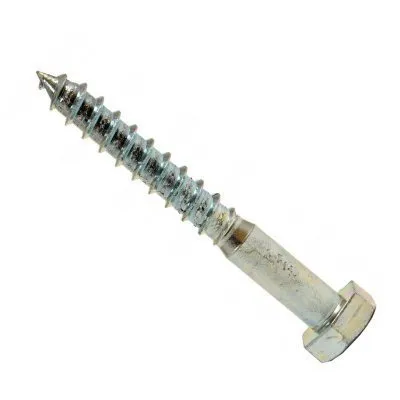

Tirefond - Réf. LAG08050_50
-
RéférenceLAG08050_50
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
EmpreinteSW13
-
Longueur du filet30mm
-
Ouverture de clé sur plat13mm
Tirefonds
Les tirefonds LAG permettent la fixation de platines métalliques sur éléments bois. Ils s’utilisent en général pour la fixation de poteaux sur pieds de poteaux, équerres sur fermettes, etc.
Caractéristiques :
Déclaration de performance (DoP) : fr-dop-h17-0025.pdf
Matière :
- Acier électrozingué.
Avantages :
- Pas de pré-perçage.
- Serrage efficace grâce au filetage partiel.
- Tête hexagonale pour une fixation parfaite.
Applications :
Support :
- Bois massif, bois composite.
Domaines d’utilisation
- Fixation dans des éléments en bois.
Fixation :
- Fixation des éléments bois (chevrons, solives, poteaux, etc) sur platines métalliques.
Dimensions :
Dans notre situation, en raison du retard dans la pose du bardage, les tasseaux ont été exposés aux intempéries, ce qui a entraîné leur rétrécissement. Par conséquent, le réajustage de alignement longitudinal est nécessaire. Pour ce faire, nous avons inséré des cales fourchettes derrière les vis de fixation afin de corriger leur position et assurer un alignement précis avant la pose du bardage.
| Références | Dimensions [mm] | |||||
|---|---|---|---|---|---|---|
| Diamètre | Longueur | da | d1 | lg | Embout | |
| LAG08035 | 8 | 35 | 13 | 5.5 | 21 | SW13 |
| LAG08050 | 8 | 50 | 13 | 5.5 | 30 | SW13 |
| LAG10080 | 10 | 80 | 17 | 7 | 48 | SW17 |
| LAG12050 | 12 | 50 | 19 | 8.5 | 30 | SW19 |
| LAG08050RP | 8 | 50 | 13 | 5.5 | 30 | SW13 |
| LAG10080RP | 10 | 80 | 17 | 7 | 48 | SW17 |
Valeurs caractéristiques
| Références | Propriétés caractéristiques du produit | |||
|---|---|---|---|---|
| Moment élastique caractéristique – My,k [My.k] [Nm] | Paramètre d’arrachement caractéristique- fax,k,90° [fax.k.90°] [N/mm²] | Paramètre d’enfoncement de la tête caractéristique - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | |
| LAG08035 | 16400 | 3.6 | 12.6 | 11.8 |
| LAG08050 | 16400 | 3.6 | 12.6 | 11.8 |
| LAG10080 | 21495 | 5.2 | 15.2 | 18.9 |
| LAG12050 | 66836 | 5.2 | 19.1 | 34.2 |
| LAG08050RP | 16400 | 3.6 | 12.6 | 11.8 |
| LAG10080RP | 21495 | 5.2 | 15.2 | 18.9 |
