Sabots à ailes extérieures, gamme MF, pour Mini fixe panne - Réf. MF165/38/1.5
-
RéférenceMF165/38/1.5
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Fabricationfrançaise
-

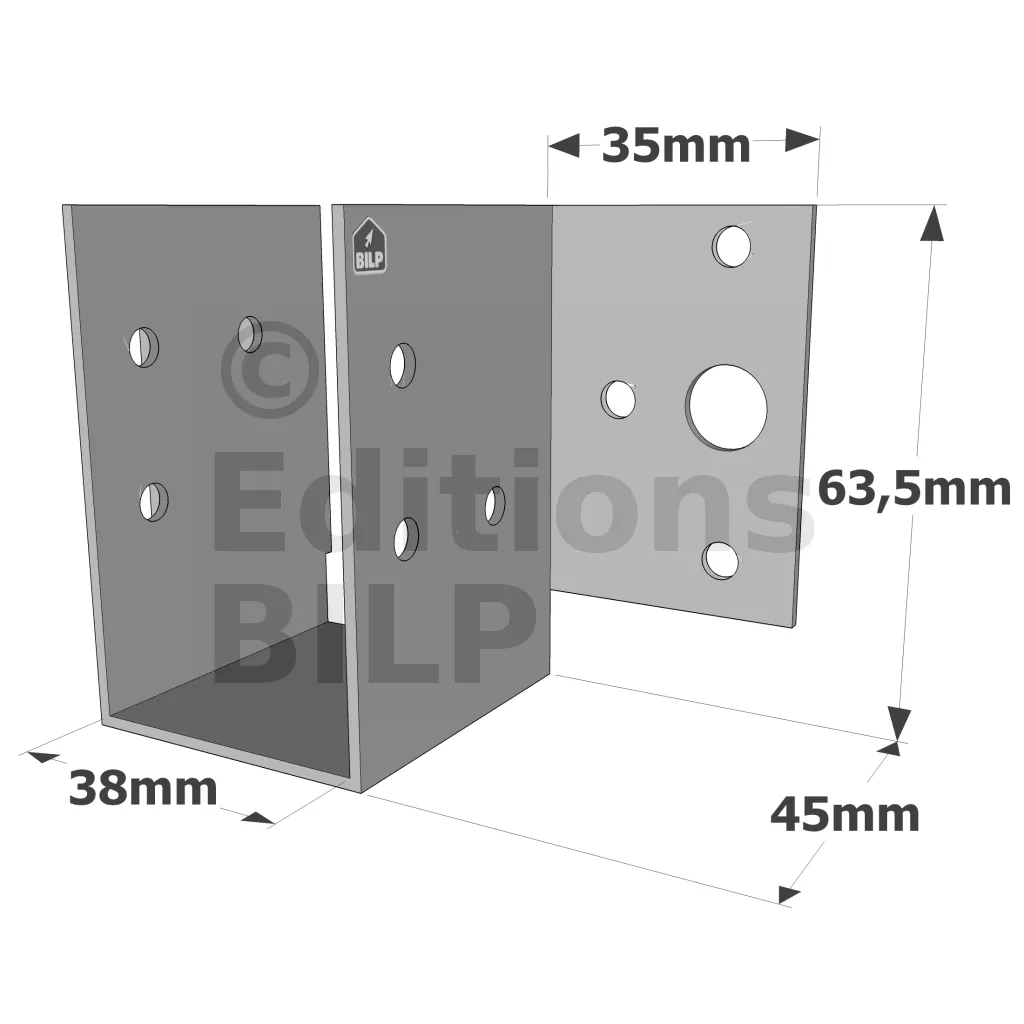

Hauteur minimale du bois porté63.5mm
-
Hauteur maximale du bois porté95mm
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)45mm
-
Epaisseur1,5mm
-
Largeur (D)35mm
-
Profondeur (F)46.5mm
-
Perçages sur porteur Ø5 [mm]6
-
Perçages sur porteur Ø11 [mm]2
-
Perçages sur porté Ø5 [mm]6
-
Fixation BOIS/BOIS - clouage totalPorteur : 6 ; Porté : 6 ; type : pointes annelées Ø4,0 x 35mm
-
Fixation sur BÉTON ou ACIERPorteur : 2, Support béton : Ancrage mécanique WA M10-78/5 ou Ancrage chimique tige filetée Ø10 mm : LMAS M10-130 avec résine AT-HP et support métallique : boulons Ø10 mm

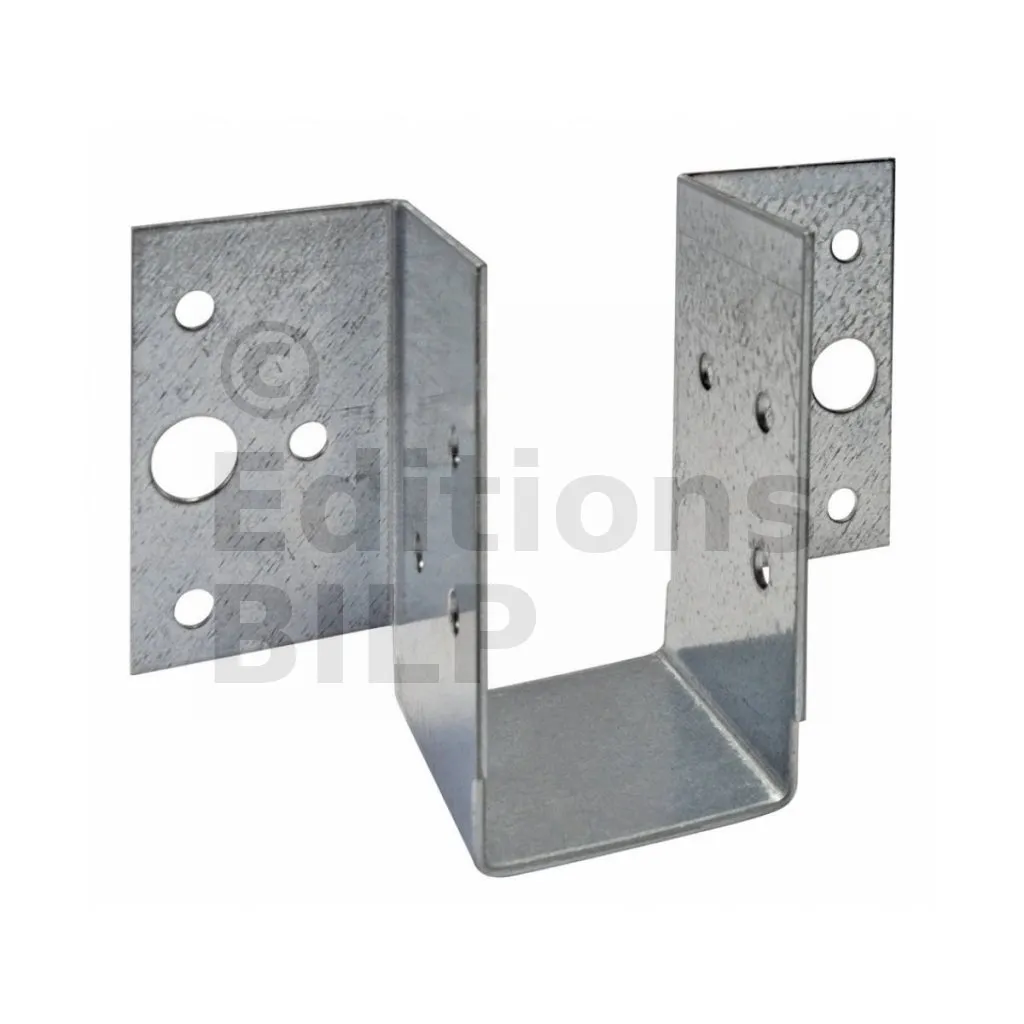

Sabots à ailes extérieures, gamme MF, pour Mini sabot de panne
Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 mm.
Avantages :
- Encombrement faible,
- Adapté au petite section.
- Largeurs au choix selon les plages indiquées...
Applications
Support :
- Porteur : bois massif, bois composite, bois lamellé collé.
- Porté : bois massif, bois composite, bois lamellé collé.
Domaines d’utilisation :
- Solivettes, pannes,
- Faux plafonds, planchers, terrasses,
- Greniers,
- Étagères de garage...
Dimensions

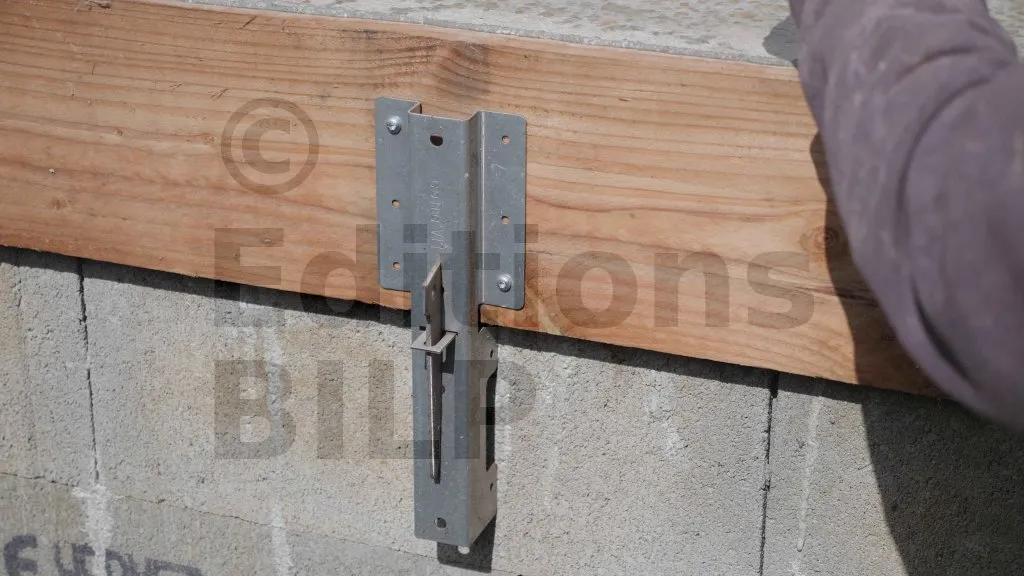

Le coffrage sera effectué sur toute la périphérique du mur de soubassement, la tâche aura été ardu si nous n’avons pas utilisé les sabots de coffrage. Ce dernier est composé par :
- une entretoise standard placée tous les 50cm pour le Projet Maison BILP, qui sert à maintenir le sabot en position et un point d’appuis pour la planche de coffrage,
- un sabot de coffrage, qui joue le rôle de buttage du coffrage,
- une clavette pour lier et maintenir le tous.
texte=Sabot de coffrage|points=1041,574,1314,574,1561,843
texte=Entretoise|points=1020,1632,1258,1632,1563,1305
texte=Clavette|points=2352,721,2047,721,1620,1039

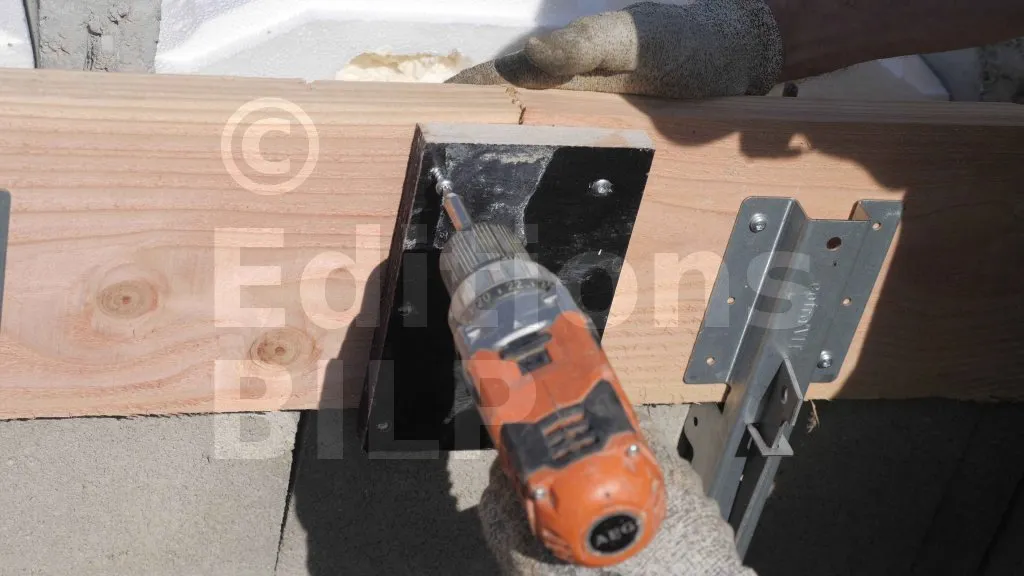

Les planches seront assemblées de bout à bout à l’aide de petit panneau de coffrage, et des vis pour consolider tous les planches qui se suivent. Ce système va en plus de l’assemblage renforcer le butage des coffrages car la partie inferieur des panneaux est vissée contre le mur de soubassement.

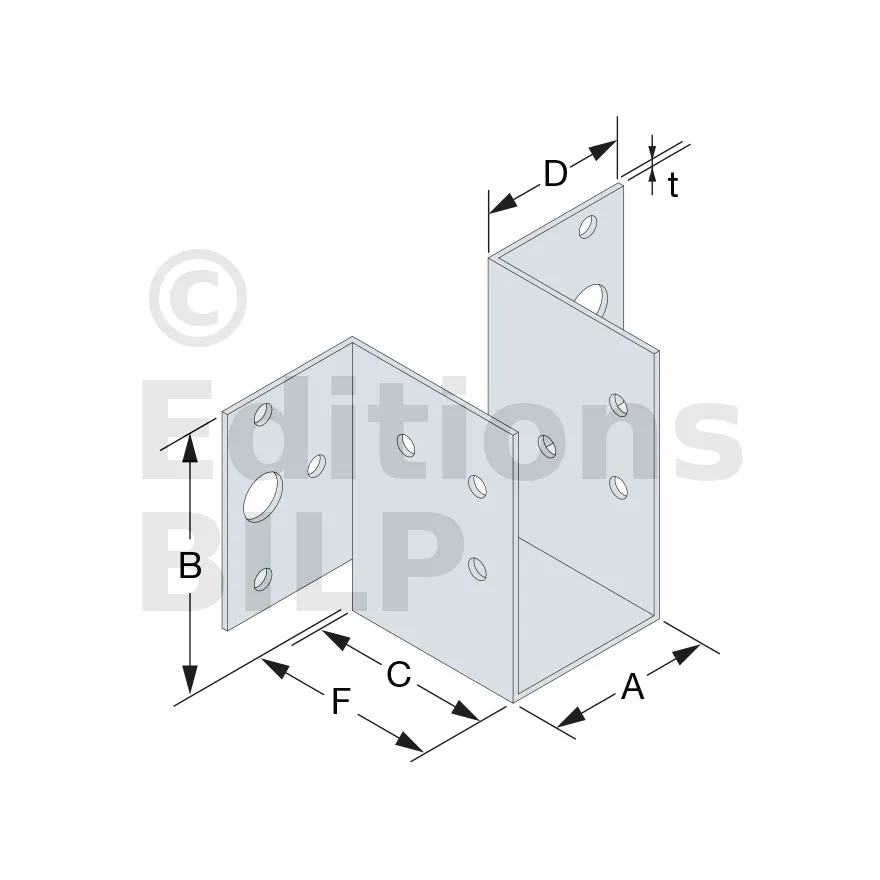

Dimensions poutre | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Hauteur | |||||||||||
Références | Min. | Max. | A | B | C | D | F | t | Ø5 [mm] | Ø11 [mm] | Ø5 [mm] |
MF165/38/1.5 | 64 | 95 | 38 | 63.5 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
MF180/38/1.5 | 71 | 107 | 38 | 71 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
MF200/38/1.5 | 81 | 122 | 38 | 81 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |
MF165/50/1.5 | 58 | 86 | 50 | 57.5 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
MF180/50/1.5 | 65 | 98 | 50 | 65 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
MF200/50/1.5 | 75 | 113 | 50 | 75 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |
MF180/60/1.5 | 60 | 90 | 60 | 60 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
MF200/60/1.5 | 70 | 105 | 60 | 70 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |

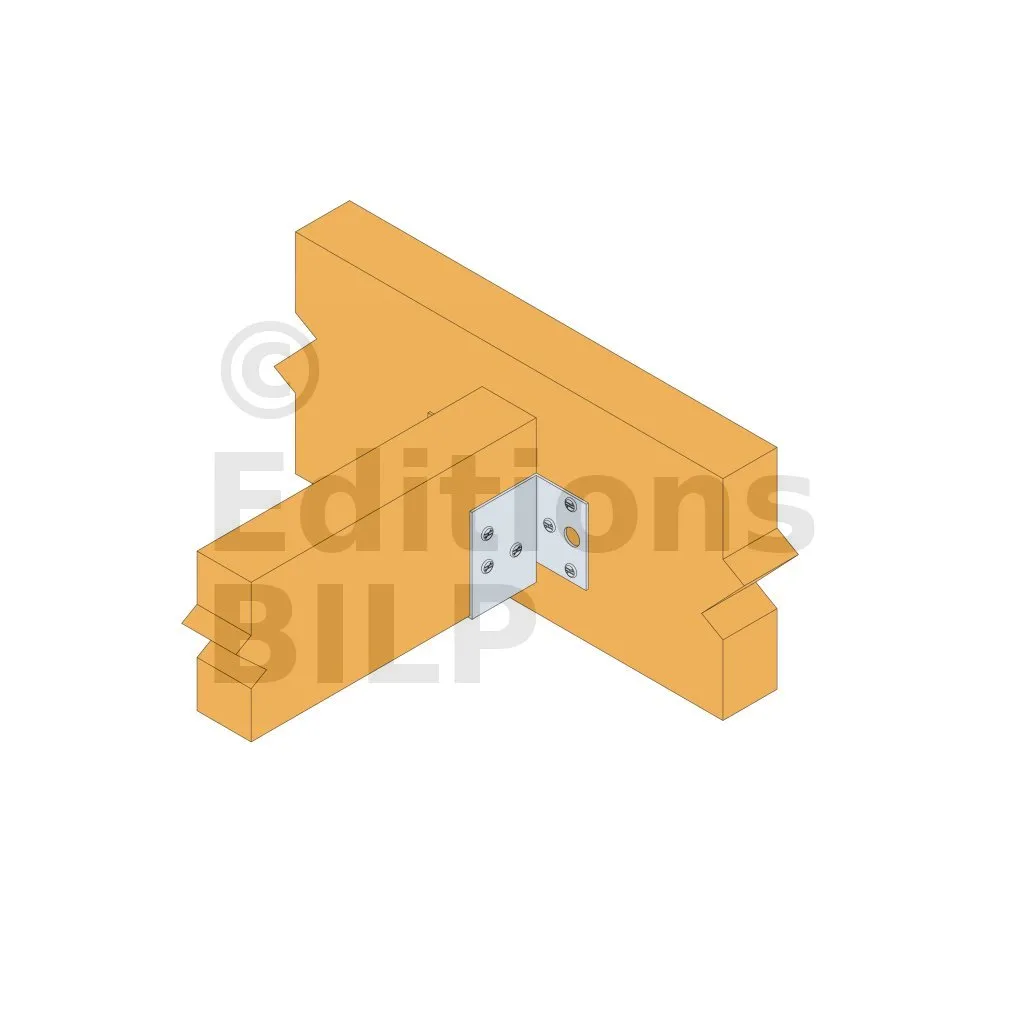

Valeurs caractéristiques - Solive sur poutre - Clouage total
Le coffrage sera effectué sur toute la périphérique du mur de soubassement, la tâche aura été ardu si nous n’avons pas utilisé les sabots de coffrage. Ce dernier est composé par :
- une entretoise standard placée tous les 50cm pour le Projet Maison BILP, qui sert à maintenir le sabot en position et un point d’appuis pour la planche de coffrage,
- un sabot de coffrage, qui joue le rôle de buttage du coffrage,
- une clavette pour lier et maintenir le tous.
texte=Sabot de coffrage|points=1041,574,1314,574,1561,843
texte=Entretoise|points=1020,1632,1258,1632,1563,1305
texte=Clavette|points=2352,721,2047,721,1620,1039
Ce sont des poutres rectangulaires placées sous les murs de refend qui servent de poutres intermédiaires pour un plancher en béton. Les armatures principales de ce type de poutre, ainsi que les aciers transversaux, sont conçus en usine. Les tirants de montage (barres de fer droites placées entre les crochets des armatures transversales) doivent cependant être mis en place après la pose des poutrelles. Les longrines ordinaires peuvent également être placées en périphérie lorsqu’elles doivent supporter des murs de soubassement (comme dans le cas du projet Maison BILP).
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||
---|---|---|---|---|---|---|
Porteur | Porté | R1.k | R2.k | |||
Références | Qté | Qté | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 |
MF165/38/1.5 | 6 | 6 | 5.3 | - | 3.7 | - |
MF180/38/1.5 | 6 | 6 | 5.3 | - | 3.7 | - |
MF200/38/1.5 | 8 | 6 | 6.9 | - | 3.7 | - |
MF165/50/1.5 | 6 | 6 | 4.6 | - | 3.7 | - |
MF180/50/1.5 | 6 | 6 | 4.6 | - | 3.7 | - |
MF200/50/1.5 | 8 | 6 | 6.3 | - | 3.7 | - |
MF180/60/1.5 | 6 | 6 | 4 | 6.2 | 3.7 | 4.9 |
MF200/60/1.5 | 8 | 6 | 5.7 | 8.6 | 3.7 | 4.9 |
Fixations
Sur porté :
- Pointes annelées CNA Ø4.0 x 35 ou CNA Ø4.0 x 50 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø4.0 x 35 ou CNA Ø4.0 x 50 mm.
- Tirefonds ou boulons Ø10 mm.
Support béton :
- Ancrage mécanique : WA M10-78/5.
- Ancrage chimique : tige filetée Ø10 mm : LMAS M10-120/25 avec résine AT-HP.
Support métal :
- Boulons Ø10 mm.

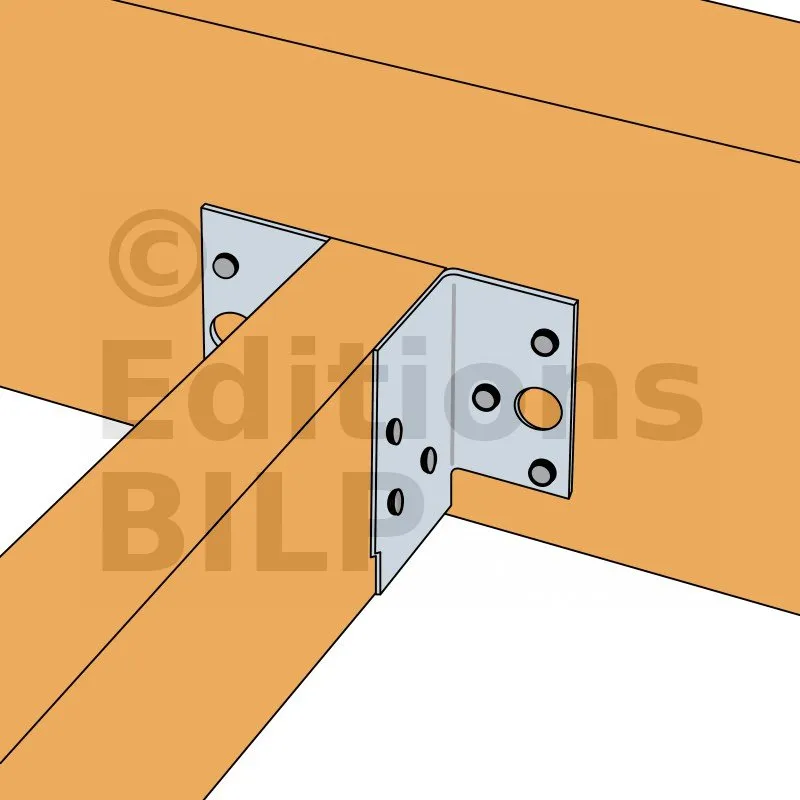

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
