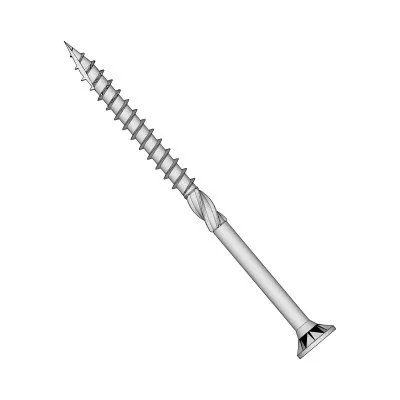

Vis bois tête fraisée Inox A4 - TTSFS5.0X80 - CDT 100 vis - Réf. 74448

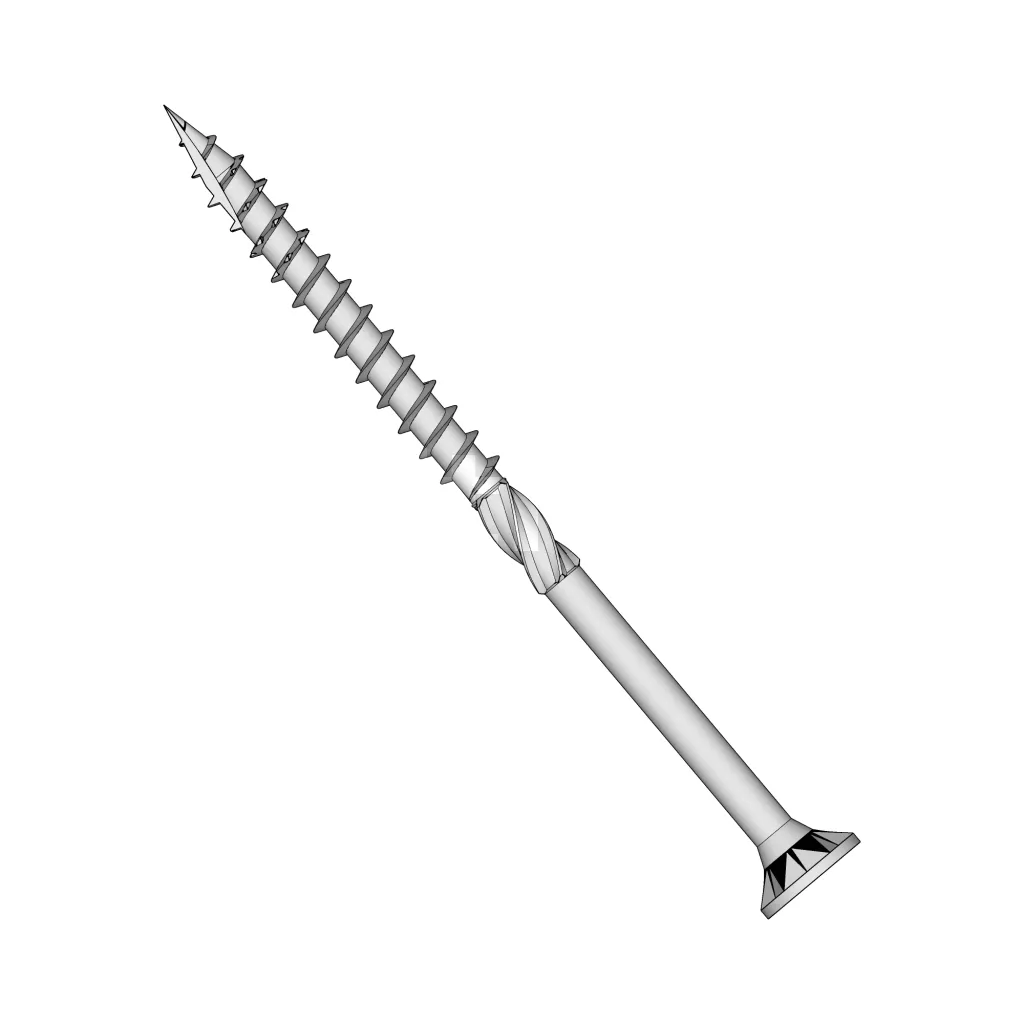

Vis bois tête fraisée - Inox A4
La vis pour assemblages bois TTSFS est préconisée pour les assemblages d’ossatures bois en extérieur.
Matière
- Acier inoxydable A4
Avantages
- Double cône : résistance à la rupture,
- Nervures sous tête : peu d’éclat sur la surface du bois,
- Alésoir : réduit le frottement, facilite la pénétration,
- Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
- Pointe anti-fendage : amorce parfaite même dans les bois durs.
Application
Support
- Bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation

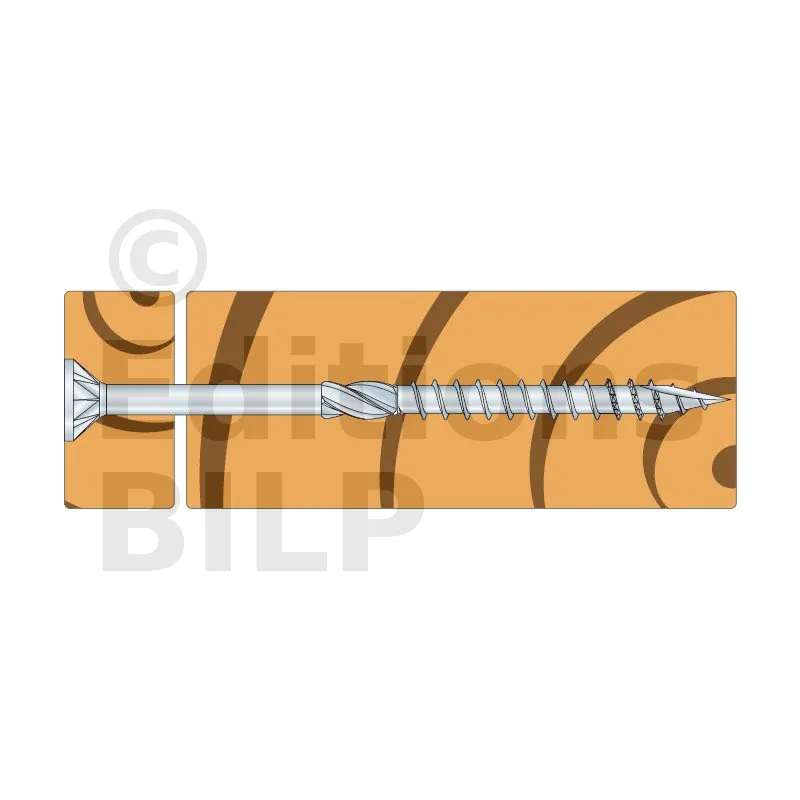

- Bois massif, lamellés dérivés du bois pour ossatures en extérieur,
- Bois sur bois en milieux corrosifs,
- Montants pour pose de systèmes ITE,
- Lames de terrasses bois sur lambourdes...
Dimensions
Couper le premier parement au niveau des montants si elle se termine à mi-chemin. Laissez un intervalle de 0,32 cm entre les parements et la garniture ou de la planche cornière. Aligner le parement sur le bord inférieur de la bande de démarrage , et clouer le bardage à chaque emplacement de montant, soit à 2,5 cm du bord supérieur avec des clous de bardage . Évitez de clouer à moins de 1,5 cm des extrémités pour éviter le fractionnement la surface.
Placez le second parement en prenant comme référence la première rangée. Comme pour la première rangée, toujours clouer contre le mur au niveau de l’emplacement des poteaux. Tracez des lignes de craie de niveau sur le mur pour marquer les lignes de référence tout en s’assurant que pour chaque rangée, les parements se superposent entre eux de 3 cm.

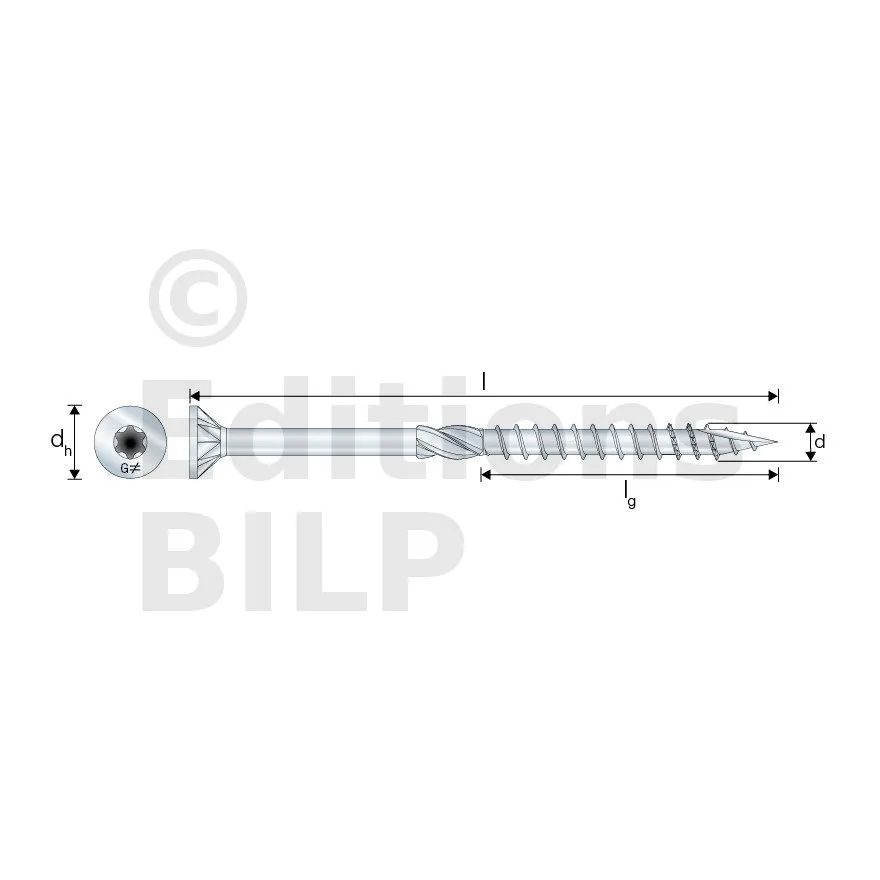

| Références | Code article | DB nr. | NOBB nr. | Dimensions fixations [mm] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | tfix | Embout | Filetage | ||||
| TTSFS5.0X60 | 74446 | 1949961 | 53294878 | 5 | 60 | 9.5 | 3.4 | 32 | 28 | T-25 | PT |
| TTSFS5.0X70 | 74447 | 1949962 | 53294882 | 5 | 70 | 9.5 | 3.4 | 35 | 35 | T-25 | PT |
| TTSFS5.0X80 | 74448 | 1949963 | 53294965 | 5 | 80 | 9.5 | 3.4 | 40 | 40 | T-25 | PTM |
| TTSFS5.0X90 | 74449 | 1949964 | 53294897 | 5 | 90 | 9.5 | 3.4 | 45 | 45 | T-25 | PTM |
| TTSFS5.0X100 | 74444 | 1949959 | 53294852 | 5 | 100 | 9.5 | 3.4 | 55 | 45 | T-25 | PTM |
| TTSFS5.0X120 | 74445 | 1949960 | 53294863 | 5 | 120 | 9.5 | 3.4 | 60 | 60 | T-25 | PTM |
| TTSFS6.0X70 | 74473 | 1949968 | 53294935 | 6 | 70 | 11.6 | 4 | 35 | 35 | T-30 | PT |
| TTSFS6.0X80 | 74474 | 1949969 | 53294946 | 6 | 80 | 11.6 | 4 | 40 | 40 | T-30 | PTM |
| TTSFS6.0X90 | 74475 | 1949970 | 53294954 | 6 | 90 | 11.6 | 4 | 45 | 45 | T-30 | PTM |
| TTSFS6.0X100 | 74450 | 1949965 | 53294901 | 6 | 100 | 11.6 | 4 | 55 | 45 | T-30 | PTM |
| TTSFS6.0X120 | 74471 | 1949966 | 53294916 | 6 | 120 | 11.6 | 4 | 60 | 60 | T-30 | PTM |
| TTSFS6.0X140 | 74472 | 1949967 | 53294920 | 6 | 140 | 11.6 | 4 | 65 | 75 | T-30 | PTM |
Propriétés caractéristiques
| Références | Moment d’écoulement plastique caractéristique - My,k [Nmm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] |
|---|---|---|---|---|
| TTSFS5.0X60 | 5472 | 17.3 | 19.6 | 6.5 |
| TTSFS5.0X70 | 5472 | 17.3 | 19.6 | 6.5 |
| TTSFS5.0X80 | 5472 | 17.3 | 19.6 | 6.5 |
| TTSFS5.0X90 | 5472 | 17.3 | 19.6 | 6.5 |
| TTSFS5.0X100 | 5472 | 17.3 | 19.6 | 6.5 |
| TTSFS5.0X120 | 5472 | 17.3 | 19.6 | 6.5 |
| TTSFS6.0X70 | 8467 | 15.9 | 22.6 | 8.8 |
| TTSFS6.0X80 | 8467 | 15.9 | 22.6 | 8.8 |
| TTSFS6.0X90 | 8467 | 15.9 | 22.6 | 8.8 |
| TTSFS6.0X100 | 8467 | 15.9 | 22.6 | 8.8 |
| TTSFS6.0X120 | 8467 | 15.9 | 22.6 | 8.8 |
| TTSFS6.0X140 | 8467 | 15.9 | 22.6 | 8.8 |
