Tamis polypropylène SH - Réf. SH16085_30

Name: Tamis polypropylène SH
Brand: SIMPSON Strong-Tie
SKU: REF-SH16085_30
Price: 7.7 EUR
Availability: PreOrder

bientôt DISPO

Expédition estimée dans 10 jours.

0€²⁶

HT / pièce
soit 7.70€ pour 30 pièces

(9.24 € TTC)

Diamètre :
- 16mm
Longueur :
- 85mm
Conditionnement :
- 30 pièces
Autres choix

Référence

SH16085_30
Fabrication

française
Matériau

Polypropylène
Marque

SIMPSON Strong-Tie
Tige compatible

LMAS M8 & LMAS M10

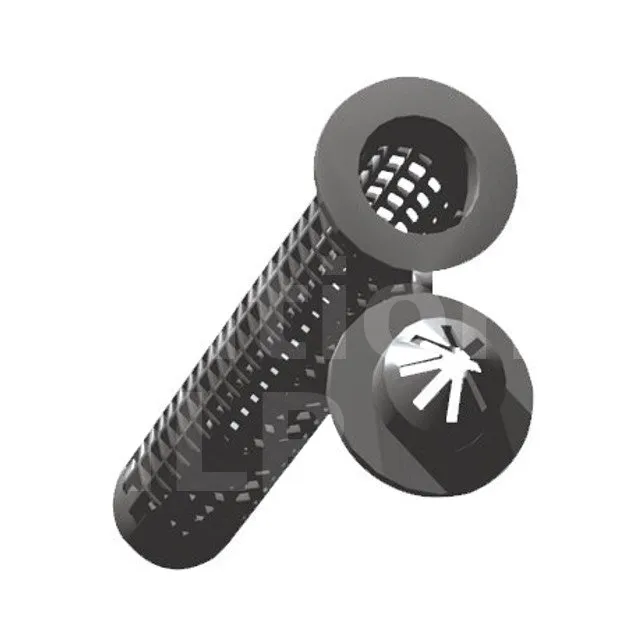

Tamis d’ancrage polypropylène

Le tamis d’ancrage polypropylène s’utilise pour les applications en maçonnerie creuse et même dans les joints entre maçonneries. Existe en différentes dimensions selon l’élément à fixer.

Caractéristiques :

Matière :

Polypropylène

Avantages :

Permet de concentrer la résine autour de la tige filetée.

Applications :

Support :

Maçonnerie creuse.

Domaines d’utilisation :

Tamis pour fixation dans support maçonné.

Données techniques

Références	Tige compatible	Diamètre tamis
SH12050	LMAS M8	12
SH16085	LMAS M8 & LMAS M10	16
SH16130	LMAS M8 & LMAS M10	16
SH20085	LMAS M12 & LMAS M16	20
SH20130	LMAS M12 & LMAS M16	20
SH12050-RP10	LMAS M8	12
SH16085-RP6	LMAS M8 & LMAS M10	16
SH16130-RP6	LMAS M8 & LMAS M10	16
SH20085-RP4	LMAS M12 & LMAS M16	20

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Résine spéciale connecteurs

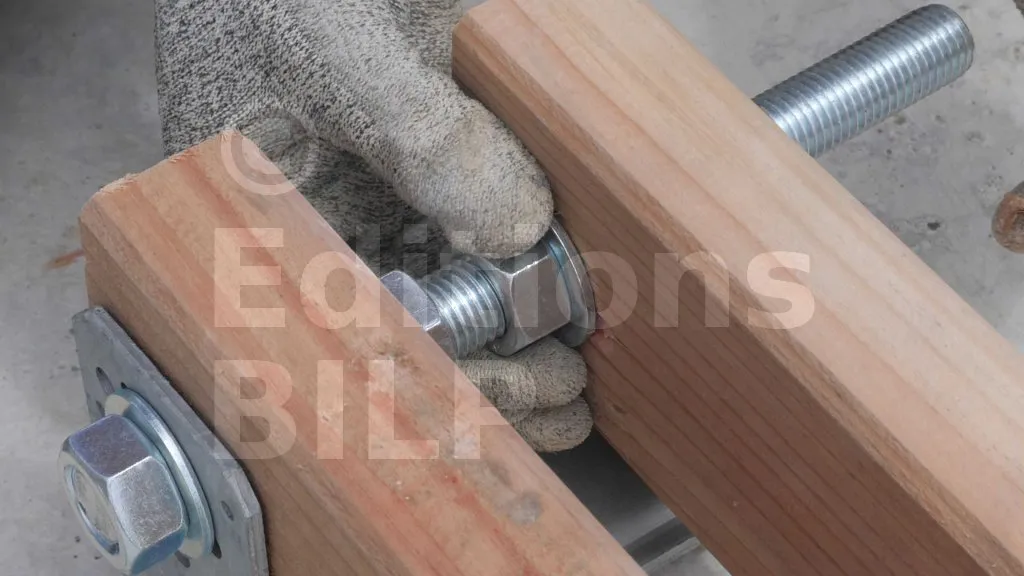

Mise en place de la tige La tige doit traverser les trous des bras de levage et les 2 trous du pied en U. Pour cela, il faut présenter les deux trous du pied sur les trous des bras avant d’insérer la tige. Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras (la butée intérieure). Les écrous sont placés entre les deux rondelles.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 85 ou 16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst [Nm]	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100

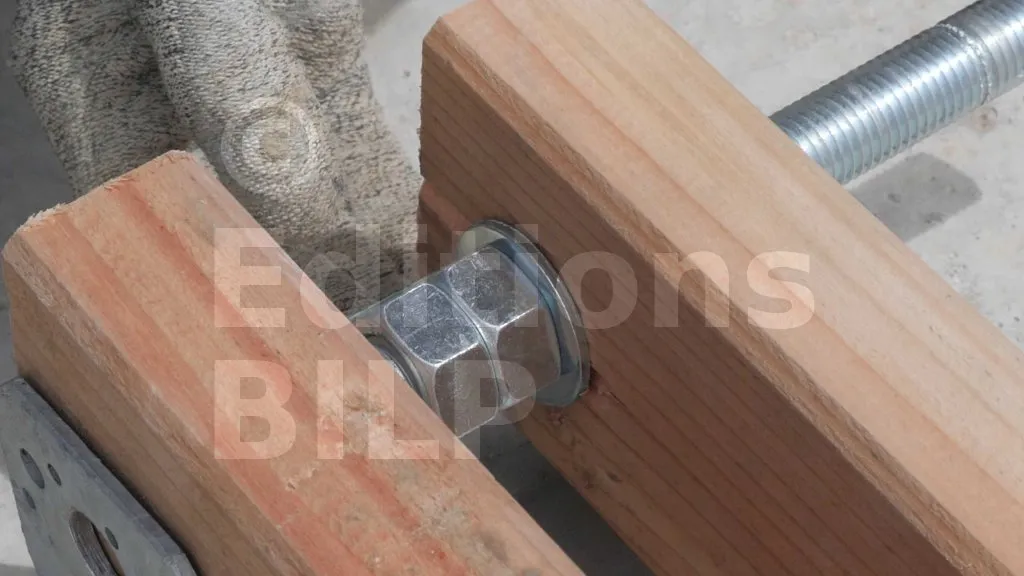

Réglage de l’écartement entre les deux bras Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst [Nm]	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100

Résine multi-matériaux avec témoin de pose
Mise en place de la tige La tige doit traverser les trous des bras de levage et les 2 trous du pied en U. Pour cela, il faut présenter les deux trous du pied sur les trous des bras avant d’insérer la tige. Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras (la butée intérieure). Les écrous sont placés entre les deux rondelles.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X85
	Profondeur de perçage	h1	140
	Couple de serrage	Tinst	4	6	6
Réglage de l’écartement entre les deux bras Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter.	ø filetage		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X130
	Profondeur de perçage	h1	160
	Couple de serrage	Tinst	4	6	6

Résine multi-matériaux
Mise en place de la tige La tige doit traverser les trous des bras de levage et les 2 trous du pied en U. Pour cela, il faut présenter les deux trous du pied sur les trous des bras avant d’insérer la tige. Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras (la butée intérieure). Les écrous sont placés entre les deux rondelles.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X85
	Profondeur de perçage	h1	140
	Couple de serrage	Tinst	4	6	6
Réglage de l’écartement entre les deux bras Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter.	ø filetage		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X130
	Profondeur de perçage	h1	160
	Couple de serrage	Tinst	4	6	8

Résines polyester multi-matériaux
Mise en place de la tige La tige doit traverser les trous des bras de levage et les 2 trous du pied en U. Pour cela, il faut présenter les deux trous du pied sur les trous des bras avant d’insérer la tige. Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras (la butée intérieure). Les écrous sont placés entre les deux rondelles.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 85 ou 16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst	4	6	6
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
Réglage de l’écartement entre les deux bras Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100

Résines haute performance
Mise en place de la tige La tige doit traverser les trous des bras de levage et les 2 trous du pied en U. Pour cela, il faut présenter les deux trous du pied sur les trous des bras avant d’insérer la tige. Une fois que la tige a traversé le premier trou du pied en U et celui du premier bras, il faut mettre en place deux écrous et deux rondelles pour maintenir l’écartement entre les deux bras (la butée intérieure). Les écrous sont placés entre les deux rondelles.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16		20
	Taille du tamis	ds x ls	16X85 ou 16X130		20X85
	Ø maxi de la pièce à fixer	df	9	12	14
	Profondeur de perçage	h1	135
	Ouverture de clé sur plat	SW	13	15	18
	Couple de serrage	Tinst	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
Réglage de l’écartement entre les deux bras Pour obtenir l’écartement entre les deux bras, vissez l’écrou du premier bras jusqu’à ce que sa face extérieure se plaque contre le pied en U. Une fois l’écartement ajusté, mettez en place le dernier écrou et la dernière rondelle. Veillez à ne pas serrer trop fort afin de permettre à la plaque de pivoter.	Données de montage [mm]
	Ø de perçage	d0	16		20
	Taille du tamis	ds x ls	16X130		20X130
	Ø maxi de la pièce à fixer	df	9	12	14
	Profondeur de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
