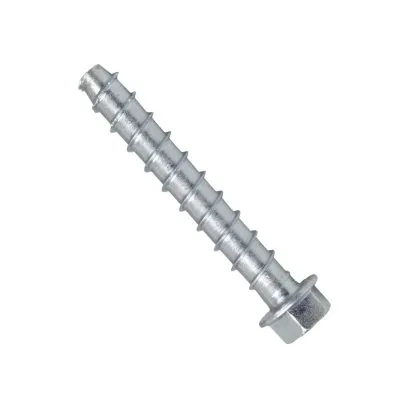

Vis béton option 1 - THD M16-130/15 - Réf. THD16130
-
RéférenceTHD16130
-
Fabricationfrançaise
-
MatériauAcier électrozingué.
-
MarqueSIMPSON Strong-Tie
-
Epaisseur maximale des pièces à fixer (tfix)15mm
-
Bohrdurchmesser [mm]16mm
-
Profondeur minimale de perçage130mm
-
Profondeur d’ancrage86mm
-
Ouverture de clé sur plat24mm
-
Couple de serrage [Tinst] [Nm]280
-
Impact clé à choc (7) [Nm]≤ 515
-
Distance entraxes caractéristique (5) [mm]258mm
-
Distance entraxes minimale [mm]100mm
-
Distance au bord caractéristique [mm]129mm
-
Distance au bord minimale [mm]100mm
-
Epaisseur minimale du support [mm]180mm
-
Diamètre du filetage19.6mm
-
Diamètre maximal de la pièce à fixer22mm

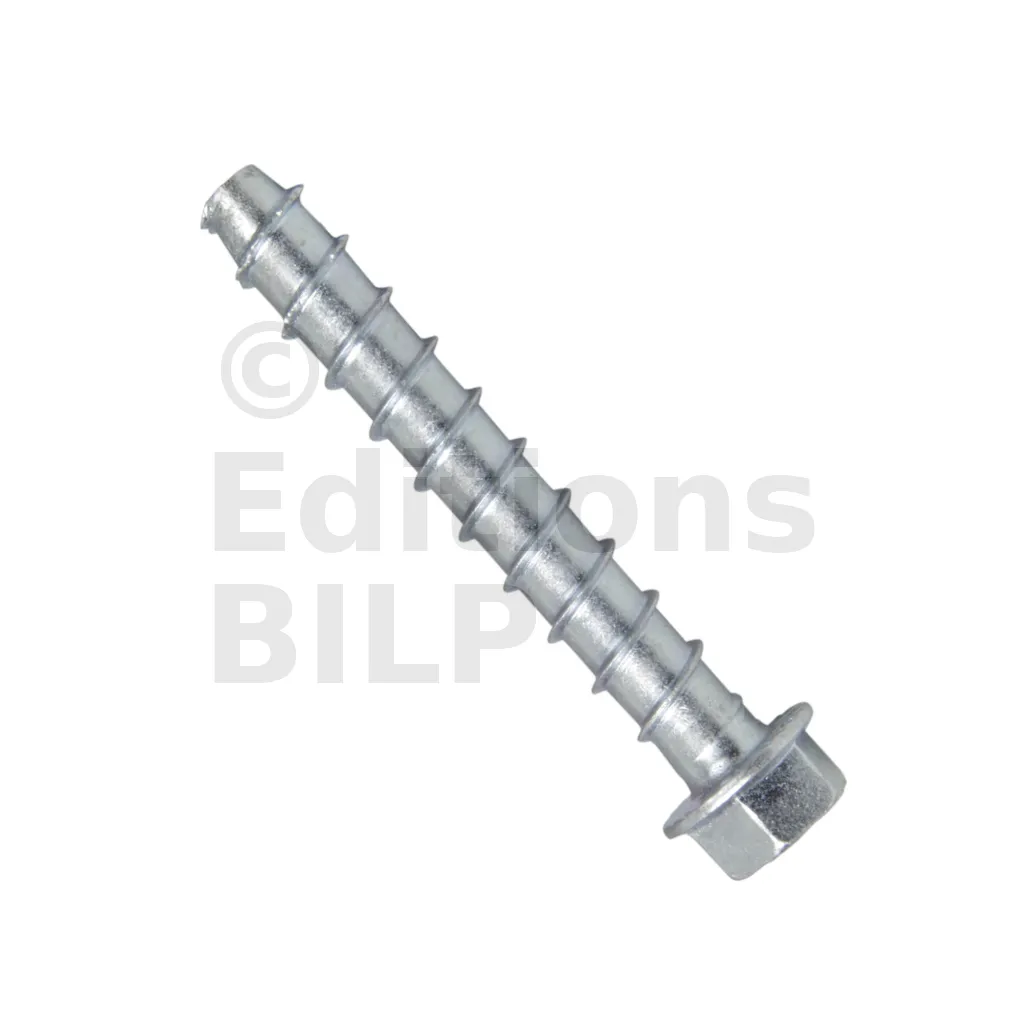

Vis béton option 1 THD

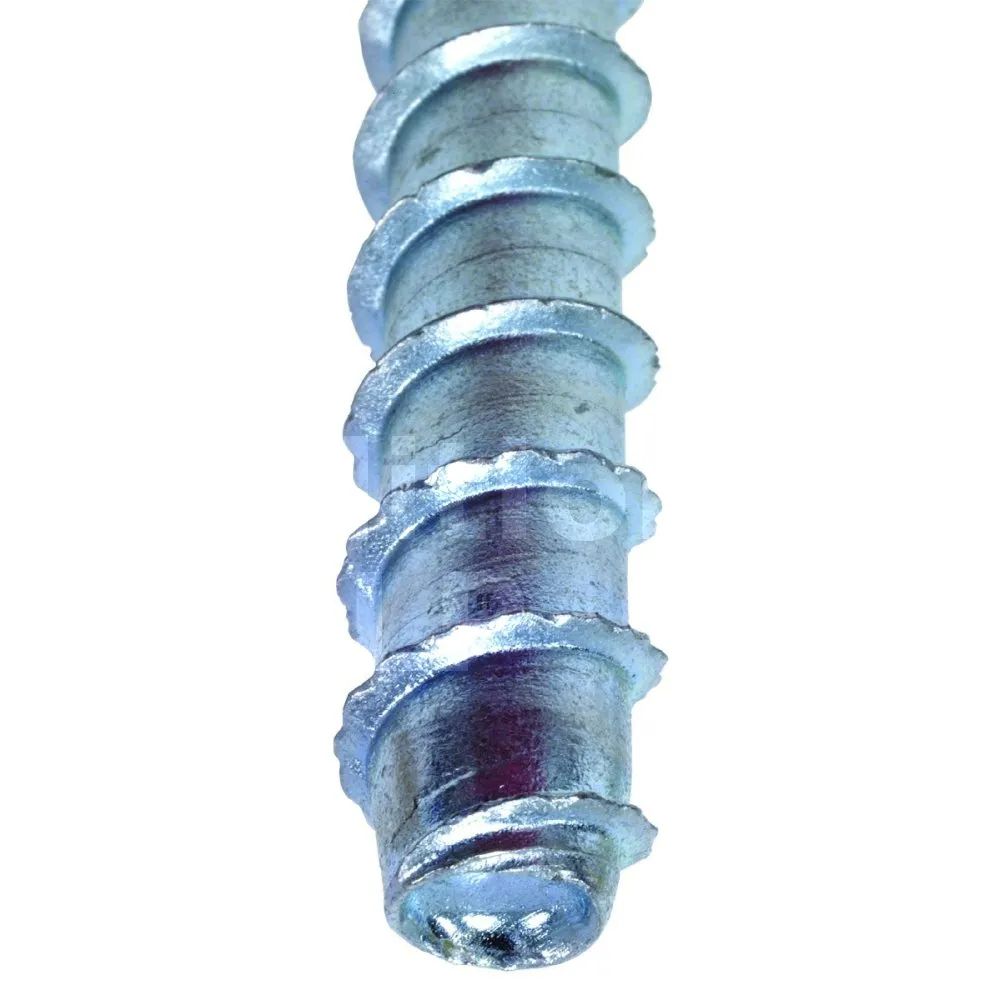

La vis béton THD est un système de fixation par verrouillage de forme pour charges lourdes dans le béton fissuré et non fissuré. Elle permet une mise en œuvre plus rapide que les chevilles standards pour des applications permanentes ou provisoires. Le filetage en dents de scie assure un accroche très performante.
Caractéristiques
Matière
- Acier électrozingué.
Avantages
- Mise en œuvre plus rapide qu’une cheville traditionnelle.
- Fixation esthétique grâce à la tête hexagonale.
- Rondelle large intégrée pour un plaquage parfait de la pièce à fixer.
- Vis démontable pour fixations temporaires.
- Faible entraxe et distance aux bords.
- Mise sous charge immédiate.
Certification
- Déclaration de performance (DoP) : FR-dop-e12-0060
- Agrément technique (ATE) : ETA-12-0060
Application
Support
- Béton fissuré et non fissuré.
Domaines d’utilisation
- Fixations temporaires : calles de banches, étais.

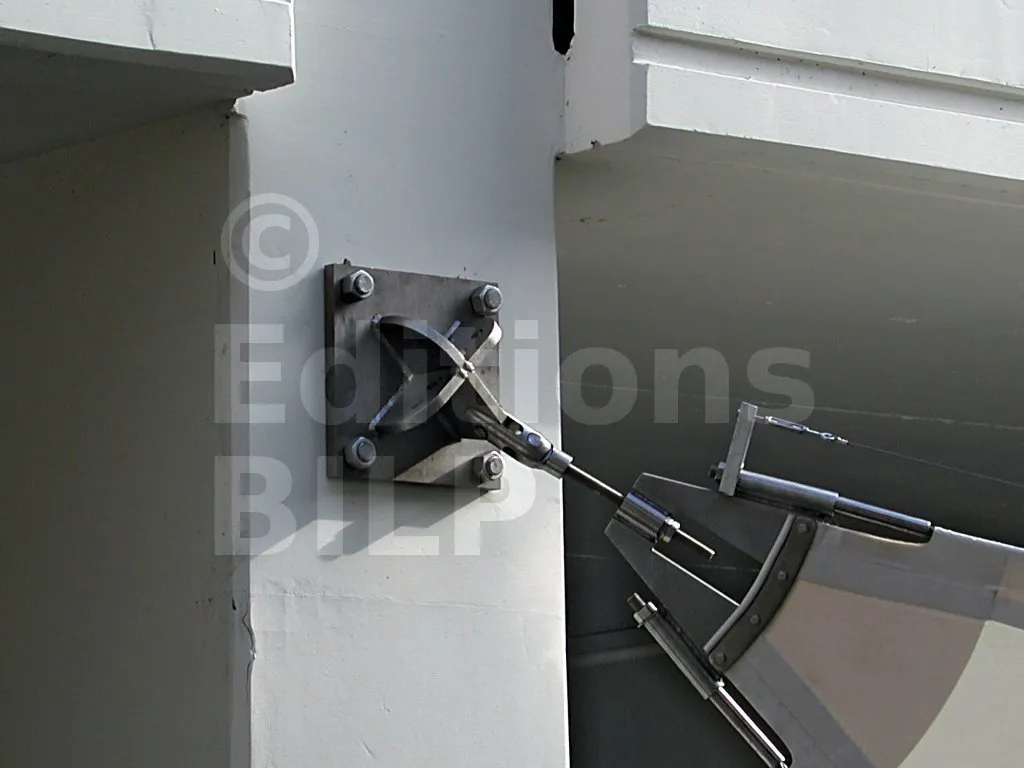

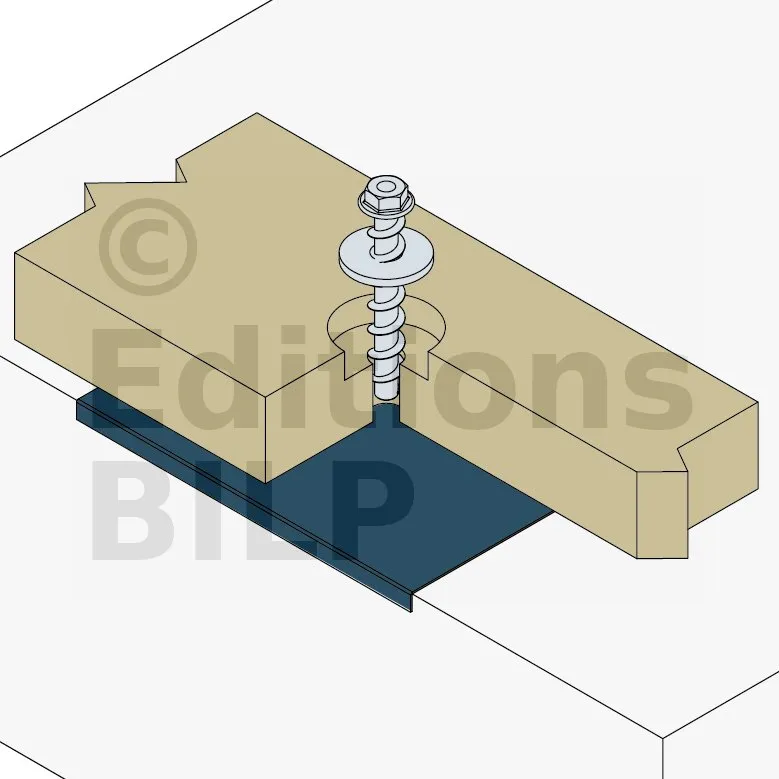

- Fixations lourdes : sabots de charpente, machines, gardes corps.
- Fixations en série : chemins de câbles, sièges de stades et salles, mains courantes, racks et consoles.
Données techniques
Dimensions

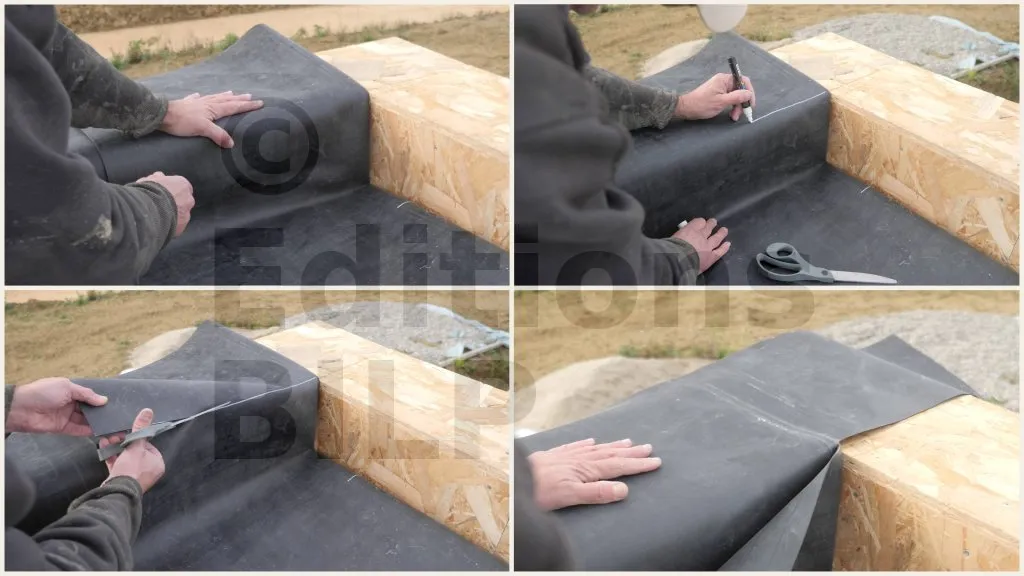

Dans un premier temps, repliez la bâche au niveau de l’angle. Ensuite, marquez l’arête de l’acrotère sur la bâche. Puis, découpez la bâche en suivant ce marquage. Enfin, rabattez la partie de la bâche sur la continuité de l’acrotère et collez-la en suivant la méthode de double encollage.
Références | Code article | Diamètre du filetage [mm] | Longueur [mm] | Epaisseur maximale de la pièce à fixer [mm] | Diamètre maximale de la pièce à fixer [mm] | Diamètre de perçage x profondeur minimale de perçage [mm] | Cdt. boite |
---|---|---|---|---|---|---|---|
THD M8-70/5 | THD08070 | 10.3 | 70 | 5 | 12 | 8 x 75 | 50 |
THD M8-80/15 | THD08080 | 10.3 | 80 | 15 | 12 | 8 x 75 | 50 |
THD M8-120/55 | THD08120 | 10.3 | 120 | 55 | 12 | 8 x 75 | 50 |
THD M8-140/75 | THD08140 | 10.3 | 140 | 75 | 12 | 8 x 75 | 50 |
THD M8-160/95 | THD08160 | 10.3 | 160 | 95 | 12 | 8 x 75 | 50 |
THD M10-80/5 | THD10080 | 12.5 | 80 | 5 | 14 | 10 x 85 | 50 |
THD M10-90/15 | THD10090 | 12.5 | 90 | 15 | 14 | 10 x 85 | 50 |
THD M10-100/25 | THD10100 | 12.5 | 100 | 25 | 14 | 10 x 85 | 50 |
THD M10-120/45 | THD10120 | 12.5 | 120 | 45 | 14 | 10 x 85 | 50 |
THD M10-140/65 | THD10140 | 12.5 | 140 | 65 | 14 | 10 x 85 | 50 |
THD M10-160/85 | THD10160 | 12.5 | 160 | 85 | 14 | 10 x 85 | 50 |
THD M10-170/95 | THD10170 | 12.5 | 170 | 95 | 14 | 10 x 85 | 50 |
THD M12-110/15 | THD12110 | 14.4 | 110 | 15 | 16 | 12 x 105 | 20 |
THD M12-130/35 | THD12130 | 14.4 | 130 | 35 | 16 | 12 x 105 | 20 |
THD M12-150/55 | THD12150 | 14.4 | 150 | 55 | 16 | 12 x 105 | 20 |
THD M12-190/95 | THD12190 | 14.4 | 190 | 95 | 16 | 12 x 105 | 20 |
THD M16-130/15 | THD16130 | 19.6 | 130 | 15 | 22 | 16 x 130 | 10 |
THD M16-150/35 | THD16150 | 19.6 | 150 | 35 | 22 | 16 x 130 | 10 |
Références | Diamètre nominal du foret, d0[mm] | prof du trou de perçage h standard[mm] | Diamètre du trou de passage dans l’élément à fixer, df[mm] | Taille d’empreinte |
---|---|---|---|---|
48381 | 5 | 40 | 7 | 8 |
48383 | 5 | 50/40 | 7 | 8 |
48385 | 5 | 50/40 | 7 | 8 |
48387 | 5 | 50/40 | 7 | 8 |
48405 | 8 | 75/60 | 12.5 | 13 |
49816 | 5 | 50/40 | 7 | 8 |
49846 | 6 | 40 | 9 | 10 |
48389 | 6 | 40 | 9 | 10 |
48391 | 6 | 40 | 9 | 10 |
48393 | 6 | 65/40 | 9 | 10 |
48397 | 6 | 65/40 | 9 | 10 |
49817 | 6 | 65/40 | 9 | 10 |
49821 | 6 | 65/40 | 9 | 10 |
48399 | 8 | 60 | 12,5 | 13 |
48401 | 8 | 75/60 | 12.5 | 13 |
48403 | 8 | 75/60 | 12.5 | 13 |
48453 | 8 | 75/60 | 12.5 | 13 |
48455 | 8 | 75/60 | 12.5 | 13 |
48457 | 8 | 75/60 | 12.5 | 13 |
48459 | 8 | 75/60 | 12.5 | 13 |
48407 | 10 | 85 | 14.5 | 15 |
48409 | 10 | 100/85 | 14.5 | 15 |
48411 | 10 | 100/85 | 14.5 | 15 |
48413 | 10 | 100/85 | 14.5 | 15 |
48415 | 10 | 100/85 | 14.5 | 15 |
48461 | 10 | 100/85 | 14.5 | 15 |
49819 | 6 | 65/40 | 9 | 10 |
49848 | 14 | 125/110 | 19 | 21 |
48417 | 14 | 125/110 | 19 | 21 |
48419 | 14 | 125/110 | 19 | 21 |
48421 | 14 | 125/110 | 19 | 21 |
48423 | 18 | 160 | 23 | 24 |
48425 | 18 | 160 | 23 | 24 |
48427 | 18 | 160 | 23 | 24 |
41186 | ||||
48463 | 10 | 100/85 | 14,5 | 19 |
48465 | 10 | 100/85 | 14,5 | 19 |
48467 | 10 | 100/85 | 14,5 | 19 |
48469 | 10 | 100/85 | 14.5 | 19 |
48471 | 10 | 100/85 | 14,5 | 19 |
Résistance de calcul
Références | Résistance de calcul | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | Cisaillement - VRd [kN] | Moment de flexion – MRd [Nm] | |||||||||||||||
Béton fissuré | Béton non fissuré | Béton fissuré | Béton non fissuré | ||||||||||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | ||
THD M8-70/5 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
THD M8-80/15 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
THD M8-120/55 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
THD M8-140/75 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
THD M8-160/95 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
THD M10-80/5 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
THD M10-90/15 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
THD M10-100/25 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
THD M10-120/45 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
THD M10-140/65 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
THD M10-160/85 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
THD M10-170/95 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
THD M12-110/15 | 6.7 | 8.1 | 9.4 | 10.3 | 13.9 | 16.9 | 19.6 | 21.5 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 85.3 |
THD M12-130/35 | 6.7 | 8.1 | 9.4 | 10.3 | 13.9 | 16.9 | 19.6 | 21.5 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 85.3 |
THD M12-150/55 | 6.7 | 8.1 | 9.4 | 10.3 | 13.9 | 16.9 | 19.6 | 21.5 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 85.3 |
THD M12-190/95 | 6.7 | 8.1 | 9.4 | 10.3 | 13.9 | 16.9 | 19.6 | 21.5 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 85.3 |
THD M16-130/15 | 13.9 | 16.9 | 19.6 | 21.5 | 16.7 | 20.3 | 23.5 | 25.8 | 38.3 | 46.7 | 46.7 | 46.7 | 46.7 | 46.7 | 46.7 | 46.7 | 214.9 |
THD M16-150/35 | 13.9 | 16.9 | 19.6 | 21.5 | 16.7 | 20.3 | 23.5 | 25.8 | 46.7 | 46.7 | 46.7 | 46.7 | 46.7 | 46.7 | 46.7 | 46.7 | 214.9 |
1) Les résistances design ont été calculées en utilisant les coefficients partiels de sécurité pour les résistances données dans l’ETE-12/0060
2) Les résistances recommandées ont été calculées en utilisant les coefficients partiels de sécurité pour les résistances données dans l’ETE-12/0060 et avec un coefficient de sécurité sur les actions de γF=1.4.
3) Les valeurs de charges sont valides pour un béton non renforcé et renforcé avec un espacement des barres s ≥ 15 cm (tout diamètre) ou avec un espacement des barres s ≥ 10 cm, si le diamètre de barre est de 10 mm ou inférieur.
4) Pour les charges combinées traction et cisaillement, ou les groupes d’ancrages et /ou en cas d’influence des bords, un calcul doit être effectué suivant l’ETAG001, Annexe C, méthode de calcul A ou suivant le CEN/TS 1992-4:2009 méthode de calcul A. Les ancrages exposés au feu doivent être calculés suivant l’EOTA -TR 020:2004 ou CEN/TS 1992-4:2009 Annexe D. Our les détails, voir l’ETA-12/0060.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Montage

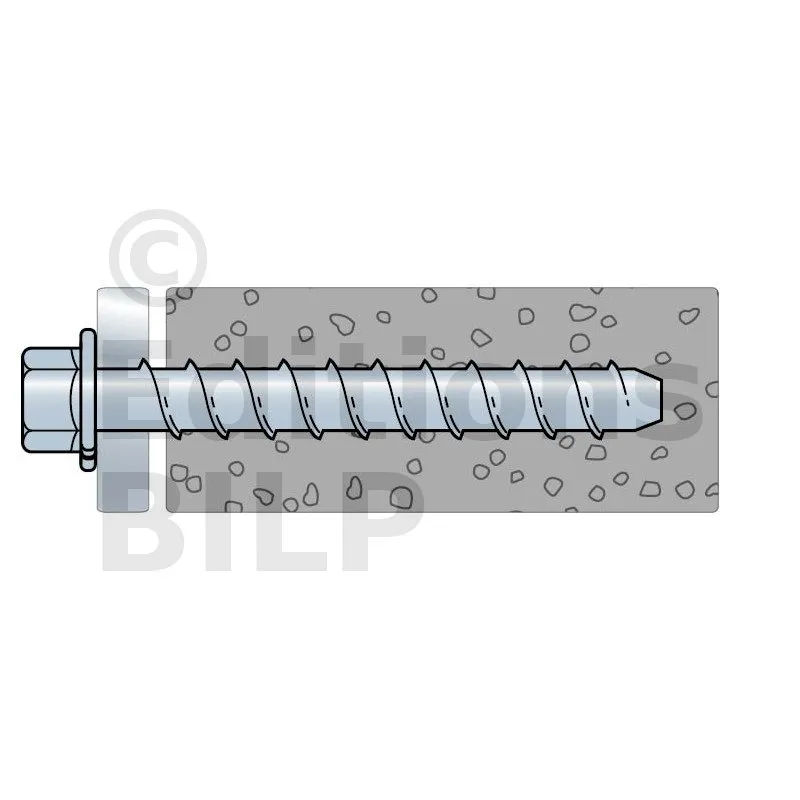

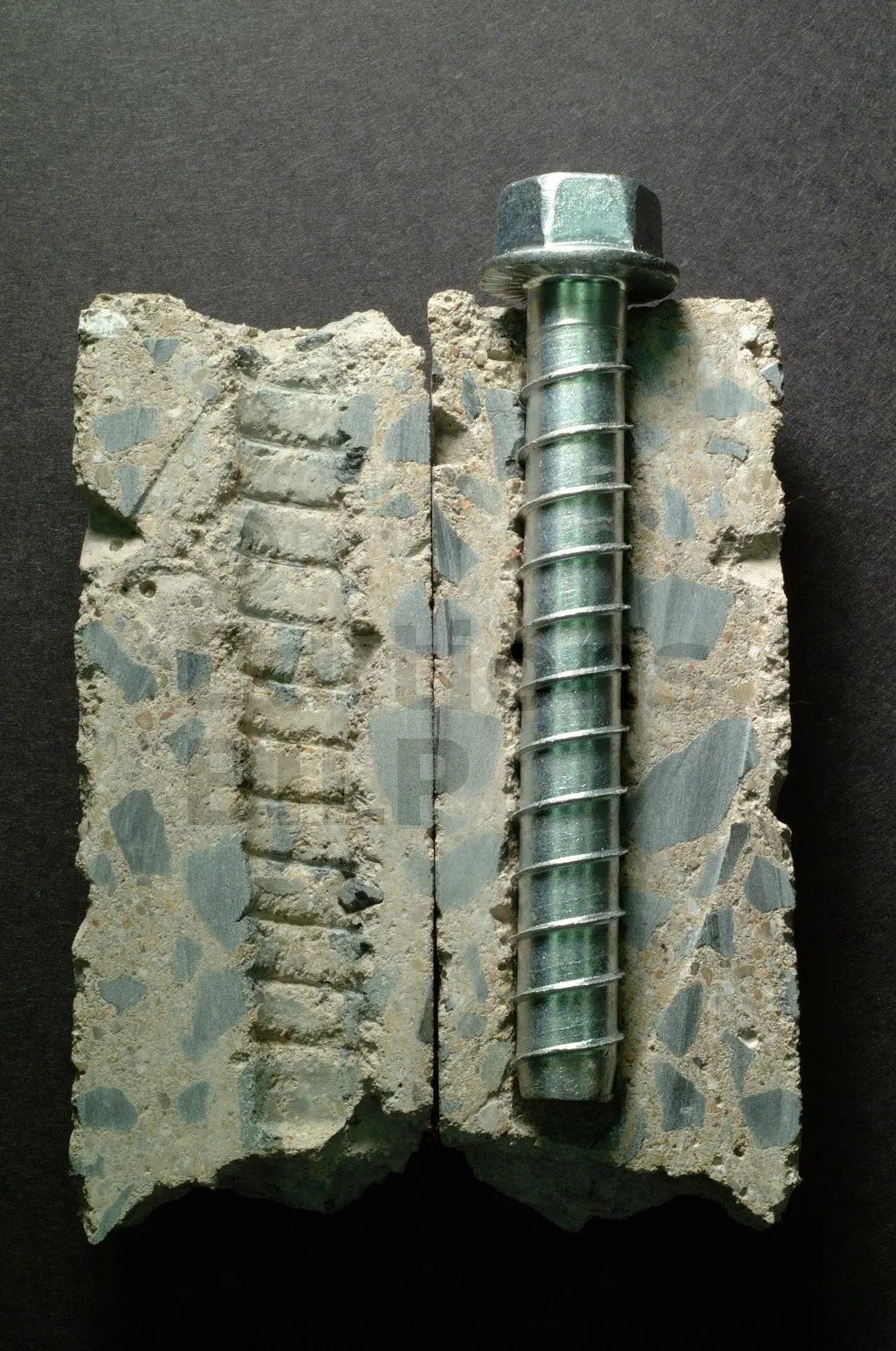

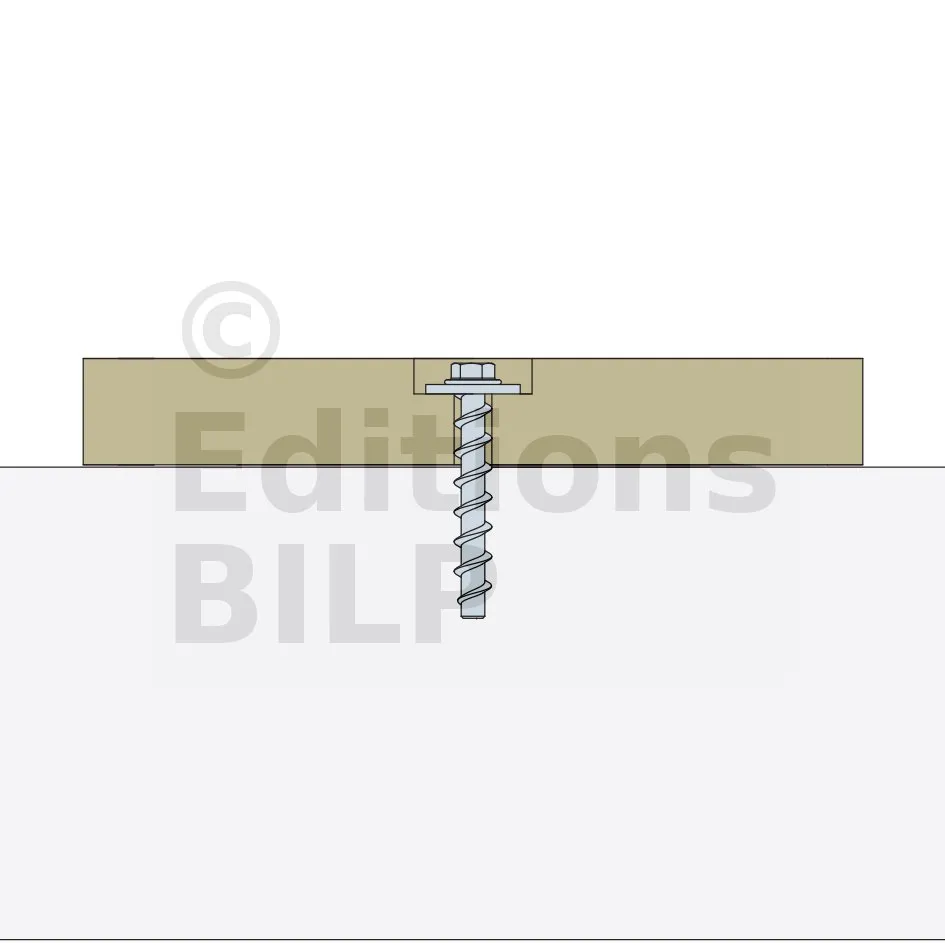

- Fixation selon le principe de verrouillage de forme : le filet de la vis taraude le support d’ancrage lors du serrage de celle-ci.
- Ouverture de la clé : voir tableau ci-dessous (SW13 à 24)

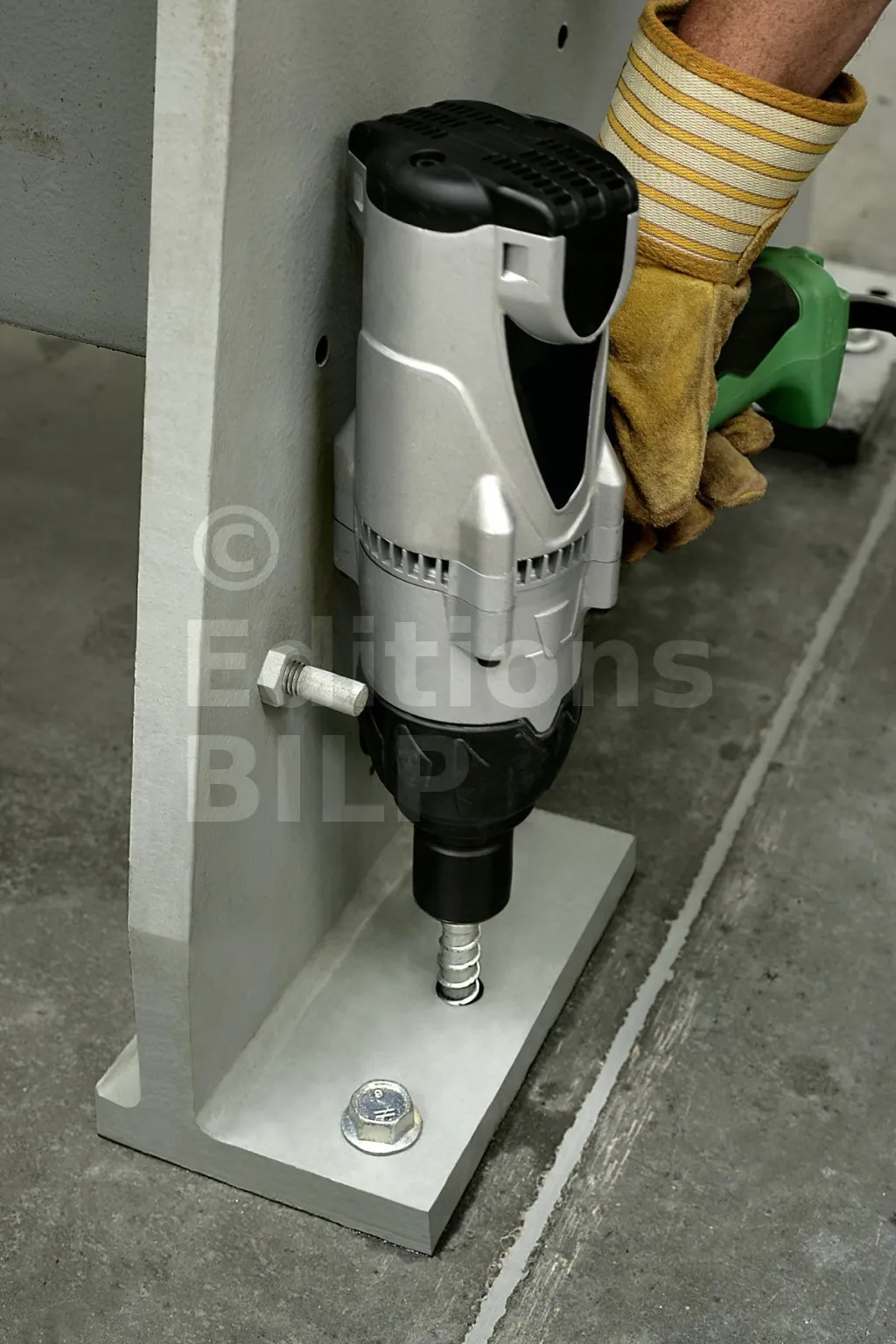

- L’utilisation d’une boulonneuse est nécessaire dans le béton. (pas de visseuse à chocs)

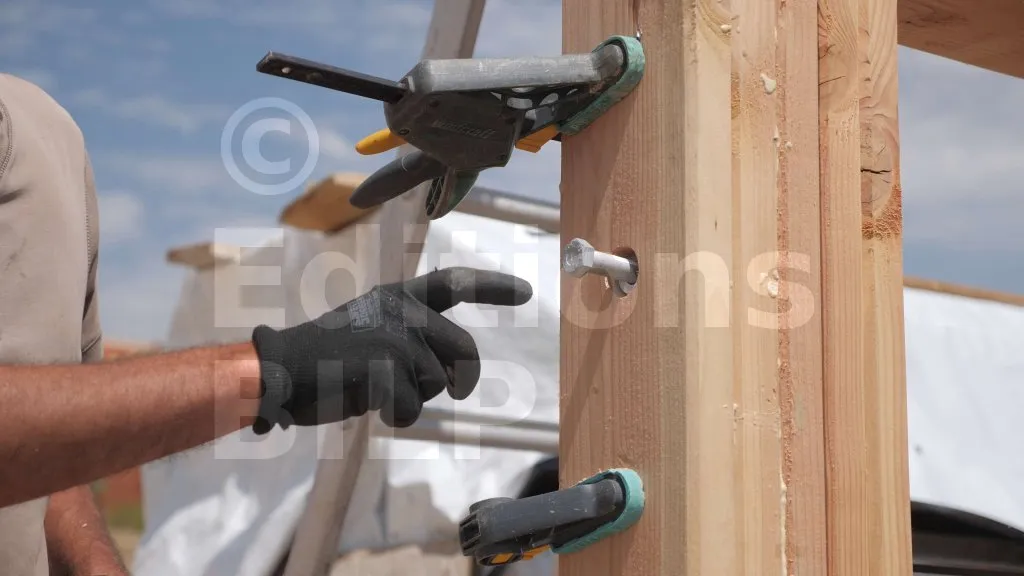

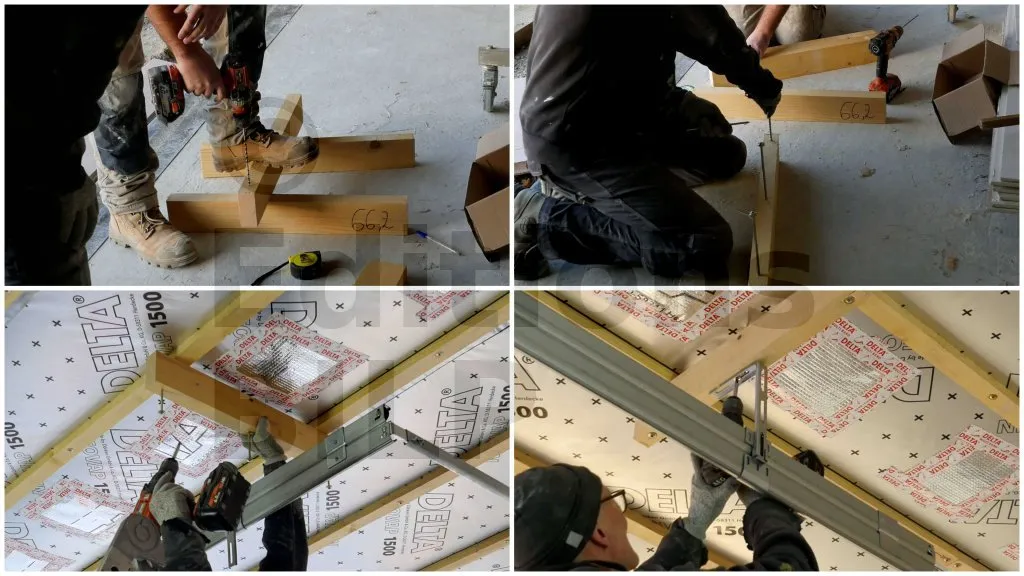

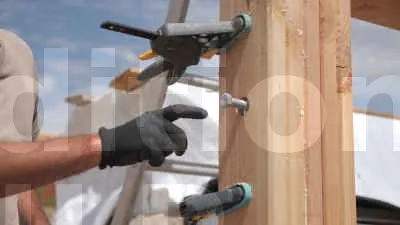

Nous avions prévu de fixer directement les supports des rails horizontaux (équerres) sur la structure de la toiture. Cependant, les équerres ne sont pas suffisamment longues, et leurs positions se trouvent entre les poutres (structure de la toiture). La solution que nous avons adoptée consiste à mettre en place une pièce de bois permettant de compenser la distance entre les rails et la structure de la toiture, tout en servant de points de fixation pour les équerres.
Pour ce faire, repérez les points de fixation de la pièce de bois sur la structure de la toiture, puis pré-percez-les. Étant donné que les fixations doivent être réalisées en hauteur, il peut être difficile de tenir simultanément la pièce de bois, les vis et la visseuse. C’est pourquoi il est conseillé d’insérer les vis dans les trous pré-percés au préalable. Ensuite, fixez la pièce de bois sous la structure de la toiture. Enfin, vissez l’équerre de fixation à la pièce de bois.
Données d’installation
Références | Diamètre de perçage [mm] | Profondeur minimale de perçage [mm] | Diamètre de perçage de la pièce à fixer (au travers) [mm] | Ouverture de clé sur plat | Couple de serrage [Nm] | Impact clé à choc (7) [Nm] | Profondeur d’ancrage [mm] | Distance entraxes caractéristique(5) [mm] | Distance entraxes mini [mm] | Distance au bord caractéristique [mm] | Distance au bord minimale [mm] | Epaisseur minimale du support [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|
THD M8-70/5 | 8 | 75 | 12 | 13 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M8-80/15 | 8 | 75 | 12 | 13 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M8-120/55 | 8 | 75 | 12 | 13 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M8-140/75 | 8 | 75 | 12 | 13 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M8-160/95 | 8 | 75 | 12 | 13 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M10-80/5 | 10 | 85 | 14 | 15 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-90/15 | 10 | 85 | 14 | 15 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-100/25 | 10 | 85 | 14 | 15 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-120/45 | 10 | 85 | 14 | 15 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-140/65 | 10 | 85 | 14 | 15 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-160/85 | 10 | 85 | 14 | 15 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-170/95 | 10 | 85 | 14 | 15 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M12-110/15 | 12 | 105 | 16 | 18 | NA | ≤ 515 | 70 | 210 | 80 | 105 | 80 | 150 |
THD M12-130/35 | 12 | 105 | 16 | 18 | NA | ≤ 515 | 70 | 210 | 80 | 105 | 80 | 150 |
THD M12-150/55 | 12 | 105 | 16 | 18 | NA | ≤ 515 | 70 | 210 | 80 | 105 | 80 | 150 |
THD M12-190/95 | 12 | 105 | 16 | 18 | NA | ≤ 515 | 70 | 210 | 80 | 105 | 80 | 150 |
THD M16-130/15 | 16 | 130 | 22 | 24 | 280 | ≤ 515 | 86 | 258 | 100 | 129 | 100 | 180 |
THD M16-150/35 | 16 | 130 | 22 | 24 | 280 | ≤ 515 | 86 | 258 | 100 | 129 | 100 | 180 |
