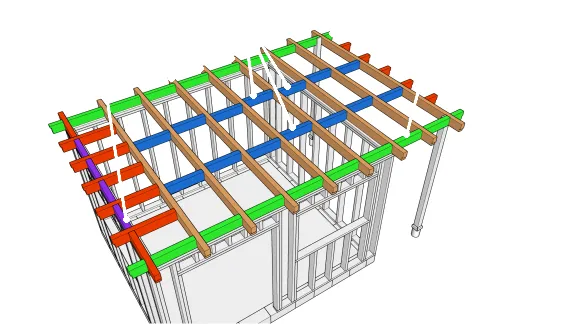

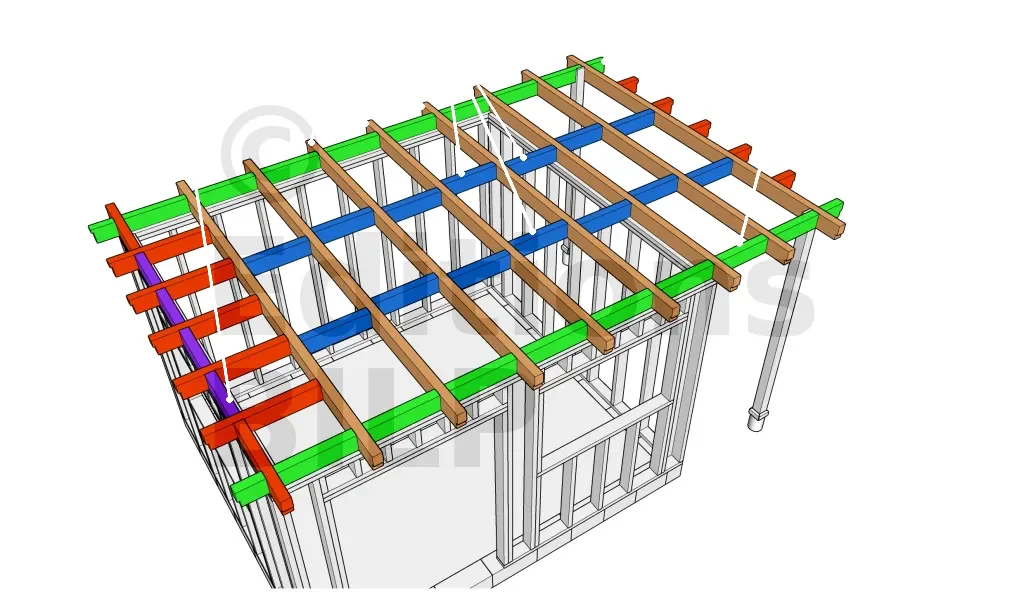

Les chevrons constituent les éléments principaux de la charpente. Ils ont pour rôle de reprendre et de répartir les charges venants de la toiture. De ce fait, il est important de les dimensionner correctement car la stabilité de la structure en dépend.
L’outil de calcul Vérifier un chevron vous permettra de vérifier que les caractéristiques de vos chevrons (essence, portée, section, entraxe) sont suffisantes.
Pour déterminer la section des sections, il vous faudra connaître :
- La charge de la structure sur les chevrons
- La surcharge climatique (neige) appliquée sur les chevrons
- La classe de résistance du bois des chevrons
- La section envisagée des chevrons (largeur et hauteur)
- La portée de vos chevrons
- L’entraxe entre deux chevrons consécutifs
- La méthode de fixation des chevrons
- La pente de la toiture terrasse
- La classe de service de la structure
- L’altitude du lieu où sera réalisée la construction
Ces données vous permettront de remplir le formulaire de l’outil de calcul pour que ce dernier puisse calculer et vérifier si la structure que vous souhaitez mettre en œuvre est viable. Si ce n’est pas le cas, l’outil vous fera des remarques et des recommandations sur les éléments à modifier afin que la structure devienne stable.
1. Charges sur les chevrons
Dans cette partie, il faut déterminer la charge permanente des équipements et la surcharge climatique (neige) appliquées sur les chevrons.
La charge permanente des équipements Ge (daN/m²)
C’est la somme de la charge de structure obtenue après avoir calculé la charge de la toiture et du poids propre des chevrons.
La surcharge climatique (neige)
C’est la charge climatique que l’on a également calculée précédemment dans l’outil Calcul de la charge sur la toiture.
2. Caractéristiques des chevrons
Classe de résistance du bois
Elle dépend de l’essence du bois de vos chevrons.
Dans l’onglet déroulant « Classe de résistance », vous pourrez choisir entre :
- Bois massifs résineux
- Bois massifs feuillus
- Bois lamellés-collés homogènes
- Bois lamellés-collés panachés
De ce fait, il est important de demander la classe de résistance du bois avant de l’acheter.
Il faut savoir que plus la classe de résistance est élevée, plus le bois est résistant et plus il coûte cher.
La classe minimale à adopter pour :
- une charpente traditionnelle : Classe C18
- une charpente industrielle : Classe C24
Section des chevrons
Vous pouvez sélectionner la section de vos chevrons dans l’onglet déroulant « Sections commerciales courantes » où nous vous proposons des sections (la largeur b x la hauteur h en mm) standards françaises
Il n’existe pas une seule section, mais de multiples combinaisons largeur/hauteur qui peuvent convenir. Et quand on part d’une feuille blanche, on procède par tâtonnement, en essayant plusieurs sections proposées dans le menu déroulant, jusqu’à obtenir un résultat correct. On peut aussi essayer les sections que vous pouvez facilement obtenir chez vos fournisseurs habituels.
Portée des chevrons P (cm)
Elle désigne la distance maximale entre deux appuis. Dans le cas où le chevron prendrait appui sur une panne intermédiaire, c’est la distance entre les deux pannes qu’il faut prendre en compte.
3. Mise en œuvre

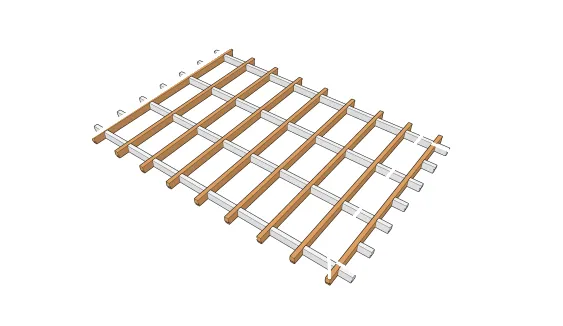

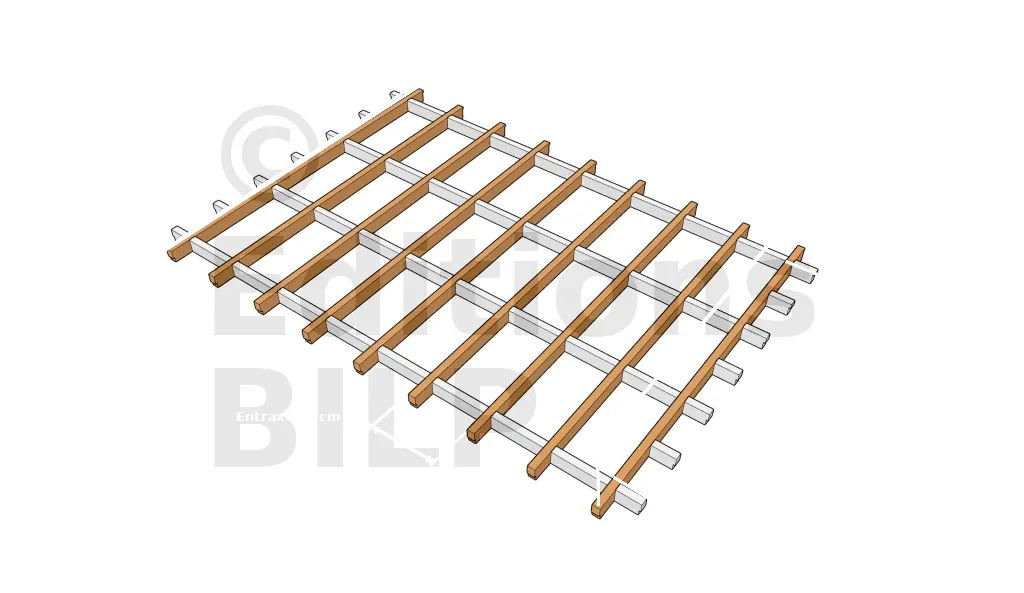

Entraxe des chevrons E (cm)
Cette distance dépend généralement de la largeur de l’isolation thermique que vous souhaitez mettre en œuvre. Si vous optez pour une toiture froide, l’isolant devra être comprimé entre les chevrons, la distance entre les deux chevrons serait alors la largeur de l’isolant moins 1 ou 2 centimètres.
D’une manière générale, l’entraxe moyen des chevrons est compris entre 50 et 60 cm.
Méthode de fixation
Dans cet onglet, vous devrez choisir entre :
- Fixation par le haut (panne faîtière) quand le chevron est fixé à la panne faîtière.
- Fixation par le bas (panne sablière) quand le chevron est fixé à la panne sablière.
- Fixation en haut ET en bas quand le chevron est fixé à la fois à la panne faîtière et à la panne sablière.
Pente (en ° ou %)
Cette pente correspond à celle de votre toiture. Vous pouvez l’insérer en degré ou en pourcentage. Vous pouvez calculer, vérifier ou convertir la pente de votre toiture en consultant l’article sur [les pentes minimales admissibles des couvertures].
Classe de service
Elle définit l’exposition du bois aux intempéries. Vous pourrez choisir entre les 3 classes de service suivantes :
- 1 : Local chauffé (ETEXTE APRES GLOBAL
