TEXTE AVANT GLOBAL
La détermination des caractéristiques des poutres porteuses sur une plateforme en bois simple est plus facile que pour les poutres porteuses supportant un mur porteur dans la mesure où les charges à prendre en compte (la charge Cp) sont uniquement les charges d’exploitation et les charges permanente venant des solives et du platelage.

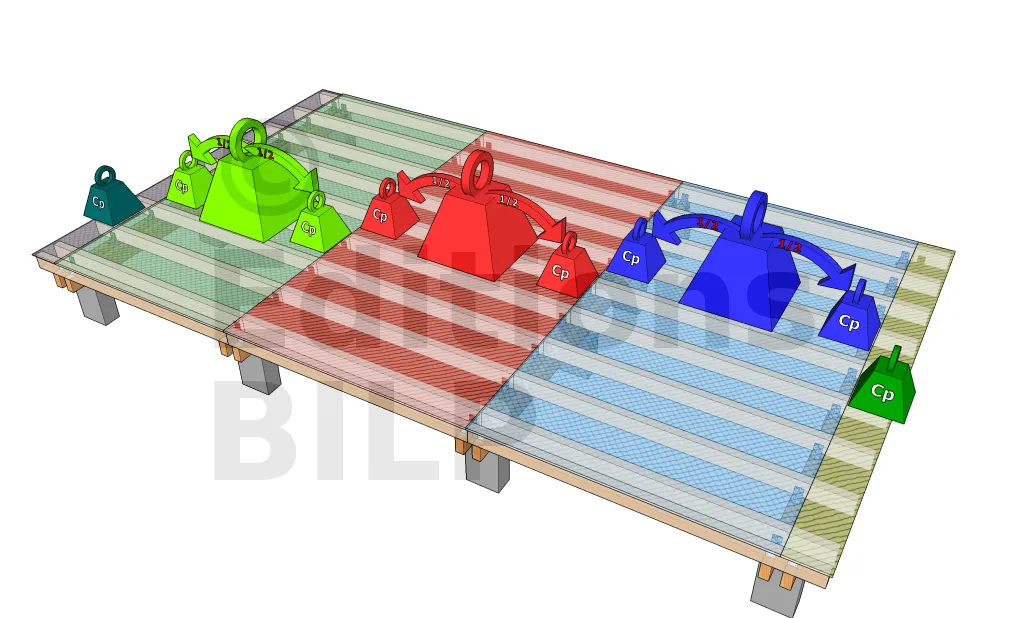

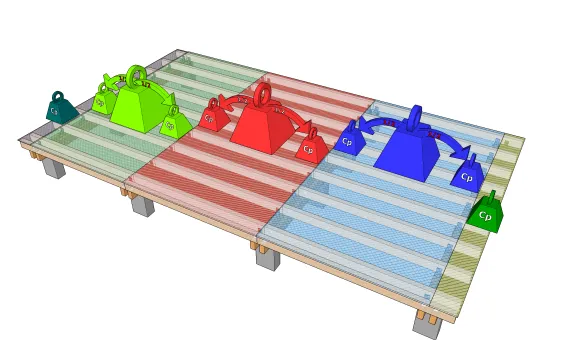

Détermination de la charge répartie Cp sur la poutre porteuse
Pour l’obtenir, il faut connaître la surface d’influence de la poutre c’est à dire la surface de plancher reprise par la poutre. Comme un plancher en bois n’est porteur que dans un seul sens, une poutre ne supporte que la moitié de l’espacement de chaque côté.
Pour plus de détails, vous pouvez consulter l’article sur la détermination de la charge Cp.
La charge Cp s’obtient en multipliant la surface d’influence par 250 Kg/m² pour le cas d’une terrasse privée.
La charge au m² à multiplier avec la surface d’influence afin d’obtenir la charge Cp dépend de la fonction principale de la terrasse en bois.
Vous pouvez vous référer au tableau suivant :
| Utilisation de la terrasse | Charge à considérer [Kg/m²] |
|---|---|
| Usage privé | 250 |
| Bureaux | 250 |
| Espace de loisir et de détente privée | 250 |
| Circulation publique | 400 |
| Activité publique (dance, gymnastique) | 500 |
| Aires de stockage | 750 |
<pagebreak1>
Vérification des poutres porteuses
Pour faire la vérification, il vous faudra utiliser L’outil Calculer et vérifier les poutres porteuses.
Dans cet outil, il existe deux méthodes :
- 1ère méthode : en fonction de la portée de la poutre et de la charge répartie Cp sur la poutre
- 2ème méthode : en fonction de la section de la poutre et de la charge répartie Cp sur la poutre
Pour effectuer le calcul, vous devrez insérer certaines données :
1ère méthode : Pour déterminer la section d’une poutre porteuse
Vous devrez insérer la :
- Charge répartie sur la poutre porteuse Cp
- Portée Pp de la poutre porteuse (la distance entre deux appuis)
- Flexibilité du bois
Cette méthode vous donnera la section minimale du bois à adopter avec les caractéristiques que vous avez inséré. La section donnée est une section standard que vous devrez demander à votre fournisseur s’il en dispose. Après que vous ayez obtenu la section réelle venant du fournisseur, nous vous conseillons de faire la vérification de la portée avec la 2ème méthode.
2ème méthode : Pour calculer la portée d’une poutre porteuse
Vous devrez connaître la :
- Largeur b de la poutre porteuse
- Hauteur h de la poutre porteuse
- Charge répartie sur la poutre porteuse Cp
- Flexibilité du bois
Cette méthode permet de calculer la portée maximale que peut supporter la poutre porteuse choisie.
Exemple

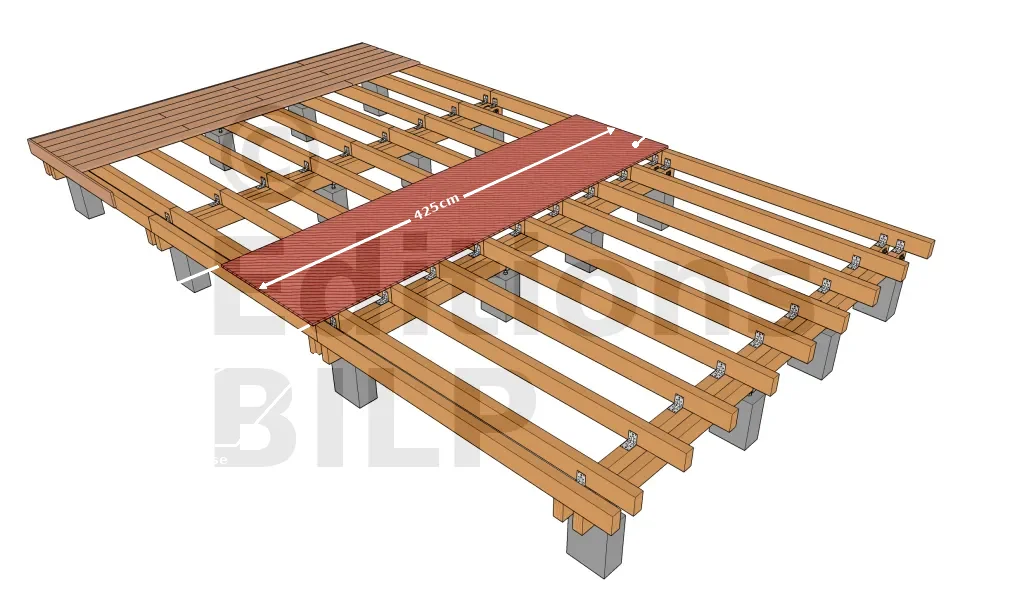

Prenons l’exemple de cette plateforme en bois avec des poutres porteuses moisées fixées aux plots en béton avec des pieds de poteaux réglables vario PB31950.
Les caractéristiques à connaître pour le dimensionnement des poutres porteuses
En utilisant l’outil Calculer et vérifier les poutres porteuses :
<pagebreak1>

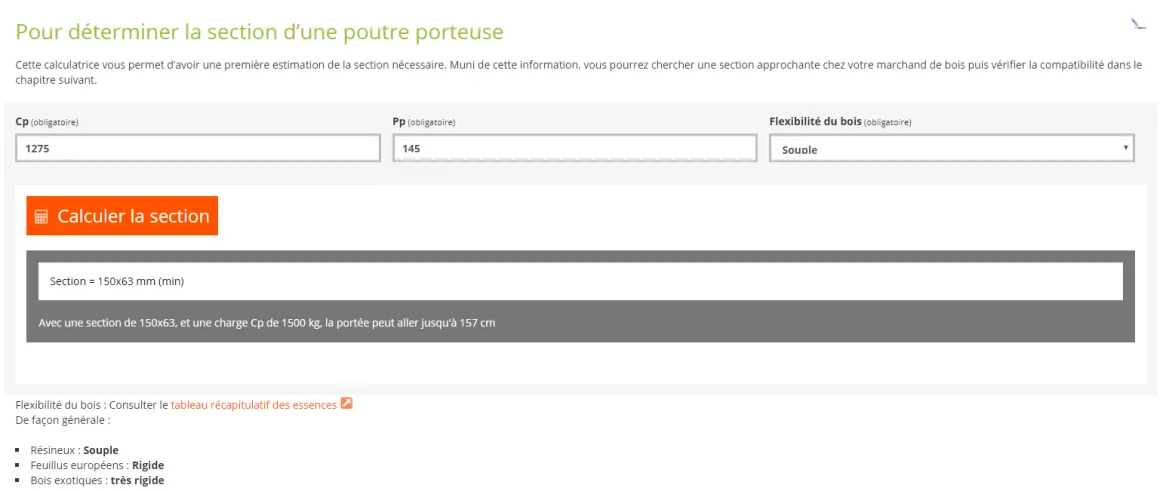

Pour déterminer la section d’une poutre porteuse
- Charge répartie Cp sur la poutre porteuse
SurTEXTE APRES GLOBAL
